La importancia de las líneas de vida en los trabajos en altura

http://www.securman.net

La instalación de líneas de vida anti caída es una práctica cada vez más habitual en el sector de la construcción. Su uso está muy indicado en trabajos en altura, donde no existen otros medios de protección colectiva, como por ejemplo en trabajos de remate o mantenimiento de cubiertas, trabajos en fachadas, etc. Según la normativa actual estas líneas de anclaje denominadas comúnmente líneas de vida se consideran protecciones colectivas al poder soportar simultáneamente varios sistemas anti caídas.

Existen dos tipos de líneas de vida en función del tiempo de uso. Por un lado tenemos las temporales, que se montan, usan y desmontan en la fase en la fase de obra que se requiere; y por otro, las fijas, que quedan en servicio a lo largo de la vida del edificio. Toda línea de vida ha de estar fabricada bajo norma, debe llevar tanto el certificado del fabricante como el certificado de su instalación. Normalmente el propio fabricante autoriza a una empresa instaladora a montar su material después de que sus operarios hayan recibido la formación adecuada, tanto en trabajos en altura como en los procedimientos de instalación.

Os dejo algunos vídeos al respecto que creo puede ser de interés.

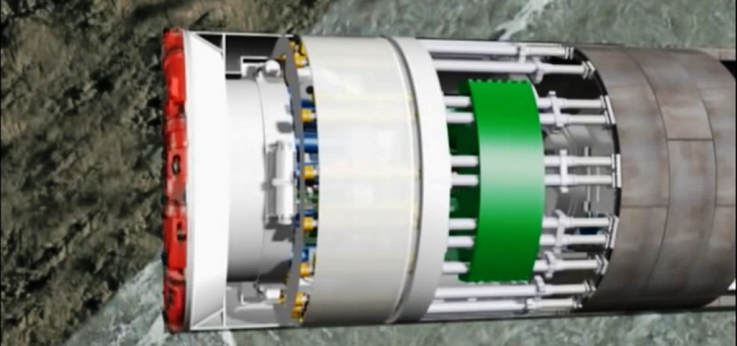

Tuneladora de doble escudo

Tuneladora de doble escudo

Los denominados dobles escudos son tuneladoras que presentan características tanto del topo como del escudo. Se trata de un escudo telescópico articulado en dos piezas pensado para sostener el terreno al avanzar en la excavación del túnel. Su principal característica es su doble sistema de propulsión independiente, el primero para el escudo y el segundo para el topo.

Se trata de una máquina muy versátil, pues permite excavar tanto la roca dura que los escudos propiamente dichos no podrían perforar, con rendimientos parecidos a los de los topos. Pero además, permite la excavación en terrenos inestables y heterogéneos que los topos no podrían realizar. Por tanto, es la mejor solución para macizos con tramos de tipología variable suelo-roca.

La máquina presenta dos escudos: el delantero y el trasero. El delantero soporta la cabeza de corte, contiene el rodamiento principal, la corona de accionamiento y los sellos interno y externo. El trasero, también llamado escudo de anclaje, incorpora las zapatas de los “grippers” operables a través de ventanas. En su parte posterior incorpora el erector de dovelas y los cilindros de empuje para la propulsión en modo escudo normal.

El movimiento de estas dos partes es independiente, situándose los “grippers” en un hueco abierto entre ambas, por lo que la cabeza puede excavar mientras que en la cola se van montando los anillos de dovelas. Así, los rendimientos alcanzados  son mayores que con un escudo simple. Al mismo tiempo que los cilindros de empuje principal impulsan hacia delante el escudo de cabeza y la rueda de corte realiza la excavación, en el escudo trasero se procede al montaje de un nuevo anillo de dovelas de sostenimiento al abrigo del mismo. Este sistema se aplica en aquellos terrenos capaces de resistir la presión que transmiten los “grippers”.

Cuando el terreno no es capaz de resistir la presión de los “grippers”, la tuneladora funciona como escudo simple, cerrandose el hueco de los “grippers”, apoyándose mediante unos cilindros auxiliares en el último anillo colocado, para así obtener la reacción necesaria para el empuje de la cabeza de corte. Por ello, trabajando en modo escudo, no es posible simultanear la excavación con el montaje del anillo de dovelas.

Para aclarar esta explicación, vamos a ver un vídeo de HERRENKNECHT, donde se muestra el funcionamiento de la maquina tuneladora de doble escudo (TBM) utilizada en la perforación del tunel de Guadarrama para el AVE. Espero que os guste.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Métodos y equipos de excavación en túnel. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.835. Valencia, 52 pp.

Método “cut and cover” de construcción de túneles

El túnel Gerrards Cross, en Inglaterra. Wikipedia

La técnica de falso túnel (cut and cover, que significaría “cortar y cubrir” en español) es un procedimiento de construcción para túneles superficiales donde se excava desde la superficie la totalidad o parte del hueco que ocupa el túnel, se construye el túnel dentro del espacio a cielo abierto y se cubre una vez terminado. Requiere un sistema de sostenimiento fuerte para soportar las cargas del material que cubre el túnel.

Este tipo de construcción de túneles resulta apropiado cuando existe un escaso recubrimiento de terreno sobre el túnel  y al mismo tiempo existe riesgo de que la construcción de una trinchera convencional pueda provocar desprendimientos. En otras ocasiones, la construcción de falsos túneles se justifica simplemente en la necesidad minimizar el impacto ambiental de la línea, especialmente cuando el trazado pasa cerca de zonas urbanas.

Existen dos formas de realizar este procedimiento constructivo:

  • Método ‘bottom up’: se excava a cielo abierto la totalidad del hueco ocupado por el túnel y se construye en el interior. El túnel puede ser de hormigón in situ, hormigón pretensado, arcos pretensados, arcos con acero corrugado y también con ladrillo, que se solía usar al principio.

Carro túnel

  • Método ‘top down’: este método se encuentra en auge para la construcción de túneles en el interior de las ciudades (túneles de la M-30Autopista Costanera NorteMetro de Málaga…). Requiere poca maquinaria especializada, apenas más de la utilizada en la construcción convencional de sótanos. En la superficie, desde la calle, se ejecutan las paredes del túnel cavando una zanja que se hormigona para formar muros pantalla o una hilera de pilotes. Cuando las paredes están terminadas se ejecuta la losa superior, que se apoya en las paredes, excavando sólo el hueco que ocupa la losa y apoyándola durante su construcción contra el terreno. Cuando la losa y las paredes están terminadas, puede reconstruirse la superficie mientras continúan los trabajos en el interior del túnel. La tierra del interior del túnel no se extrae hasta esta fase, en la que como los elementos portantes del túnel están ya construidos se puede excavar con retroexcavadoras. Cuando se ha excavado hasta el nivel adecuado se ejecuta la contrabóveda, losa generalmente de hormigón que hace de suelo del túnel. Se pueden crear losas intermedias para realizar túneles de varias plantas.



Falso túnel entre pantallas

En el siguiente vídeo realizado por Proin 3D, se puede ver el proceso constructivo del falso túnel de salida de la estación de Sants. Se trata del túnel de alta velocidad Barcelona Sants-La Sagrera, conocido también como túnel del Eixample.

En el siguiente vídeo podemos ver una técnica de la empresa TOMAS.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.



¿Qué es una retroaraña?

Retroaraña, vía: http://losrecursosdelbosque.blogspot.com

Una retroaraña (spider excavator o walking excavator) es una  retroexcavadora que presenta garras en vez de ruedas u orugas, lo cual hace que sea un máquina especialmente adaptada a orografías pronunciadas.  La araña (como se la conoce para abreviar) tiene en la parte de delante unas garras telescópicas y articuladas, y en la parte de detrás unas ruedas con unas cadenas. Cuando la máquina se traslada por terrenos llanos los hace con las cuatro ruedas, pero si éste se complica, se anulan las delanteras y se desplaza apoyándose en los brazos telescópicos en en el brazo. El brazo de grúa de una retroaraña presenta diferencias con respecto al de una retroexcavadora, pues es articulado además de telescópico. Se trata, por tanto, de una máquina muy versátil en trabajos de orografía complicada como es el caso de la repoblación de montes.



http://ingenieriaycomputacion.blogspot.com

Os dejo a continuación una entrevista realizada por RTV Tarifa realizada con motivo de la repoblación del monte público en dicho municipio gaditano:

También os dejo una serie de vídeos sobre el trabajo de la máquina, alguno de ellos espectaculares. Espero que os gusten.

Referencia:

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.

Pilotes empujados por hélices

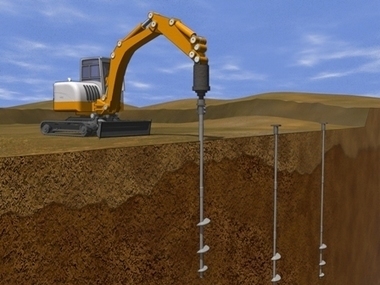

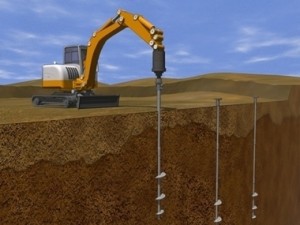

Empujado héliceLos pilotes empujados por hélices  “helical piles“, o pilotes helicoidales, son pilotes prefabricados que se introducen en el terreno como si fuera un tornillo, debido a la forma en hélice del elemento, mediante equipos de perforación hidráulicos o eléctricos que se manejan manualmente o se montan sobre maquinaria. Estos pilotes se empezaron a utilizar en 1838 por parte del ingeniero norirlandés Alexander Mitchell en la construcción del faro Maplin Sands, en la desembocadura del Támesis. Fue el primero de una serie de faros cimentados sobre pilotes de rosca.

Se trata de un eje central de acero galvanizado al que se le sueldan unas chapas de acero circulares que forman pequeñas hélices. El pilote queda incluido en el suelo, compactándolo durante la instalación. Una de las ventajas es que no es necesario extraer el material, lo cual lo hace muy interesante en algunos casos, como cuando no queremos producir residuos en un terreno contaminado. Otras ventajas son la rapidez de ejecución, la economía en su rango de uso de cargas, la mínima perturbación del terreno circundante, el impacto reducido en el medio ambiente y la gran durabilidad  en ambientes corrosivos al usar acero galvanizado. En España su uso es muy poco habitual, pero es utilizado en otros países, sobre todo en el ámbito anglosajón.

Las características de la rosca dependen del tipo del terreno. El diámetro del tubo se encuentra entre 15 y 30 cm, mientras que la hélice puede variar entre 45 y 150 cm. Así, en terrenos blandos, como arcillas blandas o arenas sueltas, se usan hélices muy salientes; mientras en suelos más resistentes como arcillas o gravas, las hélices lo son menos. Las hélices de gran tamaño presentan una gran resistencia al levantamiento; además, su diámetro le dota de una gran resistencia a fuerzas laterales, lo cual los hace muy eficaces en muelles o embarcaderos.

Para los interesados en cómo calcular estos pilotes, os dejo la siguiente entrada: http://estructurando.net/2019/02/06/calcular-pilotes-helicoidales/

Os dejo algunos vídeos sobre la instalación de estos pilotes, que espero os gusten.



Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

El zapilote

escanear0002

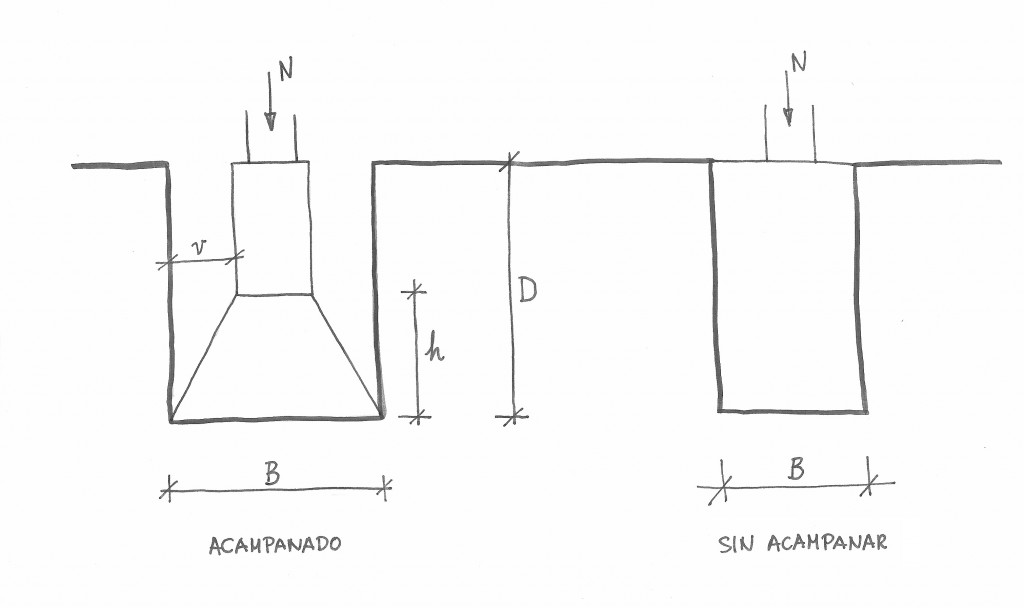

Pozo de cimentación acampanado (zapilote) o sin acampanar

Los pozos acampanados reciben el nombre de zapilote. Se trata de un pilote de gran diámetro excavado “in situ” y ensanchado en su base hasta tres veces su diámetro. Normalmente este tipo de cimiento es de hormigón en masa. Para conseguir el ensanchamiento de la base, se sustituye la hélice o cuchara que ha realizado la perforación por un ensanchador con brazos extensibles y dientes convenientemente dispuestos. Una vez se llega a la profundidad adecuada, los brazos se extienden y se realiza la ampliación hasta el diámetro previsto. Con este procedimiento se han llegado a perforaciones a 30 m de profundidad. Para que se pueda realizar el ensanchamiento de la base, el terreno debe ser algo cohesivo, lo cual se puede conseguir excepto si nos encontramos con arenas limpias.

Referencias:

GARCÍA VALCARCE, A. et al (2003). Manual de edificación. Mecánica de los terrenos y cimientos. Editorial CIE INVERSIONES EDITORIALES DOSSAT 2000., Universidad de Navarra.

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Entibación berlinesa o “muro berlinés”

muro-de-contencion-berlines-59836-2229057El llamado “muro berlinés” es una entibación formada por tablones de madera y perfiles metálicos utilizada para excavaciones de cierta importancia y profundidad (3 a 8 m), con terrenos poco estables. Se hincan perfiles doble T de ala ancha a intervalos de 1.5-2.5 m, hasta 3 m por debajo del fondo de la excavación. Apropiado para espesores de tablón de 50-80 mm y perfiles hasta HEB-300. A medida que se excava, se va entibando con tablas de madera, de perfil a perfil, apoyadas sobre las alas de doble T. Si es preciso, se apuntalan los perfiles de lado a lado.

La colocación de los perfiles metálicos en perforaciones ejecutadas previamente disminuye las molestias por ruidos y vibraciones en zonas urbanas. La colocación de los tablones por delante de los perfiles metálicos evita la excavación manual entre perfiles. Además, los tablones son de fácil manipulación y permiten dejar huecos para el paso de instalaciones existentes.

http://www.ischebeck.es/home/entibacion/berlinesa-es.html

El muro berlinés atirantado tiene aplicaciones muy variadas, siendo una solución de entibación temporal muy segura y económica para obras de pequeña a mediana envergadura en suelos de arena o finos.  Se define como un muro flexible, de mayor deformabilidad que los muros pantalla y de pilotes, no aplicable para contener las napas subterráneas por lo tanto se debe ejecutar un sistema de agotamiento de la napa detrás de la entibación.

Esta entibación se clasifica como muro de tipo flexible (de mayor deformabilidad que los muros pantalla o de pilotes) y “abiertos”, es decir, que no impiden el paso del agua subterránea, requiriéndose un agotamiento simultáneo del nivel freático durante la excavación.



http://www.ischebeck.es/home/entibacion/berlinesa-es.html



Os dejo a continuación un vídeo sobre la ejecución de este tipo de entibación berlinesa:

En este otro vídeo podéis ver la hinca de un perfil metálico con un martinete neumático:

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Muros de gaviones

Muro de gaviones. Imagen: V. Yepes

Los gaviones consisten en un recipiente de forma prismática rectangular, relleno de material granular de distintos tamaños, de enrejado metálico de malla hexagonal, que puede ser de triple torsión o electrosoldada dependiendo de las características de la obra. Estas estructuras, con forma cilíndrica, se utilizaron por primera vez en 1893 por la empresa Maccaferri para el cerramiento de la rotura de un embalse en el río Reno, en la ciudad de Bolonia.

Son muros que presentan una elevada resistencia, puesto que al ser totalmente permeables alivian las tensiones que se acumulan en el trasdós de los muros tradicionales. Asimismo debido a su gran flexibilidad, soportan movimientos y asientos diferenciales sin pérdida de eficiencia. Además, son muros que se construyen de forma sencilla y económica. Sin embargo, hay que tener presente que las mallas de acero galvanizado se corroen en ambientes ácidos, por lo que la falta de control de calidad en los amarres de la malla pueden provocar problemas.

Sin embargo, tal y como podemos ver en la siguiente fotografía del blog de Pablo Nieto, resulta imprescindible evitar el lavado del terreno sobre el que asienta para evitar descalzarlos. Para ello se debería proteger el intradós con un geotextil.

Actividad propuesta:

Tras el visionado de los vídeos que podéis ver a continuación, estaréis en condiciones de responder de forma razonada a las siguientes preguntas:

  1. ¿Cómo se ejecuta un muro de gaviones? Describe y secuencia las fases constructivas.
  2. ¿Necesitan mechinales los muros de gaviones?
  3. ¿Cómo se hace la excavación necesaria para realizar el muro de gavión?
  4. ¿Se pueden utilizar los muros de gaviones en terrenos blandos e inestables, que presenten asentamientos apreciables? Justifica la respuesta.
  5. ¿Qué diferencias existen entre los diques de gaviones y los de mampostería cuando se utilizan como obras de diques de retención en la cuenca de un barranco?

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
