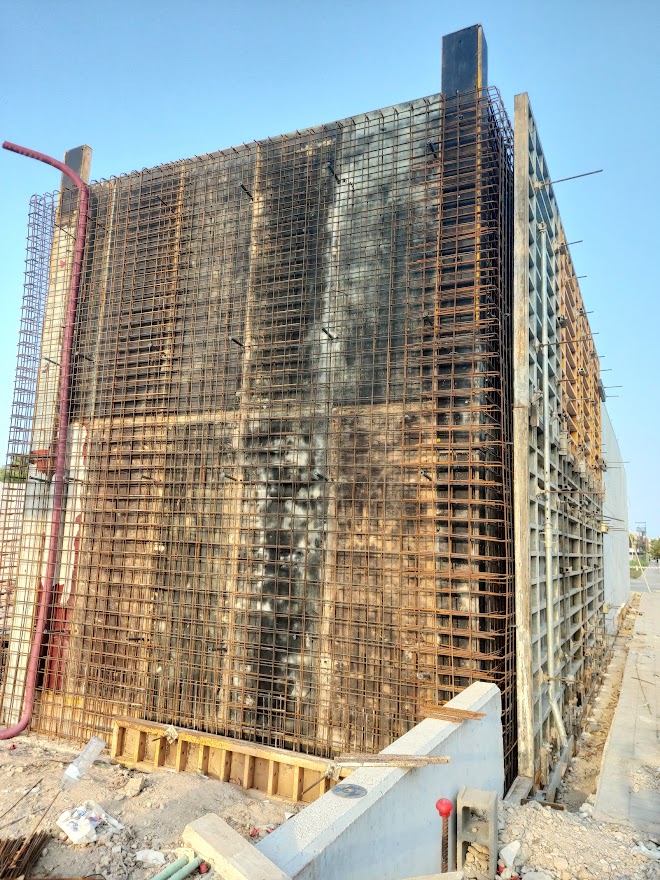

Marco normativo en seguridad y salud de encofrados y cimbras

En lo que respecta a la seguridad y salud en el uso de encofrados y cimbras, existen un conjunto de normativas, recomendaciones y buenas prácticas que incluyen normativas básicas, leyes y reglamentos de cumplimiento obligado. Además, se encuentran las normativas técnicas UNE, las cuales consisten en especificaciones técnicas no vinculantes, a menos que se indique lo contrario. Por último, se incluyen las Notas Técnicas de Prevención (NTP), que se presentan como guías de buenas prácticas y se consideran recomendaciones no obligatorias, a menos que se establezca lo contrario. Veamos estas normas a fecha de hoy (AFECI, 2021); no obstante, si se detecta que alguna está obsoleta o que existen nuevas normativas, se agradecería se comunicara para actualizar el listado:

Normativas básicas, leyes y reglamentos de obligado cumplimiento:

Constitución Española: en su artículo 40.2, encomienda a los poderes públicos velar por la seguridad e higiene en el trabajo.
Transposición de la Directiva Europea 89/391/CEE.
Ley 31/1995, de 8 de noviembre, de prevención de riesgos laborales.
Ley 54/2003, de 12 de diciembre, de reforma del marco normativo de la prevención de riesgos laborales.
Directiva 92/57/CEE del Consejo, de 24 de junio, relativa a las disposiciones mínimas de seguridad y de salud que deben aplicarse en las obras de construcción temporales o móviles.
Real Decreto 1627/1997, de 24 de octubre, por el que se establecen disposiciones mínimas de seguridad y de salud en las obras de construcción.
Real Decreto 2177/2004, de 12 de noviembre, por el que se modifica el Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de trabajos temporales en altura.
Real Decreto 171/2004, de 30 de enero, por el que se desarrolla el artículo 24 de la Ley 31/1995, de 8 de noviembre, de prevención de riesgos laborales, en materia de coordinación de actividades empresariales.
Real Decreto 1801/2003, de 26 de diciembre, de seguridad general de los productos.
Real Decreto 604/2006, de 19 de mayo, por el que se modifican el R.D. 39/1997, de 17 de enero, por el que se aprueba el reglamento de los servicios de prevención, y el R.D. 1627/97, de 24 de octubre, por el que se establecen las disposiciones mínimas de seguridad y salud en las obras de construcción.
Orden Circular 3/2006 sobre medidas a adoptar en materia de seguridad en el uso de instalaciones y medios auxiliares de obra.

Normativas técnicas UNE

UNE 180201:2022 Encofrados. Diseño general, requisitos de comportamiento y verificaciones.
UNE-EN 795:2012 Protección contra caídas de altura: Dispositivos de anclaje. Requisitos y ensayos.
UNE-EN 341:2011 Equipos de protección individual contra caídas en altura: Dispositivos de rescate.
UNE-EN 353-1:2014 Equipos de protección individual contra caídas de altura. Dispositivos anticaídas deslizantes sobre línea de anclaje. Parte 1: Dispositivos anticaídas deslizantes sobre línea de anclaje rígida.
UNE-EN 353-2:2002 Equipos de protección individual contra caídas en altura Parte 1: Dispositivos anticaídas deslizantes sobre línea de anclaje flexible.
UNE-EN 354:2011 Equipos de protección individual contra caídas. Equipos de amarre.
UNE-EN 355:2002 Equipos de protección individual contra caídas en altura: Absorbedores de energía.
UNE-EN 360, 361, 362 y 363 Equipos de protección individual contra caídas de altura (dispositivos retráctiles, arneses, conectores y sistemas contra caídas, respectivamente).
UNE-EN 795:2012 Equipos de protección individual contra caídas. Dispositivos de anclaje.
UNE-EN 813:2009 Equipos de protección individual contra caídas. Arneses de asiento.
UNE-EN 1263-1:2014 Equipamiento para trabajos temporales de obra. Redes de seguridad. Parte 1: Requisitos de seguridad y métodos de ensayo.
UNE-EN 1263-2:2016 Equipamiento para trabajos temporales de obra. Redes de seguridad. Parte 2: Requisitos de seguridad para los límites de instalación.
UNE-EN 358:2018 Equipo de protección individual para sujeción en posición de trabajo y prevención de caídas de altura. Cinturones y equipos de amarre para posicionamiento de trabajo o de retención.
UNE-EN 360:2002 Equipos de protección individual contra caídas de altura. Dispositivos anticaídas retráctiles.
UNE-EN 13374-2013 Sistemas provisionales de protección de borde. Especificaciones del producto. Métodos de ensayo.
UNE-EN ISO 14122-4:2017 Seguridad de las máquinas. Medios de acceso permanentes a máquinas. Parte 4: Escalas fijas.
UNE-CEN/TR 15563 IN Equipamiento para trabajos temporales de obras. Recomendaciones de seguridad y salud.
UNE-EN 1263-1:2014 Equipamiento para trabajos temporales de obra. Redes de seguridad. Parte 1: Requisitos de seguridad y métodos de ensayo.
UNE-EN 1263-2:2016 Equipamiento para trabajos temporales de obra. Redes de seguridad. Parte 2: Requisitos de seguridad para los límites de instalación.
UNE-EN 13414-1:2004+A2:2008 Eslingas de cables de acero. Seguridad. Parte 1: Eslingas para aplicaciones generales de elevación.

Notas técnicas de prevención NTP:

NTP 239: Escaleras manuales — Año 1989.
NTP 408: Escaleras fijas de servicio – Año 1996.
NTP 719: Encofrado horizontal. Puntales telescópicos de acero – Año 2006.
NTP 803: Encofrado horizontal. Protecciones colectivas (I) – Año 2008.
NTP 804: Encofrado horizontal. Protecciones colectivas (II) – Año 2008.
NTP 816: Encofrado horizontal. Protecciones individuales contra caídas de altura – Año 2008.
NTP 834: Encofrado vertical. Muro a dos caras, pilares, muros a una cara (I) – Año 2009.
NTP 835: Encofrado vertical. Muro a dos caras, pilares, muros a una cara (II) – Año 2009.
NTP 836: Encofrado vertical. Sistemas trepantes (I) – Año 2009.
NTP 837: Encofrado vertical. Sistemas trepantes (II) – Año 2009.

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Seguridad en la manipulación de cargas

De acuerdo con el RD 487/1997, entendemos por manipulación manual de cargas cualquier operación de transporte o sujeción de una carga por parte de uno o varios trabajadores, como el levantamiento, la colocación, el empuje, la tracción o el desplazamiento. Os dejo a continuación la metodología de evaluación de este riesgo del Instituto Nacional de Seguridad e Higiene en el Trabajo:

Manipulación manual de cargas. Cartel INSHT

También os dejo este vídeo al respecto.

Seguridad en trabajos de albañilería

La albañilería es el arte de construir edificios y obras en los que se emplean piedra, ladrillos, cal, etc., siendo el albañil el maestro u oficio de albañilería. Este oficio tiene una gran importancia en cualquier obra, y por ello, debe poseer una serie de conocimientos que le permitan ejercer su trabajo con la máxima autonomía, interpretar las órdenes de sus superiores, organizar el trabajo, realizar cálculos sencillos, así como interpretar los planos sobre los que realizar replanteos.

Cualquier tarea de albañilería, por sencilla que parezca, requiere de unas medidas de seguridad para evitar algún disgusto. En el desarrollo de este tipo de actividad, las personas se exponen a una serie de riesgos que a veces pasan desapercibidos o que no son suficientemente valorados, pero que en realidad entrañan peligros que pueden llegar a tener desenlaces desagradables. La información sobre ellos se puede consultar en numerosos enlaces en internet y existe una legislación precisa en cada país al respecto. Os dejo un vídeo explicativo que espero sea de interés.

Componentes de una cimbra montada con elementos prefabricados

Figura 1. https://pixabay.com/es/sitio-las-obras-de-construcci%C3%B3n-592459/
CC0 Creative Commons

Las cimbras, según define la Norma Técnica de Prevención NTP-1069, son estructuras provisionales de apuntalamiento en altura, que sirven para la sustentación de las distintas plataformas, mesas o planchas de trabajo que conforman el encofrado, cumplen, según los casos, funciones de servicio, carga y protección. Las cimbras también se pueden utilizar como apeo para cualquier carga, por ejemplo: estructuras como apeo en fase de montaje, demoliciones, refuerzo de estructuras existentes frente cargas puntuales, etc.

Las torres de cimbra de componentes prefabricados son los más empleados, clasificándose según su método de rigidización, pues se puede triangular completamente en todos los planos verticales (Figura 1) o no.

Las cimbras permiten su funcionamiento como estructuras capaces de soportar cargas de diferente naturaleza. Los principales componentes y elementos principales son los siguientes:

Base regulable. Es una placa base metálica, dispuesta en la parte inferior de la torre de cimbra, que permite el apoyo sobre el terreno o cimentación durante el montaje y que, gracias a un husillo, se regula en altura para absorber de las irregularidades en la superficie de apoyo de la torre.
Cabezal en U. Se trata de una pieza metálica en U, situada en la parte superior de la torre, encima de los últimos montantes verticales, que permite el apoyo de las vigas primarias que soportan el encofrado.
Husillo. Consiste en un dispositivo metálico roscado, utilizado como componente principal en las bases regulables y en los cabezales en U. Es capaz de regular la altura de la cimbra y de liberarla de carga, para su descimbrado, a través de su descenso.
Montante. Es un elemento metálico vertical de la cimbra que transmite las cargas soportadas en la parte superior de la cimbra hasta el terreno o cimentación sobre la que se sustenta la torre de cimbra. Su montaje, arriostrado con el resto de los montantes verticales de la torre, configura lo que se denomina “módulos de la cimbra”.
Travesaño. Se trata de un elemento metálico horizontal de la cimbra, que conecta horizontalmente dos montantes verticales adyacentes, aumentado la rigidez y la resistencia vertical y estabilidad de la torre de cimbra.
Diagonal. Es un elemento metálico dispuesto en la torre de cimbra, que permite conectar de manera diagonal dos montantes verticales adyacentes, aumentando la rigidez y proporcionando una mayor resistencia vertical y lateral de esta estructura auxiliar de carácter temporal. Tanto los travesaños horizontales como las diagonales, son rigidizadores que ajustan, aseguran y estabilizan la torre de cimbra desde su arranque. El número de arriostramientos varía en función de la altura total de la torre, gracias a lo cual se evita el vuelco o desplazamiento de la torre de cimbra ante posibles esfuerzos horizontales, garantizando la estabilidad estructural y la capacidad de carga de la torre de cimbra.
Abrazadera/acoplamiento: Se trata de un dispositivo utilizado para conectar dos tubos diferentes. Existen dos tipos principales: acoplamiento de cuña (donde la fuerza de sujeción se obtiene al ajustar una mordaza sobre el tubo mediante el golpeo de una cuña) y el acoplamiento roscado (donde la fuerza de sujeción se obtiene al ajustar una mordaza alrededor del tubo por medio de una tuerca y un perno).
Contrapeso. Consiste en material sólido opcional que puede disponer la estructura que conforma la cimbra para proporcionar una mayor estabilidad frente al vuelco por la acción de su peso muerto.
Cimiento. Subestructura opcional, en terrenos de poca capacidad portante y de resistencia a compresión, que tiene el objetivo de transmitir la carga de las torres de cimbra a este en lugar de realizar un apoyo directo sobre el terreno. Como cimentación de las torres de carga suelen disponerse zapatas formadas por durmientes de madera o de hormigón.

En la Figura 2 siguiente se puede ver un esquema simplificado de los componentes de una cimbra, en este caso, de una cimbra de gran carga MK-360 de la empresa ULMA.

Figura 2. https://www.ulmaconstruction.com/es/encofrados/puntales-cimbras/cimbras-de-gran-carga/cimbra-gran-carga-mk

A continuación os dejo una animación del proceso de montaje Cimbra PAL Mecanotubo para aclarar las ideas.

Referencias:

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Precauciones específicas en seguridad relativas al montaje y desmontaje de cimbras y encofrados

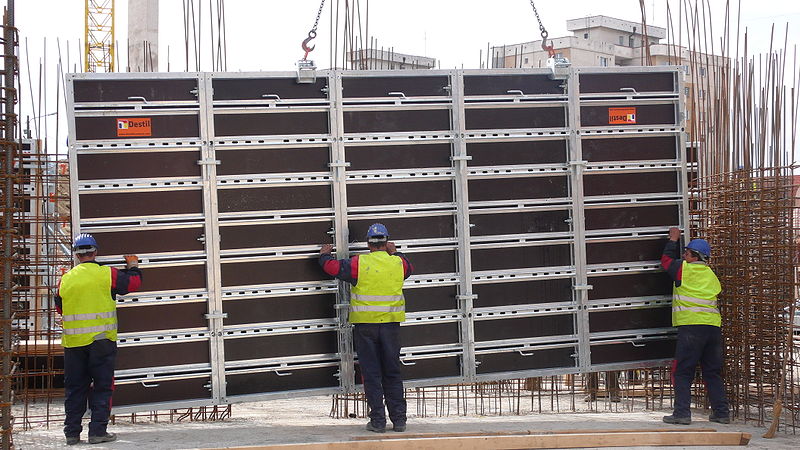

By Farina Destil (Farinacasseforme Destil) [Public domain], via Wikimedia Commons. **NOTA IMPORTANTE:** Se puede observar que los ganchos de la fotografía incumplen las medidas de seguridad al no disponer de gatillo de seguro. Este detalle no se le ha escapado a Xosé Manuel (@xomaloga). Gracias por ello. Si os fijáis bien, también le faltan guantes a alguno de los operarios.

El montaje y desmontaje de cimbras y encofrados requieren de precauciones específicas que resulta difícil de condensar en un breve post como este. Sin embargo, incluimos aquí algunas consideraciones muy básicas y una referencias que se pueden utilizar antes de emprender cualquier tipo de obra que necesite de estos elementos auxiliares. En una entrada anterior se describieron medidas específicas de seguridad en el desencofrado.

Algunas de las consideraciones pueden ser las siguientes:

Las cimbras y encofrados, así como las uniones de sus distintos elementos, poseerán una resistencia y rigidez suficientes para soportar sin asientos ni deformaciones perjudiciales las cargas, las sobrecargas y acciones de cualquier naturaleza que puedan producirse sobre ellas como consecuencia del proceso de hormigonado y vibrado del hormigón.
Al realizar el encofrado, se pensará también en la operación inversa: desencofrar; y se efectuará de tal forma que la posterior retirada de los elementos utilizados sea lo menos peligrosa y complicada posible.
No se procederá a desencofrar hasta tanto no hayan transcurridos los días necesarios para el perfecto fraguado y consolidación del hormigón establecidos por la Normas Oficiales en vigor.
El apilamiento de la madera y encofrado en los tajos cumplirá las condiciones de base amplia y estable, no sobrepasar de 2 m. de altura, el lugar de apilamiento soportará la carga aplicada, el acopio se hará por pilas entrecruzadas. Si la madera es usada estará limpia de clavos.
Las herramientas manuales: martillos, tenazas, barra de uñas, etc. estarán en buenas condiciones.
Cuando se elabore un encofrado, habrá de tenerse en cuenta la posterior operación de desencofrado, por lo que los elementos utilizados serán concebidos de forma que su retirada sea la menos complicada y peligrosa posible.
Es fundamental que las operaciones de desencofrado sean efectuadas por los mismos operarios que hicieron el encofrado.
Si los elementos de encofrado se acopian en lotes para ser posteriormente trasladados por la grúa, deberán cumplir las siguientes condiciones:

Solo sobresaldrán del forjado, un máximo de un tercio de su longitud.
Cada lote se apoyará en un tablón, situado en el extremo del forjado.

Los encofrados metálicos se pondrán a tierra si existe el peligro de que entren en contacto con algún punto de la instalación eléctrica de la obra.
Conviene recordar a los encofradores que la operación de desencofrado, no estará concluida hasta que el encofrado esté totalmente limpio de hormigón, puntas, latiguillos, etc., y debidamente apilado en el lugar designado.
Los encofradores llevarán las herramientas en una bolsa, pendiente del cinturón.
Bajo ningún concepto arrojarán herramientas o materiales desde altura.
Los operarios utilizarán botas con puntera reforzada, y plantillas anticlavos.
Deben sujetar el cinturón de seguridad a algún punto fijo adecuado, cuando trabajen en altura.
Deben desencofrar los elementos verticales desde arriba hacia abajo.
La sierra solo la utilizarán los oficiales.
Antes de cortar madera se quitarán las puntas, observándose la existencia de nudos.
Cuando los puntales tengan más de 5 m. de altura, se deben asegurar contra el pandeo arriostrándolos horizontalmente.
Siempre que fuere preciso, se emplearán andamios o plataformas de trabajo de 60 cm. de ancho.
Si la plataforma es de madera será bien sana, sin nudos saltadizos, ni otros defectos que puedan producir roturas.
Estas plataformas tendrán sus respectivas barandillas a 90 cm. sobre el nivel de la misma y su rodapié de 20 cm. que evite la caída de materiales cuando se trabaje en niveles inferiores.
Asegurarse de que todos los elementos de encofrado están firmemente sujetos antes de abandonar el trabajo.
El acceso a los puestos de trabajo debe hacerse por los lugares previstos. Prohibido trepar por tubos, tablones, etc.

By Störfix [GFDL (http://www.gnu.org/copyleft/fdl.html) or CC-BY-SA-3.0 (http://creativecommons.org/licenses/by-sa/3.0/)], from Wikimedia Commons

Como vemos en esta noticia de RTVTARIFA, los accidentes debidos a fallos en la construcción de los encofrados y las cimbras pueden ser catastróficos. Aunque en este caso, afortunadamente solo hubo 5 heridos de carácter leve.

En este vídeo de la Fundación Laboral de la Construcción se describen los principales riesgos y medidas preventivas en los trabajos de encofrado y hormigonado.

Este otro vídeo del Instituto de la Construcción de Castilla y León también es muy interesante respecto a la seguridad de encofradores y ferralistas.

Os paso a continuación una conferencia sobre seguridad en encofrados en estructuras singulares impartida por D. Antonio Reyes Valverde. Ingeniero de Caminos, Canales y Puertos, Director Técnico PERI, S.A.U. Encofrados Andamios Ingeniería. Aunque presenta algunas deficiencias de audio, considero que tiene gran interés.

Referencias:

Fundación Agustín de Betancourt (2011). Sistemas de encofrado: análisis de soluciones técnicas y recomendaciones de buenas prácticas preventivas. Comunidad de Madrid, 130 pp. Enlace
Fernández, R.; Honrado, C. (2010). Estudio de las condiciones de trabajo en encofrado, hormigonado y desencofrado. Junta de Castilla y León, 68 pp. Enlace
OSALAN (2007). Guía práctica de encofrados. Instituto Vasco de Seguridad y Salud Laborales, 200 pp. Enlace
INSHT. Instituto Nacional de Seguridad e Higiene en el Trabajo. Colección de Legislación en materia de Prevención de Riesgos Laborales. Enlace
REAL DECRETO 2177/2004, de 12 de noviembre, por el que se modifica el Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de trabajos temporales en altura. BOE nº 274 13-11-2004. Enlace
YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Seguridad en el montaje de prefabricados de hormigón

http://gbprefabricados.placasalveolares.com/

Los prefabricados de hormigón contemplan una gran cantidad de productos que van desde los elementos estructurales como pilares, vigas, etc., hasta los elementos más decorativos. Su uso ha crecido en los últimos años acompañado de una mayor especialización de los fabricantes que permite resolver casi cualquier dificultad técnica.

Las piezas se fabrican en taller a partir de los despieces que el propio proyecto de ejecución marca. Posteriormente son trasladados a obra, pudiéndose necesitar transportes especiales. Finalmente se montan en obra, unas veces desde el propio transporte y otras acopiándose primero.

Los riesgos y medidas de seguridad en este tipo de trabajos se relacionan con el manejo de cargas, trabajos en altura, etc. Os recomiendo para mayor detalle el documento llevado a cabo por ANDECE, que es un extracto de la monografía desarrollada en el grupo GT de Seguridad de ACHE (Asociación Científico Técnica del Hormigón Estructural), y cuyo título es“Recomendaciones relativas a Seguridad y Salud para la ejecución de estructuras de hormigón. – Puentes y Estructuras de Edificación Convencional”.

También os podéis descargar un documento de ANDECE, más actual sobre buenas prácticas preventivas: http://www.andece.org/images/BIBLIOTECA/buenas_practicas_preventivas_PH.pdf

Además, os dejo el siguiente vídeo explicativo sobre este tema.

La importancia de las líneas de vida en los trabajos en altura

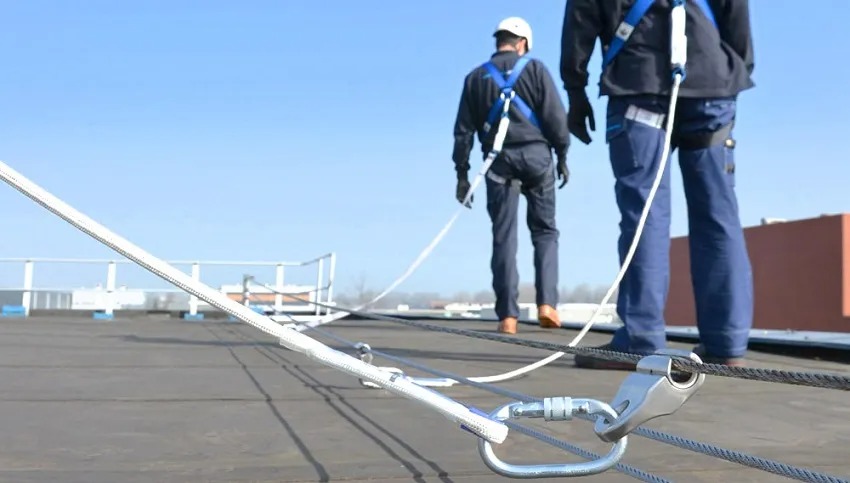

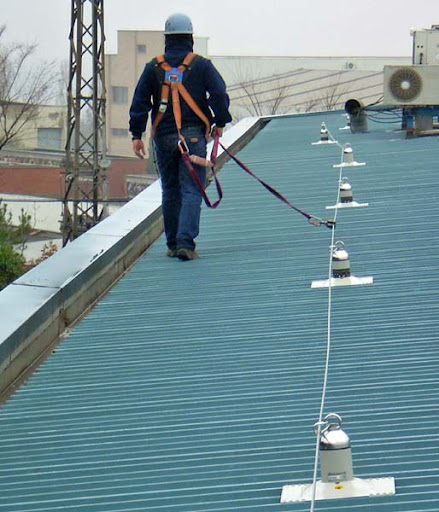

La instalación de líneas de vida anti caída es una práctica cada vez más habitual en el sector de la construcción. Su uso está muy indicado en trabajos en altura, donde no existen otros medios de protección colectiva, como por ejemplo en trabajos de remate o mantenimiento de cubiertas, trabajos en fachadas, etc. Según la normativa actual estas líneas de anclaje denominadas comúnmente líneas de vida se consideran protecciones colectivas al poder soportar simultáneamente varios sistemas anti caídas.

Existen dos tipos de líneas de vida en función del tiempo de uso. Por un lado tenemos las temporales, que se montan, usan y desmontan en la fase en la fase de obra que se requiere; y por otro, las fijas, que quedan en servicio a lo largo de la vida del edificio. Toda línea de vida ha de estar fabricada bajo norma, debe llevar tanto el certificado del fabricante como el certificado de su instalación. Normalmente el propio fabricante autoriza a una empresa instaladora a montar su material después de que sus operarios hayan recibido la formación adecuada, tanto en trabajos en altura como en los procedimientos de instalación.

Os dejo algunos vídeos al respecto que creo puede ser de interés.

Seguridad en trabajos de estructura metálica

La estructura metálica es un ejemplo de construcción prefabricada donde se fabrican en taller diferentes piezas y luego se unen y ensamblan en obra mediante tornillos o soldaduras. El montaje de estructuras metálicas constituye una delas actividades más importantes en el sector de la construcción.

Los montadores de estructuras metálicas dedican el 90% de su jornada laboral en los montajes exteriores, utilizando el tiempo restante en desplazamientos hacia el lugar de trabajo y/o recogida del material en el almacén de la empresa a la cual pertenecen. Así, sus principales operaciones consiste en realizar trabajos de soldadura en altura y ensamblajes de estructuras metálicas, vigas, pilares, etc. en la construcción de naves industriales y derivados.

Como ocurre en otros sectores, la construcción de estructuras metálicas trae consigo algunos riesgos para las personas que participan en ella, que de ser contrarrestados con algunas medidas preventivas ayudarán a evitar cualquier tipo de accidente.

Los riesgos de mayor relevancia que pueden presentarse durante el desarrollo de estas labores constructivas son:

Caída de personas desde alturas.
Caídas de objetos por desplomes de piezas.
Proyección partículas en los ojos, quemaduras, golpes y contusiones.
Cortes en las manos.
Radiaciones en operaciones de soldadura.
Contactos con líneas eléctricas en tensión próximas.

Os dejo un vídeo explicativo de las medidas de seguridad a considerar en este tipo de trabajos.

En este otro vídeo podemos ver el montaje de una estructura metálica.

¿Cómo evitar accidentes por enterramiento en zanjas?

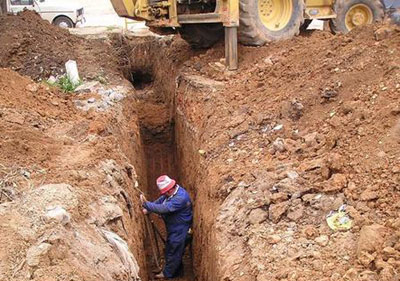

Una de las unidades de obra que más vidas se cobra es la excavación de zanjas. Se entiende por zanja una excavación larga y angosta realizada en el terreno. En los trabajos llevados a cabo en zanjas se producen con frecuencia accidentes graves o mortales a causa del desprendimiento de tierras. Por ello es necesario adoptar aquellas medidas que garanticen la seguridad de los trabajadores que tienen que llevar a cabo labores en el interior de las mismas . Con carácter general se deberá considerar peligrosa toda excavación que, en terrenos corrientes, alcance una profundidad de 0,80 m y 1,30 m en terrenos consistentes. Un buen monográfico al respecto es el elaborado por el Instituto Vasco de Seguridad y Salud Laborales, o este otro del Instituto Regional de Seguridad y Salud en el Empleo, de la Comunidad de Madrid. Por su interés, os recomiendo que os lo estudiéis atentamente.

Evidentemente, con una buena entibación y el buen juicio y la prudencia de las personas se pueden evitar muchos problemas. Aunque a veces, es suficiente con bermas y taludes adecuados. El desmoronamiento de una zanja afecta gravemente a la seguridad de los operarios que trabajan en ella. Para evitar accidentes es importante conocer el empuje de tierras a los que se somete una entibación para evitar su colapso. Con el objetivo de ayudar a entender de forma cualitativa a nuestros alumnos el comportamiento de la presión a la que está sometida una entibación en función del peso específico y ángulo de rozamiento interno del terreno y la profundidad a la que se encuentra dicha entibación, en la Universitat Politècnica de València se han desarrollado unos objetos de aprendizaje que permiten visualizar dicho comportamiento. Con todo, existen causas más importantes incluso que provocan el desmoronamiento de una zanja como es la heterogeneidad del terreno, la presencia de elementos intermedios (canalizaciones, etc), las acciones de agentes externos (trafico rodado, acopios) y las inclemencias del tiempo y condiciones climáticas. Por tanto, el modelo que os pasamos es, evidentemente, demasiado sencillo, pero permite una primera llamada de atención ante este grave problema. Como siempre, la experiencia y el buen juicio del responsable de la obra y de los operarios está por encima de cualquier otra consideración. Os paso a continuación este pequeño objeto de aprendizaje.

La forma de trabajar con ellos es muy sencilla. Se debe seleccionar: la profundidad de la zanja (valores entre 1 y 15 m), peso específico aparente del terreno (hasta 30 kN/m3) y ángulo de rozamiento interno del terreno (en grados sexagesimales, hasta un valor de 60º). No se admiten valores negativos. Espero que os guste. El enlace es: https://laboratoriosvirtuales.upv.es/eslabon/Entibacion/

Además, os paso varios vídeos al respecto. Espero que os sean de utilidad.

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Plataformas elevadoras autopropulsadas

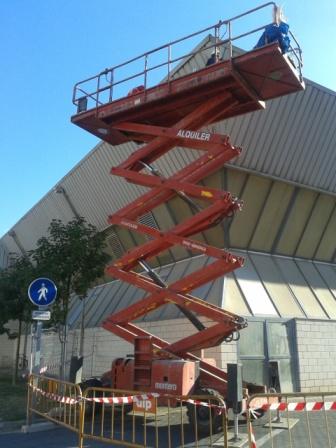

Plataforma en tijera trabajando en la Universitat Politècnica de València. Imagen: © V. Yepes, 2013

Las plataformas elevadoras autopropulsadas son los medios auxiliares autorizados para la elevación de trabajadores. Constituyen máquinas, empleadas en numerosas ocasiones en edificación y construcción de naves industriales, formadas por un vehículo autopropulsado sobre neumáticos sobre el que se dispone una plataforma de trabajo con un sistema de subida, que puede ser articulado, en tijera o telescópico. Constan de dos motores –eléctricos o diésel-, uno para el desplazamiento y otro para la elevación. Pueden con cargas de 1 t y alturas de hasta 20 m que pueden llegar hasta 40 m con pluma telescópica.

La mala utilización de ésta, puede acarrear negativas consecuencias para los usuarios y para terceros que estuviesen por la zona de trabajo. A continuación dejamos un vídeo relacionado con las medidas de seguridad que hay que tener con este tipo de máquinas auxiliares.

Os dejo algunos vídeos más de esta máquina.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
