Figura 1. Compactador de neumáticos remolcado. https://www.conquestattachments.com/wobbly-compactors
Los compactadores remolcados de neumáticos no son de uso habitual. Está formando dos ejes de 7 ruedas, 3 delante y 4 detrás. Su peso oscila sobre las 10 t, no superando la presión de inflado las 0,4 MPa.
Un caso especial son los supercompactadores. Consisten en una caja lastrable que puede sobrepasar las 50 t, llegando a las 200 t. Tienen un solo eje con dos o cuatro ruedas de gran tamaño, con una presión de inflado de hasta 1,0 MPa, rellenándose parcialmente de líquido para reducir el peligro de posibles reventones. El sistema de suspensión debe permitir que cada neumático soporte la misma carga, aunque actúen sobre superficies irregulares. Se utilizan en suelos arenosos, gravas y otros ligeramente cohesivos. Son muy robustos y de escaso entretenimiento. Necesitan grandes superficies para ser rentables, por lo que se usan cada vez menos por falta de maniobrabilidad en los tajos, aunque son exigidas por algunas administraciones, especialmente para detectar fallos y recibir obras.
Figura 2. Supercompactador
El PG-3 define en su artículo 304 la prueba con supercompactador. A una velocidad entre 4 y 8 km/h, el supercompactador señala la presencia de zonas inestables, que deben corregirse mediante un escarificado previo y una compactación adicional.
Figura 1. Compactación de suelos con compactador de neumáticos. http://www.corinsa.es/tecnologia/compactacion/compactacion-de-tierras/
Los compactadores de neumáticos normalmente se utilizan en la compactación de mezclas asfálticas, pero también se emplean en la densificación de tierras (Figura 1). En el caso de la compactación de firmes, es importante la suavidad en los arranques y en la inversión de marchas. Estos equipos combinan el efecto estático, con el de amasado, debido a la deformación de los neumáticos en contacto con la superficie. De este modo las partículas ni se rompen ni se aplastan.
Se llama presión de contacto PCal cociente entre la carga por rueda P y el área de contacto del neumático, variable con la deformabilidad del suelo. La diferencia entre considerar rígida o deformable la superficie de apoyo puede dar resultados para la presión de contacto de igual al doble. La variación de PC no es grande, debido a que un aumento de P, también incrementa el área de contacto.
La presión de inflado Pitiene una influencia superior en la compactación, ya que un aumento de Pi supone una disminución del área de contacto, y por tanto una mayor presión de contacto. Esta presión suele variar entre 0,4 y 0,7 MPa.
La carga por rueda P, influirá sobre todo en la profundidad a la que llegue el esfuerzo de compactación, según podemos comprobar en la Figura 2.
Figura 2. Superposición de bulbos de presión
Para que la compactación sea efectiva no es apropiado que las capas tengan un espesor superior a 1,5 – 2 veces el radio del área de contacto, por lo que suelen ser de 20-40 cm.
A efectos prácticos, se conseguirá la máxima compactación superficial subiendo la presión de inflado, mientras que incrementando la carga por rueda, el área de contacto, o ambas, se aumentará el efecto en profundidad. Tanto si se incrementa la carga por rueda como la presión de inflado, se consigue un peso específico seco máximo más alto, con el correspondiente descenso en el contenido de humedad óptimo.
Los neumáticos con dibujo dotan de mayor adherencia a la máquina y ejercen cierta acción de amasado (Figura 3). Caso de no querer dejar huella, o cuando se descompacten los dos o tres primeros centímetros de la capa, es preferible el neumático liso, tal y como se utiliza para compactar aglomerados asfálticos.
Figura 3. Compactador con neumáticos con dibujo. http://www.corinsa.es/tecnologia/compactacion/compactacion-de-tierras/
Los compactadores de neumáticos se prestan bien a cambios en su carga total y presión de contacto para adaptarlos a cada caso. La velocidad de traslación adecuada es algo mayor que en los compactadores de “pata de cabra“. Por otro lado, la máxima compactación se consigue en la superficie.
Estos compactadores son especialmente eficaces con los suelos algo cohesivos, y también suelen ser eficientes en rellenos compuestos de limos poco plásticos, comportándose peor en suelos granulares sin cohesión, en concreto los de granulometría uniforme. Tampoco son adecuados en arcillas muy blandas o en suelos de consistencia muy variable.
Se aconseja una presión de inflado máxima compatible con el estado de la superficie del terreno, ya que en caso de estar blando es posible que las ruedas patinen, por lo que se recomienda una menor presión de inflado para aumentar la superficie adherente. En cambio, cuando se exige un buen acabado superficial, puede ser perjudicial una fuerte presión que puede dejar huellas de importancia que no puedan ser borradas en pasadas posteriores de un rodillo.
Otra condición imprescindible sería la del isostaticismo del rodillo (ver Figura 4). Para conseguir una buena homogeneidad del trabajo es preciso que cada rueda transmita al suelo la misma fuerza, cualquiera que sea la desigualdad existente.
Figura 4. Sistema de suspensión isostática
Por consiguiente, un compactador de ruedas neumáticas deberá cumplir las siguientes condiciones:
Elevada carga por rueda.
Ser isostático.
Neumáticos de gran anchura de huella.
Disponer de un sistema de tracción que permita un arranque y una parada suave y progresiva.
Instalación de inflado de ruedas centralizado.
Solapamiento de las ruedas delanteras y traseras, incluso en curvas.
Las características fundamentales de los compactadores de ruedas autopropulsados son las siguientes. Constan de dos ejes, con un total de 7, 9 e incluso 11 ruedas. La anchura de trabajo es de 2,00 m, con modelos que llegan a 2,50 m. El efecto de compactación varía al lastrarlos con agua o arena, y variando la presión de los neumáticos. Se pueden clasificar estos equipos en tres grupos, atendiendo a su carga total y por rueda:
Ligeros: hasta 15 toneladas de carga total y 2,5 toneladas por rueda.
Medios: hasta 25 y 4 toneladas respectivamente.
Pesados: hasta 45 y 6 respectivamente.
La presión de inflado varía entre 0,2 y 0,9 MPa, y puede regularse en marcha. Estas máquinas pueden trasladarse hasta a 30 km/h, aunque su velocidad de trabajo oscila entre 6 y 8 km/h.
Os he preparado un vídeo donde os explico esta máquina. Espero que os guste.
Os dejo varios vídeos explicativos de este compactador.
El objetivo perseguido con la construcción de un terraplén es que tanto las cargas fijas como las repetitivas produzcan, en el primer caso, deformaciones y asientos diferenciales acotados -que no dañen la posible estructura que se apoye en el mismo-, o bien, en el segundo, que las deformaciones sean recuperables al cesar las cargas. Podría pensarse en el primer caso de una estructura apoyada sobre un relleno, y en el segundo, de un terraplén que soporte el firme de una carretera. Otro propósito es obtener una resistencia a rotura por esfuerzo cortante mínima, que dependerá de la cohesión y del rozamiento interno entre las partículas. Estas condiciones se mantendrán durante toda la vida útil del terraplén.
Durante la compactación se provoca la compresión del terreno, la expulsión de parte del gas y una recolocación de las partículas sólidas, que facilitarán los objetivos antes descritos. La compactación es un proceso rápido, elaborado por capas, donde no tiene lugar una variación de la humedad del suelo. Otras formas de aumentar la resistencia a la deformación podrían ser la adición de ligantes o aditivos que consigan mayores fuerzas de cohesión entre las partículas. Después le sigue un proceso de consolidación, -que es distinto del anterior-, en el cual lentamente, por la acción del propio peso y de las sobrecargas, se expulsa aire y eventualmente agua de los poros, con asientos posteriores.
El incremento de compacidad en un suelo disminuirá los huecos entre las partículas, con mayor trabazón entre ellas, aumentando sus fuerzas de cohesión y el rozamiento interno entre los granos. Con ello se dificulta el movimiento entre ellos, y por consiguiente, disminuirán las deformaciones.
El agua es necesaria para desarrollar las fuerzas de cohesión entre los granos, pero un exceso puede hacerlas desaparecer. Incluso una presión en succión de los gases contenidos en el suelo mantendrá unidas las partículas.
Por consiguiente, la compactación estabiliza el terraplén, ya que:
Aumenta su compacidad (su densidad seca).
Aumenta el trabazón de su estructura.
Aproxima el contenido de humedad al óptimo (así es como debe realizarse la compactación).
Al bajar el contenido de gases provoca una presión intersticial negativa.
Dificulta la variación del grado de humedad, y por tanto aumenta la estabilidad.
Para tener una visión general de la compactación mecánica de suelos, os dejo esta conferencia del profesor Sandoval, de la UNLP.
Figura 1. Soluciones Geopier. https://www.terratest.com/productos-sistemas-geopier.html
A mediados de los años 80 del siglo pasado se desarrollaron en Estados Unidos una serie de tecnologías, que bajo el nombre de Geopier®, mejoraban suelos blandos, compresibles y de muy baja capacidad portante. Se trata de reemplazar o desplazar el terreno en columnas formadas por capas sucesivas de agregados de grava compactados. En este sentido, podría clasificarse como una técnica de mejora de terrenos de columna de gravas, aunque otras técnicas de compactación profunda, como la sustitución dinámica, tendría un planteamiento similar. No obstante, existen diferencias importantes en cuanto a funcionamiento y ejecución.
El procedimiento constructivo aplica una energía de compactación vertical, de alta frecuencia y baja amplitud de impacto que densifica la grava y desplaza lateralmente el terreno. Este efecto reduce la deformabilidad de la columna, pues el módulo de deformación de la grava se incrementa con la presión de confinamiento. Este módulo es mayor que las columnas de grava tradicionales ejecutadas por vibración, con un ángulo de rozamiento entre 48 y 52º, un 40% superior. El resultado es que con la compactación se consiguen módulos de deformación que varían entre 65 MPa en suelos muy pobres y compresibles, hasta valores de 300 MPa en suelos firmes o a mayor profundidad (Moreno, 2019). El resultado es que las columnas compactadas ofrecen elementos hasta 2 a 9 veces más resistentes que las columnas de grava tradicionales, con una mayor capacidad portante y un mejor control del asiento.
Por otra parte, la presión lateral provocada por la compactación supone una sobre-consolidación del suelo adyacente. Este efecto incrementa su rigidez y resistencia al esfuerzo cortante que permite una mayor capacidad portante y una reducción de asientos. También destaca su aptitud para mitigar el potencial de licuación de suelos en zonas sísmicas. Con estas técnicas se consiguen suelos reforzados que soportan esfuerzos de 200 a 450 kPa.
Esta técnica es aplicable a terrenos flojos, cohesivos blandos o compresibles. Las gravas que se utilizan suelen ser bien graduadas, aunque se pueden emplear gravas más uniformes y abiertas si existe nivel freático y se quiere utilizar la columna como elemento drenante. No obstante, si el suelo es de muy baja rigidez y muy compresible, se puede aumentar la rigidez de la columna agregando una lechada de cemento durante la compactación de la grava, llegando, incluso, a construir una columna de hormigón compactado, agrandado en punta.
Se diferencian distintas tecnologías Geopier® de columnas de agregados de grava compactados:
Geopier System (GP3): se realiza una perforación previa, de hasta 5-7 m de profundidad, posteriormente se rellena y compacta la grava. Se barrena con un diámetro de 600 a 900 mm en suelos de cierta capacidad portante y sin nivel freático.
X1 System (X1): en terrenos con compacidad suficiente, se perfora hasta 15-17 m, se rellena y compacta la grava.
Geopier Impact (Impact): se ejecuta la columna mediante desplazamiento del terreno y compactación de la grava, hasta profundidades de 25 m. Adecuado para terrenos arenosos saturados o cohesivos, potencialmente colapsables. Se introduce la grava a través una tubería, tipo tremie o mandril, que tiene en la punta un pisón. Se compacta en capas de unos 30 cm de espesor, conformando columnas de diámetro entre 500 y 600 mm.
En el caso de terrenos muy compresibles y deformables, se contemplan dos soluciones de inclusiones rígidas:
Grouted Impact Pier (GIC): es la misma solución de Impact, pero con una lechada de cemento que se mezcla con la grava. Se usa en suelos blandos o granulares sin cohesión, o bajo en nivel freático.
Geo-Concrete Columns (GCC): se construye una columna de hormigón hasta 25-27 m de profundidad desplazando el terreno, colocando una base o punta de mayor diámetro que el fuste y compactando el hormigón. Se emplea en suelos muy blandos y compresibles, incluso con materia orgánica. La ejecución es similar al sistema Impact. La carga soportada por la columna oscila entre 400 y 1500 kN, aunque depende de su diámetro, que varía entre 350 y 500 mm y de la resistencia característica del hormigón, de 15 a 35 MPa.
A continuación os dejo una animación de la técnica Geopier GP3.
En este otro vídeo se observa la ejecución de la técnica Geopier X1.
Aquí, la forma de ejecutar el Geopier Impact.
El sistema Geopier GeoConcrete, su forma de ejecución:
Y por último, la ejecución de Geopier Grouted Impact.
A continuación os dejo una explicación de Terratest donde se explican las diferencias entre los elementos Geopier frente a las columnas de grava.
Figura 1. Dúmper sobre orugas Cat Raupentransporter de 30 t. https://www.youtube.com/watch?v=R2a-Eir2pss
El desplazamiento sobre dos carros de orugas supone, para las máquinas de movimiento de tierras, una mayor adherencia al terreno. Es el caso de terrenos embarrados o de baja capacidad portante, donde es necesaria cierta flotabilidad y adherencia y donde los neumáticos no son útiles. Un caso habitual del uso de las orugas son las palas cargadoras, buldóceres, retroexcavadoras, etc.
Las máquinas de acarreo de tierras, como los dúmperes, también pueden montarse sobre orugas. En la Figura 1 se observa un dúmper de gran tamaño, pero también podemos encontrar este tipo de máquinas en trabajos pequeños, donde su diseño compacto permite desplazarse por terrenos accidentados y bordillos (Figura 2).
Figura 2. Dúmper sobre orugas DT05 de Wacker Neuson, para carga útil de 500 kg. https://www.wackerneuson.es/es/productos/dumpers/dumpers-sobre-orugas/
Os dejo algunos vídeos de este tipo de maquinaria, que espero os sean de utilidad.
Figura 1. Estabilización de suelos con betún espumado. Fuente: https://www.i-q.net.au/main/research-to-expand-foamed-bitumen-applications
El uso de ligantes hidrocarbonados puede estabilizar suelos granulares con pocos finos y baja plasticidad. Consiste en la mezcla íntima y homogénea, compactada adecuadamente, de terreno, agua, ligante bituminoso y, en su caso, adiciones. El ligante bituminoso mejora las características resistentes del suelo, reduciendo su capacidad de absorción de agua e incrementando su cohesión.
Se trata de una técnica poco empleada por su elevado coste, pero que puede ser interesante, por ejemplo, con arenas de granulometría uniforme, como sería el caso de algunas regiones del norte de Francia, Países Bajos, la Pampa argentina o Arabia Saudí (Kraemer et al., 1999). También se emplea donde el coste de los betunes es asequible. Sería adecuado para suelos con menos del 20% del peso pasando por el tamiz 0,080 UNE, con un índice plástico IP<10, que puedan ser pulverizados económicamente y que estén exentos de cantidades perjudiciales de materia orgánica, arcillas de alta plasticidad o materiales micáceos (García Valcarce, 2003). La fracción cernida por el tamiz 0,40 de UNE cumplirá las condiciones siguientes: LL < 35 e IP < 15.
Dependiendo del tipo de suelo, método constructivo y condiciones meteorológicas, se emplean en este tipo de estabilización betunes fluidificados de viscosidad media, emulsiones bituminosas de rotura lenta y aceites pesados. El mezclado suele ejecutarse “in situ”, agregando agua al suelo para facilitar la mezcla de todos los componentes, aunque también se podría realizar en central. La mezcla debe realizarse de tal forma, y a la velocidad precisa para conseguir un material homogéneo y exento de concentraciones de ligante. Tras la colocación, debe compactarse la mezcla adecuadamente en el tajo.
Esta técnica de estabilización de suelos se encontraba en el artículo 511 del Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes hasta la entrada en vigor de la O.C. 297/88 que lo suprime. La justificación dada era la de una unidad de obra de escaso empleo, dejando su regulación a los pliegos de prescripciones técnicas particulares. La Orden FOM 891/2004 lo derogó definitivamente este artículo.
Resulta de interés el uso de la espuma de betún (“foamed bitumen”) en la estabilización de suelos. Se trata de una técnica también utilizada en el reciclado de pavimentos “in situ” o en la construcción de mezclas bituminosas en capas de base. El betún espumado se consigue inyectando una pequeña cantidad de agua fría (1 a 2% del peso del asfalto) y aire comprimido a una masa de betún caliente (160º C – 180º C), dentro de una cámara de expansión, generando espuma (Thenoux y Jamet, 2002). Se trata de una técnica relativamente nueva en su uso que permite producir mezclas asfálticas de un modo muy diferente a los sistemas tradicionales.
A continuación os dejo una conferencia sobre estabilización de suelos con emulsiones asfálticas del grupo TDM.
Os dejo a continuación un vídeo de una estabilización usando betún y cemento.
También os dejo una conferencia sobre estabilización de asfalto espumado de Sergio Serment.
Referencias:
GARCÍA VALCARCE, A. (dir.) (2003). Manual de edificación: mecánica de los terrenos y cimientos. CIE Inversiones Editoriales Dossat-2000 S.L. Madrid, 716 pp.
KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.
Figura 1. Estabilizadora de suelos WR 250 de Wirtgen. http://caltek.com.co/tratamiento-de-suelos-con-cal/
Los trabajos de construcción se ven dificultados por la presencia de arcilla y un alto contenido de agua en un suelo. Una alternativa a la sustitución del suelo es la estabilización mediante cal. El efecto estabilizador de la cal sobre el suelo se obtiene mezclándolo y compactándolo con cal aérea (viva o apagada) y agua. Los suelos más adecuados son los de granulometría fina y notable plasticidad. Se emplea cal con una riqueza en CaO superior al 90%. Dependiendo del caso, se agrega un 4-7 % de cal apagada o del 2-5 % de cal viva sobre el peso seco del suelo. Hay que proteger a los operarios si se emplea la cal viva, evitando el contacto con la piel. La mezcla se puede realizar “in situ” (Figura 1) o en central. Algunos autores (Bouzá, 2003) diferencian entre la mejora y la estabilización de un suelo con cal en función de la ganancia mínima de resistencia a compresión simple sobre el valor inicial del suelo de 350 kPa.
La cal viva (óxido de calcio) seca de forma efectiva la humedad del suelo por hidratación y evaporación, al reaccionar de forma exotérmica. Se puede bajar entre un 2% y un 5% la humedad en función de la cal añadida y las condiciones del suelo. Este proceso es inmediato tras adicional la cal. Otro efecto inmediato es una reacción rápida de floculación e intercambio iónico que modifica la granulometría, la textura y la compacidad del suelo, así como la propiedad de retener el agua. A continuación, se forman nuevos productos químicos mediante una reacción muy lenta de tipo puzolánico, elevándose el pH del suelo a valores en torno al 12,5. La sílice y la alúmina del suelo se combinan con la cal en presencia de agua para formar silicatos y aluminatos cálcicos insolubles, lo que supone una mejora de las características resistentes, así como una mayor estabilidad frente a las heladas.
El proceso de ejecución “in situ” pasa por la distribución uniforme de la cal viva o apagada mediante equipos mecánicos con la dosificación fijada de dos formas posibles (Cabrera et al., 2012):
Por vía seca, extendiendo previamente la cal en forma de polvo o granes sobre la superficie de trabajo, antes de mezclarla con el suelo.
Por vía húmeda, en forma de lechada de cal hidratada o apagada elaborada previamente por equipos mecánicos.
Estos tratamientos se utilizan cuando es imposible disponer de materiales alternativos, pues su coste puede ser limitante en caso contrario. Su uso habitual es en capas de subbase y base para pavimentos de viales y carreteras, infraestructuras de ferrocarriles y pistas aeroportuarias para aumentar su capacidad portante y reducir su susceptibilidad al agua de suelos arcillosos. Los suelos a tratar con cal no contendrán materia orgánica o vegetal, ni elevados contenidos de sulfatos solubles. En el caso de subbases y bases de firmes, el suelo antes del tratamiento no contendrá partículas de tamaño superior a 80 mm o a la mitad del espesor de la tongada compactada. Además, el rechazo del tamiz 0,080 UNE será inferior al 85% en peso. La efectividad del tratamiento depende del nivel de arcilla presente (al menos, del 7%) y de su capacidad para reaccionar.
La estabilización con cal aumenta tanto el límite líquido como el plástico, así como muy ligeramente su índice de plasticidad en suelos con IP<15. Sin embargo, reduce el índice plástico en los suelos de plasticidad media-alta (IP>15), desactivando total o parcialmente la actividad de las arcillas, consiguiendo de esta forma una menor susceptibilidad al agua. Asimismo, permite densificar suelos con una humedad natural elevada al incrementar la humedad óptima de compactación. No obstante, la estabilización con cal disminuye la densidad máxima Proctor del suelo original. Como contrapartida, se incrementa el esfuerzo cortante con el porcentaje de cal, el tiempo transcurrido, la temperatura de curado y la disgregación del suelo durante la ejecución.
El suelo se desmenuza fácilmente y se vuelve granular con la cal. El aumento del límite plástico y de la humedad óptima de compactación facilitan su puesta en obra. El mezclado se realiza habitualmente en dos etapas, con un tiempo de reacción intermedio de 1 a 2 días. Los equipos modernos de mezclado “in situ” disponen de un mezclador situado en la parte central de la máquina (Figura 2). Esta cámara de mezclado puede tener unas barras de impacto en su zona delantera para disgregar las partículas gruesas, y una o dos compuertas de apertura regulable, y un sistema de difusores para la distribución del agua, lechada o aditivos de líquidos.
Figura 2. Estabilización “in situ” mediante un rotor de fresado y mezcla. https://www.wirtgen-group.com/es-bo/aplicaciones/obras-de-movimiento-de-tierras/estabilizacion/
Los suelos granulares suelen estabilizarse con cemento, pero se puede usar cal, sobre todo si se añaden cenizas volantes. A largo plazo, estas cenizas forman materiales cementantes. Las dosis de cal y cenizas oscilan entre el 3-5 % y el 10-20 %, respectivamente.
En el artículo 512 Suelos estabilizados in situ se establecen las especificaciones para el tratamiento de suelos con cal en el ámbito español de las carreteras. Los suelos estabilizados in situ S-EST1 y S-EST2 se pueden conseguir con cal o con cemento. El S-EST3 se obtiene solo con cemento.
Os dejo a continuación las recomendaciones de la Junta de Andalucía para los pliegos de especificaciones técnicas generales para el tratamiento de los suelos con cal.
KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.
MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos.Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.
YEPES, V. (2014). Maquinaria para la fabricación y puesta en obra de mezclas bituminosas. Apuntes de la Universitat Politècnica de València. Ref. 749.
Figura 1. Ejecución de columnas de hormigón vibrado. https://www.keller-na.com/expertise/techniques/vibro-concrete-columns
En suelos sensibles, como la turba, una columna de grava puede ser inadecuada. En este caso se puede sustituir el material granular por hormigón para formas las llamadas columnas de hormigón vibrado (“vibro-concrete columns”, VCC). Suele utilizarse en suelos orgánicos flojos superpuestos a depósitos granulares. También se podría utilizar en terrenos contaminados donde no se desee un flujo de agua. La ejecución estas columnas es similar al de la columna de gravas por vibrodesplazamiento. Se bombea hormigón al terreno a través de una tubería anexa al vibroflotador. Una ventaja del método es que permite la ampliación de la base sobre la que se asienta la columna, lo que mejora la capacidad de carga y reduce los asientos. Una vez completada la columna, se puede introducir armadura de refuerzo.
El diámetro de estas columnas depende de las condiciones del suelo, pero es mayor cuanto más débil sea el suelo. Es habitual que el diámetro del fuste oscile entre 0,4 y 0,6 m, ampliándose a 1 m en la base. La profundidad del tratamiento oscila entre 2,5 y 12 m, pudiendo llegar a 25 m.
La técnica es aplicable a suelos con una resistencia al corte de 15 a 60 kPa, aunque si el espesor de la capa es inferior a 1,0 m, se podría utilizar en suelos de 8 a 15 kPa. Además, no se producen residuos durante la ejecución, debido al desplazamiento del terreno, lo cual es muy interesante en terrenos contaminados.
En la Figura 2 se observa el proceso constructivo de este tipo de inclusiones rígidas.
Figura 2. Ejecución de una columna de vibro-hormigón. Cortesía de Balfour Beatty.
Os dejo una animación de Keller donde se describe el procedimiento constructivo.
También os adjunto un folleto de la empresa Balfour Beatty sobre este tipo de inclusiones rígidas.
BRIANÇON L. (2002). Renforcement des sols par inclusions rigides – Etat de l’art. IREX, Paris, 185 p.
IREX (2012). Projet national ASIRI. Recommandations pour la conception, le dimensionnement, l’exécution et le contrôle de l’amélioration des sols de fondation par inclusions rigides. Presses des Ponts. France.
JENCK, O. (2005): Le renforcement des sols compressibles par inclusions rigides verticals. Modélisation physique et numérique. https://tel.archives-ouvertes.fr/tel-00143331
Un suelo blando puede reforzarse mediante inclusiones rígidas verticales dispuestas en forma de malla que suelen apoyarse sobre un sustrato competente y que no se conectan a la estructura. Sobre las inclusiones se acomoda una capa de reparto para transferir las cargas. Esta capa de transferencia puede realizarse en balasto, materiales tratados con cemento o cal, o por materiales granulares. La transferencia mejora si se disponen uno o varios niveles de geosintéticos. Las inclusiones rígidas limitan los asientos y se mejora la capacidad portante del terreno.
A diferencia de las inclusiones blandas, como pueden ser las columnas de grava, la rigidez de las inclusiones rígidas es mayor a la del terreno natural, no siendo necesario confinarlas lateralmente. Además, sus diámetros son menores, con porcentajes de tratamiento comprendidos entre el 2 y el 15% del volumen del terreno. El material introducido en las inclusiones blandas no presenta cohesión, mientras que, en las rígidas, la cohesión es significativa y permanente. Las inclusiones rígidas son estables sin necesidad del confinamiento lateral que, por ejemplo, necesita una columna de grava.
En la Figura 1 se observa que las inclusiones rígidas, a diferencia de otras cimentaciones, no se conectan directamente con la estructura. En efecto, la técnica distribuye las tensiones entre las inclusiones y el suelo blando a través de la capa de reparto y por el rozamiento negativo originado por los diferentes asientos existentes entre el suelo y las inclusiones (Figura 2). Tanto la geometría como las características geotécnicas de la capa determinan la eficacia de la transmisión de las cargas. Una forma de reducir las tensiones en el terreno y aumentarlas en las inclusiones es colocar geomallas en la capa de reparto. Estas mallas acortan la diferencia de asientos entre la cabeza de las inclusiones y el suelo debido al efecto membrana.
Figura 1. Tipos de cimentación (IREX, 2012)
Figura 2. Funcionamiento de las inclusiones rígidas (Jenck, 2005)
Las inclusiones rígidas se clasifican atendiendo a su proceso constructivo y a su mecanismo de transferencia de cargas. Una primera división, formulada por Briançon (2002), permite distinguir las inclusiones prefabricadas de las ejecutadas “in situ” (Figura 3). Las primeras se hincan por golpeo o presión distinguiéndose los pilotes de hormigón, acero y madera. Las segundas se subdividen en pilotes de extracción e inclusiones ejecutadas por medio de un ligante añadido al suelo. Sin embargo, una clasificación más utilizada divide las inclusiones rígidas atendiendo a su procedimiento constructivo en inclusiones por desplazamiento, por extracción y por mezclado.
Figura 3. Principales tipos de inclusiones rígidas. Adaptado de Briançon (2002)
Las inclusiones rígidas producen los siguientes efectos sobre el terreno:
Mayor resistencia y menor deformación del suelo tratado. La magnitud depende del espaciamiento entre las inclusiones, de las condiciones del terreno, del empotramiento y de la dosificación del mortero de la inclusión.
Descarga de las tensiones al suelo blando debido al efecto arco entre las inclusiones, que puede ser del 60 al 95% de la carga.
Disminución de la consolidación de rellenos blandos saturados, al aliviar las inclusiones la carga que le llega al terreno.
Os dejo un vídeo explicativo del procedimiento constructivo de una de las técnicas, en este caso, columnas de módulo controlado. Espero que os sea de interés.
Referencias:
BRIANÇON L. (2002). Renforcement des sols par inclusions rigides – Etat de l’art. IREX, Paris, 185 p.
IREX (2012). Projet national ASIRI. Recommandations pour la conception, le dimensionnement, l’exécution et le contrôle de l’amélioration des sols de fondation par inclusions rigides. Presses des Ponts. France.
JENCK, O. (2005): Le renforcement des sols compressibles par inclusions rigides verticals. Modélisation physique et numérique. https://tel.archives-ouvertes.fr/tel-00143331

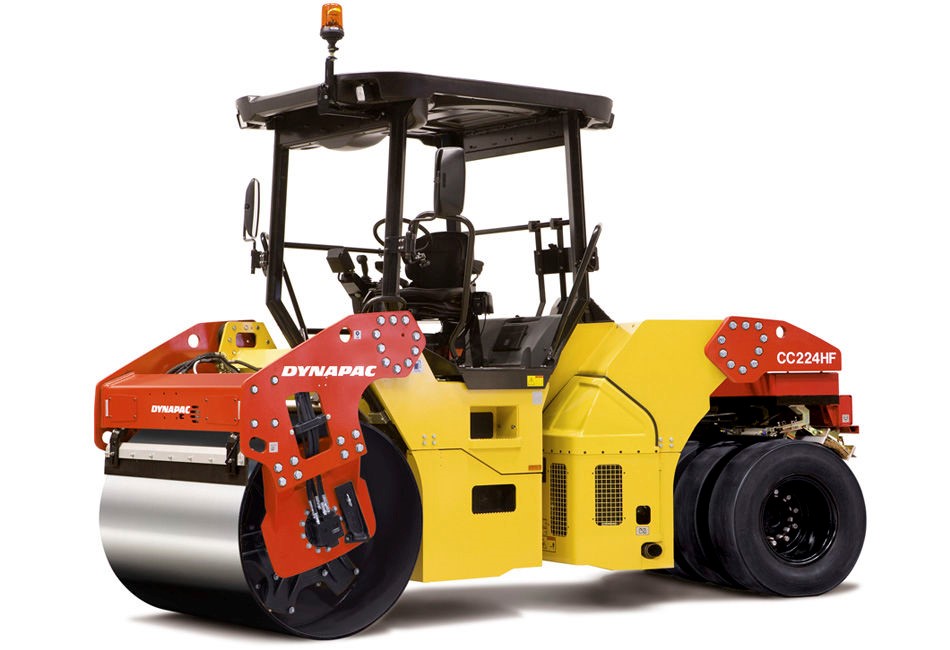

Los compactadores mixtos de neumáticos y de cilindro vibratorio (“combination rollers“) se usan principalmente en la compactación de firmes asfálticos. No obstante, en obras de tierra presentan la ventaja de combinar la acción profunda del cilindro vibratorio con el sellado superficial producido por el eje trasero formado por 3 o 4 neumáticos. Ambas partes pueden estar articuladas o presentar un bastidor rígido. La tracción suele darse en ambos ejes.
La anchura de compactación suele ser de 1,70 m, con modelos que llegan a 2,30 m. El diámetro del rodillo varía de 1,10 a 1,50 m, repartiéndose el peso en un 40% sobre el cilindro y el resto en las ruedas neumáticas. El peso oscila entre 7 y 16 t. La carga por rueda neumática suele ser de 2 a 3 t, lo que supone una carga lineal unitaria comprendida entre 25 y 30 kp/cm.
Las frecuencias de trabajo oscilan entre 25-40 Hz con amplitudes nominales a elegir, normalmente, entre dos o tres valores inferiores a 1 mm. La velocidad llega a 15 km/h, aunque la de trabajo puede ser de 7 km/h.
Este tipo de compactador mixto puede ser interesante en determinadas obras, pero hay que tener en cuenta que el rendimiento es comparativamente menor que el obtenido por dos máquinas por separado.

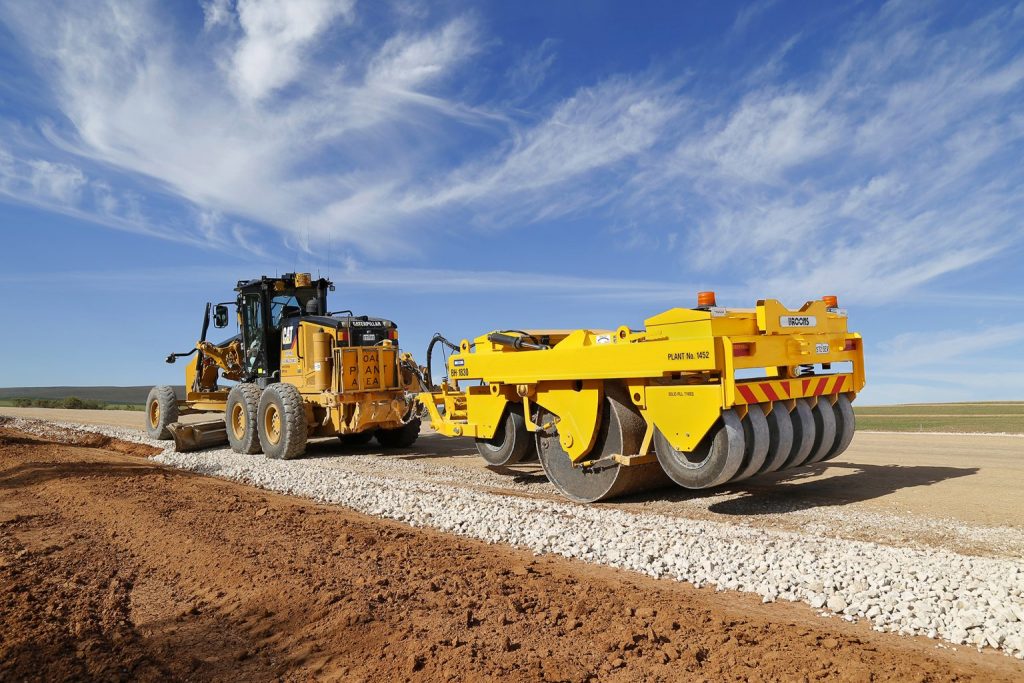

En ocasiones (Figura 2), puede ser este compactador híbrido remolcado. Son máquinas de mayor durabilidad, con un bastidor de alta resistencia capaz de lastrar hasta 14 t.
Figura 2. Compactador mixto remolcado. https://www.broons.com/product/combination-roller/
Os paso un vídeo de un compactador mixto de la empresa CASE.
https://www.youtube.com/watch?v=fQ8XSgIlkZE
Referencias:
ABECASIS, J. y ROCCI, S. (1987). Sistematización de los medios de compactación y su control. Vol. 19 Tecnología carreteras MOPU. Ed. Secretaría General Técnica MOPU. Madrid, diciembre.
ROJO, J. (1988): Teoría y práctica de la compactación. (I) Suelos. Ed. Dynapac. Impresión Sanmartín. Madrid.
