Materiales que se pueden emplear en un terraplén

Figura 1. Terraplén de acceso a paso superior

Las dos condiciones esenciales que tiene que cumplir un suelo para que sea utilizable son:

  • Que sea posible su puesta en obra en las debidas condiciones.
  • Que la obra sea estable y las deformaciones que se produzcan durante su vida resulten tolerables.

Estas dos condiciones dependen, por un lado, de las características intrínsecas del material y por otro, del estado natural en que se encuentre, influido primordialmente por su contenido de humedad.

Los materiales a utilizar en un terraplén son aquellos fáciles de apisonar y que una vez compactados son resistentes a la deformación y poco sensibles a los cambios de humedad o a las heladas.

En España, el Pliego de Prescripciones Técnicas Generales establece, en su artículo 330 “Terraplenes”, distintos tipos de suelos, en función de su granulometría, plasticidad, capacidad de soporte o resistencia a la deformación, posibilidad de entumecimiento, densidad máxima Proctor y contenidos de materia orgánica. Se dividen en suelos intolerables, tolerables, adecuados y seleccionados.

El Pliego distingue en los terraplenes cuatro zonas: cimiento, núcleo, espaldón y coronación. El cimiento lo define “la parte inferior de un terraplén en contacto con la superficie de apoyo, siendo su espesor mínimo de un metro” y la coronación sería la “la parte superior del relleno tipo terraplén, sobre la que se apoya el firme, con un espesor mínimo de dos tongadas y siempre mayor de cincuenta centímetros“. El espaldón es “la parte exterior de relleno tipo terraplén que, ocasionalmente, formará parte de los taludes del mismo. No se considerarán parte del espaldón los revestimientos tipo vegetal, encachados, protecciones antierosión, etc.” El núcleo es la “parte del terraplén comprendida entre el cimiento y la coronación“. Se nombra explanada al nivel del asiento del firme.

Figura 2. Zonificación bajo la explanada de una carretera

Sin embargo, hay que matizar al respecto que, una vez eliminada la cobertura vegetal, puede existir una zona, en contacto con el firme -que es la parte superior del terraplén, y por tanto debería ser coronación-, pese a “estar por debajo de la superficie original del terreno“, y en segundo lugar, que si hay que hacer excavación adicional por presencia de material inadecuado, se ejecuta un “cajeado de desmonte“, que es una unidad de obra que debe cumplir especificaciones distintas a las exigidas al cimiento, por lo que deberemos diferenciarla. Por tanto, se propone definir el cimiento como “aquella parte del terraplén por debajo de la superficie original del terreno, que no corresponde a coronación ni a cajeado de desmonte“.

Los suelos inadecuados no cumplen las condiciones mínimas exigidas a los tolerables, y no pueden usarse en ninguna zona del terraplén. En núcleos y cimientos pueden emplearse los tolerables, adecuados o seleccionados. Los núcleos sujetos a inundación se formarán solo con suelos granulares (adecuados o seleccionados). En coronación deberán usarse suelos adecuados o seleccionados, aunque se pueden admitir los tolerables mejorados o estabilizados con cemento o cal.

Figura 3. Uso de suelos en función de la zonificación del terraplén, según PG-3

A efectos del artículo 330 del PG-3, los rellenos tipo terraplén estarán constituidos por materiales que cumplan alguna de las dos condiciones granulométricas siguientes:

  • Cernido, o material que pasa por el tamiz de 20 mm mayor del 70%
  • Cernido por el tamiz 0,080 mm mayor o igual al 35%

Se considerarán como suelos seleccionados aquellos que cumplen las siguientes condiciones:

  • Contenido en materia orgánica inferior al cero con dos por ciento (MO < 0,2%), según UNE 103204.
  • Contenido en sales solubles en agua, incluido el yeso, inferior al cero con dos por ciento (SS < 0,2%), según NLT 114.
  • Tamaño máximo no superior a cien milímetros (Dmax # 100 mm).
  • Cernido por el tamiz 0,40 UNE menor o igual que el quince por ciento (# 0,40 # 15%) o que en caso contrario cumpla todas y cada una de las condiciones siguientes:
    • Cernido por el tamiz 2 UNE, menor del ochenta por ciento (# 2 < 80%).
    • Cernido por el tamiz 0,40 UNE, menor del setenta y cinco por ciento (# 0,40 < 75%).
    • Cernido por el tamiz 0,080 UNE inferior al veinticinco por ciento (# 0,080 < 25%).
    • Límite líquido menor de treinta (LL < 30), según UNE 103103.
    • Índice de plasticidad menor de diez (IP < 10), según UNE 103103 y UNE 103104.

Se considerarán como suelos adecuados los que no pudiendo ser clasificados como suelos seleccionados cumplan las condiciones siguientes:

  • Contenido en materia orgánica inferior al uno por ciento (MO < 1%), según UNE 103204.
  • Contenido en sales solubles, incluido el yeso, inferior al cero con dos por ciento (SS < 0,2%), según NLT 114.
  • Tamaño máximo no superior a cien milímetros (Dmax ≤ 100 mm).
  • Cernido por el tamiz 2 UNE, menor del ochenta por ciento (# 2 < 80%).
  • Cernido por el tamiz 0,080 UNE inferior al treinta y cinco por ciento (# 0,080 < 35%).
  • Límite líquido inferior a cuarenta (LL < 40), según UNE 103103.
  • Si el límite líquido es superior a treinta (LL > 30) el índice de plasticidad será superior a cuatro (IP > 4), según UNE 103103 y UNE 103104.

Se considerarán como suelos tolerables los que no pudiendo ser clasificados como suelos seleccionados ni adecuados, cumplen las condiciones siguientes:

  • Contenido en materia orgánica inferior al dos por ciento (MO < 2%), según UNE 103204.
  • Contenido en yeso inferior al cinco por ciento (yeso < 5%), según NLT 115.
  • Contenido en otras sales solubles distintas del yeso inferior al uno por ciento (SS < 1%), según NLT 114.
  • Límite líquido inferior a sesenta y cinco (LL < 65), según UNE 103103.
  • Si el límite líquido es superior a cuarenta (LL > 40) el índice de plasticidad será mayor del setenta y tres por ciento del valor que resulta de restar veinte al límite líquido (IP > 0,73 (LL-20)).
  • Asiento en ensayo de colapso inferior al uno por ciento (1%), según NLT 254, para muestra remoldeada según el ensayo Proctor normal UNE 103500, y presión de ensayo de dos décimas de megapascal (0,2 MPa).
  • Hinchamiento libre según UNE 103601 inferior al tres por ciento (3%), para muestra remoldeada según el ensayo Proctor normal UNE 103500.

Se considerarán como suelos marginales los que no pudiendo ser clasificados como suelos seleccionados, ni adecuados, ni tampoco como suelos tolerables, por el incumplimiento de alguna de las condiciones indicadas para éstos, cumplan las siguientes condiciones:

  • Contenido en materia orgánica inferior al cinco por ciento (MO < 5%), según UNE 103204.
  • Hinchamiento libre según UNE 103601 inferior al cinco por ciento (5%), para muestra remoldeada según el ensayo Proctor normal UNE 103500.
  • Si el límite líquido es superior a noventa (LL > 90) el índice de plasticidad será inferior al setenta y tres por ciento del valor que resulta de restar veinte al límite líquido (IP < 0,73 (LL-20)).

Se considerarán suelos inadecuados:

  • Los que no se puedan incluir en las categorías anteriores.
  • Las turbas y otros suelos que contengan materiales perecederos u orgánicos tales como tocones, ramas, etc.
  • Los que puedan resultar insalubres para las actividades que sobre los mismos se desarrollen.

Referencias:

ABECASIS, J. y ROCCI, S. (1987). Sistematización de los medios de compactación y su control. Vol. 19 Tecnología carreteras MOPU. Ed. Secretaría General Técnica MOPU. Madrid, diciembre.

ROJO, J. (1988): Teoría y práctica de la compactación. (I) Suelos. Ed. Dynapac. Impresión Sanmartín. Madrid.

YEPES, V. (1995). Equipos y métodos de compactación. Servicio de Publicaciones de la Universidad Politécnica de Valencia. SP.UPV-797. 102 pp. Depósito Legal: V-1639-1995.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Estabilización de suelos con cemento

Figura 1. https://www.obrasurbanas.es/stabile-estabilizacion-suelos-carreteras/

Un suelo se puede estabilizar con cemento. Según el artículo 512 del PG3, consiste en la mezcla íntima, convenientemente compactada, de terreno, cemento, agua y eventualmente adiciones, a la cual se le exigen unas determinadas condiciones de insusceptibilidad al agua, resistencia y durabilidad.

En efecto, al fraguar e hidratarse los silicatos y aluminatos cálcicos anhidros, une las partículas del suelo, reduce su sensibilidad al agua, disminuye la deformación del suelo estabilizado y proporciona cierta resistencia a tracción según la dosificación empleada. Se pueden estabilizar tanto los suelos granulares como los de grano fino, excepto si son muy plásticos o presentan mucha humedad. En este último caso, se podrían tratar previamente con cal. No se podrán utilizar suelos con material vegetal u orgánica, o cualquier otra sustancia que perjudiquen el fraguado del cemento.

Según las propiedades de la mezcla resultante, el suelo estabilizado con cemento se puede dividir en dos grupos:

  • Suelos mejorados con cemento, al que se agrega una cantidad relativamente pequeña de cemento para mejorar algunas propiedades, como es su sensibilidad a los cambios de humedad o su mayor capacidad de soporte, quedando suelto el material tras su tratamiento. Es una técnica orientada a mejorar las explanadas. La mezcla se realiza in situ, con dosificaciones inferiores al 3% sobre el peso seco del suelo. El PG3 los clasifica en S-EST 1 y S-EST 2.
  • Suelos estabilizados con cemento, donde tras el fraguado del cemento, se obtiene un material con cierta resistencia mecánica. No se trata de un hormigón, pues los granos no se ven envueltos en pasta de cemento, sino que su unión es puntual. El PG3 los divide en S-EST 3 si la resistencia a compresión a 7 días es de 1,5 MPa, para uso en explanadas, y los suelos estabilizados para subbases y bases, donde se eleva dicha resistencia mínima a 2,5 MPa. En este último caso, su denominación habitual es suelocemento, cuya fabricación se realiza en central. Se exige un adecuado curado, lo que implica que tras la extensión y compactación de la capa, se riega con una emulsión bituminosa de rotura rápida para evitar la evaporación prematura.

Se necesitaría un elevado contenido de cemento si el suelo presenta muchos finos plásticos, lo que, además, dificultaría el mezclado. Por ello se limitan los tratamientos con cemento a suelos que cumplan las siguientes condiciones:

  • Límite líquido < 40 en los S-EST 2 y S-EST 3
  • Índice de plasticidad < 15
  • Cernido ponderal por el tamiz UNE 2 mm > 20 %
  • Cernido ponderal por el tamiza UNE 0,063 mm ≤ 35 % (50 % en los S-EST 1 y S-EST 2)

Con carácter general, el procedimiento constructivo de una estabilización con cemento para por las siguientes fases: preparación del terreno, mezclado “in situ” o en central, compactación, ejecución de juntas y curado de la mezcla. Normalmente se compacta por capas de 20 a 30 cm.

Los cementos más adecuados para estabilizar suelos son aquellos que presentan un plazo elevado para que se puedan trabajar fácilmente, un moderado calor de hidratación y un lento desarrollo de resistencia que minimice las fisuras de retracción. Por ello son adecuados cementos con mayor contenido de adiciones activas (escorias de horno alto, puzolanas naturales y cenizas volantes), tales como los tipos CEM III, IV y V.

Os dejo un enlace al “Manual de estabilización de suelos con cemento o cal” que creo os puede ser de ayuda. También os aconsejo acudir a la página web de ANTER (Asociación Nacional Técnica de Suelos y Reciclado de Firmes).

Aquí podéis ver una pequeña explicación de la profesora Ana María Pérez, de la Universitat Politècnica de València, de lo que es un suelocemento.

Os dejo algunos vídeos de esta técnica de mejora de suelos.

A continuación os dejo una guía de soluciones para obras de estabilización de suelos, ejecución de suelo-cemento in situ y reciclado de firmes elaborada por la Asociación Nacional Técnica de Estabilizados de Suelos y Reciclados de Firmes (ANTER).

Descargar (PDF, 5.38MB)

Referencias:

JOFRE, C.; KRAEMER, C. (dir.) (2008). Manual de estabilización de suelos con cemento o cal. Instituto Español del Cemento y sus Aplicaciones (IECA), 217 pp.

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

YEPES, V. (2014). Maquinaria para la fabricación y puesta en obra de mezclas bituminosas. Apuntes de la Universitat Politècnica de València. Ref. 749.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Estabilización de suelos con cal

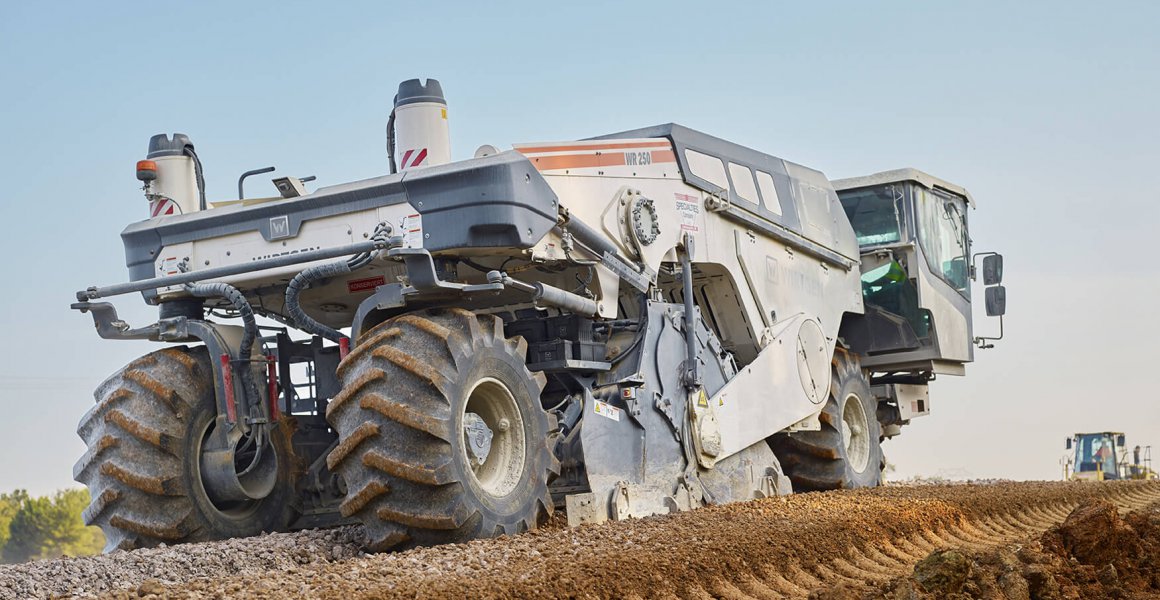

Figura 1. Estabilizadora de suelos WR 250 de Wirtgen. http://caltek.com.co/tratamiento-de-suelos-con-cal/

Los trabajos de construcción se ven dificultados por la presencia de arcilla y un alto contenido de agua en un suelo. Una alternativa a la sustitución del suelo es la estabilización mediante cal. El efecto estabilizador de la cal sobre el suelo se obtiene mezclándolo y compactándolo con cal aérea (viva o apagada) y agua. Los suelos más adecuados son los de granulometría fina y notable plasticidad. Se emplea cal con una riqueza en CaO superior al 90%. Dependiendo del caso, se agrega un 4-7 % de cal apagada o del 2-5 % de cal viva sobre el peso seco del suelo. Hay que proteger a los operarios si se emplea la cal viva, evitando el contacto con la piel. La mezcla se puede realizar “in situ” (Figura 1) o en central. Algunos autores (Bouzá, 2003) diferencian entre la mejora y la estabilización de un suelo con cal en función de la ganancia mínima de resistencia a compresión simple sobre el valor inicial del suelo de 350 kPa.

La cal viva (óxido de calcio) seca de forma efectiva la humedad del suelo por hidratación y evaporación, al reaccionar de forma exotérmica. Se puede bajar entre un 2% y un 5% la humedad en función de la cal añadida y las condiciones del suelo. Este proceso es inmediato tras adicional la cal. Otro efecto inmediato es una reacción rápida de floculación e intercambio iónico que modifica la granulometría, la textura y la compacidad del suelo, así como la propiedad de retener el agua. A continuación, se forman nuevos productos químicos mediante una reacción muy lenta de tipo puzolánico, elevándose el pH del suelo a valores en torno al 12,5. La sílice y la alúmina del suelo se combinan con la cal en presencia de agua para formar silicatos y aluminatos cálcicos insolubles, lo que supone una mejora de las características resistentes, así como una mayor estabilidad frente a las heladas.

El proceso de ejecución “in situ” pasa por la distribución uniforme de la cal viva o apagada mediante equipos mecánicos con la dosificación fijada de dos formas posibles (Cabrera et al., 2012):

  • Por vía seca, extendiendo previamente la cal en forma de polvo o granes sobre la superficie de trabajo, antes de mezclarla con el suelo.
  • Por vía húmeda, en forma de lechada de cal hidratada o apagada elaborada previamente por equipos mecánicos.

Estos tratamientos se utilizan cuando es imposible disponer de materiales alternativos, pues su coste puede ser limitante en caso contrario. Su uso habitual es en capas de subbase y base para pavimentos de viales y carreteras, infraestructuras de ferrocarriles y pistas aeroportuarias para aumentar su capacidad portante y reducir su susceptibilidad al agua de suelos arcillosos. Los suelos a tratar con cal no contendrán materia orgánica o vegetal, ni elevados contenidos de sulfatos solubles. En el caso de subbases y bases de firmes, el suelo antes del tratamiento no contendrá partículas de tamaño superior a 80 mm o a la mitad del espesor de la tongada compactada. Además, el rechazo del tamiz 0,080 UNE será inferior al 85% en peso. La efectividad del tratamiento depende del nivel de arcilla presente (al menos, del 7%) y de su capacidad para reaccionar.

La estabilización con cal aumenta tanto el límite líquido como el plástico, así como muy ligeramente su índice de plasticidad en suelos con IP<15. Sin embargo, reduce el índice plástico en los suelos de plasticidad media-alta (IP>15), desactivando total o parcialmente la actividad de las arcillas, consiguiendo de esta forma una menor susceptibilidad al agua. Asimismo, permite densificar suelos con una humedad natural elevada al incrementar la humedad óptima de compactación. No obstante, la estabilización con cal disminuye la densidad máxima Proctor del suelo original. Como contrapartida, se incrementa el esfuerzo cortante con el porcentaje de cal, el tiempo transcurrido, la temperatura de curado y la disgregación del suelo durante la ejecución.

El suelo se desmenuza fácilmente y se vuelve granular con la cal. El aumento del límite plástico y de la humedad óptima de compactación facilitan su puesta en obra. El mezclado se realiza habitualmente en dos etapas, con un tiempo de reacción intermedio de 1 a 2 días. Los equipos modernos de mezclado “in situ” disponen de un mezclador situado en la parte central de la máquina (Figura 2). Esta cámara de mezclado puede tener unas barras de impacto en su zona delantera para disgregar las partículas gruesas, y una o dos compuertas de apertura regulable, y un sistema de difusores para la distribución del agua, lechada o aditivos de líquidos.

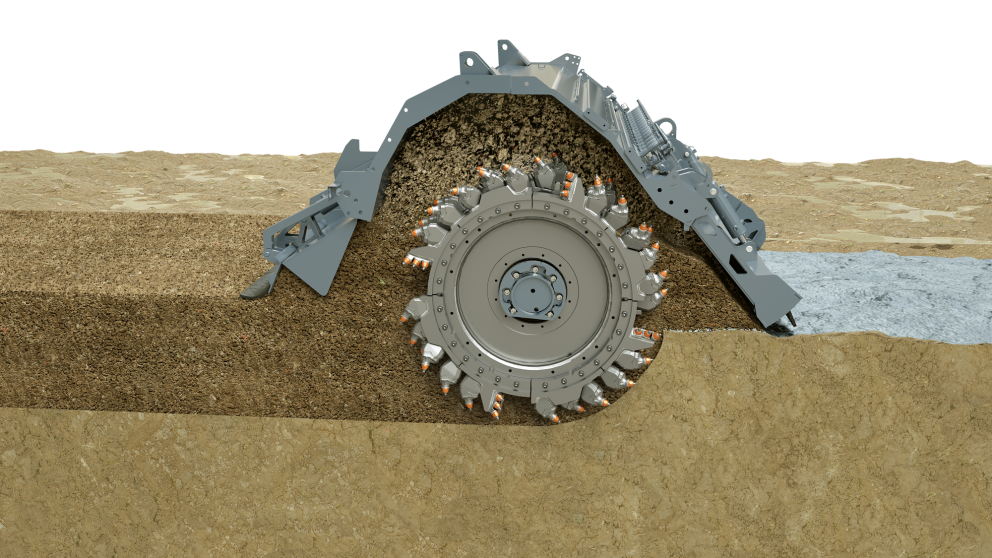

Figura 2. Estabilización “in situ” mediante un rotor de fresado y mezcla. https://www.wirtgen-group.com/es-bo/aplicaciones/obras-de-movimiento-de-tierras/estabilizacion/

Los suelos granulares suelen estabilizarse con cemento, pero se puede usar cal, sobre todo si se añaden cenizas volantes. A largo plazo, estas cenizas forman materiales cementantes. Las dosis de cal y cenizas oscilan entre el 3-5 % y el 10-20 %, respectivamente.

En el artículo 512 Suelos estabilizados in situ se establecen las especificaciones para el tratamiento de suelos con cal en el ámbito español de las carreteras. Los suelos estabilizados in situ S-EST1 y S-EST2 se pueden conseguir con cal o con cemento. El S-EST3 se obtiene solo con cemento.

Os dejo a continuación las recomendaciones de la Junta de Andalucía para los pliegos de especificaciones técnicas generales para el tratamiento de los suelos con cal.

Descargar (PDF, 384KB)

Os dejo un vídeo sobre la estabilización de suelos por la vía húmeda de la Asociación Antera.

Podéis ver a continuación varios vídeos donde se puede ver cómo se ejecuta la estabilización con cal.

Referencias:

BAUZÁ, J.D. (2003). Estabilización de suelos con cal. Mezclas con cemento en las infraestructuras del transporte, Madrid, 30 de enero, 37 pp.

CABRERA, F.; NAVARRO, J.J.; ESTAIRE, J.; RUIZ, M.S. (2012). Nuevas prescripciones de estabilización de suelos con cal para rellenos de terraplén en líneas de alta velocidad de ADIF. Revista Vía Libre – Técnica, 5, pp. 1-9.

JOFRE, C.; KRAEMER, C. (dir.) (2008). Manual de estabilización de suelos con cemento o cal. Instituto Español del Cemento y sus Aplicaciones (IECA), 217 pp.

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

YEPES, V. (2014). Maquinaria para la fabricación y puesta en obra de mezclas bituminosas. Apuntes de la Universitat Politècnica de València. Ref. 749.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Control de calidad de la compactación de un suelo

Figura 1. Compactador vibratorio de rodillo liso. https://construction.trimble.com

En la ejecución de los terraplenes son objeto de control los suelos utilizados, la extensión, la compactación y la geometría. La vigilancia de la compactación consistirá en la comprobación de que el producto final cumple las especificaciones. Ya vimos que no solo la densidad, sino otras condiciones como la deformación o el asiento máximo bajo carga pueden medir si se ha logrado o no dicho objetivo.

La medida del porcentaje de compactación, o lo que es lo mismo, de la densidad “in situ” del suelo, puede hacerse a través de la extracción de una muestra del terreno, o bien mediante el uso de aparatos nucleares, más rápidos y con menores errores debidos al operador.

Otros procedimientos suponen evaluar la deformabilidad del terreno, mediante el módulo de deformación o medidas de deflexiones del suelo al paso de cargas.

El control de calidad de esta unidad de obra puede realizarse mediante una comprobación del producto terminado, o bien por una verificación del proceso, teniendo ambos sistemas sus ventajas e inconvenientes.

Durante mucho tiempo, la filosofía subyacente en las relaciones cliente-proveedor se han basado en la desconfianza y las partes se consideraban adversarios. Resulta de interés lo que Juran y Gryna (1995) decían al respecto: “… algunos compradores veían a sus proveedores como criminales potenciales que podían tratar de que sus productos defectuosos pasaran la inspección al ser recibidos”.

En la actualidad, se va asumiendo la necesidad de que la relación entre compradores y proveedores -dirección técnica y contratista-, se base en el respeto mutuo y la cooperación, pues de esta forma se benefician las dos partes. El intercambio de información de todo tipo y la colaboración en la resolución de problemas son aspectos fundamentales en la consecución de componentes de calidad. En este sentido, el proveedor no solo suministra productos de calidad, sino que, además, facilita la información que evidencia que su Sistema de Calidad (por ejemplo, basado en ISO 9001) es eficiente. Con ello se garantiza y se asegura la calidad ganándose la confianza del comprador.

Control del producto terminado o de recepción

Es el clásico procedimiento contractual, en el cual sólo se comprueba la densidad final alcanzada en una serie de puntos. Se establecen lotes de control y el muestreo se hace de forma aleatoria. En este tipo de verificación, el constructor puede establecer el sistema de trabajo que considere adecuado, siempre que luego cumpla con las especificaciones.

El sistema está indicado cuando tanto los materiales como los métodos de compactación no son demasiado homogéneos. Ello suele coincidir con ritmos de obra de medios a bajos, permitiendo la realización de un número elevado de determinaciones de densidad.

Existen dos grandes grupos o tendencias en cuanto al control de calidad por “resultado” (remitimos a bibliografía específica la descripción de estos procedimientos de control de calidad):

1) Control por peso específico:

            1.1.- Métodos directos:

                        1.1.1.- Clásicos: Arena, membrana, aceite, grandes catas, etc.

                        1.1.2.- Isótopos radiactivos.

            1.2.- Métodos indirectos: medición de asientos.

2) Control de la capacidad portante:

            2.1.- Métodos estáticos: placa de carga.

            2.2.- Métodos dinámicos: deflexiones, dinaplaca, compactímetros.

El PG3 resume en tres los ensayos de referencia, con las siguientes especificaciones:

Ensayo de compactación Proctor:

El Proyecto, o en su defecto el Director de las Obras, señalará, entre el Proctor normal (PN) o el Proctor modificado (PM), el ensayo a considerar como Proctor de referencia (PR). En caso de omisión se considerará como ensayo de referencia el PM.

En este sistema de control, se clasificarán los materiales a utilizar en grupos cuyas características sean similares. A estos efectos se consideran similares aquellos materiales en los que se cumpla, en un mínimo de 3 muestras ensayadas, lo siguiente:

  • Pertenencia al mismo tipo de clasificación definida por el PG3.
  • Rangos de variación de la densidad seca máxima en el PR no superiores al 3%.
  • Rangos de variación de la humedad óptima en el PR no superiores al 2%.

Dentro de cada grupo se establecerán los correspondientes valores medios de la densidad seca máxima y de la humedad óptima que servirán de referencia para efectuar el análisis de los resultados del control. Se determinará asimismo la zona de validez que se indica después.

El volumen de cada uno de esos grupos será mayor de 20.000 m3. En caso contrario se recurrirá a otro procedimiento de control.

En el caso de que los materiales procedentes de una misma zona de extracción no puedan agruparse de la forma anteriormente descrita ni sea posible separarlos para su aprovechamiento, no será aplicable el método de control de producto terminado mediante ensayos Proctor, debiéndose recurrir al empleo intensivo del ensayo de carga con placa según NLT 357, con alguno complementario como el de huella según NLT 256, o el método de control de procedimiento, según determine el Director de las Obras.

Ensayo de carga con placa:

Para determinar el módulo de deformación del relleno tipo terraplén se utilizará el ensayo de carga con placa. Las dimensiones de dicha placa serán tales que su diámetro o lado sea al menos 5 veces superior al tamaño máximo del material utilizado. En ningún caso la superficie de la placa será inferior a 700 cm2. El ensayo se realizará según la metodología NLT 357 aplicando la presión, por escalones, en dos ciclos consecutivos de carga.

En caso de necesidad, el Proyecto podrá fijar otras condiciones de ensayo que las de la norma indicada, en cuyo caso deberá establecer los valores correspondientes a exigir para el módulo de deformación del segundo ciclo de carga Ev2, y para la relación K entre módulos de segundo y primer ciclos de carga.

Ensayo de la huella

En el caso de realizar el ensayo de la huella se utilizará la norma NLT 256, en la que se indica el control de asientos, sobre 10 puntos separados 1 m, antes y después del paso del camión normalizado.

El ensayo de huella se efectuará correlacionado con el ensayo de placa de carga NLT 357 y por tanto los valores de huella admisibles serán aquellos que garanticen el resultado de la placa de carga. Los mismos serán establecidos por el Director de las Obras a propuesta del Contratista apoyada por los correspondientes ensayos de contraste.

En todo caso los valores de huella admisible no serán superiores a los siguientes:

  • En cimiento, núcleo y espaldones: 5 mm.
  • En coronación: 3 mm.

El artículo 330 del PG3 establece las siguientes definiciones relativas al plan de control de calidad:

Definición de lote:

Dentro del tajo a controlar se define como “lote”, que se aceptará o rechazará en conjunto, al menor que resulte de aplicar a una sola tongada de terraplén los siguientes criterios:

  • Una longitud de carretera (una sola calzada en el caso de calzadas separadas) igual a 500 m.
  • En el caso de la coronación una superficie de 3.500 m2 y en el resto de las zonas, una superficie de 5.000 m2 si el terraplén es de menos de 5 m de altura y de 10.000 m2 en caso contrario. Descontando siempre en el conjunto de estas superficies unas franjas de 2 m de ancho en los bordes de la calzada y los rellenos localizados según lo definido en el artículo 332, “Rellenos localizados” del PG3.
  • La fracción construida diariamente.
  • La fracción construida con el mismo material, del mismo préstamo y con el mismo equipo y procedimiento de compactación.

Nunca se escogerá un lote compuesto de fracciones correspondientes a días ni tongadas distintas, siendo por tanto entero el número de lotes escogido por cada día y tongada.

Muestras y ensayos a realizar en cada lote:

Dentro de la zona definida por el lote se escogen las siguientes muestras independientes:

  • Muestra de superficie: Conjunto de 5 puntos, tomados en forma aleatoria de la superficie definida como lote. En cada uno de estos puntos se determinará su humedad y densidad.
  • Muestra de borde: En cada una de las bandas de borde se fijará un punto por cada 100 m o fracción. Estas muestras son independientes de las anteriores e independientes entre sí. En cada uno de estos puntos se determinará su humedad y densidad.
  • Determinación de deformaciones: En coronación se hará un ensayo de carga con placa según NLT 357 por cada uno de los lotes definidos con anterioridad. En el resto de las zonas el Director de las Obras podrá elegir entre hacer un ensayo de placa de carga por cada lote o bien hacer otro tipo de ensayo en cada lote, como puede ser el de huella, de forma que estando convenientemente correlacionadas se exijan unos valores que garanticen los resultados del ensayo de placa de carga, aspecto este que se comprobará, al menos, cada 5 lotes.

La determinación de deformaciones habrá de realizarse siempre sobre material en las condiciones de densidad y grado de saturación exigidas, aspecto que, en caso de duda, y en cualquier caso que el Director de las Obras así lo indique, habrá de comprobarse. Incluso se podrá obligar a eliminar la costra superior de material desecado antes de realizar el ensayo.

Para medir la densidad seca “in situ” podrán emplearse procedimientos de sustitución (método de la arena UNE 103503, método del densímetro, etc.), o preferentemente métodos de alto rendimiento como los métodos nucleares con isótopos radiactivos. En todo caso, antes de utilizar estos últimos, se calibrarán sus resultados con las determinaciones dadas por los procedimientos de sustitución. Esta calibración habrá de ser realizada para cada uno de los grupos de materiales definidos anteriormente y se comprobará al menos una vez por cada 10 lotes ensayados. De forma análoga se procederá con los ensayos de humedad, por secado según UNE 103300 y nucleares.

Para espesores de tongada superiores a 30 cm se garantizará que la densidad y humedad medidas se corresponden con las del fondo de la tongada.

Para la aceptación de la compactación de una muestra el valor medio de la densidad de la muestra habrá de cumplir las condiciones mínimas impuestas en el PG3. Además, al menos el 60 % de los puntos representativos de cada uno de los ensayos individuales en un diagrama humedad-densidad seca, han de encontrarse dentro de la zona de validez que a continuación se define, y el resto de los puntos no podrán tener una densidad inferior en más 30 kg/m3 a las admisibles según lo indicado en el PG3, en el Proyecto o por el Director de las Obras.

La zona de validez es la situada por encima de la curva Proctor de referencia, normal o modificado según el caso, y entre las líneas de isosaturación correspondientes a los límites impuestos al grado de saturación, en el Proyecto o en su defecto en el PG3.

Dichas líneas límite, salvo indicación en contra del Proyecto, serán aquellas que pasen por los puntos de la curva Proctor de referencia correspondientes a humedades de -2 % y +1 % de la óptima. En el caso de suelos expansivos o colapsables los puntos de la curva Proctor de referencia serán los correspondientes a humedades de -1 % y +3 % de la óptima de referencia.

Figura 2. Control de compactación. http://www.geoconstruye.com

La humedad de las capas compactadas no será causa de rechazo, salvo cuando, por causa justificada, se utilicen suelos con características expansivas. En este caso, si no está previsto en el pliego de prescripciones técnicas, estos suelos deberán ser objeto de un estudio cuidadoso en laboratorio en el que se determinarán los valores de humedad y densidad a obtener en obra y los márgenes de tolerancia.”

Vemos que se trata de controles muestrales, de los que se pretenden inferir las características de la totalidad de la superficie ensayada. La inferencia estadística pretende obtener información de las muestras para conocer los parámetros poblacionales, cuantificando el riesgo de error en términos de probabilidad.

El lote es el conjunto del que se toma la muestra y sobre el que hay que tomar la decisión de aceptar o rechazar. Cada lote deberá haberse producido bajo condiciones homogéneas y durante un período de tiempo determinado.

Llegados a este punto es necesario hacer la siguiente consideración, basada en los fundamentos estadísticos de los planes de muestreo: no es justo realizar tamaños de muestra proporcionales a los tamaños del lote, ya que se varían las probabilidades de aceptar el lote, y ello puede ser utilizado injustamente en beneficio propio por la parte que toma la decisión. De esta forma, si quien decide el tamaño del lote es el contratista, tenderá a lotes de pequeño tamaño -y por tanto reducidos tamaños de muestra-, pues así, la casi totalidad de los lotes serán aceptados incluso -injustamente- los de baja calidad. Si, por el contrario, quien decide el tamaño es la administración, tenderá a pedir lotes de gran tamaño pues, así, se aceptarán solamente los muy buenos aunque también lotes de buena calidad serán -injustamente- rechazados. Por tanto, no es lo mismo determinar lotes de 1.000 m2 y una muestra de una unidad, que lotes de 5.000 m2 y muestras de 5 unidades, o lotes de 10.000 m2 y muestras de 10 unidades.

La muestra aleatoria simple es aquella que se toma de tal forma que todos los conjuntos de n determinaciones del lote tienen la misma probabilidad de constituir la muestra o, lo que es equivalente, que todas las determinaciones que se puedan tomar del lote tienen la misma probabilidad de formar parte de la muestra. Se deben evitar ir a los sitios “peores”, o a los que el operador que realiza los ensayos le parecen “representativos”.

Conviene tener en cuenta que un punto de porcentaje no es una cosa nimia, puesto que un material completamente suelto tiene ya una densidad del orden del 85% de la de referencia.

Los pesos específicos “in situ” y las diferencias entre humedades “in situ” y la óptima siguen una distribución normal. Para situaciones generales es corriente un coeficiente de variación inferior al 3% respecto al peso unitario e inferior al 1,5% respecto a la diferencia entre la población de humedades y la óptima. Es interesante el concepto de “homogeneidad” aplicado por la norma Suiza (SNV 640585a) en cuanto al peso específico aparente húmedo que establece un coeficiente de variación máximo del 5% para dicha variable.

Control del proceso

Con objeto de limitar el número de ensayos, que puede ser prohibitivo en algunos casos, se trata de aumentar el nivel de fiabilidad del producto introduciendo especificaciones en la forma de ejecutar la unidad de obra. Así, según el tipo de suelo, se pueden fijar unas máquinas a utilizar, unos espesores máximos de capa y delimitar el número mínimo de pasadas necesarias. Otro método sería establecer todos estos parámetros en función de los resultados obtenidos para un material en un tramo de prueba.

Su uso está indicado para fuertes ritmos de producción con materiales y sistemas de ejecución homogéneos. La rapidez de ejecución impide la realización de ensayos de producto terminado en número suficiente, y a veces hay que tomar decisiones con rapidez y agilidad, sin merma en la calidad.

El control del “proceso” requiere un conocimiento previo del comportamiento de cada material, un control exhaustivo de la capacidad de trabajo de las máquinas y un método de trabajo estrictamente controlado.

Este tipo de control, combinado con el de producto final, presenta ventajas evidentes, pero supone cierto “compromiso” por parte de la Administración contratante en el proceso de ejecución, que a veces es difícil de establecer de forma contractual. A estas dificultades administrativas se sumarían los problemas técnicos debido al clima, lo que entorpece la elaboración de procedimientos específicos de control que sean homogéneos. No obstante, es un tipo de control que se lleva a cabo en distintos países, destacando el modelo francés. A pesar de sus ventajas, este procedimiento apenas se emplea en nuestro país.

La prevención conlleva el reconocimiento de que la calidad debe generarse durante el proceso y no ser inspeccionada cuando el producto está acabado. Es mejor adelantarse a los acontecimientos en vez de reaccionar constantemente cuando los fallos se producen. Incluso desde el punto de vista de la eficiencia económica, es más barato dedicar parte de los recursos a la prevención que asumir sin más los costes de la no calidad.

Los nucleodensímetros como aparatos de medida

El empleo de ensayos tradicionales como el método de la arena han sido desplazados por el empleo de nucleodensímetros ya que éstos permiten la obtención de la densidad y la humedad de un forma casi instantánea. Son equipos que poseen una fuente radiactiva en el extremo de la sonda que se introduce en el terreno y dos detectores de radiación. La fuente se compone de Cesio 137, el cual emite fotones gamma. Estos fotones, antes de llegar a los detectores, chocan con los electrones de los átomos del suelo. Una alta densidad implica un alto número de choques, siendo menor el número de fotones que llegan a los detectores. La fuente radiactiva también posee Americio-241: Berilio, que emite neutrones. El detector de neutrones localiza  la cantidad de los mismos que, debido a la presencia de átomos de hidrógeno del agua del suelo, son termalizados. Este mecanismo permite la obtención de la humedad.

Los nucleodensímetros tienen dos modos de obtener las densidades: transmisión directa (la sonda penetra en el material) y retrodispersión (en caso contrario). El modo de transmisión directa se debe emplear siempre que sea posible introducir la sonda en el material que se desea ensayar. El operador realiza un orificio en el suelo ayudándose de una pica y un mazo. La profundidad a la que debe introducirse la sonda deber ser igual o ligeramente inferior al espesor de la capa que se ensaya, para obtener una medición representativa de toda la capa.

El modo retrodispersión sólo debe utilizarse cuando la dureza de la capa impide la penetración de la sonda, como sucede en el hormigón en las mezclas bituminosas. En este caso sólo se mide la densidad de material situado hasta unos 8 cm por debajo de la superficie, perdiéndose la representatividad.

La prevención conlleva el reconocimiento de que la calidad debe generarse durante el proceso y no ser inspeccionada cuando el producto está acabado. Es mejor adelantarse a los acontecimientos en vez de reaccionar constantemente cuando los fallos se producen. Incluso desde el punto de vista de la eficiencia económica, es más barato dedicar parte de los recursos a la prevención que asumir sin más los costes de la no calidad.

A continuación dejo un vídeo sobre lo que es el densímetro nuclear.

Os dejo a continuación un vídeo sobre seguridad nuclear en el uso de medidores industriales nucleares, nucleodensímetros.

Referencias:

ABECASIS, J.; ROCCI, S. (1987). Sistematización de los medios de compactación y su control. Vol. 19 Tecnología carreteras MOPU. Ed. Secretaría General Técnica MOPU. Madrid, diciembre.

JURAN, J.M.; GRYNA, F.M. (1995). Análisis y planeación de la calidad: del desarrollo del producto al uso. McGraw Hill, 633 pp.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2014). Equipos de compactación superficial. Apuntes de la Universitat Politècnica de València, Ref. 187. Valencia, 113 pp.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5. Ref. 402.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
