Materiales que se pueden emplear en un terraplén

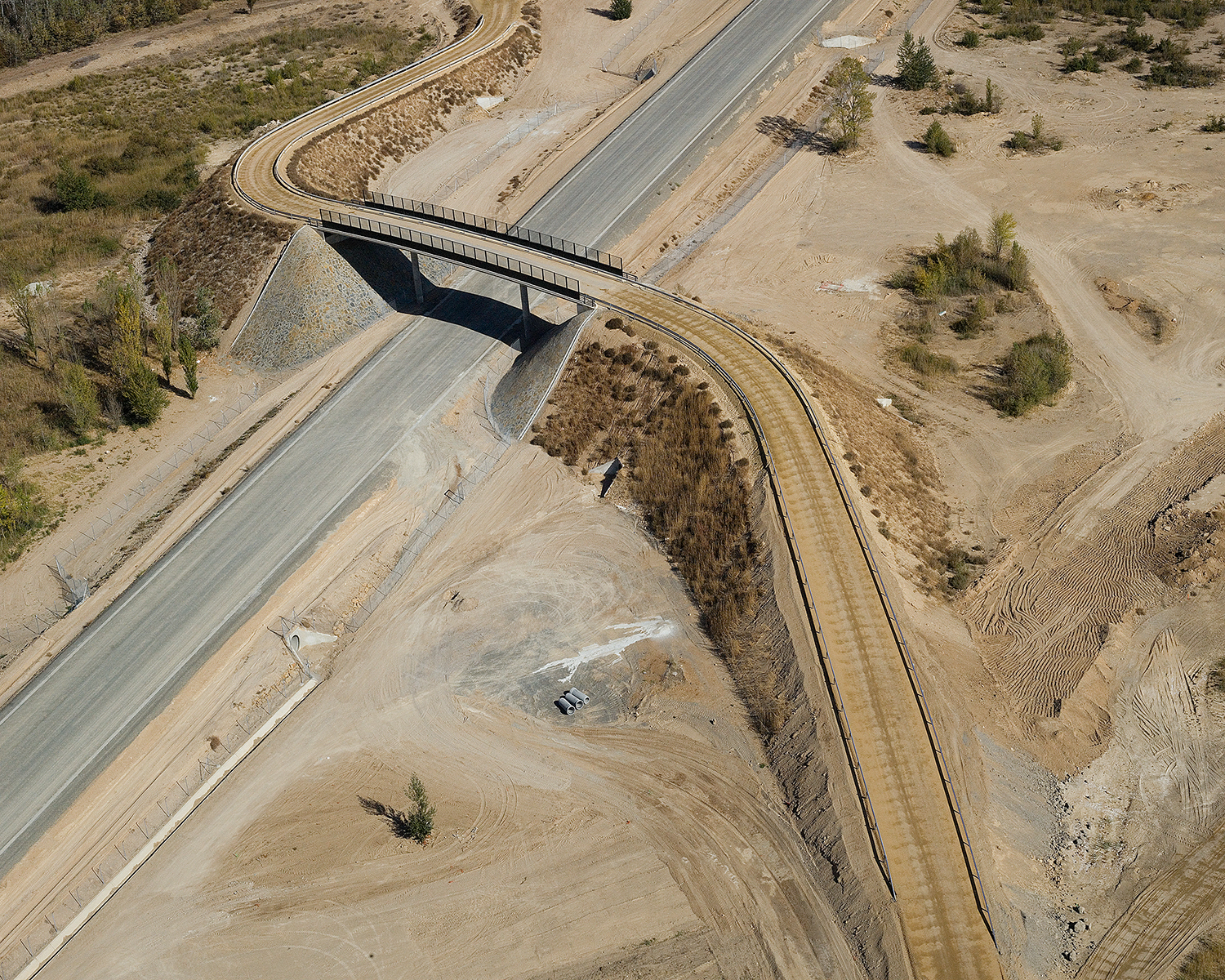

Figura 1. Terraplén de acceso a paso superior

Las dos condiciones esenciales que tiene que cumplir un suelo para que sea utilizable son:

  • Que sea posible su puesta en obra en las debidas condiciones.
  • Que la obra sea estable y las deformaciones que se produzcan durante su vida resulten tolerables.

Estas dos condiciones dependen, por un lado, de las características intrínsecas del material y por otro, del estado natural en que se encuentre, influido primordialmente por su contenido de humedad.

Los materiales a utilizar en un terraplén son aquellos fáciles de apisonar y que una vez compactados son resistentes a la deformación y poco sensibles a los cambios de humedad o a las heladas.

En España, el Pliego de Prescripciones Técnicas Generales establece, en su artículo 330 “Terraplenes”, distintos tipos de suelos, en función de su granulometría, plasticidad, capacidad de soporte o resistencia a la deformación, posibilidad de entumecimiento, densidad máxima Proctor y contenidos de materia orgánica. Se dividen en suelos intolerables, tolerables, adecuados y seleccionados.

El Pliego distingue en los terraplenes cuatro zonas: cimiento, núcleo, espaldón y coronación. El cimiento lo define “la parte inferior de un terraplén en contacto con la superficie de apoyo, siendo su espesor mínimo de un metro” y la coronación sería la “la parte superior del relleno tipo terraplén, sobre la que se apoya el firme, con un espesor mínimo de dos tongadas y siempre mayor de cincuenta centímetros”. El espaldón es “la parte exterior de relleno tipo terraplén que, ocasionalmente, formará parte de los taludes del mismo. No se considerarán parte del espaldón los revestimientos tipo vegetal, encachados, protecciones antierosión, etc.” El núcleo es la “parte del terraplén comprendida entre el cimiento y la coronación”. Se nombra explanada al nivel del asiento del firme.

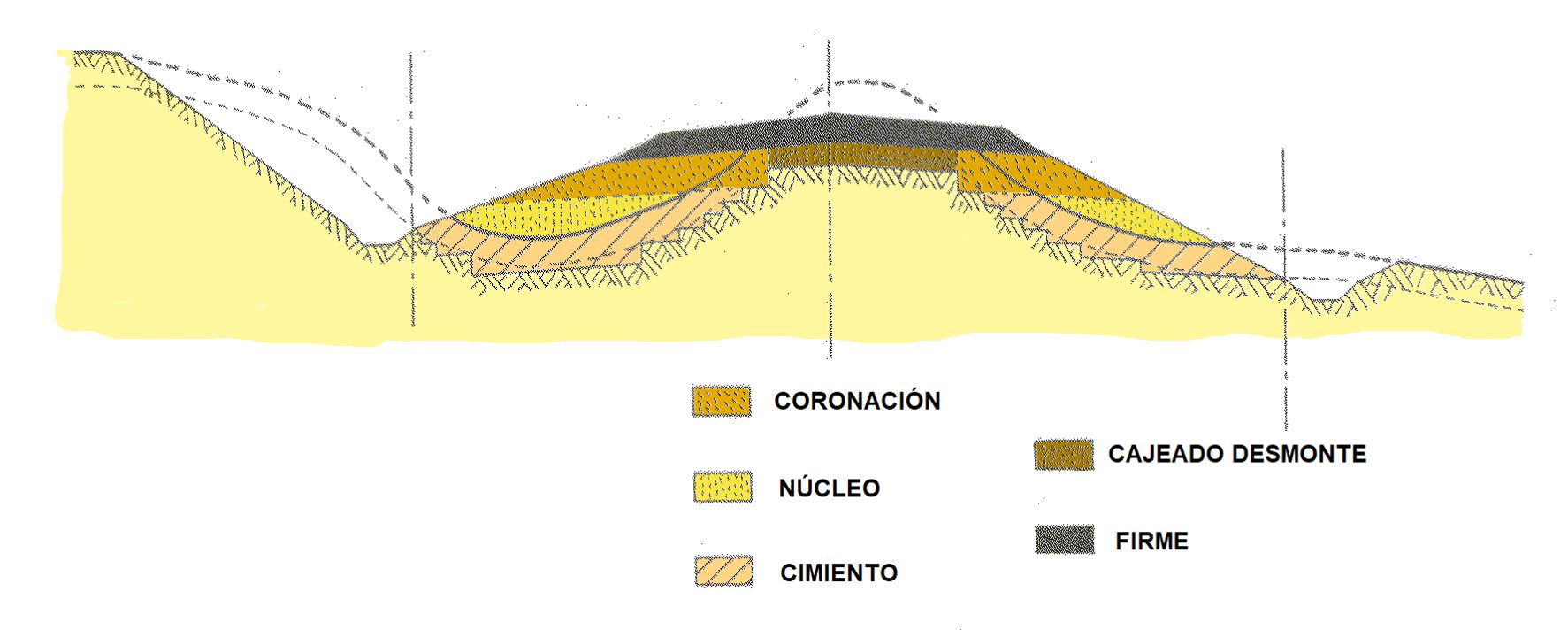

Figura 2. Zonificación bajo la explanada de una carretera

Sin embargo, hay que matizar al respecto que, una vez eliminada la cobertura vegetal, puede existir una zona, en contacto con el firme, —que es la parte superior del terraplén, y, por tanto, debería ser coronación—, pese a “estar por debajo de la superficie original del terreno”, y en segundo lugar, que si hay que hacer excavación adicional por presencia de material inadecuado, se ejecuta un “cajeado de desmonte”, que es una unidad de obra que debe cumplir especificaciones distintas a las exigidas al cimiento, por lo que deberemos diferenciarla. Por tanto, se propone definir el cimiento como “aquella parte del terraplén por debajo de la superficie original del terreno, que no corresponde a coronación ni a cajeado de desmonte”.

Los suelos inadecuados no cumplen las condiciones mínimas exigidas a los tolerables, y no pueden usarse en ninguna zona del terraplén. En núcleos y cimientos pueden emplearse los tolerables, adecuados o seleccionados. Los núcleos sujetos a inundación se formarán solo con suelos granulares (adecuados o seleccionados). En coronación deberán utilizarse suelos adecuados o seleccionados, aunque se pueden admitir los tolerables mejorados o estabilizados con cemento o cal.

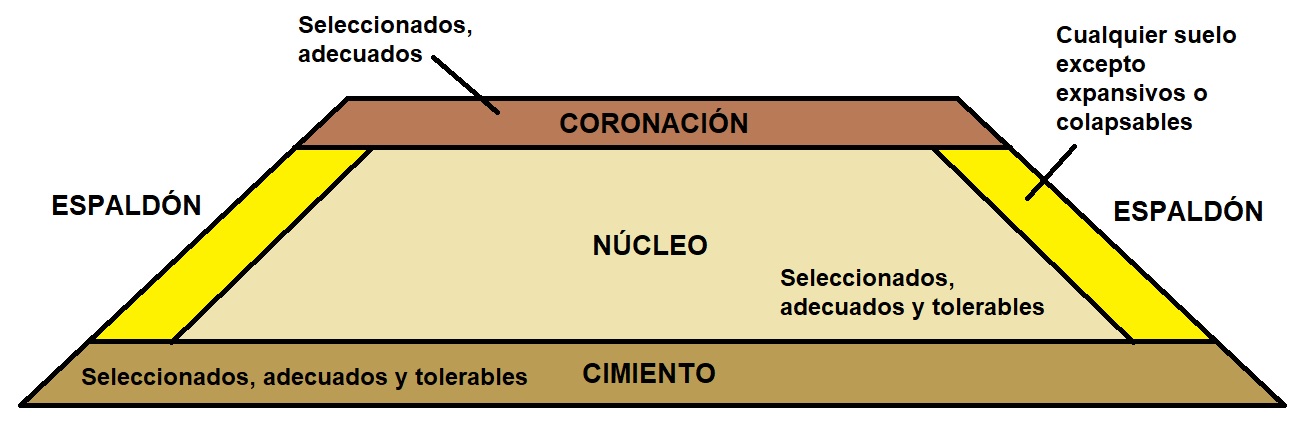

Figura 3. Uso de suelos en función de la zonificación del terraplén, según PG-3

A efectos del artículo 330 del PG-3, los rellenos tipo terraplén estarán constituidos por materiales que cumplan alguna de las dos condiciones granulométricas siguientes:

  • Cernido, o material que pasa por el tamiz de 20 mm mayor del 70%
  • Cernido por el tamiz 0,080 mm mayor o igual al 35%

Se considerarán como suelos seleccionados aquellos que cumplen las siguientes condiciones:

  • Contenido en materia orgánica inferior al cero con dos por ciento (MO < 0,2%), según UNE 103204.
  • Contenido en sales solubles en agua, incluido el yeso, inferior al cero con dos por ciento (SS < 0,2%), según NLT 114.
  • Tamaño máximo no superior a cien milímetros (Dmax # 100 mm).
  • Cernido por el tamiz 0,40 UNE menor o igual que el quince por ciento (# 0,40 ≤ 15%) o que en caso contrario cumpla todas y cada una de las condiciones siguientes:
    • Cernido por el tamiz 2 UNE, menor del ochenta por ciento (# 2 < 80%).
    • Cernido por el tamiz 0,40 UNE, menor del setenta y cinco por ciento (# 0,40 < 75%).
    • Cernido por el tamiz 0,080 UNE inferior al veinticinco por ciento (# 0,080 < 25%).
    • Límite líquido menor de treinta (LL < 30), según UNE 103103.
    • Índice de plasticidad menor de diez (IP < 10), según UNE 103103 y UNE 103104.

Se considerarán como suelos adecuados los que, no pudiendo ser clasificados como suelos seleccionados, cumplan las condiciones siguientes:

  • Contenido en materia orgánica inferior al uno por ciento (MO < 1%), según UNE 103204.
  • Contenido en sales solubles, incluido el yeso, inferior al cero con dos por ciento (SS < 0,2%), según NLT 114.
  • Tamaño máximo no superior a cien milímetros (Dmax ≤ 100 mm).
  • Cernido por el tamiz 2 UNE, menor del ochenta por ciento (# 2 < 80%).
  • Cernido por el tamiz 0,080 UNE inferior al treinta y cinco por ciento (# 0,080 < 35%).
  • Límite líquido inferior a cuarenta (LL < 40), según UNE 103103.
  • Si el límite líquido es superior a treinta (LL > 30) el índice de plasticidad será superior a cuatro (IP > 4), según UNE 103103 y UNE 103104.

Se considerarán como suelos tolerables los que, no pudiendo ser clasificados como suelos seleccionados ni adecuados, cumplen las condiciones siguientes:

  • Contenido en materia orgánica inferior al dos por ciento (MO < 2%), según UNE 103204.
  • Contenido en yeso inferior al cinco por ciento (yeso < 5%), según NLT 115.
  • Contenido en otras sales solubles distintas del yeso inferior al uno por ciento (SS < 1%), según NLT 114.
  • Límite líquido inferior a sesenta y cinco (LL < 65), según UNE 103103.
  • Si el límite líquido es superior a cuarenta (LL > 40) el índice de plasticidad será mayor del setenta y tres por ciento del valor que resulta de restar veinte al límite líquido (IP > 0,73 (LL-20)).
  • Asiento en ensayo de colapso inferior al uno por ciento (1%), según NLT 254, para muestra remoldeada según el ensayo Proctor normal UNE 103500, y presión de ensayo de dos décimas de megapascal (0,2 MPa).
  • Hinchamiento libre según UNE 103601 inferior al tres por ciento (3%), para muestra remoldeada según el ensayo Proctor normal UNE 103500.

Se considerarán como suelos marginales los que no pudiendo ser clasificados como suelos seleccionados, ni adecuados, ni tampoco como suelos tolerables, por el incumplimiento de alguna de las condiciones indicadas para estos, cumplan las siguientes condiciones:

  • Contenido en materia orgánica inferior al cinco por ciento (MO < 5%), según UNE 103204.
  • Hinchamiento libre según UNE 103601 inferior al cinco por ciento (5%), para muestra remoldeada según el ensayo Proctor normal UNE 103500.
  • Si el límite líquido es superior a noventa (LL > 90) el índice de plasticidad será inferior al setenta y tres por ciento del valor que resulta de restar veinte al límite líquido (IP < 0,73 (LL-20)).

Se considerarán suelos inadecuados:

  • Los que no se puedan incluir en las categorías anteriores.
  • Las turbas y otros suelos que contengan materiales perecederos u orgánicos tales como tocones, ramas, etc.
  • Los que puedan resultar insalubres para las actividades que sobre los mismos se desarrollen.

Referencias:

ABECASIS, J. y ROCCI, S. (1987). Sistematización de los medios de compactación y su control. Vol. 19 Tecnología carreteras MOPU. Ed. Secretaría General Técnica MOPU. Madrid, diciembre.

ROJO, J. (1988): Teoría y práctica de la compactación. (I) Suelos. Ed. Dynapac. Impresión Sanmartín. Madrid.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.
