Capas y bases tratadas: Gravaemulsión

La gravaemulsión es un tipo de mezcla bituminosa en frío que consiste en la mezcla íntima de áridos, emulsión asfáltica y agua, que convenientemente compactada, se utiliza para la construcción de capas de firmes de carreteras. La gravaemulsión se concibe como una técnica de estabilización de áridos marginales. Sin embargo, en España se identifica más con una mezcla de áridos de granulometría continua, relativamente duros y, en general, procedentes del machaqueo.

La mezcla se realiza con áridos húmedos y con una emulsión de rotura lenta. La emulsión puede ser catiónica o aniónica, pero siempre de betún puro. La emulsión aniónica se emplea con áridos calizos, mientras las catiónicas tienen mayor aplicabilidad, aunque de rotura más rápida. El artículo 213 del PG3 indica que se pueden emplear emulsiones de los tipos ECL-2 y EAL-2. Se puede adicionar agua y cemento, importantes para la fabricación, compactación y apertura al tráfico. Los porcentajes de ligante residual oscilan entre el 2 y 5 % sobre el peso seco de los áridos.

Figura 1. Extensión de una capa de  gravaemulsión. https://www.ateb.es/index.php/blog/item/212-grava-emul-que

Los áridos utilizados serán de características similares a los empleados en la gravacemento. Los husos granulométricos deben ser estrictos (GEA-1 y GEA-2). El equivalente de arena debe ser superior a 45. El artículo 514 del PG3 que regulaba el uso de la gravaemulsión fue derogado de la normativa actual del Ministerio de Fomento, que solo considera la utilización del suelocemento y de la gravacemento. La normativa autonómica sí que recoge su empleo. En general, se restringe al aprovechamiento de capas granulares procedentes de antiguos firmes para su uso en firmes provisionales o deformables, o bien capas de base para tráficos medios y ligeros, T2 a T4.

El proceso de ejecución será el que se indica a continuación:

  • Preparación de la superficie
  • Fabricación de la mezcla
  • Transporte de la mezcla
  • Extensión y compactación
  • Juntas de trabajo
  • Curado

Lo habitual es fabricar la gravaemulsión en centrales continuas, de forma similar a la fabricación de mezclas bituminosas en frío o de otras gravas tratadas. Estas centrales tendrán dispositivos adecuados para dosificar por separado la emulsión, el agua y los áridos. La mezcla se debe transportar en camiones de caja basculante, lisa y completamente limpia. Antes de extender la gravaemulsión, se debe comprobar que la capa subyacente tiene la densidad y geometría correctas. La extensión con calidad la realiza una extendedora, pero una motoniveladora tiene la ventaja de poder reperfilar (Figura 2). El espesor de la capa es de 6 a 15 cm, que se compacta con rodillos vibratorios o compactadores de neumáticos con alta carga por rueda. La compactación puede esperar sin problemas varias horas después del extendido. En caso de abrir al tráfico antes de extender la capa de rodadura, debe aplicarse un riego de sellado, con una dotación de betún residual de 200 a 500 g/m2 y arena.

Figura 2. Extensión de gravaemulsión con motoniveladora. https://www.eadic.com/mezclas-en-frio-con-emulsion-bituminosa-para-mantenimiento-de-carreteras/

La gravaemulsión se pondrá en obra si la temperatura ambiente, a la sombra, es superior a 2ºC en emulsiones catiónicas y 10ºC en las aniónicas. Pero si la temperatura ambiente tiende a aumentar, podrá fijarse en 5ºC la temperatura límite inferior para fabricar y extender la gravaemulsión en el caso de emulsiones aniónicas.

Tras la compactación y el curado, la capa de gravaemulsión presenta una elevada resistencia a compresión y a deformación bajo cargas lentas. Ello se debe a su granulometría continua, de elevado rozamiento interno. La presencia del mortero bituminoso le confiere una buena resistencia a tracción y flexión, así como una buena impermeabilidad. El módulo de elasticidad varía entre 2500 y 4000 MPa. Entre sus ventajas destaca su flexibilidad, buena compatibilidad con las capas granulares o bituminosas y su sencillez de fabricación y puesta en obra.

Dejo a continuación una publicación de la Asociación Técnica de Emulsiones Bituminosas (ATEB) sobre la gravaemulsión.

Descargar (PDF, 1.69MB)

Si bien está derogado el artículo 514 del PG3, os lo dejo a continuación por su interés.

Descargar (PDF, 269KB)

Referencias:

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

YEPES, V. (2014). Maquinaria para la fabricación y puesta en obra de mezclas bituminosas. Apuntes de la Universitat Politècnica de València. Ref. 749.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Estabilización de suelos con ligantes bituminosos

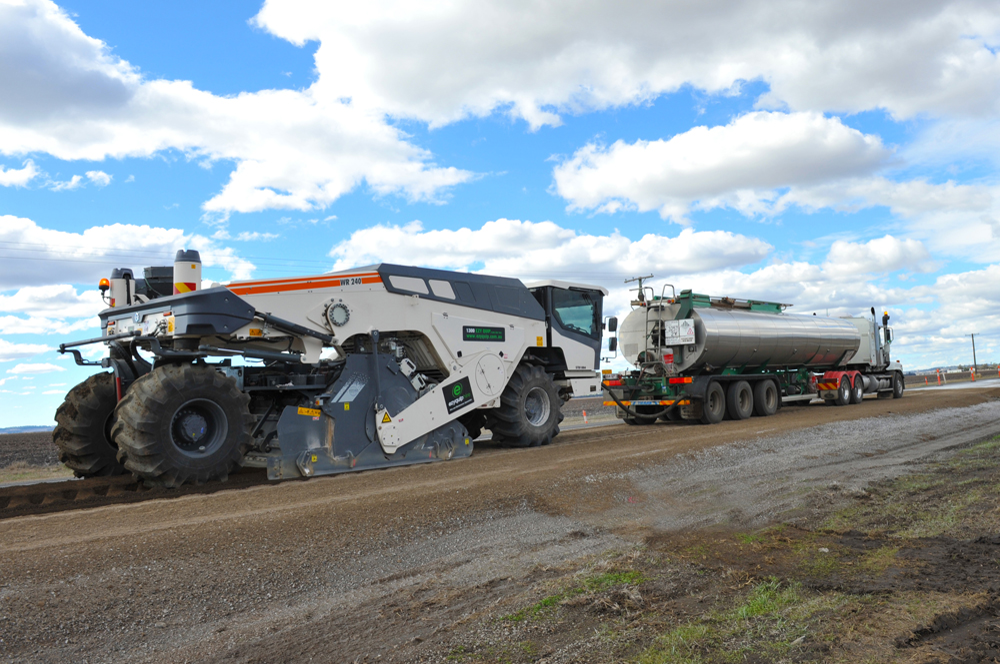

Figura 1. Estabilización de suelos con betún espumado. Fuente: https://www.i-q.net.au/main/research-to-expand-foamed-bitumen-applications

El uso de ligantes hidrocarbonados puede estabilizar suelos granulares con pocos finos y baja plasticidad. Consiste en la mezcla íntima y homogénea, compactada adecuadamente, de terreno, agua, ligante bituminoso y, en su caso, adiciones. El ligante bituminoso mejora las características resistentes del suelo, reduciendo su capacidad de absorción de agua e incrementando su cohesión.

Se trata de una técnica poco empleada por su elevado coste, pero que puede ser interesante, por ejemplo, con arenas de granulometría uniforme, como sería el caso de algunas regiones del norte de Francia, Países Bajos, la Pampa argentina o Arabia Saudí (Kraemer et al., 1999). También se emplea donde el coste de los betunes es asequible. Sería adecuado para suelos con menos del 20% del peso pasando por el tamiz 0,080 UNE, con un índice plástico IP<10, que puedan ser pulverizados económicamente y que estén exentos de cantidades perjudiciales de materia orgánica, arcillas de alta plasticidad o materiales micáceos (García Valcarce, 2003). La fracción cernida por el tamiz 0,40 de UNE cumplirá las condiciones siguientes: LL < 35 e IP < 15.

Dependiendo del tipo de suelo, método constructivo y condiciones meteorológicas, se emplean en este tipo de estabilización betunes fluidificados de viscosidad media, emulsiones bituminosas de rotura lenta y aceites pesados. El mezclado suele ejecutarse “in situ”, agregando agua al suelo para facilitar la mezcla de todos los componentes, aunque también se podría realizar en central. La mezcla debe realizarse de tal forma, y a la velocidad precisa para conseguir un material homogéneo y exento de concentraciones de ligante. Tras la colocación, debe compactarse la mezcla adecuadamente en el tajo.

Esta técnica de estabilización de suelos se encontraba en el artículo 511 del Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes hasta la entrada en vigor de la O.C. 297/88 que lo suprime. La justificación dada era la de una unidad de obra de escaso empleo, dejando su regulación a los pliegos de prescripciones técnicas particulares. La Orden FOM 891/2004 lo derogó definitivamente este artículo.

Resulta de interés el uso de la espuma de betún (“foamed bitumen”) en la estabilización de suelos. Se trata de una técnica también utilizada en el reciclado de pavimentos “in situ” o en la construcción de mezclas bituminosas en capas de base. El betún espumado se consigue inyectando una pequeña cantidad de agua fría (1 a 2% del peso del asfalto) y aire comprimido a una masa de betún caliente (160º C – 180º C), dentro de una cámara de expansión, generando espuma (Thenoux y Jamet, 2002). Se trata de una técnica relativamente nueva en su uso que permite producir mezclas asfálticas de un modo muy diferente a los sistemas tradicionales.

A continuación os dejo una conferencia sobre estabilización de suelos con emulsiones asfálticas del grupo TDM.

Os dejo a continuación un vídeo de una estabilización usando betún y cemento.



También os dejo una conferencia sobre estabilización de asfalto espumado de Sergio Serment.

Referencias:

GARCÍA VALCARCE, A. (dir.) (2003). Manual de edificación: mecánica de los terrenos y cimientos. CIE Inversiones Editoriales Dossat-2000 S.L. Madrid, 716 pp.

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

THENOUX, G.; JAMET, A. (2002). Tecnología del asfalto espumado. Revista Ingeniería de Construcción, 17(2):84.92.

YEPES, V. (2014). Maquinaria para la fabricación y puesta en obra de mezclas bituminosas. Apuntes de la Universitat Politècnica de València. Ref. 749.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
