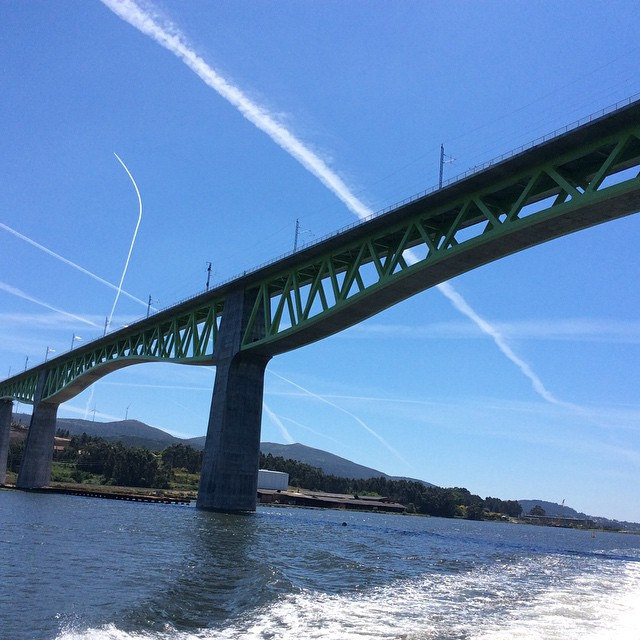

El viaducto del río Ulla, es una obra de celosía tipo mixta propiedad del Ministerio de Fomento (Dirección General de Ferrocarriles), proyectado por IDEAM, construido por la UTE Dragados-Tecsa. Se inauguró el 30 de marzo del 2015. Este puente se convirtió en el récord del mundo en la tipología de celosía mixta de alta velocidad con tres vanos de 225 + 240 + 225 m que superan al del puente de Nantenbach sobre el río Main, en Alemania, que ostentaba el récord desde su conclusión en 1993 con 208 m de luz.

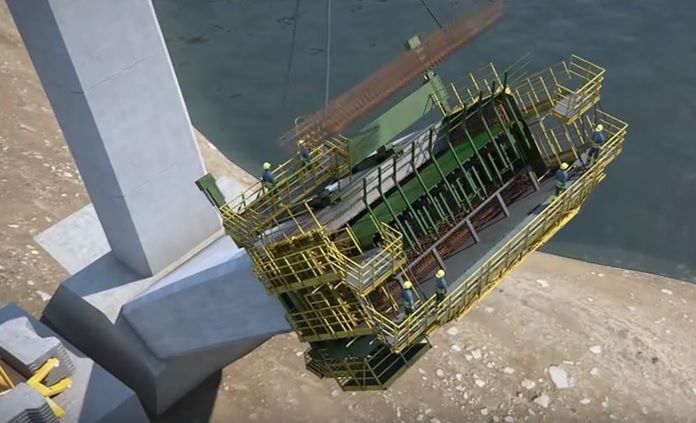

A continuación os paso una simulación en 3D realizada por la empresa PROIN3D del proceso constructivo propuesto para la ejecución de las cimentaciones del viaducto de río Ulla (Eje Atlántico de Alta Velocidad). Espero que os guste. Dura menos de 5 minutos.
También os dejo el artículo que describe el proceso constructivo de este puente singular, firmado por Francisco Miilanes, Miguel Ortega y Rubén A. Estévez, y que se publicó en la revista Hormigón y Acero.
El Departamento de Transportes de California adjudicó a FCC el proyecto para el diseño, sustitución y construcción del obsoleto puente Gerald Desmond en el Puerto de Long Beach, en Los Angeles. El contrato, que FCC abordará en consorcio con la Italiana Impregilo y la local Shimmick, consiste en el diseño y construcción del nuevo puente, que sustituirá al histórico del mismo nombre de la capital californiana.
El anterior puente se construyó en 1968 levantándose sobre el mar unos 45 m, lo que dejaba a los cargueros de la época un margen para pasar por debajo de más de seis veces su tamaño. La construcción de un nuevo puente 18 m más alto que el actual, inmediatamente al norte del antiguo, que será demolido una vez finalice la construcción.
Antiguo puente Gerald Desmond. Wikipedia
A continuación os dejo un vídeo de PROIN3D donde se explica su construcción (realizado para la oferta del Gerald Desmond Bridge de FCC). A partir de minuto 6:00 se puede ver el funcionamiento de una autocimbra superior. Espero que os guste.
El Metro de Riad es un sistema de transporte rápido actualmente en construcción en la capital de Arabia Saudí, formando parte del denominado Proyecto de Transporte Público de Riad (RPTP, por sus siglas en inglés). Su realización servirá para acompañar a una reestructuración del transporte público de la ciudad, que lo convertirá en la columna vertebral del mismo. Comprende la construcción de un metro, un sistema de autobuses, así como infraestructuras y otros servicios asociados en la ciudad, convirtiéndose en el proyecto de transporte público más grande del país. El metro constará de seis líneas, para un total de 175 km, dando servicio al centro de la ciudad, al aeropuerto y al distrito financiero.
El proyecto del metro de Riad está dividido en tres paquetes que han sido adjudicados a consorcios internacionales: uno liderado por el grupo italiano Ansaldo STS, otro por el grupo americano Bechtel y por el español FCC. Este megaproyecto requerirá 600.000 toneladas de acero, 4,3 millones de metros cúbicos de hormigón, 176 kilómetros de vías, más de 30.000 puestos de trabajo y tendrá un coste total de 16.300 millones de euros. Constará de 85 estaciones y tendrá vagones con aire acondicionado divididos en 3 clases y que operarán sin conductor.
En un vídeo de PROIN3D se presenta esta megaconstrucción.
Un consorcio liderado por Fomento de Construcciones y Contratas (FCC) se ha adjudicado la construcción de tres líneas del metro de Riad, gracias a un contrato valorado en 6.070 millones de euros. Según la compañía, se trata del mayor contrato internacional de la historia de la construcción española. El consorcio que lidera FCC, integrado también por la coreana Samsung, las francesas Alstom y Setec, la holandesa Strukton, Freyssinet Saudi Arabia y la española Typsa, construirá las líneas 4, 5 y 6 del metro de Riad, el más grande del mundo en proyecto con 176 kilómetros de longitud. El plazo de ejecución de las obras será de cinco años y su construcción dará empleo a más de 15.000 personas y unos 500 puestos de trabajo podrían ser para españoles, según el presidente de la compañía. El lote logrado por el consorcio consiste en el diseño y la construcción de las líneas 4 (naranja), 5 (amarilla) y 6 (púrpura), que constarán de 25 estaciones, para las que serán necesarios un total de 64,6 kilómetros de vías de metro, 29,8 kilómetros de viaductos, 26,6 kilómetros de vías subterráneas y 8,2 kilómetros de vías de superficie.
Parte española del proyecto del Metro de Ryad. Infografía: El País
A continuación os dejo un vídeo realizado por la empresa PROIN3D donde se explica en detalle cómo será la propuesta para el pozo de ataque central y su proceso constructivo para la estación 5B3 de la línea 5. Esta línea corre bajo tierra en un túnel excavado a lo largo de King Abdulaziz Street, entre el rey Abdulaziz Centro Histórico y la Base Aérea Riyadh, antes de conectar con el rey Abdullah Road. La longitud de la línea es de aproximadamente 12.9 km (8,0 millas) y cuenta con 10 estaciones, además de 2 estaciones de transferencia con las líneas 1 y 2.
Un falso túnel es una infraestructura que se construye cuando un obstáculo natural de escasa altura debe ser atravesado por una línea ferroviaria o por una carretera, de forma que no resulta conveniente perforar un túnel debido al escaso recubrimiento y al riesgo de que la construcción de una trinchera convencional pueda provocar desprendimientos. En otras ocasiones, la construcción de falsos túneles se justifica simplemente en la necesidad minimizar el impacto ambiental de la vía de comunicación, especialmente cuando el trazado pasa cerca de zonas urbanas.
Una forma de construir un falso túnel consiste en ejecutar unas pantallas, bien con pilotes o con una hidrofresa. Tras esas pantallas laterales, se ejecuta la losa de cubrición para formar el techo del túnel. Una vez fraguado el hormigón de la losa, se puede proceder a trabajar bajo tierra, vaciando la caverna generada entre las pantallas y la losa, hasta el nivel del suelo del túnel. La ejecución de pantallas con pilotes consiste en hacer “taladros” consecutivos, que luego son rellenados con acero y hormigón. Si utilizamos una hidrofresa el principio es el mismo, solo que la perforación es rectangular.
Si el falso túnel se realiza a una profundidad mayor de 5-10 m es necesario ejecutar losas intermedias, para garantizar la integridad de las pantallas laterales. Este método es muy seguro, habiéndose realizado bastantes kilómetros de todo tipo de túneles, por ejemplo en Madrid, tanto de metro (línea 11 en la avenida de Abrantes, línea 1 en la Calle Congosto…) como de cercanías (Pasillo verde, Getafe…) sin incidentes a reseñar. Incluso en terrenos particularmente complicados como es la vega del manzanares este método ha dado un gran rendimiento en la ejecución del soterramiento de la M30.
A continuación os paso una animación realizada por la empresa Proin 3D para Adif del túnel ferroviario de alta velocidad Barcelona Sants-La Sagrera, conocido también como túnel del Eixample. El túnel, que une la estación de Barcelona Sants con la futura estación de La Sagrera, forma parte de la línea de alta velocidad Madrid-Zaragoza-Barcelona-Frontera francesa.Fue inaugurado el 8 de enero de 2013 juntamente con el tramo entre Barcelona Sants y Figueras-Vilafant de la LAV Madrid-Barcelona-Franciay el 9 de enero de 2013 empezó su explotación comercial por trenes de Renfe Operadora.
En la animación podemos ver la ejecución del falso túnel, tanto con pilotadoras como con hidrofresas. Espero que os guste.
Referencias:
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.
La construcción de una terminal de contenedores requiere la suma de procedimientos constructivos variados y complejos que deben ser coordinados adecuadamente en un entorno complejo como es el marino: dragados, escollera, cajones flotantes, hormigón sumergido, rellenos, precarga de suelos, etc.
El proyecto adjudicado de una terminal de contenedores en Cádiz, por un importe de 91 millones de euros, comprende en una primera fase el desarrollo de una nueva terminal con una superficie de 22 ha, con una longitud de muelle de 590 m, un dique de abrigo de 320 m y un calado de 16 m. La nueva terminal se ubicará entre el dique de Levante y el muelle número 5 de Navantia y el plazo de ejecución previsto es de tres años y medio.
El proyecto adjudicado combina los sistemas constructivos de escollera, cajones y bloques cúbicos de hormigón e incluye el dragado de las zonas colindantes necesarias para las maniobras de los buques y aseguramiento del calado. Entre las magnitudes que ilustran las dimensiones del proyecto destacan que el dragado de 3,2 millones de metros cúbicos; más de 100.000 metros cúbicos de hormigón y un total de 8.000 bloques cúbicos de 12 toneladas cada uno, además de 1,1 millones de materiales procedentes de cantera; y más de 4 millones de kilos de acero.
Para tener una visión general de estos trabajos, os dejo una magnífica animación en 3D de la empresa Proin 3D para la propuesta ganadora que el grupo ACCIONA-FCC Construcción propuso para la ejecución de la Nueva Terminal de Contenedores de Cádiz.
Espero que también os guste el vídeo que anuncia la adjudicación del proyecto.
A continuación os dejo un vídeo, realizado por la empresa Proin 3D para ADIF, realmente interesante que trata de la construcción de un gran viaducto de 1488 m que cruza en río Tajo en una zona ensanchada por el embalse de Alcántara. Se trata de un tramo de la Línea de Alta Velocidad Madrid-Extremadura, en el subtramo Cañáveral-Embalse de Alcántara. Este viaducto presenta como característica principal un vano central tipo arco, de 324 m de luz y una altura superior a 90 m sobre el nivel medio del río.
El vídeo muestra el proceso constructivo de esta estructura singular. El arco se realiza mediante voladizos sucesivos atirantados, por medio de dos torres de atirantamiento situadas sobre las pilas ubicadas en los arranques del arco, en ambas márgenes del río. Cada torre se atiranta desde las cimentaciones de las pilas próximas que precisan de unidades de anclaje al terreno. La construcción del tablero se realiza vano a vano por medio de una cimbra autoportante dispuesta desde ambos estribos. Estas autocimbras son como encofrados apoyados sobre las pilas construidas previamente y sostienen vanos completos de hasta 60 metros de longitud, mientras se endurece el hormigón que le da la forma y capacidad final al tablero.
