Simulación de la construcción de la cimentación del viaducto del río Ulla

Viaducto del río Ulla. https://es.wikipedia.org

El viaducto del río Ulla, es una obra de celosía tipo mixta propiedad del Ministerio de Fomento (Dirección General de Ferrocarriles), proyectado por IDEAM, construido por la UTE Dragados-Tecsa. Se inauguró el 30 de marzo del 2015. Este puente se convirtió en el récord del mundo en la tipología de celosía mixta de alta velocidad con tres vanos de 225 + 240 + 225 m que superan al del puente de Nantenbach sobre el río Main, en Alemania, que ostentaba el récord desde su conclusión en 1993 con 208 m de luz.

A continuación os paso una simulación en 3D realizada por la empresa PROIN3D del proceso constructivo propuesto para la ejecución de las cimentaciones del viaducto de río Ulla (Eje Atlántico de Alta Velocidad). Espero que os guste. Dura menos de 5 minutos.

También os dejo el artículo que describe el proceso constructivo de este puente singular, firmado por Francisco Miilanes, Miguel Ortega y Rubén A. Estévez, y que se publicó en la revista Hormigón y Acero.

Descargar (PDF, 4.52MB)



Proceso de construcción del viaducto de Lanjarón

Lanzamiento del Puente de Lanjarón. Torroja Ingeniería

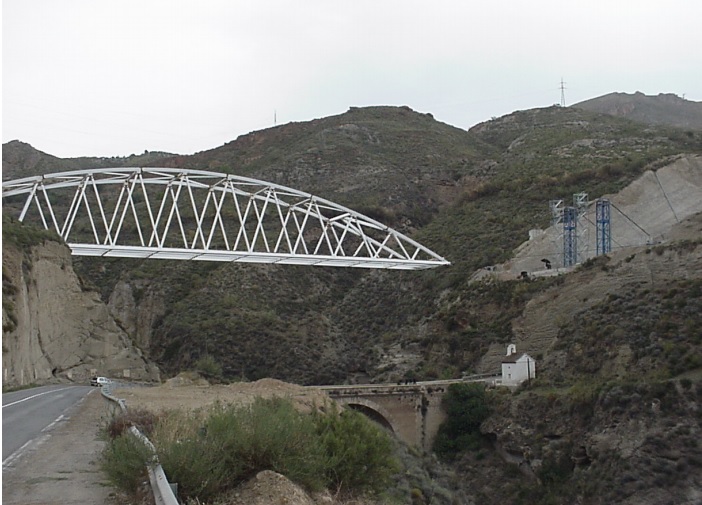

Os paso una animación realizada por José Antonio Agudelo que muestra el proceso constructivo del Viaducto de Lanjarón en Granada, España. Se trata de un puente mixto, proyectado por Torroja Ingeniería, siendo un arco atirantado por su propio tablero que sólo transmite reacciones verticales al terreno.

Los datos más interesantes del puente son: 112,6 m de luz y 15 m de altura. En las referencias os dejo un artículo de Mario García González que explica los detalles del viaducto. Lo interesante del procedimiento constructivo es que, en una primera fase de empuje, el puente queda en voladizo un 50%, y en una segunda fase se realiza un tiro para dejar la estructura en su emplazamiento definitivo.

También os paso un texto explicativo:

Descargar (PDF, 853KB)

Referencias:

García-González, M. (2002). Viaducto de Lanjarón. II Congreso de ACHE de puentes y estructuras. link

Estudio paramétrico de pilas altas para viaductos en las líneas de alta velocidad

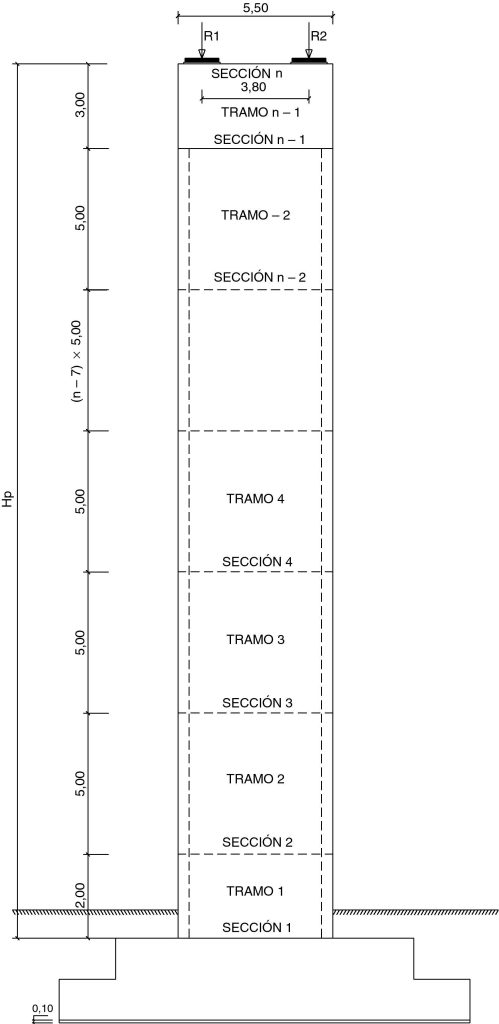

El diseño de las pilas de puentes tiene una especial importancia desde el punto de vista económico, si pensamos que, dependiendo de la altura de las pilas y de las condiciones del terreno de cimentación, este coste puede llegar a ser el 50% del total del coste de un viaducto. En este post he querido resaltar algunos resultados de un trabajo realizado por nuestro grupo de investigación que presenta un estudio paramétrico de pilas altas (más de 50 m de altura) de hormigón armado de sección hueca rectangular para puentes. Estas pilas se utilizan normalmente en la construcción de viaductos ferroviarios de hormigón pretensado. Para efectuar la optimización de las pilas se empleó un algoritmo de optimización basado en el comportamiento de las hormigas (Ant Colony Optimization). Se han estudiado veintiún casos diferentes para siete alturas de columna de 40, 50, 60, 70, 80, 90 y 100 m, y tres tipos de viaductos para líneas de alta velocidad con 10 tramos continuos, cuyas longitudes vano principal fueron 40, 50 y 60 m. Las pilas estudiadas son las columnas intermedias colocadas en el medio de los viaductos. El número total de variables de diseño de optimización varía de 139 para pilas con altura de la columna de 40 m a 307 para pilas con altura de 100 m. Los resultados que se presentan en el trabajo son de gran valor para el diseño preliminar de este tipo de estructuras, con reglas de predimensionamiento práctico de interés.

Viaducto de O Eixo, ejemplo de empleo de pilas altas, http://www.pondio.com

Resultados interesantes:

  • Las cuantías medias necesarias de acero y hormigón, tanto en alzado como en cimentación, para las pilas estudiadas varían entre 887 kg/m y 12 m³/m para alturas de 40 m a 2720 kg/m y 26 m³/m en alturas de 100 m.
  • Los costes medios encontrados varían desde un mínimo de 3221 €/m para las pilas menos cargadas, a un máximo de 6206 €/m en el caso de las más cargadas.

Referencia:

MARTÍNEZ-MARTÍN, F.; GONZÁLEZ-VIDOSA, F.; HOSPITALER, A.; YEPES, V. (2013). A parametric study of optimum tall piers for railway bridge viaducts. Structural Engineering and Mechanics, 45(6): 723-740. (link)

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Voladizos sucesivos atirantados: construcción del viaducto del río Tajo

A continuación os dejo un vídeo, realizado por la empresa Proin 3D para ADIF, realmente interesante que trata de la construcción de un gran viaducto de 1488 m que cruza en río Tajo en una zona ensanchada por el embalse de Alcántara. Se trata de un tramo de la Línea de Alta Velocidad Madrid-Extremadura, en el subtramo Cañáveral-Embalse de Alcántara. Este viaducto presenta como característica principal un vano central tipo arco, de 324 m de luz y una altura superior a 90 m sobre el nivel medio del río.

El vídeo muestra el proceso constructivo de esta estructura singular. El arco se realiza mediante voladizos sucesivos atirantados, por medio de dos torres de atirantamiento situadas sobre las pilas ubicadas en los arranques del arco, en ambas márgenes del río. Cada torre se atiranta desde las cimentaciones de las pilas próximas que precisan de unidades de anclaje al terreno. La construcción del tablero se realiza vano a vano por medio de una cimbra autoportante dispuesta desde ambos estribos. Estas autocimbras son como encofrados apoyados sobre las pilas construidas previamente y sostienen vanos completos de hasta 60 metros de longitud, mientras se endurece el hormigón que le da la forma y capacidad final al tablero.
