Diagrama de recorrido como herramienta de estudio de métodos

Figura 1. Diagrama de recorridos (Velasco, 2014)

El diagrama planimétrico de flujo o diagrama de recorrido es una representación gráfica sobre plano del área en la cual se desarrolla la actividad, con las ubicaciones indicadas de los puestos de trabajo y el trazado de los movimientos de los hombres y/o de los materiales.

Por cierto, el material de este artículo forma parte del curso que puedes seguir en línea, en el siguiente enlace: https://ingeoexpert.com/cursos/curso-de-gestion-de-costes-y-produccion-de-la-maquinaria-empleada-en-la-construccion/

Es un diagrama que se emplea para establecer el recorrido de un solo producto o proceso. Tiene en cuenta las operaciones, inspecciones, demoras, transporte y almacenamiento. Se utiliza la misma simbología que la de un diagrama de proceso.

Este diagrama permite identificar las posibles áreas congestionadas, determinar los avances y retrocesos del proceso y facilitar el desarrollo de una mejor distribución de la planta. El objetivo, por tanto, es la mejora de métodos, eliminando o reduciendo los recorridos mediante la adecuada distribución en planta. El diagrama de recorrido puede ser bidimensional, o incluso tridimensional.

El diagrama de recorrido normalmente puede disponer dos formatos, uno referido al operario o la máquina, y otro relacionado con el material.

La manipulación de los materiales incrementa el coste de producción sin añadir valor al producto. Por tanto, para reducirla se recomienda lo siguiente:

  • Disponer los materiales a la altura en la que se va a trabajar con ellos.
  • Disminuir en lo posible las distancias que recorre el material manipulado.
  • Aprovecharse de la gravedad cuando sea posible.
  • Transportar la máxima cantidad posible.
  • Mantener despejados los lugares de paso.

Una buena disposición en planta del lugar de trabajo depende, entre otros, de los siguientes factores:

  1. Peso, tamaño y movilidad del producto. Un producto pesado es difícil de manipular, requiriendo maquinaria específica. Por tanto, se debe mover lo menos posible.
  2. Complejidad del producto. Un producto con muchas piezas pasará por distintos sitios, con más recorrido. En consecuencia, la disposición en planta tratará de reducir tiempo y energía reduciendo los transportes.
  3. Duración del proceso. Si se dedica mucho tiempo al transporte, cualquier disminución del recorrido mejorará la productividad.

Normalmente, se aconseja utilizar el diagrama de análisis del proceso con el de recorrido cuando los procesos tienen un gran número de operaciones. En una obra normalmente los procesos son suficientemente sencillos para no ser necesario representar gráficamente lo que ocurre. Por tanto, el diagrama de recorrido sería de mayor utilidad en talleres y factorías.

Veamos a continuación algunos vídeos explicativos sobre el diagrama de recorridos.

Referencias:

HARRIS, F.; McCAFFER, R. (1999). Construction Management. Manual de gestión de proyecto y dirección de obra. Ed. Gustavo Gili, S.A., Barcelona, 337 pp. ISBN: 84-252-1714-8.

JORDAN, M.; BALBONTIN, E. (1986). Organización, planificación y control. Escuela de la Edificación, UNED, Madrid. ISBN: 84-86957-39-7.

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.

VELASCO, J. (2014). Organización de la producción. Distribuciones en planta y mejora de los métodos y los tiempos. 3ª edición, Ed. Pirámide, Madrid. ISBN: 978-84-368-3018-7.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Curso:

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Diagramas de proceso de operaciones como herramienta en el estudio de métodos

Figura 1. Símbolos del diagrama de proceso

Según la American Society of Mechanical Engineers (ASME), el diagrama de proceso es una representación gráfica de los acontecimientos que se producen durante una serie de acciones u operaciones, así como de la información relacionada con estos. Durante un proceso tienen lugar cinco tipos de acciones: operación, transporte, inspección, almacenamiento y demora. En la Figura 1 se muestran los símbolos utilizados para estas acciones o su combinación.

Por cierto, el material de este artículo forma parte del curso que puedes seguir en línea, en el siguiente enlace: https://ingeoexpert.com/cursos/curso-de-gestion-de-costes-y-produccion-de-la-maquinaria-empleada-en-la-construccion/

El diagrama de las operaciones del proceso (operation process-chart) es una representación gráfica de los puntos en los que se introducen los materiales en el proceso y de la secuencia de las inspecciones y de todas las operaciones, excepto las relacionadas con el manejo de materiales. También incluye información relevante para el análisis, como el tiempo necesario y la ubicación. Este diagrama es útil cuando se va a iniciar el estudio de un proceso complicado o cuando se quiere implantar un nuevo proceso, con el fin de asegurarse de que no se pasa por alto ninguna fase importante.es una representación gráfica de los puntos en los cuales se introducen los materiales en el proceso y de la secuencia de las inspecciones y de todas las operaciones, excepto las comprendidas en el manejo de materiales. Abarca, además, información de interés para el análisis, tal como el tiempo requerido y la localización. Este diagrama puede utilizarse con provecho cuando se va a iniciar el estudio de un proceso complicado, y también cuando se quiere implantar un nuevo proceso, con el fin de asegurarse de que ninguna fase importante se pasa por alto.

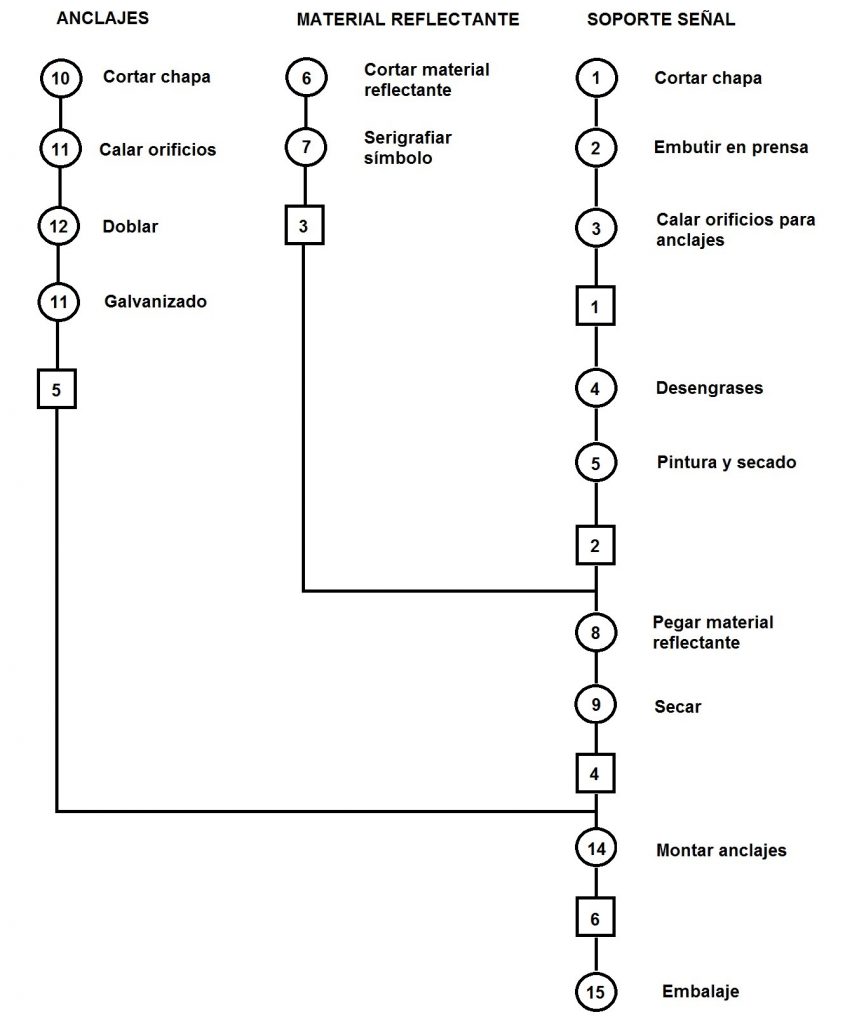

Figura 2. Diagrama de las operaciones del proceso. Fabricación de una señal de tráfico

El diagrama del análisis del proceso del recorrido (flow process-chart) es una representación gráfica de todas las operaciones, transportes, inspecciones, demoras y almacenajes que tienen lugar durante el proceso o procedimiento, incluyendo información de interés para el análisis, tal como la relativa al tiempo requerido y a la distancia recorrida.

Las fases que se siguen para construir este diagrama son las siguientes:

  1. Determinar el producto a seguir y la unidad del mismo a que se refiere el diagrama.
  2. Apuntar todas las fases del proceso, anotando una breve definición de cada una.
  3. Unir con trazos los símbolos de fases consecutivas.
  4. Medir las distancias recorridas en los transportes.
  5. Medir la duración de cada actividad.
Figura 3. Diagrama del análisis del proceso del recorrido (flow process-chart)

Os dejo a continuación un vídeo explicativo de esta herramienta.

Referencias:

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 256 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376.

Curso:

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La capacidad de un proceso y su aplicación a la construcción

Los procesos constructivos están sujetos a variabilidad. Las causas que justifican los distintos resultados a veces dependen de factores comunes y otras veces de factores aleatorios. Sin embargo, en las obras normalmente se aborda el control de la calidad una vez está el producto o la unidad de obra terminada. Es lo que se conoce como control de producto terminado. Mejor sería abordar el control de calidad del proceso. Herramientas no nos faltan, pero no son habituales en las obras. Abordamos en este post el concepto de «capacidad de un proceso» para entender mejor la necesidad del control estadístico antes de tener un producto terminado.

No siempre una máquina o un proceso es capaz de alcanzar la calidad exigida por un cliente o por otro proceso. Hay que tener esta idea muy clara pues existe cierta variabilidad debida a causas comunes que sólo se podrá solucionar si se cambia la máquina o el proceso, lo cual implica una decisión por parte de la alta dirección. Este aspecto lo hemos explicado en un post anterior.

Después de comprobar que el proceso está bajo control, el siguiente paso es saber si es un proceso capaz, es decir, si cumple con las especificaciones técnicas deseadas, o lo que es lo mismo, comprobar si el proceso cumple el objetivo funcional. Se espera que el resultado de un proceso cumpla con los requerimientos o las tolerancias que ha establecido el cliente. El departamento de ingeniería puede llevar a cabo un estudio sobre la capacidad del proceso para determinar en que medida el proceso cumple con las expectativas.

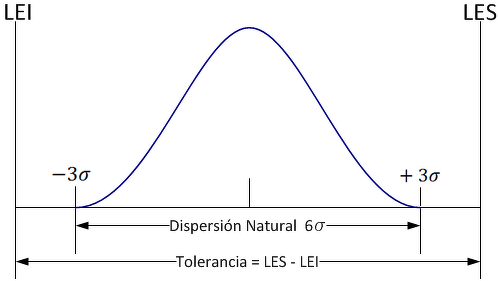

La habilidad de un proceso para cumplir con la especificación puede expresarse con un solo número, el índice de capacidad del proceso o puede calcularse a partir de los gráficos de control. En cualquier caso es necesario tomar las mediciones necesarias para que el departamento de ingeniera tenga la certeza de que el proceso es estable, y que la media y variabilidad de este se pueden calcular con seguridad. El control de proceso estadístico define técnicas para diferenciar de manera adecuada entre procesos estables, procesos cuyo promedio se desvía poco a poco y procesos con una variabilidad cada vez mayor. Los índices de capacidad del proceso son solo significativos en caso de que el proceso sea estable (sometidos a un control estadístico).

Para aclarar estas ideas, o paso un Polimedia explicativo que espero os guste.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Causas de variabilidad de un proceso

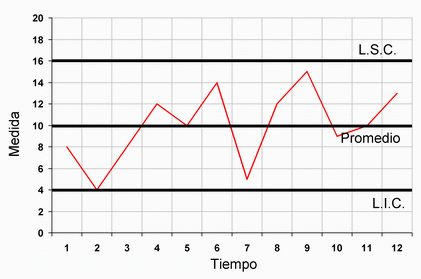

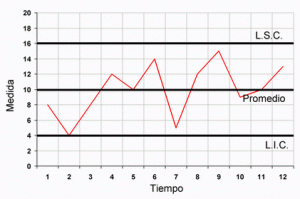

Image9245El enemigo de todo proceso es la variación, siendo la variabilidad inevitable. Cuando se fabrica un producto o se presta un servicio, es materialmente imposible que dos resultados sean exactamente iguales. Ello se debe a múltiples motivos, más o menos evitables. Por un lado existen múltiples causas comunes, aleatorias y no controlables que hacen que el resultado cambie siguiendo habitualmente una distribución de probabilidad normal. Se dice que dicho proceso se encuentra bajo control estadístico, siendo éste el enfoque que sobre el concepto de calidad propugna Deming y que vimos en un artículo anterior. Por otra parte, existen unas pocas causas asignables, que ocurren de forma fortuita y que podemos detectarlas y corregirlas. Ocurren de forma errática y, afortunadamente se solucionan fácilmente. Las causas comunes son difíciles de erradicar porque precisan de un cambio del proceso, de la máquina o del sistema que produce los resultados, siendo ese cambio una responsabilidad de la gerencia. Kaouru Ishikawa decía que el 85% de los problemas en un proceso son responsabilidad de la gerencia, siendo mal recibido dicho comentario por parte de la alta dirección de las empresas.

Para aclarar y entender estos conceptos, os dejo un Polimedia explicativo, de poco más de siete minutos, que espero os guste.

¿Por qué no nos salen las cosas siempre «exactamente» igual?

Siempre que intentamos hacer algo, nunca nos sale exactamente igual. Por ejemplo, si corremos 100 metros lisos y tuviésemos un cronómetro que midiera con 100 decimales de precisión, sería muy improbable que hiciésemos dos series en el mismo tiempo. Este concepto universal de la variabilidad es muy importante en los procesos productivos y en la calidad. Veamos qué significa.

El enemigo de todo proceso es la variación, siendo la variabilidad inevitable. Cuando se fabrica un producto o se presta un servicio, es materialmente imposible que dos resultados sean exactamente iguales. Esto se debe a múltiples motivos, algunos evitables y otros no. Por un lado, existen múltiples causas comunes, aleatorias y no controlables, que hacen que el resultado cambie siguiendo habitualmente una distribución de probabilidad normal. Se dice que dicho proceso se encuentra bajo control estadístico, siendo este el enfoque que sobre el concepto de calidad propugna Deming y que vimos en un artículo anterior. Por otra parte, existen unas pocas causas asignables que ocurren de forma fortuita y que podemos detectar y corregir. Ocurren de forma errática y, por fortuna, se solucionan fácilmente. Las causas comunes son difíciles de erradicar porque requieren un cambio en el proceso, la máquina o el sistema que produce los resultados, y ese cambio es responsabilidad de la gerencia. Kaoru Ishikawa decía que el 85 % de los problemas en un proceso eran responsabilidad de la gerencia, comentario que fue mal recibido por parte de la alta dirección de las empresas.

Para aclarar y entender estos conceptos, os dejo un Polimedia explicativo, de poco más de siete minutos, que espero os guste.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

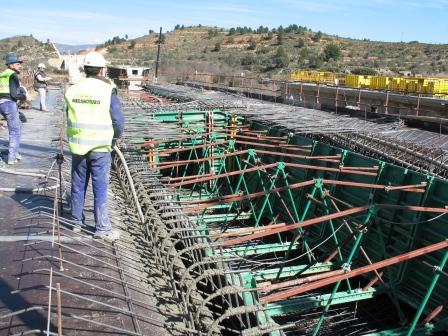

¿Se puede innovar en las obras?

La innovación es un concepto abierto que abarca aspectos tan heterogéneos como las mejoras en los procesos, los productos o los servicios. Consiste, básicamente, en incorporar ideas no triviales capaces de generar cambios orientados a resolver necesidades en una empresa, con la finalidad de aumentar su competitividad y mejorar su posicionamiento en el mercado. La incorporación de la innovación en las empresas constructoras supone ventajas competitivas en un mercado cada vez más exigente y globalizado, que requiere la construcción de infraestructuras capaces de satisfacer de manera creciente a todas las partes interesadas, incluyendo al entorno ambiental y a las generaciones futuras.

La aplicación de la innovación en el sector de la construcción, sin embargo, no es una tarea fácil, a pesar de la importancia de este sector en el desarrollo de cualquier país. Las empresas que trabajan en la construcción tienen por objeto proyectos “únicos” para los cuales deben adaptar, en cada ocasión, sus procesos y recursos. Cada obra es un prototipo único, cuya configuración evoluciona con el tiempo. Las obras se localizan en diversos lugares, con continuos desplazamientos del personal y de la maquinaria. Además, el clima y el trabajo a la intemperie son, entre otros, algunos de los factores diferenciales que impiden trasladar directamente las experiencias obtenidas en otros sectores.

Las empresas constructoras aportan soluciones novedosas en obras cuya complejidad técnica exige esfuerzos especiales. Así, los departamentos técnicos son los que, con frecuencia, proponen soluciones de innovación a los problemas concretos que la ejecución de las obras va demandando. En ocasiones son el resultado de la adopción y adaptación de ideas de otras industrias o de empresas de suministro de materiales. Estas soluciones a problemas concretos se incorporan a la experiencia y al buen hacer de la empresa, que plantea la innovación como una tarea artesanal, lejos de los beneficios que supondría incorporar las actividades de I+D+i como procesos de gestión habituales en la organización.

Sin embargo, la innovación debe entenderse como un proceso sistemático e intencionado, donde juega un papel importante el grado de conexión que la empresa tenga con el entorno, no requiriendo ser compleja para tener éxito, pero sí orientada a una aplicación concreta y a situar a la empresa en una posición privilegiada. La innovación deja de ser un acto puntual, de aplicación de ideas felices, para convertirse en un proceso susceptible de ser gestionado, medido y controlado de forma sistemática. Por consiguiente, la normalización de los procesos de innovación constituye un punto de partida de gran interés para las empresas.

La clave consiste en considerar la innovación como un proceso de gestión dentro de la empresa. Efectivamente, si cualquier proceso puede normalizarse y la innovación se considera un proceso, este también puede normalizarse. Una posible norma de gestión del proceso de innovación debe contener el marco de referencia, los criterios y las herramientas para la identificación, elaboración y sistematización de cada una de las actividades involucradas. En estas condiciones, cada organización puede controlar y mejorar los distintos aspectos de la innovación e integrarlos en el conjunto de procesos de la empresa.

Una empresa que incorpore una gestión normalizada de la innovación espera los siguientes beneficios:

  1. Mejora de las actividades de la organización.
  2. Incremento de la competitividad de la empresa a medio y largo plazo.
  3. Mayor integración de los procesos de gestión empresarial con su estrategia.
  4. Eficiente explotación del conocimiento de la organización.
  5. Sistematización de la incorporación de nuevos conocimientos en procesos y productos.
  6. Satisfacción de las expectativas futuras de los clientes.

Existen dos familias de normas centradas en la normalización del proceso de innovación: las británicas BS 7000-1 y las españolas UNE 166000. Las primeras (“Diseño de sistemas de innovación: guía para la gestión de la innovación”) sirven de guía para el desarrollo de productos innovadores y competitivos que satisfagan las necesidades futuras de los usuarios. Tres rasgos definen las normas británicas: su objeto es el diseño de productos; proporcionan una estructura para la gestión (no sistemática) de la innovación; y se apoyan en la norma ISO 9001 de gestión de la calidad.

Las normas UNE 166000 “Gestión de la I+D+i” —recientemente reconocidas oficialmente en España y, de forma extraoficial, en México, Brasil, Italia y Portugal— consideran la innovación como un proceso que puede sistematizarse siguiendo un modelo similar a la gestión de la calidad o del medio ambiente. Sus objetivos son: homogeneizar los criterios en dichas actividades; fomentar la transferencia de tecnología; y proporcionar instrumentos que permitan a la administración pública valorar proyectos de I+D+i. También persiguen dotar a las empresas certificadas conforme a la norma ISO 9001 de una herramienta activa centrada en la mejora continua de sus procesos mediante las actividades de I+D+i.

Por tanto, la innovación en el sector de la construcción puede ser normalizada siempre que se trate de un proceso. Las etapas que guían dicho proceso pueden ser las siguientes:

  1. Identificación de la necesidad y oportunidad de innovación: analizando los métodos constructivos durante la planificación es posible identificar posibles alternativas o ideas innovadoras que permitan alcanzar los objetivos asociados con el proyecto y la organización; esta etapa está muy influenciada por el alcance, la complejidad y la dificultad del proyecto, la demanda del mercado, la competencia, las oportunidades de negocio, la legislación, los accesos a nuevas tecnologías, etc.
  2. Selección de proyectos de innovación en obra: la decisión sobre los proyectos de innovación depende de los objetivos, los beneficios o las ventajas competitivas esperados por la organización, del traspaso de las novedades a otros proyectos, etc. La evaluación de las alternativas de innovación debe considerar todos los objetivos del proyecto y de la empresa.
  3. Desarrollo del proyecto de innovación en la obra: la incorporación de un avance tecnológico u organizativo requiere del compromiso de toda la organización, del equipo que desarrolla la innovación y del equipo de obra. La empresa debe asignar los recursos humanos y materiales necesarios para llevar a cabo el proyecto de innovación. Esta etapa es clave, pues en ella se debe ajustar lo planificado a la realidad de la obra.
  4. Evaluación: el equipo y la organización deben evaluar el cumplimiento de los objetivos del proyecto de innovación. Debe considerarse cada una de las etapas del proceso de innovación, así como todos los aspectos relacionados.
  5. Transferencia a futuros proyectos: la explotación de los resultados obtenidos requiere un traspaso exitoso a otras obras. En otras palabras, para que el proceso de innovación culmine, este debe ser aprendido, codificado y aplicado a futuros proyectos.

Referencias

CORREA, C.L.; YEPES, V.; PELLICER, E. (2007). Factores determinantes y propuestas para la gestión de la I+D+i en las empresas constructoras. Revista Ingeniería de Construcción, 22(1): 5-14. Pontificia Universidad Católica de Chile.  ISSN: 0716-2952. (link)

PELLICER, E.; YEPES, V. (2007). Gestión de recursos, en Martínez, G.; Pellicer, E. (ed.): Organización y gestión de proyectos y obras. Ed. McGraw-Hill. Madrid, pp. 13-44. ISBN: 978-84-481-5641-1. (link)

PELLICER E., YEPES V., CORREA C.L.; MARTÍNEZ, G. (2008). Enhancing R&D&i through standardization and certification: the case of the Spanish construction industry, Revista Ingeniería de Construcción, 23(2): 112-121. (link)

PELLICER, E.; CORREA, C.L.;YEPES, V.; ALARCÓN, L.F. (2012). Organizacional improvement through standardization of the innovation process in construction firms. EMJ-Engineering Management Journal, 24(2) (accepted, in press).

PELLICER, E.; YEPES, V.; CORREA, C.L.; ALARCÓN, L.F. (2012). In Search of a Model for Systematic Innovation in Construction Companies. Journal of Construction Engineering and Management ASCE, (accepted, in press). DOI: 10.1061/(ASCE)CO.1943-7862.0000468. ISNN: 0733-9364.

YEPES, V. (2008). Technology and Quality Management, in Pellicer, E. et al.: Construction Management. Construction Managers’ Library Leonardo da Vinci: PL/06/B/F/PP/174014. Ed. Warsaw University of Technology, pp. 115-128. ISBN: 83-89780-48-8.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Podemos cumplir con las tolerancias exigidas en obra?

No es raro verse en una situación comprometida cuando vemos que nuestra planta de fabricación de hormigón o de aglomerado asfáltico empieza a no cumplir con las exigencias de calidad del producto terminado. Empezamos a buscar culpables por todos los sitios y no nos damos cuenta que el problema está en el procedimiento, las máquinas empleadas o las propias personas. En definitiva, nuestro proceso es incapaz de cumplir con las tolerancias solicitadas para nuestro producto. Hay que tener esta idea muy clara pues existe cierta variabilidad debida a causas comunes que sólo se podrá solucionar si se cambia la máquina o el proceso, lo cual implica una decisión por parte de la alta dirección. Este aspecto lo hemos explicado en un artículo anterior.

Después de comprobar que el proceso está bajo control, el siguiente paso es saber si es un proceso capaz, es decir, si cumple con las especificaciones técnicas deseadas, o lo que es lo mismo, comprobar si el proceso cumple el objetivo funcional. Se espera que el resultado de un proceso cumpla con los requerimientos o las tolerancias que ha establecido el cliente. El departamento de ingeniería puede llevar a cabo un estudio sobre la capacidad del proceso para determinar en que medida el proceso cumple con las expectativas.

La habilidad de un proceso para cumplir con la especificación puede expresarse con un solo número, el índice de capacidad del proceso o puede calcularse a partir de los gráficos de control. En cualquier caso es necesario tomar las mediciones necesarias para que el departamento de ingeniera tenga la certeza de que el proceso es estable, y que la media y variabilidad de este se pueden calcular con seguridad. El control de proceso estadístico define técnicas para diferenciar de manera adecuada entre procesos estables, procesos cuyo promedio se desvía poco a poco y procesos con una variabilidad cada vez mayor. Los índices de capacidad del proceso son solo significativos en caso de que el proceso sea estable (sometidos a un control estadístico).

Para aclarar estas ideas, o paso un Polimedia explicativo que espero os guste.
