Evaluación multicriterio de la sostenibilidad social de infraestructuras

El pasado viernes 27 de octubre del 2017 tuvo lugar la defensa de la tesis doctoral de Leonardo A. Sierra Varela titulada “Evaluación multicriterio de la sostenibilidad social para el desarrollo de proyectos de infraestructuras”, dirigida por Eugenio Pellicer y Víctor Yepes. La tesis recibió la calificación de “Sobresaliente Cum Laude” por unanimidad, con mención internacional. Presentamos a continuación un pequeño resumen de la misma.

Resumen:

Hoy en día existe un consenso por el cual las consideraciones económicas, ambientales y sociales en el desarrollo de los países constituyen dimensiones necesarias para alcanzar la sostenibilidad. En el ámbito de la construcción se han impulsado agendas que promueven el desarrollo sostenible considerando el ciclo de vida de los proyectos. Sin embargo, se reconoce que la limitación fundamental de la sostenibilidad es que tiende a centrarse en las consideraciones biofísicas y económicas del entorno construido; sin prestar la suficiente atención a los aspectos sociales. La no consideración temprana de los aspectos sociales afecta al desarrollo de la infraestructura en la sociedad a corto y largo plazo. Dado que los impactos sobre la sociedad son multidimensionales, una representación que evalúe los aspectos sociales también debe serlo. La valoración de los aspectos sociales y la calidad de vida superan los aspectos cuantitativos. En efecto, los resultados de una evaluación son igual de trascedentes que la legitimidad participativa de su proceso. En este sentido los métodos de toma de decisiones multicriterio constituyen una alternativa que representa de un modo óptimo la evaluación multidimensional y participativa de los aspectos sociales. Con todo, la sostenibilidad social en la evaluación de infraestructuras no ha sido adecuadamente tratada hasta este momento.

A la vista de estos antecedentes, la dimensión social en la evaluación de las infraestructuras requiere una revisión y nuevos enfoques en la toma de decisión en las fases tempranas del desarrollo del proyecto. Todo ello conduce a plantear el objetivo general de la investigación de la siguiente forma: Evaluar la sostenibilidad social de las infraestructuras integrándola en la toma de decisiones. Este objetivo general se desglosa en diferentes objetivos específicos que buscan explorar las áreas de mejora en el tratamiento de la sostenibilidad social. A partir de este punto, se proponen metodologías para estimar la contribución a la sostenibilidad social a través de la evaluación multicriterio de infraestructuras.

El alcance de la investigación se concentra en la evaluación de infraestructuras de ingeniería civil en las etapas de formulación, factibilidad y planificación; y la consideración de múltiples aspectos sociales. El documento presentado se compone por seis artículos complementarios (tres de ellos ya publicados y otros tres en proceso de revisión en revistas científicas). En general para el desarrollo de los objetivos de la investigación los estudios utilizan diferentes técnicas: panel de expertos Delphi, el Proceso Analítico Jerárquico (AHP), la teoría de la utilidad, sistemas estocásticos, métodos multiobjetivo y las técnicas de razonamiento Bayesiano.

La investigación se ha aplicado a distintos contextos internacionales. La contextualización de los criterios sociales en el ciclo de vida se implementó en infraestructuras chilenas. Se aplicó un método de aprendizaje activo de la  sostenibilidad en un curso de posgrado en España con estudiantes internacionales. Por su parte, se implementaron dos métodos de estimación de la contribución social, a corto y largo plazo, en infraestructuras viarias en El Salvador.

A partir de los resultados de la investigación se han propuesto métodos para tratar la dimensión social en la evaluación multicriterio de infraestructuras civiles e integrarla en el proceso de toma de decisión. Las propuestas han surgido a partir de una exploración de las necesidades de mejora de los métodos multicriterio para evaluar la sostenibilidad social. De esta forma se proponen tratamientos integrados para fortalecer la dimensión social en el proceso de evaluación de la sostenibilidad. Específicamente se proponen sistemas de participación multidisciplinar y multisectorial integrados; se considera la contribución no compensatoria de las infraestructuras a la mejora social a corto y largo plazo; se promueve la equidad intergeneracional de las oportunidades de mejora social; se trata la incertidumbre interna de los métodos propuestos; y, finalmente, se mejora la interacción con el contexto y la promoción del aprendizaje social en los procesos de evaluación. Esta investigación aporta las herramientas que respaldan a los organismos públicos encargados de la planificación territorial y de la priorización de infraestructuras para apoyar los procesos de toma de decisión.

Los resultados de los métodos propuestos presentan las siguientes limitaciones: el desempeño se ajusta al conjunto de alternativas de infraestructuras evaluadas; considera el impacto de primer orden de la infraestructura sobre los criterios sociales; y la independencia de los indicadores que interactúan sobre un mismo criterio. Las futuras investigaciones podrían simplificar los tratamientos propuestos a través de la adaptación a contextos y tipos específicos de infraestructuras, integrados con la evaluación de las dimensiones económicas y ambientales de la sostenibilidad.


Referencias:

SIERRA, L.A.; YEPES, V.; PELLICER, E. (2017). Assessing the social sustainability contribution of an infrastructure project under conditions of uncertainty. Environmental Impact Assessment Review, 67:61-72. DOI:10.1016/j.eiar.2017.08.003 (link)

SIERRA, L.A.; PELLICER, E.; YEPES, V. (2017). Method for estimating the social sustainability of infrastructure projects.Environmental Impact Assessment Review, 65:41-53. DOI: 10.1016/j.eiar.2017.02.004

SIERRA, L.A.; PELLICER, E.; YEPES, V. (2016). Social sustainability in the life cycle of Chilean public infrastructure.Journal of Construction Engineering and Management ASCE, 142(5):  05015020. DOI: 10.1061/(ASCE)CO.1943-7862.0001099.

PELLICER, E.; SIERRA, L.A.; YEPES, V. (2016). Appraisal of infrastructure sustainability by graduate students using an active-learning method. Journal of Cleaner Production, 113:884-896. DOI:10.1016/j.jclepro.2015.11.010

Encolado de dovelas prefabricadas en la construcción por voladizos sucesivos

D. Carlos Fernández Casado junto al puente de Castejón, sobre el Ebro
D. Carlos Fernández Casado, junto al puente de Castejón, sobre el Ebro. http://www.cfcsl.com/

Las dovelas prefabricadas utilizadas en la construcción de puentes por voladizos sucesivos se colocan mediante un aparato de elevación y se unen entre sí mediante un adhesivo de alta resistencia a base de resinas epoxi. Para encolar las dovelas, se mantiene la dovela suspendida sobre el tablero y próxima a la dovela anterior y se coloca la resina. La junta de la dovela se trata en acopio con chorro de arena o agua para eliminar desconchones, polvo, aceites y similares. La junta debe estar seca, aplicándose si fuera necesario calor. Se extiende la resina, como si fuera una pintura o un enlucido, en la cara posterior de la dovela suspendida, con un consumo entre 3 y 4 kg/m², que corresponde a una capa de unos 2 mm de espesor. Este procedimiento de construcción de grandes luces mediante el sucesivo encolado de dovelas requiere la intervención de personal altamente especializado.

En las fotografías se muestra el Puente de Castejón (1972), de la oficina de proyectos Carlos Fernández Casado S.L., construido por dovelas prefabricadas de 10 toneladas montadas con blondín; desde una pila se avanzó en voladizo único a partir de un vano lateral construido sobre cimbra, y desde la otra se avanzó en voladizos compensados de 50 m de longitud. Las dovelas se pegaron con resina epoxi en vez de mortero, solución que se utilizó en todos los puentes siguientes. Cada voladizo estaba formado por dos cajones que se montaban con dovelas unicelulares unidas in situ con la losa superior.

Puente de Castejón, construido con dovelas prefabricadas encoladas. http://www.cfcsl.com/
Puente de Castejón, construido con dovelas prefabricadas encoladas. http://www.cfcsl.com/

Las resinas presentan las siguientes características:

  1. Se forman por dos componentes, la resina (base) y en endurecedor (reactor).
  2. Existen resinas de acción rápida, media y lenta, correspondientes a la temperatura ambiente en la aplicación: 5-15 °C, 15-25 °C y 25-40 °C, respectivamente.
  3. El tipo de resina determina el tiempo de aplicación, es decir, el transcurrido entre la terminación de la mezcla y el instante en que no se puede aplicar, variando de unos 18 minutos a 35 °C, a un máximo de 40 minutos a 5 °C.
  4. Se dispone entre 45 y 60 minutos, dependiendo de la temperatura, para comprimir las dovelas entre sí y expulsar la resina.
  5. Aunque la resina presenta una resistencia a tensión tangencial superior a 4 MPa y de 75 MPa a compresión, esta resistencia no se considera en el cálculo, relegando la función de la resina a su actuación como lubricante durante el acoplamiento de las dovelas y como impermeabilizante de la junta.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Efecto del voladizo en la construcción de puentes atirantados

Puente Ingeniero Carlos Fernández Casado, en embalse de Barrios de Luna (León)
Puente Ingeniero Carlos Fernández Casado, en embalse de Barrios de Luna (León). Fotografía de V. Yepes.

La construcción del tablero de un puente atirantado puede realizarse mediante voladizos parciales que pueden construirse en obra o bien pueden ser prefabricados. El procedimiento constructivo es similar al de la construcción de tableros de puentes tipo viga, con la diferencia de que aquí se van montando los tirantes para fijar las estructuras parciales, que se van montando con grúas o similar.

En este tipo de procedimiento constructivo es necesario considerar que la estructura parcial formada por el voladizo en el frente de avance provoca en numerosas ocasiones esfuerzos sobre el tablero mayores de los que va a tener cuando el puente esté en servicio. Es por ello que estos voladizos se reducen en su dimensión lo máximo posible, aumentando con ello el número de tirantes necesarios.

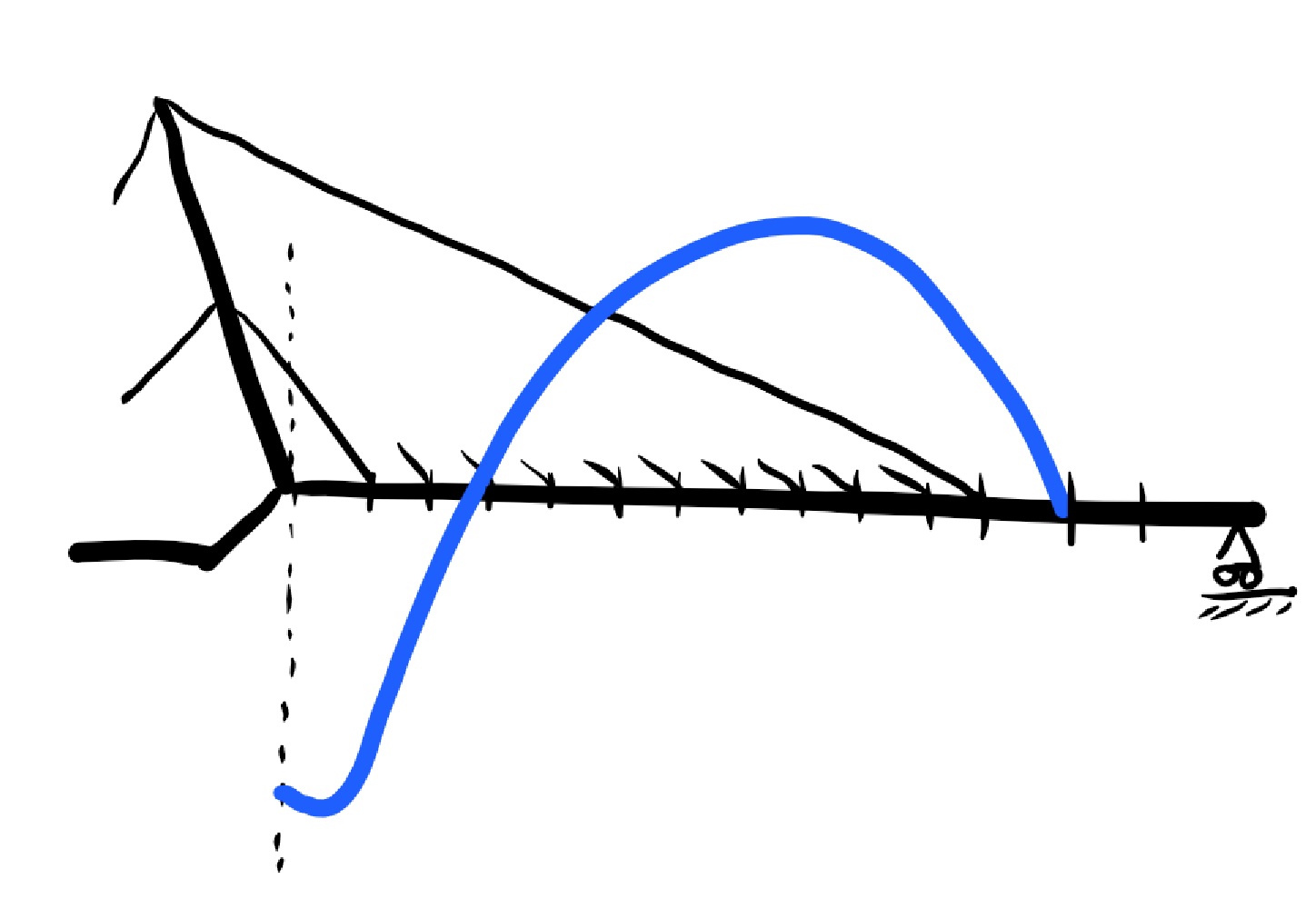

Atirantado momentos 1
Ley de flectores antes de tesar la dovela. Dibujo: V. Yepes.

La diferencia de esfuerzos entre la estructura parcial y la definitiva son, entre otros, los siguientes:

  1. La estructura final tiene presenta un tablero continuo, que muestra un comportamiento estructural diferente al caso de tener los extremos en voladizo durante la construcción.
  2. El tablero definitivo se encuentra en un estado de compresión axil importante, superior al tablero en proceso de construcción, a excepción del centro del vano principal y de los extremos de los vanos de compensación, el tablero presenta un estado.
  3. El voladizo en construcción debe soportar al siguiente elemento hasta que se monta, además del peso de los medios auxiliares si el montaje se realiza desde la parte ya construida.
  4. El momento flector del voladizo se prolonga más allá de la ménsula libre, con un máximo que se sitúa varios tirantes atrás, dependiendo del peso del tablero, de los medios auxiliares y de las rigideces del dintel y tirantes.



Para solucionar este efecto contraproducente del voladizo se pueden aplicar varios procedimientos constructivos:

  1. Se puede reforzar el voladizo mediante un pretensado adicional para reducir los momentos máximos del voladizo. Este exceso de carga debe retirarse en cuanto pase el efecto del voladizo para evitar sobreesfuerzos en la estructura. Este proceso de tesado y destesado puede complicar la construcción, por lo que a veces se sobredimensionan los materiales en el dintel o se sobretesan los tirantes, tal y como se hizo en el puente de Barrios de Luna.
  2. Se puede reducir peso en el voladizo si se construye una parte del tablero. Una vez se atiranta, y tras un desfase en el ciclo de avance, se completa su construcción. Este método se ha utilizado mucho, por ejemplo en el puente de Oberkassel, en Düsseldorf, que presenta tirantes muy separados. Aquí se avanzó solo con la célula central del cajón, procedimiento que también se empleó en el puente Flehe, cerca de la misma ciudad. En el puente de Annancis (Canadá) se avanzaba con vigas metálicas laterales y transversales, hormigonándose después la losa.
  3. Otra posibilidad es cimbrar el voladizo hasta que se atirante. Se puede atirantar provisionalmente el carro de avance hasta el hormigonado, tal y como se hizo en el puente sobre el río Waal (Holanda). Otra posibilidad menos costosa y fácil es la cimbra convencional que obliga a inmovilizar el extremo de la zona construida, lo que obliga a soportar una gran parte del peso de la dovela anterior. Esta solución se ha empleado en el puente de Sama.
  4. Cuando la distancia entre tirantes es grande, se pueden colocar tirantes provisionales desde la torre definitiva o mediante torres auxiliares. Las torres provisionales se apoyan en el mismo lugar de los anclajes definitivos anteriormente montados para evitar flexiones adicionales. El atirantamiento se traslada sucesivamente según avanza la construcción. Este procedimiento se usó en el puente Kniebrucke en Düsseldorf.
  5. Otra posibilidad que se aleja del procedimiento de construcción por voladizos sucesivos consiste en disponer apoyos provisionales bajo el tablero, o bien un único apoyo en el extremo del voladizo que se eliminará al colocar los tirantes. Así se construyó el puente de Bratislava sobre el Danubio.
Puente de Oberkassel sobre el Rhin, en Düsseldorf. Fuente: https://commons.wikimedia.org/wiki/File:Oberkassel_Bruecke.jpg



Puente Flehe sobre el Rhin, cerca de Düsseldorf. Fuente: https://commons.wikimedia.org/wiki/File:Fleher_Br%C3%BCcke-2.jpg



Puente Kniebrucke en Düsseldorf sobre el Rhin. Fuente: https://de.wikipedia.org/wiki/Rheinkniebr%C3%BCcke#/media/File:Duesseldorf_1915.JPG



Puente de Bratislava, sobre el Danubio. Fuente: https://en.wikipedia.org/wiki/Cable-stayed_bridge#/media/File:Novy_Most_d.JPG

Referencias:

FERNÁNDEZ-TROYANO, L. (1999). Tierra sobre el agua. Visión histórica universal de los puentes. Colegio de Ingenieros de Caminos, Canales y Puertos. Colección de Ciencias, Humanidades e Ingeniería, n.º 55, Madrid.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Market demands on construction management: A view from graduate students

Document downloaded from:
This paper must be cited as:

https://riunet.upv.es/handle/10251/89675

Pellicer Armiñana, E.; Yepes Piqueras, V.; Ortega Llarena, AJ.; Carrión García, A. (2017). Market demands on construction management: A view from graduate students. JOURNAL OF PROFESSIONAL ISSUES IN ENGINEERING EDUCATION AND PRACTICE. 143(4):1-11. doi:10.1061/(ASCE)EI.1943-5541.0000334

Descargar (PDF, 367KB)





Análisis del ciclo de vida: comparación entre dos puentes postesados óptimos de sección en cajón

Acaban de publicarnos un artículo en la revista del JCR (Q2) Sustainability que compara dos puentes postesados óptimos de sección en cajón atendiendo a su ciclo de vida. Creemos que la metodología empleada puede ser de interés para casos de estructuras de hormigón similares a las presentadas. El artículo forma parte del proyecto de investigación BRIDLIFE “Puentes pretensados de alta eficiencia social y medioambiental bajo presupuestos restrictivos“.

Os paso a continuación el resumen y el artículo propiamente dicho, pues está publicado en abierto.





Abstract:

The goal of sustainability involves a consensus among economic, environmental and social factors. Due to climate change, environmental concerns have increased in society. The construction sector is among the most active high environmental impact sectors. This paper proposes new features to consider a more detailed life-cycle assessment (LCA) of reinforced or pre-stressed concrete structures. Besides, this study carries out a comparison between two optimal post-tensioned concrete box-girder road bridges with different maintenance scenarios. ReCiPe method is used to carry out the life-cycle assessment. The midpoint approach shows a complete environmental profile with 18 impact categories. In practice, all the impact categories make their highest contribution in the manufacturing and use and maintenance stages. Afterwards, these two stages are analyzed to identify the process which makes the greatest contribution. In addition, the contribution of CO2fixation is taken into account, reducing the environmental impact in the use and maintenance and end of life stages. The endpoint approach shows more interpretable results, enabling an easier comparison between different stages and solutions. The results show the importance of considering the whole life-cycle, since a better design reduces the global environmental impact despite a higher environmental impact in the manufacturing stage.

Keywords:

sustainabilityenvironmental impactlife-cycle assessmentconstruction LCAbridge LCAReCiPe;sustainable construction

Reference:

PENADÉS-PLÀ, V.; MARTÍ, J.V.; GARCÍA-SEGURA, T.;  YEPES, V. (2017). Life-cycle assessment: A comparison between two optimal post-tensioned concrete box-girder road bridges. Sustainability, 9(10):1864. doi:10.3390/su9101864 (link)

Descargar (PDF, 802KB)

Procedimientos de construcción de puentes viga de hormigón pretensado

Puente Shibanpo (China). Construcción original: 1980, desdoblamiento: 2005. Foto: 山城崽儿. Fuente: https://commons.wikimedia.org/wiki/File:Shibanpo_Bridge_in_Chongqing.jpg

Uno de los ingenieros que más contribuyó al desarrollo del hormigón armado, y que tuvo una actuación más destacada en el origen y desarrollo del hormigón pretensado, fue el francés Freyssinet. Sin embargo, no fue hasta después de la Segunda Guerra Mundial cuando los puentes viga de hormigón pretensado adquirieron toda su potencia y desarrollo. El hormigón pretensado ha demostrado sus ventajas económicas y técnicas tanto para puentes de luces medias (vigas prefabricadas, por ejemplo), como en grandes luces (puentes empujados y atirantados, entre otros). El récord de luz mundial para un puente cajón de hormigón pretensado es de 330 m en Shibanpo (China), terminado en 2005.

Tal es la importancia de que el proceso constructivo de un puente sea sencillo y económico, que los puentes viga se clasifican en función de dichos procedimientos. En general se pueden construir los puentes “in situ”, con piezas prefabricadas, o de una forma mixta. Además, salvo que el puente sea muy pequeño, los puentes viga se construyen por partes, o bien en subdivisiones longitudinales (vigas independientes que se unen mediante una losa, por ejemplo) o en subdivisiones transversales (dovelas de sección completa, que dan lugar a una gran variedad de métodos constructivos).

Los procedimientos constructivos de los puentes viga de hormigón pretensado pueden clasificarse en: (a) construcción sobre cimbra, (b) construcción por voladizos sucesivos, y (c) construcción por traslación horizontal o vertical.

Os dejo a continuación un pequeño vídeo explicativo al respecto.









¿Qué cualidades necesita un buen ingeniero? (Según E. Freyssinet)

Eugène Freyssinet (1879-1962)

Mi amigo Antonio Navarro Manso, profesor de la Universidad de Oviedo, me preguntaba por una cita famosa de Eugène Freyssinet sobre las cualidades que necesita un buen ingeniero. No la conocía, pero al final Antonio encontró la referencia en el libro que sobre este ilustre ingeniero escribió José A. Fernández Ordóñez en 1978. Creo que resulta de gran interés reproducir esta cita:

“… lo importante es la vocación y la fe en el propio esfuerzo, un amor sin límites hacia una tarea a la que se entrega la vida entera, sin restricciones ni reservas”. Lo demás, en la tarea del ingeniero es muy sencillo, solamente sentido común. Según él, basta con tres cualidades para ser buen ingeniero:

1º.— Ser capaz de resolver una regla de tres.

2º.— Estar convencido de que no puede subirse al cielo tirándose de los cabellos.

3º.— Saber que para colocar el sombrero en el perchero, no hay que ponerlo ni encima, ni debajo, ni a los lados

Por tanto, no me queda más que agradecer a Antonio la posibilidad de recoger este pensamiento de Freyssinet y compartirla con todos vosotros.

Os dejo un vídeo sobre Freyssinet (en francés, aunque subtitulado al inglés) que creo que os puede ser de interés. Espero que os guste.

Referencia:

FERNÁNDEZ-ORDÓÑEZ, J.A. (1978). Eugène Freyssinet. 2c Ediciones, Barcelona.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La construcción romana, el hormigón y otras cosas en Radio Nacional

Puente de Alcántara, puente romano en arco construido entre 104 y 106, que cruza el río Tajo en la localidad cacereña de Alcántara.

Resulta gratificante tener la oportunidad de conversar tranquilamente en un medio de comunicación como es Radio Nacional de España sobre ciencia, tecnología e ingeniería. El otro día me entrevistaron en el programa “24 horas“, presentado por Miguel Ángel Domínguez sobre la construcción romana, el hormigón y otros aspectos relacionados con la ingeniería civil y la inteligencia artificial. Se trata de un programa que dedica un espacio los miércoles a la tertulia científica y es, para la ingeniería, una oportunidad para acercar la técnica al gran público, facilitando la labor tan importante de divulgación científica.





Hablamos sobre las razones por las cuales las construcciones romanas han llegado hasta nuestros días, de la calidad de los hormigones romanos, del impacto medioambiental de la fabricación del cemento Portland, de la tecnología actual de la construcción y de la aplicación de la inteligencia artificial en el diseño automático y óptimo de puentes. Aunque la entrevista se quedó muy corta y nos dejamos en el tintero muchas cosas, os paso el post para que lo escuchéis en cualquier momento. También tenéis otras entrevistas anteriores relacionadas con el puente Hong Kong-Zhuhai-Macao, o con el Golden Gate. Espero que os sean de interés.
