Un estudio de la UPV permite abaratar costes y reducir el impacto medioambiental en la construcción de túneles subterráneos

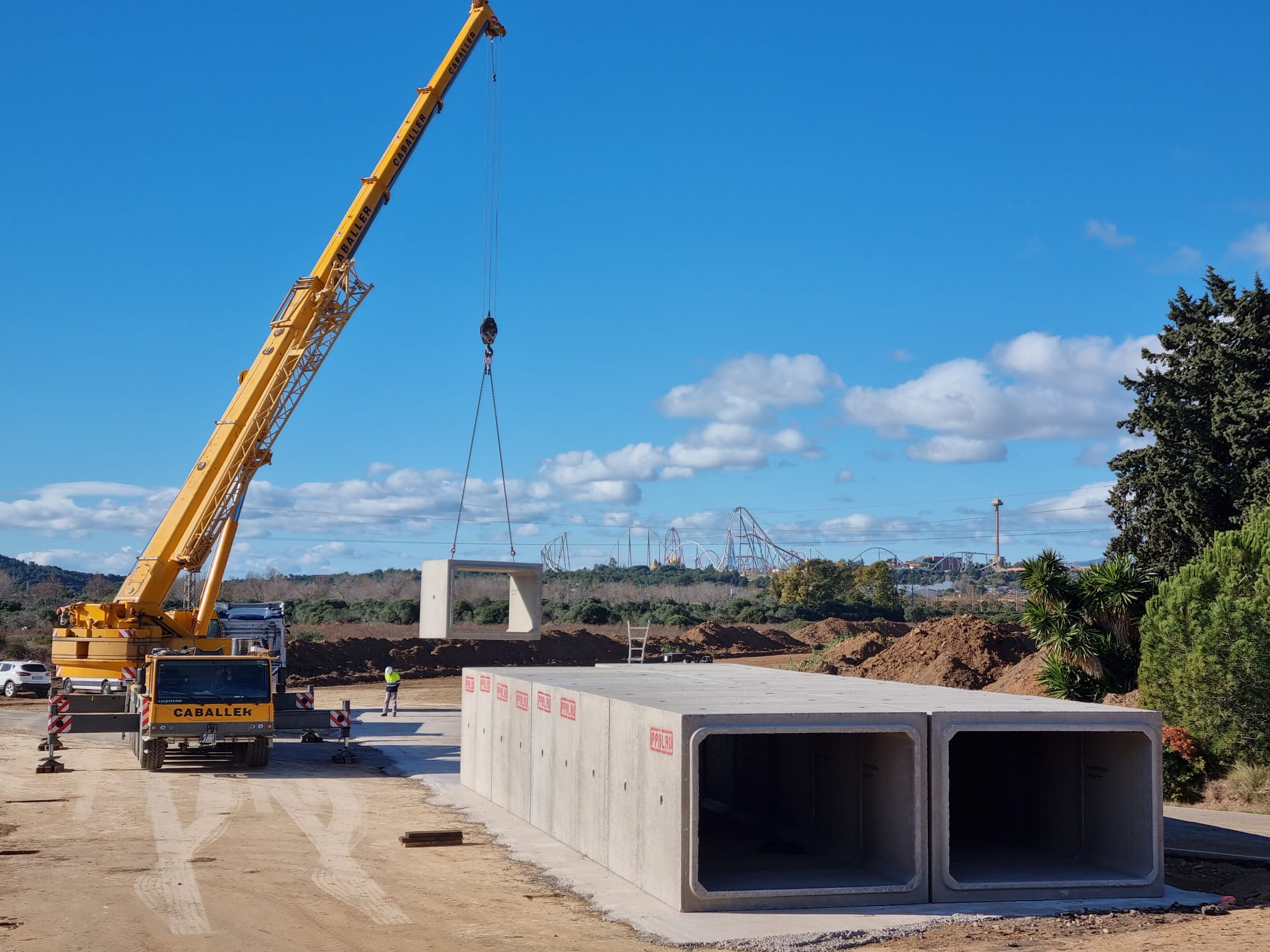

Figura 1. Marcos prefabricados en Vilaseca. Cortesía de ANDECE.

Un estudio realizado por investigadores de la Universitat Politècnica de València (UPV), pertenecientes al Instituto de Ciencia y Tecnología del Hormigón (ICITECH), ofrece una alternativa más económica y sostenible para la construcción con marcos prefabricados de hormigón de infraestructuras de transporte, como túneles subterráneos, edificios y otras estructuras. Sus resultados han sido publicados en la revista Materials.

En su trabajo, enmarcado dentro del proyecto Hydelife, han desarrollado diferentes algoritmos cuya aplicación permite ahorros económicos de hasta un 24% en el coste final de la estructura, disminuyendo los costes asociados con la producción y el transporte de materiales.

Además, según las estimaciones que ha realizado el equipo del ICITECH-UPV, permitiría optimizar el uso de materiales en la estructura y reducir alrededor de un 30% de las emisiones de CO₂ asociadas a la construcción.

Pensemos una obra lineal donde tengamos, por ejemplo, 1000 metros de un túnel subterráneo que se pueda ejecutar con marcos prefabricados. Además del ahorro económico, en nuestro trabajo, estimamos que la reducción de 1 euro en el coste final de un marco de hormigón armado es equivalente a evitar la emisión de cerca de 2 kg de CO₂”, destaca Víctor Yepes, investigador del Instituto ICITECH de la Universitat Politècnica de València.

Así, este estudio presenta una alternativa sostenible y eficiente en términos de recursos para los marcos tradicionales de hormigón armado in situ.

Nuestro objetivo era ampliar el conocimiento sobre la tipología estructural de marcos prefabricados articulados de hormigón y su empleo como sustituto de los marcos tradicionales de hormigón armado colado in situ. Y los resultados que hemos obtenido constatan su enorme potencial para grandes infraestructuras. El estudio es de especial interés para ámbitos como la ingeniería civil y arquitectura y, sobre todo, para las empresas de prefabricados de hormigón”, concluye Víctor Yepes.

Referencia:

RUIZ-VÉLEZ, A.; ALCALÁ, J.; YEPES, V. (2023). Optimal design of sustainable reinforced concrete precast hinged frames. Materials, 16(1):204. DOI:10.3390/ma16010204.

Os paso a continuación la repercusión de esta noticia en algunos medios de prensa.

Marcos prefabricados de hormigón para la construcción, una opción más barata y sostenible

Algoritmos para abaratar costes y reducir el impacto medioambiental al usar marcos prefabricados de hormigón en la construcción

https://24noticias.org/marcos-prefabricados-de-hormigon-alternativa-para-la-construccion/

https://www.levante-emv.com/sostenibilitat/2023/05/25/estudi-upv-revela-com-reduir-87816604.html

Algorithms for cleaner and cheaper construction of underground tunnels

https://www.upv.es/noticias-upv/noticia-14122-mas-sostenible-es.html

https://aplicat.upv.es/exploraupv/ficha-prensa/noticia/14122

https://www.cope.es/actualidad/sociedad/noticias/marcos-prefabricados-hormigon-para-construccion-una-opcion-mas-barata-sostenible-20230521_2719911

https://valenciaplaza.com/marcos-prefabricados-hormigon-construccion-opcion-mas-barata-sostenible

https://noticiasdelaciencia.com/art/46721/algoritmos-para-una-construccion-mas-limpia-y-mas-barata-de-tuneles-subterraneos

Método “cut and cover” de construcción de túneles

El túnel Gerrards Cross, en Inglaterra. Wikipedia

La técnica de falso túnel (cut and cover, que significaría “cortar y cubrir” en español) es un procedimiento de construcción para túneles superficiales donde se excava desde la superficie la totalidad o parte del hueco que ocupa el túnel, se construye el túnel dentro del espacio a cielo abierto y se cubre una vez terminado. Requiere un sistema de sostenimiento fuerte para soportar las cargas del material que cubre el túnel.

Este tipo de construcción de túneles resulta apropiado cuando existe un escaso recubrimiento de terreno sobre el túnel  y al mismo tiempo existe riesgo de que la construcción de una trinchera convencional pueda provocar desprendimientos. En otras ocasiones, la construcción de falsos túneles se justifica simplemente en la necesidad minimizar el impacto ambiental de la línea, especialmente cuando el trazado pasa cerca de zonas urbanas.

Existen dos formas de realizar este procedimiento constructivo:

  • Método ‘bottom up’: se excava a cielo abierto la totalidad del hueco ocupado por el túnel y se construye en el interior. El túnel puede ser de hormigón in situ, hormigón pretensado, arcos pretensados, arcos con acero corrugado y también con ladrillo, que se solía usar al principio.

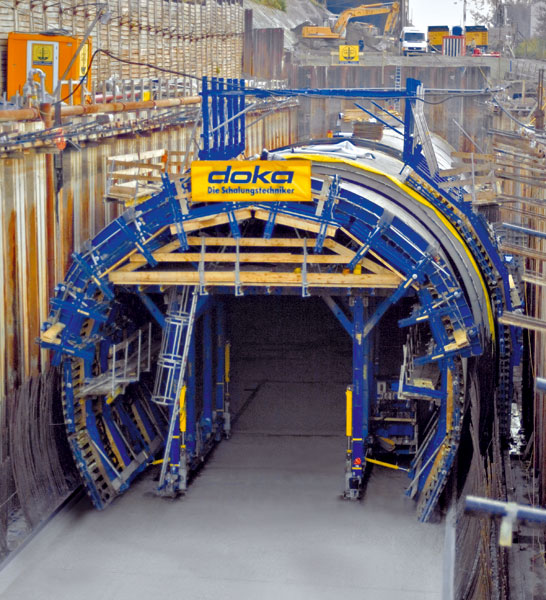

Carro túnel

  • Método ‘top down’: este método se encuentra en auge para la construcción de túneles en el interior de las ciudades (túneles de la M-30Autopista Costanera NorteMetro de Málaga…). Requiere poca maquinaria especializada, apenas más de la utilizada en la construcción convencional de sótanos. En la superficie, desde la calle, se ejecutan las paredes del túnel cavando una zanja que se hormigona para formar muros pantalla o una hilera de pilotes. Cuando las paredes están terminadas se ejecuta la losa superior, que se apoya en las paredes, excavando sólo el hueco que ocupa la losa y apoyándola durante su construcción contra el terreno. Cuando la losa y las paredes están terminadas, puede reconstruirse la superficie mientras continúan los trabajos en el interior del túnel. La tierra del interior del túnel no se extrae hasta esta fase, en la que como los elementos portantes del túnel están ya construidos se puede excavar con retroexcavadoras. Cuando se ha excavado hasta el nivel adecuado se ejecuta la contrabóveda, losa generalmente de hormigón que hace de suelo del túnel. Se pueden crear losas intermedias para realizar túneles de varias plantas.



Falso túnel entre pantallas

En el siguiente vídeo realizado por Proin 3D, se puede ver el proceso constructivo del falso túnel de salida de la estación de Sants. Se trata del túnel de alta velocidad Barcelona Sants-La Sagrera, conocido también como túnel del Eixample.

En el siguiente vídeo podemos ver una técnica de la empresa TOMAS.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.



Construcción de falso túnel entre pantallas

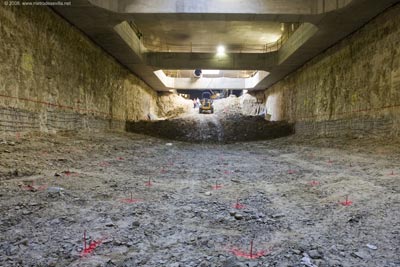

falso-tunel-entre-pantallasUn falso túnel es una infraestructura que se construye cuando un obstáculo natural de escasa altura debe ser atravesado por una línea ferroviaria o por una carretera, de forma que no resulta conveniente perforar un túnel debido al escaso recubrimiento y al riesgo de que la construcción de una trinchera convencional pueda provocar desprendimientos. En otras ocasiones, la construcción de falsos túneles se justifica simplemente en la necesidad minimizar el impacto ambiental de la vía de comunicación, especialmente cuando el trazado pasa cerca de zonas urbanas.

Una forma de construir un falso túnel consiste en ejecutar unas pantallas, bien con pilotes o con una hidrofresa. Tras esas pantallas laterales, se ejecuta la losa de cubrición para formar el techo del túnel. Una vez fraguado el hormigón de la losa, se puede proceder a trabajar bajo tierra, vaciando la caverna generada entre las pantallas y la losa, hasta el nivel del suelo del túnel. La ejecución de pantallas con pilotes consiste en hacer “taladros” consecutivos, que luego son rellenados con acero y hormigón. Si utilizamos una hidrofresa el principio es el mismo, solo que la perforación es rectangular.

Si el falso túnel se realiza a una profundidad mayor de 5-10 m es necesario ejecutar losas intermedias, para garantizar la integridad de las pantallas laterales. Este método es muy seguro, habiéndose realizado bastantes kilómetros de todo tipo de túneles, por ejemplo en Madrid, tanto de metro (línea 11 en la avenida de Abrantes, línea 1 en la Calle Congosto…) como de cercanías (Pasillo verde, Getafe…) sin incidentes a reseñar. Incluso en terrenos particularmente complicados como es la vega del manzanares este método ha dado un gran rendimiento en la ejecución del soterramiento de la M30.

A continuación os paso una animación realizada por la empresa Proin 3D para Adif del túnel ferroviario de alta velocidad Barcelona Sants-La Sagrera, conocido también como túnel del Eixample. El túnel, que une la estación de Barcelona Sants con la futura estación de La Sagrera, forma parte de la línea de alta velocidad Madrid-Zaragoza-Barcelona-Frontera francesa.Fue inaugurado el 8 de enero de 2013 juntamente con el tramo entre Barcelona Sants y Figueras-Vilafant de la LAV Madrid-Barcelona-Franciay el 9 de enero de 2013 empezó su explotación comercial por trenes de Renfe Operadora.

En la animación podemos ver la ejecución del falso túnel, tanto con pilotadoras como con hidrofresas. Espero que os guste.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.
