Código de buenas prácticas para las obras temporales. Norma BS 5975:2019

Las obras temporales son un componente esencial de cualquier proyecto de construcción, ya que proporcionan soporte crítico durante las fases más vulnerables del ciclo de vida de una estructura. Su correcta planificación y ejecución no solo garantiza la estabilidad de la obra, sino que también protege a los trabajadores, al público y al medio ambiente. Un fallo en estas estructuras puede tener consecuencias catastróficas, como pérdidas humanas, daños materiales y responsabilidades legales importantes.

La norma BS 5975:2019 es una guía exhaustiva que establece los principios básicos para gestionar y diseñar obras provisionales o estructuras auxiliares en el sector de la construcción. Publicado por primera vez en 1982, se ha ido actualizando regularmente para abordar los cambios en la industria, las necesidades tecnológicas y normativas, y para garantizar que los proyectos de construcción se ejecuten de manera segura, eficiente y conforme a la normativa aplicable.

En sus orígenes, esta norma surgió como respuesta a incidentes graves ocurridos en obras temporales, como colapsos estructurales debidos a fallos en el diseño o la ejecución. Las recomendaciones iniciales, derivadas del informe Bragg y otros estudios relevantes, hicieron hincapié en la necesidad de controles estrictos y funciones bien definidas en la gestión de estas estructuras. Desde entonces, la norma ha evolucionado para incluir no solo aspectos técnicos, sino también procedimientos organizativos que refuerzan la coordinación entre las partes involucradas en un proyecto.

La versión de 2019 incorpora cambios significativos relacionados con las Regulaciones de Diseño y Gestión de la Construcción (CDM 2015). Estas regulaciones reflejan un enfoque moderno en materia de seguridad y exigen que todos los implicados, desde los clientes hasta los subcontratistas, comprendan y asuman sus responsabilidades en la planificación, el diseño y la ejecución de obras temporales.

Objetivos y alcance

La norma BS 5975:2019 busca garantizar que las obras temporales sean seguras, eficientes y sostenibles en todas sus fases, desde el diseño hasta el desmantelamiento. Proporciona directrices detalladas para minimizar riesgos, optimizar recursos y establecer una trazabilidad clara de responsabilidades. Además, promueve la colaboración efectiva entre diseñadores, contratistas y clientes, de modo que cada parte comprenda su papel y cumpla con la normativa aplicable.

El ámbito de aplicación de la norma cubre una amplia gama de estructuras y procedimientos relacionados con obras temporales, entre las que se incluyen:

Soporte de estructuras permanentes: elementos de soporte durante la construcción, remodelación o demolición.
Estabilidad estructural temporal: sistemas de apoyo para edificios, puentes, taludes o excavaciones.
Acceso y seguridad: instalación de plataformas, escaleras, pasarelas y otros elementos que permitan acceder de manera segura a las zonas de trabajo.
Control geotécnico e hidráulico: apuntalamientos y estructuras diseñadas para gestionar la estabilidad del terreno y los efectos del agua.
Soporte para equipos y materiales: estructuras temporales que estabilicen maquinaria o almacenen materiales durante la obra.

La norma también se aplica a proyectos de gran envergadura, como aeropuertos, plantas industriales y obras de infraestructura, donde las exigencias técnicas y organizativas son mayores. En estos casos, pueden ser necesarios procedimientos específicos adicionales para garantizar un control efectivo.

Términos clave y responsabilidades

La norma BS 5975:2019 define una serie de términos clave que estandarizan los roles y responsabilidades en la gestión de obras temporales. A continuación, se muestran los más relevantes:

Coordinador de obras temporales (TWC): es el responsable principal de supervisar y coordinar todas las actividades relacionadas con las obras temporales. Entre sus funciones se encuentran la revisión de diseños, la emisión de permisos para cargar estructuras y la verificación de que las instalaciones cumplen con los estándares de seguridad. En proyectos grandes o complejos, el TWC puede delegar ciertas tareas en supervisores específicos (TWS) para garantizar un control efectivo.
Supervisor de obras temporales (TWS): ayuda al TWC en tareas específicas, como la inspección diaria de las estructuras y la aplicación de las recomendaciones de diseño. Este rol es crucial para garantizar que las obras temporales se construyan y operen según las especificaciones aprobadas.
El delegado de la organización (DI): es un representante sénior dentro de la organización que tiene la responsabilidad de establecer y mantener los procedimientos internos para la gestión de obras temporales. Su función es garantizar que los sistemas y procesos de la empresa cumplan con el estándar y se implementen de manera adecuada.
Cliente y contratista principal (PC): es responsable de verificar que el contratista principal (PC) sea competente para gestionar el proyecto. Una vez designado, el PC asume la responsabilidad general de todas las actividades en el lugar de trabajo, incluidas las relacionadas con las obras temporales. El PC debe coordinar a los subcontratistas y asegurarse de que trabajen bajo un marco común.
Obras temporales: son estructuras diseñadas para soportar, proteger o estabilizar elementos durante la construcción. Esto incluye encofrados, cimbras, andamios, apuntalamientos, estructuras de retención y plataformas temporales.

Gestión de obras temporales

La gestión de obras temporales es uno de los aspectos centrales de la norma BS 5975:2019, ya que establece los procedimientos y las responsabilidades necesarios para garantizar la seguridad, estabilidad y funcionalidad de estas estructuras. Este enfoque abarca desde la planificación inicial hasta la evaluación posterior al desmontaje, garantizando que cada etapa del ciclo de vida de las obras temporales esté bajo control.

La gestión de obras temporales se basa en tres principios fundamentales, que aseguran que todas las partes implicadas trabajen bajo un marco común, que incluye procedimientos claros y una trazabilidad completa de las responsabilidades.:

Control organizativo: cada organización involucrada debe gestionar sus actividades de manera que se minimicen errores y riesgos, y se maximice la seguridad.
Responsabilidad del contratista principal (PC): el PC asume el control total del proyecto, incluida la gestión de las obras temporales.
Nombramiento de un responsable centralizado: una persona, generalmente el coordinador de obras temporales, debe asumir la responsabilidad general de supervisar y coordinar las obras temporales en el lugar.

Cada organización debe establecer procedimientos específicos para gestionar obras temporales, adaptados a la naturaleza y la escala del proyecto. Estos procedimientos incluyen lo siguiente:

Planificación inicial: Desde la etapa de diseño, las organizaciones deben identificar las necesidades de obras temporales teniendo en cuenta factores como los requerimientos técnicos, que incluyen las cargas previstas, la estabilidad y los materiales necesarios; los requerimientos legales, que abarcan el cumplimiento de normativas locales y de la norma BS 5975:2019; y las condiciones de la obra, que comprenden factores geotécnicos, climáticos y de acceso al lugar de trabajo.
Asignación de roles y responsabilidades: Es esencial asignar roles específicos dentro de cada organización para gestionar las obras temporales. Estos roles incluyen al delegado (DI), responsable de supervisar la implementación de los procedimientos organizativos; al coordinador de obras temporales (TWC), encargado de supervisar y coordinar todas las actividades relacionadas con las obras temporales en el lugar de trabajo, y al supervisor de obras temporales (TWS), responsable de las tareas diarias de inspección y control, trabajando bajo la dirección del TWC.
Coordinación interorganizacional: En proyectos complejos con múltiples contratistas, la coordinación entre organizaciones es fundamental para evitar conflictos y garantizar que todas las actividades relacionadas con las obras temporales estén alineadas. Esto incluye el intercambio de información, es decir, compartir diseños, especificaciones y requisitos técnicos entre contratistas y subcontratistas, y la gestión de interfaces, que implica supervisar la interacción entre diferentes áreas de responsabilidad, especialmente en proyectos que involucren estructuras compartidas o adyacentes.

La gestión adecuada de obras temporales requiere un sistema riguroso de documentación y trazabilidad que permita supervisar todas las actividades relacionadas.

Registro de obras temporales: La norma exige mantener un registro detallado de todas las estructuras temporales utilizadas en el proyecto, que debe incluir información como la descripción de las estructuras, su ubicación, el estado actual (instalación, uso, desmontaje) y los permisos emitidos para su construcción y carga.
Certificación y revisión: Antes de utilizar una estructura temporal, debe emitirse un certificado que confirme que ha sido diseñada, construida y revisada de acuerdo con los estándares aplicables. Este proceso incluye la verificación del diseño, que consiste en una revisión técnica para asegurar que la estructura cumple con los requisitos de carga y estabilidad, y la revisión in situ, que implica una inspección física para confirmar que la estructura se ha construido según el diseño aprobado.
Permisos y autorizaciones: El uso de obras temporales requiere la emisión de permisos específicos en varias etapas, como el permiso de construcción, que se otorga antes de ensamblar la estructura, el permiso de carga, que se emite tras verificar que la estructura es segura para soportar las cargas previstas, y el permiso de desmontaje, que garantiza que este se realice de manera segura y ordenada.

La norma subraya la importancia de la supervisión activa durante todas las fases del proyecto para garantizar que las obras temporales se utilicen de manera segura y eficiente.

Inspecciones regulares: deben realizarse inspecciones periódicas para verificar que las estructuras se mantengan en condiciones óptimas durante su uso. Dichas inspecciones incluirán la revisión de materiales y componentes para detectar daños o desgaste, la evaluación de la estabilidad estructural en condiciones cambiantes, como cargas dinámicas o climáticas, y la verificación de que las operaciones en el lugar no afecten negativamente a la integridad de las obras temporales.
Mantenimiento preventivo: en proyectos de larga duración, es fundamental realizar un mantenimiento periódico de las estructuras temporales para prevenir fallos, lo que incluye el reemplazo de componentes dañados, el ajuste de elementos como puntales o sistemas de fijación y el refuerzo adicional en caso de condiciones imprevistas, como cargas mayores o cambios climáticos extremos.
Desmontaje seguro: el desmontaje de estructuras temporales debe planificarse cuidadosamente para minimizar riesgos, lo que incluye evaluar la secuencia de desmontaje para evitar inestabilidad estructural, proporcionar soporte adicional a elementos permanentes si es necesario y retirar componentes de manera ordenada para evitar dañar otros elementos del proyecto o el entorno.

La gestión efectiva de obras temporales requiere una comunicación clara y una formación adecuada para todos los involucrados.

Comunicación interna: La información sobre procedimientos, funciones y responsabilidades debe comunicarse claramente a todos los niveles de la organización, lo que incluye reuniones periódicas entre el TWC, el TWS y otros supervisores, así como documentación accesible que detalle los requisitos técnicos y operativos.
Formación del personal: El personal involucrado en la construcción, el uso y el desmontaje de obras temporales debe recibir una formación específica que incluya procedimientos de seguridad, uso correcto de materiales y equipos, e identificación y manejo de riesgos asociados con las estructuras temporales.

Diseño y control

El diseño y el control de las obras temporales son pilares fundamentales de la norma BS 5975:2019, ya que garantizan la seguridad, estabilidad y eficiencia en todas las fases de un proyecto de construcción. Este apartado proporciona directrices técnicas y organizativas detalladas para abordar las diversas cargas, materiales y procedimientos relacionados con el diseño de estas estructuras.

Consideraciones generales en el diseño: El diseño de obras temporales debe tener en cuenta el propósito específico de cada estructura para cumplir con los requisitos técnicos y operativos del proyecto. Esto implica analizar las cargas, las condiciones ambientales y las necesidades de uso, y garantizar la seguridad en todas las fases, desde la construcción hasta el desmantelamiento. Además, las estructuras temporales deben ser compatibles con las obras permanentes e integrarse sin interferir en su ejecución.
Tipos de cargas en el diseño:La norma establece que el diseño de obras temporales debe tener en cuenta varios tipos de cargas: estáticas, como el peso propio de la estructura y la carga muerta de elementos permanentes que se apoyan temporalmente en ella; dinámicas, como el movimiento de maquinaria y las vibraciones causadas por actividades cercanas; ambientales, como el viento, la lluvia y la nieve, que pueden afectar a la estabilidad según la norma Eurocódigo EN 1991-1-3; y accidentales, como impactos de vehículos o la caída de objetos. El diseño debe incorporar factores de seguridad para mitigar estos riesgos y garantizar la estabilidad estructural.
Selección de materiales y componentes:La elección de materiales adecuados es crucial para cumplir con los requisitos funcionales y de seguridad en obras temporales. El acero es el material más común por su alta resistencia y ductilidad, y es ideal para cimbras y andamios. La madera se utiliza en proyectos más pequeños o económicos, siempre que cumpla con estándares como el BS 5756:2007. Los componentes prefabricados, como vigas y paneles modulares, permiten una instalación rápida y garantizan una calidad uniforme. Los materiales deben ser inspeccionados y sometidos a pruebas de resistencia para garantizar su capacidad de carga y contar con certificaciones de calidad. Además, los componentes reutilizables, como los puntales y los andamios, requieren un mantenimiento preventivo regular.
Verificación del diseño: La BS 5975:2019 establece procedimientos estrictos para la verificación de los diseños de obras temporales. Esto incluye:
- Niveles de verificación: El nivel de revisión requerido depende de la complejidad y el riesgo asociado al diseño:
  - Diseños simples: Revisión por un ingeniero calificado dentro del equipo del proyecto.
  - Diseños complejos: Revisión independiente por un ingeniero especializado, quien realiza cálculos detallados y simulaciones para verificar la estabilidad de la estructura.
- Categorías de diseño: La norma clasifica los diseños de obras temporales en tres categorías principales, basándose en su nivel de riesgo:
- - Categoría 1: Diseños estándar con riesgos bajos y procedimientos bien establecidos.
  - Categoría 2: Diseños con ciertos riesgos o complejidad, que requieren una revisión detallada por parte de un ingeniero experimentado.
  - Categoría 3: Diseños de alta complejidad o riesgo, que exigen revisiones externas e independientes.
- Documentación del diseño: Cada diseño debe estar respaldado por una documentación exhaustiva, que incluya:
  - Declaraciones de diseño que expliquen los cálculos y supuestos utilizados.
  - Certificados de conformidad con normativas aplicables.
  - Planos detallados que muestren la configuración de la estructura temporal.
Procedimientos de control en obra:El control de las obras temporales incluye la supervisión durante su construcción, uso y desmantelamiento. La norma exige inspecciones periódicas realizadas por personal cualificado, como el TWC o el TWS, para garantizar que las estructuras cumplen con los diseños aprobados. Antes de cargar o desmontar una estructura, deben obtenerse permisos que certifiquen su correcta construcción y revisión. En proyectos largos o con condiciones cambiantes, es necesaria una supervisión continua para detectar deformaciones o inestabilidad.

Capacitación y formación

La capacitación y formación son pilares esenciales en la gestión de obras temporales, según la norma BS 5975:2019. La seguridad, eficiencia y calidad de estas estructuras dependen directamente del nivel de conocimiento y habilidad del personal involucrado. Una formación adecuada no solo asegura la competencia técnica, sino que también promueve una cultura de prevención de riesgos y mejora continua en todos los niveles organizativos.

Importancia de la capacitación:La naturaleza de las obras temporales exige precisión en su diseño, construcción, uso y desmantelamiento, ya que errores en cualquiera de estas fases pueden causar colapsos estructurales, accidentes laborales, retrasos y sanciones legales. Por ello, es fundamental capacitarse para garantizar la seguridad laboral mediante la reducción de riesgos, el cumplimiento normativo siguiendo regulaciones como el CDM 2015 y el BS 5975:2019, la eficiencia operativa optimizando recursos y minimizando desperdicios y la resiliencia estructural, preparando al personal para afrontar imprevistos como cargas adicionales o condiciones climáticas adversas.
Áreas clave de formación: La formación debe abordar diversas áreas técnicas y organizativas para cubrir las necesidades de todos los roles involucrados.
- Formación en roles específicos
  - Coordinador de obras temporales (TWC): desempeña un papel clave en la gestión de estas obras, por lo que su formación debe abarcar procedimientos de diseño, inspección y control, gestión de riesgos asociados a las estructuras temporales, coordinación y supervisión de subcontratistas y equipos en el lugar, comunicación efectiva con diseñadores, clientes y contratistas, así como el conocimiento de normativas aplicables, como el CDM 2015 y los Eurocódigos relacionados.
  - Supervisor de obras temporales (TWS): asiste al TWC en tareas específicas, por lo que su formación debe centrarse en la inspección y el mantenimiento de estructuras en uso, la identificación de problemas potenciales, como defectos en materiales o inestabilidad estructural, los procedimientos de permisos, incluidos el «permiso para cargar» y el «permiso para desmontar», así como la revisión de documentación técnica y planos de diseño.
  - Personal técnico y de obra: encargado de construir, mantener y desmontar las obras temporales debe estar capacitado para usar herramientas y equipos de manera segura, como puntales, andamios y encofrados, y debe conocer las técnicas de construcción para garantizar la estabilidad estructural, los procedimientos de emergencia ante fallos estructurales y la identificación y mitigación de riesgos en el lugar de trabajo.
- Formación técnica especializada: para puestos avanzados o proyectos complejos debe incluir cálculos estructurales para diseñadores y revisores, que abarquen cargas dinámicas, estáticas y ambientales; selección de materiales, evaluando el acero, la madera y los componentes prefabricados según los estándares aplicables; uso de software especializado como herramientas de modelado 3D y simulación estructural (BIM); y gestión de interfaces, para asegurar la coordinación entre equipos multidisciplinares y subcontratistas y evitar conflictos.
Métodos de capacitación: La formación puede implementarse a través de una combinación de métodos para abordar diferentes niveles de experiencia y áreas de especialización:
- Formación teórica: La formación teórica incluye cursos en aula o en línea que proporcionan conocimientos fundamentales sobre normativas aplicables, principios de diseño y control, y gestión de riesgos en obras temporales.
- Entrenamiento práctico: El entrenamiento práctico es imprescindible para los roles operativos, ya que permite a los trabajadores aplicar lo aprendido en un entorno controlado. Algunos ejemplos de este enfoque son la construcción y desmontaje de estructuras simuladas, la inspección de materiales y componentes en escenarios reales y el uso de equipos especializados, como grúas y sistemas de soporte.
- Evaluaciones y certificaciones: Se deben realizar pruebas para verificar la comprensión y habilidad de los participantes. Los programas deben incluir certificaciones reconocidas, que aseguren que el personal cumple con los estándares requeridos para sus roles específicos.
- Aprendizaje continuo: La industria de la construcción evoluciona constantemente, con nuevas tecnologías y normativas que exigen una actualización continua, por lo que los programas de capacitación deben incluir formación continua, con actualizaciones periódicas sobre normativas y prácticas emergentes, así como capacitación avanzada dirigida a personal experimentado que busca asumir roles de mayor responsabilidad.
Beneficios de una formación adecuada: La inversión en formación y capacitación genera beneficios significativos para las organizaciones, los trabajadores y los proyectos, como la reducción de accidentes, ya que un personal bien capacitado es más consciente de los riesgos y sabe cómo evitarlos; una mayor eficiencia, al mejorar la productividad y reducir el tiempo necesario para completar tareas complejas; el cumplimiento normativo, ya que todos los procedimientos cumplen con las regulaciones locales e internacionales; y la retención de talento, ya que los empleados capacitados se sienten valorados y son más propensos a permanecer en la organización.
Programas específicos de formación recomendados por la BS 5975:2019: La norma sugiere que las organizaciones desarrollen programas de capacitación adaptados a la complejidad de sus proyectos para preparar adecuadamente al personal. Estos programas deben incluir una inducción inicial que explique el diseño del proyecto, los roles y responsabilidades, y los procedimientos básicos de seguridad y emergencia. Para proyectos complejos, se recomiendan talleres especializados sobre temas técnicos, como la estabilidad, la gestión de cargas y el diseño avanzado. Además, se deben realizar simulaciones prácticas que incluyan el montaje y desmontaje de estructuras, la resolución de problemas técnicos y la gestión de emergencias. Evaluaciones periódicas medirán la efectividad de la formación y ayudarán a identificar áreas de mejora.
Requisitos para formadores: Los formadores deben ser profesionales altamente cualificados, con experiencia práctica en la gestión y el diseño de obras temporales, y con conocimientos profundos del BS 5975:2019 y otras normativas relevantes. Además, deben tener experiencia en proyectos complejos que incluyan obras temporales y capacidad para comunicar conceptos técnicos a públicos con diferentes niveles de experiencia.

Conclusión

Para garantizar que los proyectos de construcción se ejecuten de manera segura, eficiente y sostenible, es fundamental implementar correctamente la norma BS 5975:2019 en la gestión de obras temporales. Al seguir esta norma, las empresas de construcción pueden no solo cumplir con las normativas, sino también mejorar su productividad, reducir riesgos, optimizar el uso de recursos y fomentar una cultura organizativa basada en la mejora continua y la excelencia.

La capacitación continua y la formación específica para cada rol son esenciales para garantizar que el personal esté siempre preparado para enfrentar los desafíos que surjan durante el ciclo de vida del proyecto. Además, la colaboración efectiva entre todos los participantes del proyecto y la integración de tecnologías innovadoras permitirán a las empresas construir obras más resilientes, seguras y respetuosas con el medio ambiente. La implementación de estos principios no solo beneficiará a la empresa en términos de competitividad y rentabilidad, sino que también contribuirá al progreso hacia una industria de la construcción más segura y responsable.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras

Os presento un Manual de Referencia sobre estructuras auxiliares (andamios, apeos, entibaciones, encofrados y cimbras). Este libro aborda de manera amplia las estructuras auxiliares utilizadas en la construcción, abarcando tanto el ámbito de la edificación como el de las obras de ingeniería civil. El libro trata de los aspectos relacionados con los apeos y apuntalamientos, las entibaciones, los andamios, los encofrados y las cimbras. La novedad de esta obra radica en el tratamiento constructivo de estas técnicas, donde las fotografías e ilustraciones añaden valor a las explicaciones realizadas en el texto. Además de incluir una amplia bibliografía, se aportan cuestiones de autoevaluación con respuestas para el aprendizaje de los conceptos más importantes, así como problemas resueltos. Es un libro de texto dirigido a estudiantes de ingeniería y arquitectura, con una fuerte orientación hacia la construcción. No obstante, también se estructura como un manual de consulta para los profesionales relacionados con el proyecto y la construcción de obras. Además, este libro complementa los aspectos constructivos de otro tipo de textos estructurales o geotécnicos, más orientados a la teoría y los problemas.

El libro está editado a todo color, con 406 páginas, 279 fotografías y dibujos, así como 241 preguntas tipo test (con sus respuestas), y un total de 20 ejercicios totalmente resueltos.

El libro lo podéis conseguir en la siguiente dirección: https://www.lalibreria.upv.es/portalEd/UpvGEStore/products/p_477-5-1

SOBRE EL AUTOR:

Víctor Yepes Piqueras. Doctor Ingeniero de Caminos, Canales y Puertos. Catedrático de Universidad del Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil de la Universitat Politècnica de València. Consejero del Sector Docencia e Investigación del Colegio de Ingenieros de Caminos, Canales y Puertos. Número 1 de su promoción, ha desarrollado su vida profesional en empresas constructoras, en el sector público y en el ámbito universitario. Ha recibido el Premio a la Excelencia Docente por parte del Consejo Social, así como el Premio a la Trayectoria Excelente en Investigación y el Premio al Impacto Excelente en Investigación, ambos otorgados por la Universitat Politècnica de València. Es investigador del Instituto de Ciencia y Tecnología del Hormigón (ICITECH) y profesor visitante en la Pontificia Universidad Católica de Chile. Ha sido director académico del Máster Universitario en Ingeniería del Hormigón (acreditado con el sello EUR-ACE). Imparte docencia en asignaturas de grado y posgrado relacionadas con procedimientos de construcción y gestión de obras, calidad e innovación, modelos predictivos y optimización en la ingeniería. Sus líneas de investigación actuales se centran en la optimización multiobjetivo, la sostenibilidad y el análisis de ciclo de vida de puentes y estructuras de hormigón.

Referencia:

YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

A continuación, os podéis descargar las primeras páginas del libro y su índice:

Descargar (PDF, 16.1MB)

Primicia editorial: Nuevo Manual de Referencia sobre Estructuras Auxiliares en la Construcción

Estoy en proceso de revisión de las pruebas de imprenta del nuevo Manual de Referencia denominado: “Estructuras auxiliares de construcción: andamios, apeos, entibaciones, encofrados y cimbras”. Estará disponible en las librerías durante el mes de septiembre del 2024.

Este libro aborda de manera amplia las estructuras auxiliares utilizadas en la construcción, abarcando tanto el ámbito de la edificación como el de las obras de ingeniería civil. El libro trata de los aspectos relacionados con los apeos y apuntalamientos, las entibaciones, los andamios, los encofrados y las cimbras. La novedad de esta obra radica en el tratamiento constructivo de estas técnicas, donde las fotografías e ilustraciones añaden valor a las explicaciones realizadas en el texto. Además de incluir una amplia bibliografía, se aportan cuestiones de autoevaluación con respuestas para el aprendizaje de los conceptos más importantes, así como problemas resueltos. Es un libro de texto dirigido a estudiantes de ingeniería y arquitectura, con una fuerte orientación hacia la construcción. No obstante, también se estructura como un manual de consulta para los profesionales relacionados con el proyecto y la construcción de obras. Además, este libro complementa los aspectos constructivos de otro tipo de textos estructurales o geotécnicos, más orientados a la teoría y los problemas.

¿Qué es un Manual de Referencia en la Universitat Politècnica de València?

Colección de carácter multidisciplinar, orientada a la formación y al ejercicio profesional. Los contenidos han sido seleccionados por el comité editorial atendiendo a la oportunidad de la obra por su originalidad en el estudio y aplicación de una materia, el apoyo gráfico y práctico con ejercicios demostrativos que sustentan la teoría, la adecuación de su metodología y la revisión bibliográfica actualizada. Los títulos de la colección se clasifican en distintas series según el área de conocimiento y la mayoría de ellos están disponibles tanto en formato papel como electrónico.

Todos los títulos de la colección están evaluados por especialistas en la materia según el método doble ciego, tal como se recoge en la página web de la Editorial (http://www.upv.es/entidades/AEUPV/info/891747normalc.html), garantizando la transparencia en todo el proceso.

Para conocer más información sobre la colección, los títulos que la componen y cómo adquirirlos puede visitar la web, enlace a la página de la colección en www.lalibreria.upv.es

Referencia:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

SOBRE EL AUTOR:

Víctor Yepes Piqueras. Catedrático de universidad del Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil de la Universitat Politècnica de València. Número 1 de su promoción, ha desarrollado su vida profesional en empresas constructoras, en el sector público y en el ámbito universitario. Ha recibido el Premio a la Excelencia Docente por parte del Consejo Social de la UPV. Es investigador del Instituto de Ciencia y Tecnología del Hormigón (ICITECH) y profesor visitante en la Pontificia Universidad Católica de Chile. Ha sido director académico del Máster Universitario en Ingeniería del Hormigón (acreditado con el sello EUR-ACE). Imparte docencia en asignaturas de grado y posgrado relacionadas con procedimientos de construcción y gestión de obras, calidad e innovación, modelos predictivos y optimización en la ingeniería. Sus líneas de investigación actuales se centran en la optimización multiobjetivo, la sostenibilidad y el análisis de ciclo de vida de puentes y estructuras de hormigón.

Encofrados flexibles textiles

Figura 1. Casa Pascual de Juan en La Moraleja, (Madrid), obra de Miguel Fisac. Fuente: https://arquitecturaviva.com/obras/casa-pascual-de-juan-en-la-moraleja-madrid

En los encofrados flexibles, el hormigón se confina mediante una combinación de elementos rígidos de soporte y una membrana que únicamente resiste tracciones. Mediante la fijación de un material textil sobre un soporte de madera, el hormigón vertido adopta la forma preestablecida por el material. Así, al recibir el hormigón fresco, la membrana la contiene y adopta una forma gravitacional.

En este contexto, lo particular de esta tecnología radica en el uso de una tela que puede resistir el hormigón hasta que este complete su curado. En la actualidad, en el mercado de la construcción, se encuentran disponibles los geotextiles, los cuales poseen alta resistencia y coste competitivo, convirtiéndolos en una opción para emplearse como encofrados flexibles. Estos textiles se distinguen además por su ligereza y su reducido volumen, lo que los hace adecuados emplearse en proyectos que requieran largos desplazamientos.

Al reemplazar los tradicionales encofrados prismáticos con un material flexible compuesto por láminas textiles de alta resistencia y bajo costo, es posible aprovechar la fluidez del hormigón para construir formas altamente optimizadas y de interés arquitectónico.

A partir de finales de la década de 1960, Miguel Fisac empleó los encofrados flexibles sujetos con elementos que alteran su superficie, moldea el hormigón, el cual al fraguar adquiere una apariencia lisa con una textura singular. Esta técnica encuentra aplicación especialmente en las fachadas de numerosos edificios. El material, que evoluciona en formas y acabados con el tiempo, se convierte desde entonces en un elemento distintivo y destacado que define su identidad arquitectónica. Este tipo de encofrado proporciona al hormigón una apariencia redondeada y suave, evocando la sensación de un material aún fluido.

Los encofrados textiles permiten obtener estructuras que requieren hasta un 40% menos de hormigón que una sección prismática equivalente, lo que representa un ahorro notable en términos de sostenibilidad. Existen áreas prometedoras para futuros desarrollos, tales como modelos informáticos de cálculo, el uso de textiles avanzados como encofrados colaborativos, el pretensado y la implementación de estructuras aligeradas con huecos.

En el vídeo que podéis ver a continuación vemos una forma innovadora de usar este tipo de encofrados.

Os dejo a continuación un par de documentos de interés sobre este tipo de encofrados.

Descargar (PDF, 8.79MB)

Descargar (PDF, 412KB)

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

ANDECE (2020). Guía técnica. Elementos prefabricados de hormigón para obras de ingeniería civil, 86 pp.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill y Ediciones Castillo, Madrid, 344 pp.

RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Partes de un encofrado

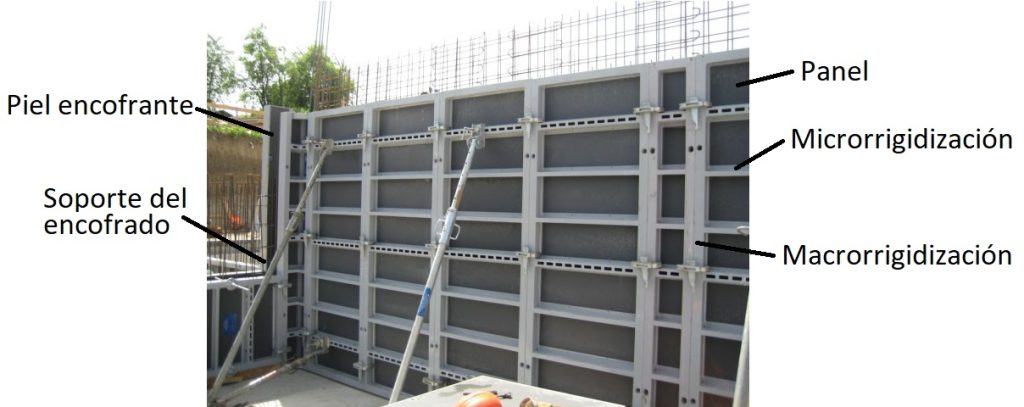

En un encofrado se pueden distinguir las siguientes partes, tal y como se puede ver en la Figura 1 (Calavera et al., 2004):

Forro o piel encofrante: Es la parte más cercana a la superficie del hormigón y, por tanto, la que más influye en su aspecto y calidad. Consiste en el propio paramento del panel o ser una capa adherida al mismo, independiente del panel, con la que se pueden lograr acabados decorativos. La elección del revestimiento permite obtener una amplia variedad de acabados superficiales en el hormigón. Durante la ejecución, el revestimiento de encofrado determina el acabado del hormigón, independientemente de cualquier otro proceso o tratamiento. Es fundamental conocer los revestimientos de encofrado, las propiedades de los materiales, el curado, los procesos y las reacciones del desencofrante con el hormigón fresco. Además, se deben tener en cuenta las tolerancias, los movimientos y las deformaciones en el resultado final.
Panel: Está compuesto por un tablero fabricado con diversos materiales. Presenta una rigidez adecuada para soportar la presión del hormigón fresco sin provocar deformaciones que afecten la planeidad requerida para el paramento.
Microrrigidización: Consiste en el refuerzo del panel que proporciona la rigidez y resistencia necesarias, para lograr el ajuste requerido para las superficies de la pieza. En los sistemas industrializados, la microrrigidización forma parte integral del encofrado. De esta forma se elimina la necesidad de desmontar el panel, e incluso frente al revestimiento de encofrado que, por lo general, puede ser tratado o reemplazado sin dificultad.
Macrorrigidización: Se trata de un componente estructural que proporciona al panel microrrigidizado el apoyo necesario contra las cargas, ya sean originadas por los empujes del hormigón fresco o por otras acciones constructivas. En líneas generales, la macrorrigidización debe adaptarse al tipo de panel utilizado. Ello implica que tanto el panel como los elementos de soporte deben diseñarse para facilitar el anclaje de la microrrigidización a los componentes de la macrorrigidización.
Soporte del encofrado: Se denomina cimbrado cuando está dispuesto verticalmente y constituye una estructura provisional que sostiene el encofrado. Esta estructura debe diseñarse de manera que el anclaje o soporte de la macrorrigidización sea factible, permitiendo un montaje y desmontaje sencillo.

Los encofrados industrializados, por lo general, incluyen las cinco partes mencionadas anteriormente. A pesar de que su coste de fabricación suele ser superior al de los encofrados tradicionales, los costes totales de utilización suelen ser más bajos debido a la reducción en la mano de obra necesaria para su montaje y desmontaje.

Os dejo un vídeo explicativo al respecto. Espero que os sea de interés.

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill y Ediciones Castillo, Madrid, 344 pp.

RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Encofrados de muros

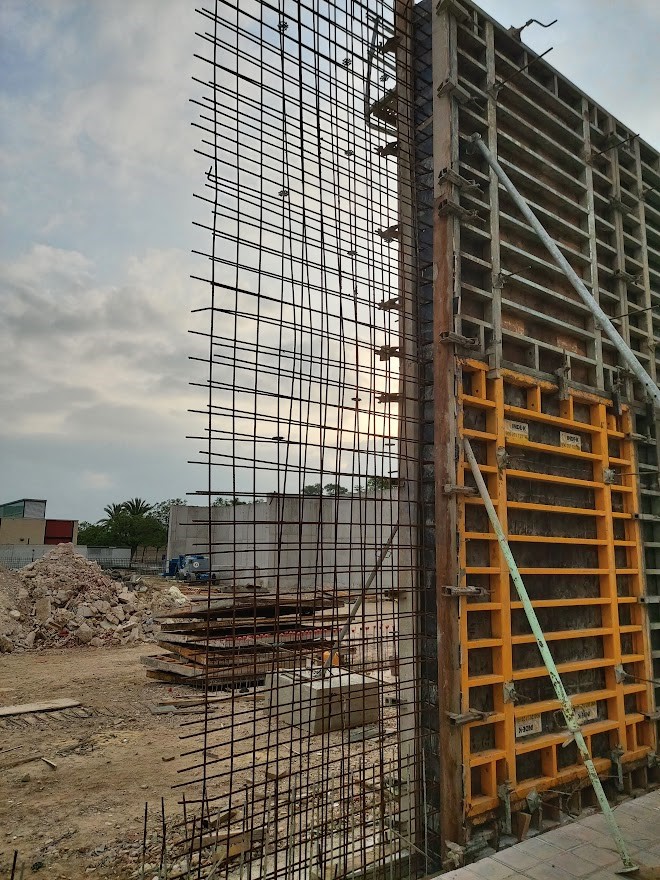

Figura 1. Disposición en obra de un encofrado vertical de muro. Imagen: V. Yepes

Los encofrados de muros se componen por paneles recuperables de encofrado, cuya superficie encofrante generalmente es de madera, y en algunos casos, metálicos. Estos paneles se soportan por bastidores de acero o vigas de madera o acero interconectadas, exigiéndose en muchos casos acabados vistos. Además de los modelos tradicionales, existe la posibilidad de utilizar módulos prefabricados con dimensiones predeterminadas por el fabricante o encofrados a medida.

Así pues, los encofrados de muros se pueden clasificar en tres grandes grupos:

Los construidos en la misma obra a base de un entablado de contrachapado o de tablas, costillas y carreras.
Los prefabricados y montados en obra, consistentes en entablados de contrachapado o de tablas que se unen a elementos de madera.
Los paneles de encofrado prefabricados y patentados, que emplean paramentos de contrachapados unidos y protegidos.

Cuando se trata de muros a dos caras, ya sean circulares o rectos, los esfuerzos del hormigonado a través del panel se transmiten a tirantes internos que atan las dos caras encofrantes. En el caso de muros a una cara, se precisa el respaldo de estructuras metálicas para transferir la carga del encofrado a una cimentación previamente preparada con anclajes perdidos. Estos encofrados verticales presentan agrupaciones de elementos:

El sistema encofrante, que da textura y soporta la presión del hormigón fresco
La estructura de soporte, constituida por un marco exterior y unas costillas interiores de refuerzo

Los encofrados tipo marco operan estructuralmente como un emparrillado plano, apoyándose en los anclajes. En la fase inicial, el encofrado recibe las cargas generadas durante el hormigonado y las distribuye hacia los perfiles que conforman el marco. A su vez, este marco transfiere las cargas desde el forro a los anclajes, especialmente en el caso de los encofrados de doble cara. Los anclajes trabajan principalmente en tracción para sostener el marco.

En los encofrados de una sola cara, los elementos tipo marco transfieren estas cargas hacia una estructura de soporte. En un encofrado de vigas, el forro recibe la presión del hormigón fresco y la distribuye a las vigas, asumiendo la forma de una carga distribuida. Cada viga desempeña la función de una viga continua, con tantos puntos de apoyo como correas tenga el componente. A su vez, cada correa funciona como una viga continua con tantos puntos de apoyo como anclajes estén posicionados sobre él, en el caso de muros encofrados a dos caras, o como estructuras de soporte en el caso de muros encofrados a una cara. Los anclajes soportan las correas, resistiendo todas las cargas transmitidas a través de ellos en forma de tracción.

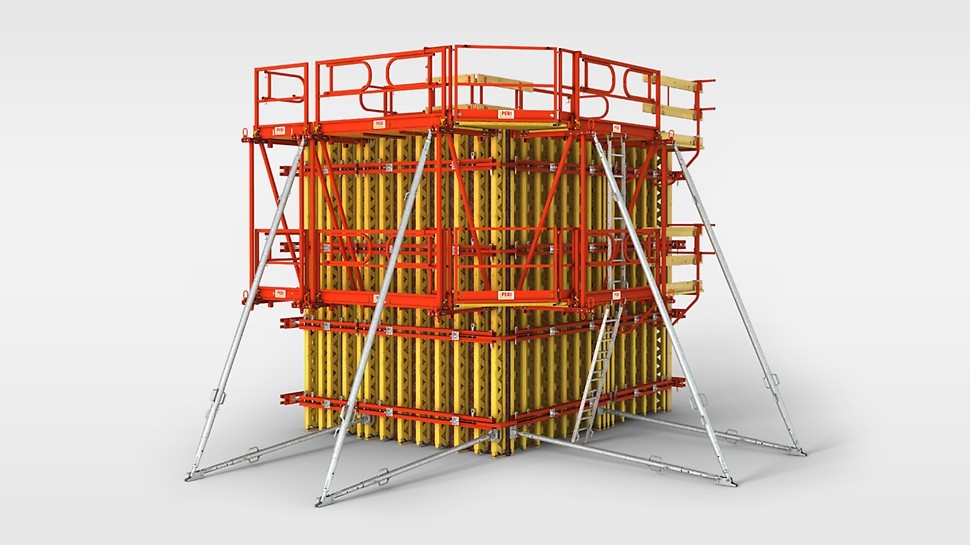

Figura 2. Encofrado para muros con vigas. Fuente: https://www.peri.es/productos/encofrados/encofrados-para-muros/vario-gt-24-girder-wall-formwork.html#&gid=1&pid=1

Los anclajes se componen de barras de acero de alto límite elástico con rosca autolimpiante. Estos elementos se denominan espadas o espadines. El diámetro más común es Ø15 mm para situaciones habituales. Solo en situaciones de elevadas presiones de hormigón fresco se recurre a diámetros mayores, como Ø20 mm. Las propiedades de las barras de anclaje comerciales están reguladas por la norma DIN 18.216, que establece los coeficientes de seguridad para el cálculo de estas barras (γ_F = 2 para las acciones). Según lo establecido en dicha norma, el valor característico de la tracción máxima admisible es de 90 kN para barras de Ø15 mm y de 150 kN para barras de Ø20 mm.

La transmisión de la carga desde el elemento encofrante hacia la barra, en forma de tracción, se logra a través de una placa de reparto y una tuerca. En muchos casos, los fabricantes integran estos dos componentes en una única pieza.

La barra atraviesa el elemento que será hormigonado, y el conjunto se mantiene en equilibrio debido a que la presión de hormigonado y, por consiguiente, la tracción ejercida sobre la barra, es igual en ambas caras. Para recuperar la barra de anclaje después de que el hormigón ha fraguado, se coloca dentro de un tubo pasamuro que cuenta con conos en ambos extremos, generalmente fabricados en PVC. Suelen tener un diámetro de 22 y 26 mm.

En la actualidad, los elevados costos de mano de obra en la construcción demandan sistemas de encofrado cada vez más simples y eficientes. La mayoría de las empresas optan por sistemas prefabricados de encofrado de uso universal. Estos sistemas permiten la modulación de paneles con pocas piezas diferentes, abordando de manera sencilla, segura y económica las necesidades específicas de la obra. Además, el diseño de los paneles planos facilita un almacenamiento y transporte óptimos.

La resistencia y versatilidad en los paneles modulares hacen de este sistema un producto capaz de abordar con sus elementos estándar la mayoría de situaciones que surgen tanto en edificación como en obra civil. Ya sea para muros de hormigón rectos, circulares, irregulares o para las intersecciones entre estos. Este sistema también permite definir la textura del hormigón al posibilitar la colocación de elementos fácilmente adheribles al panel. De esta manera, se logran texturas de acabado y estética exigidas para el hormigón visto.

En este vídeo vemos el encofrado de un muro a una cara.

Aquí os dejo algunos vídeos más al respecto.

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Sistemas de encofrados verticales

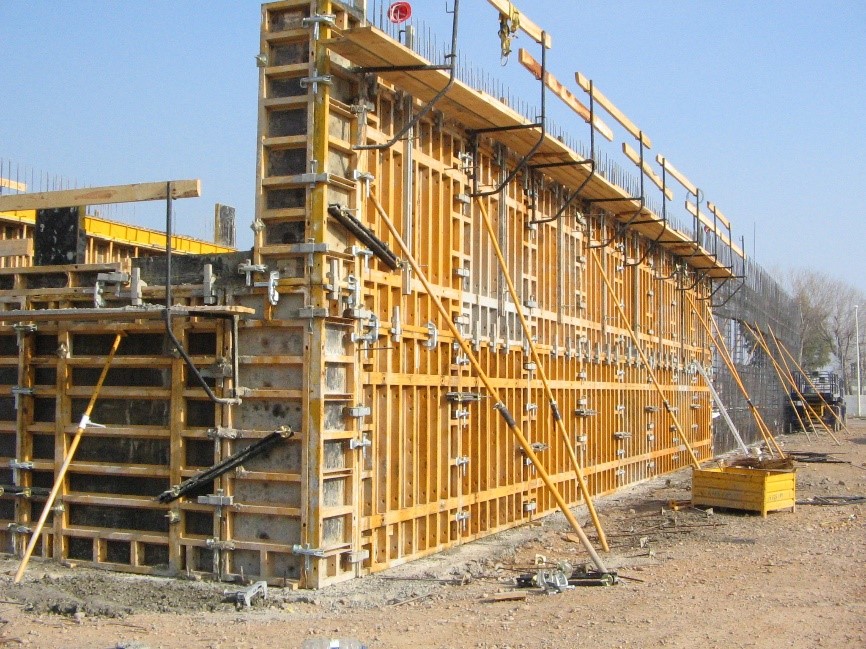

Figura 1. Encofrado de marco. Imagen: V. Yepes

Los sistemas de encofrado vertical, típicos en la ejecución de pilares y muros, son estructuras provisionales compuestas por componentes prefabricados metálicos y de madera. Estos elementos, solidariamente unidos, sostienen y dan forma al hormigón fresco hasta adquirir la resistencia necesaria. En la actualidad, el encofrado de madera ha dado paso a los encofrados mediante módulos recuperables prefabricados, preparados para armarse y disponerse según las necesidades y geometría de la obra. Pueden presentar configuraciones rectas o circulares y ejecutarse en una o dos caras.

En el caso de los encofrados verticales, es importante destacar que la presión del hormigón fresco no se relaciona con su volumen, sino que guarda una proporción directa con la altura y la velocidad de llenado. Los pilares, por ejemplo, requieren encofrados de mayor resistencia debido a su sección reducida y a su rápido llenado, generando una presión elevada en poco tiempo.

Los sistemas de encofrados diseñados para paramentos verticales rectos se dividen en dos categorías: los encofrados de marco y los encofrados de vigas y correas.

Los encofrados de marco constan de un bastidor construido con perfiles metálicos, formando una retícula. Estos perfiles cuentan con secciones transversales diseñadas para combinar resistencia, con aspectos funcionales como puntos y zonas de fijación de los elementos de conexión, ubicación de ménsulas de trabajo, fijación de puntales de aplomado y sujeción, fijación del forro, aseguramiento de la estanqueidad, facilitación del desencofrado, apoyo de anclajes, entre otros. Los forros se fabrican con chapas metálicas y contrachapados de madera recubiertos con resinas fenólicas, aunque hoy también pueden ser plásticos.

Suelen existir dos tipos de encofrados de marco. El encofrado pesado, con elementos de hasta 8 m² de superficie, se maneja con grúas y soporta presiones del hormigón fresco entre 60 y 80 kN/m². El encofrado ligero es más pequeño y puede manejarse manualmente, soportando presiones de unos 40 kN/m². Una ventaja de este tipo de encofrados de marco es que sus componentes se pueden alquilar en su totalidad.

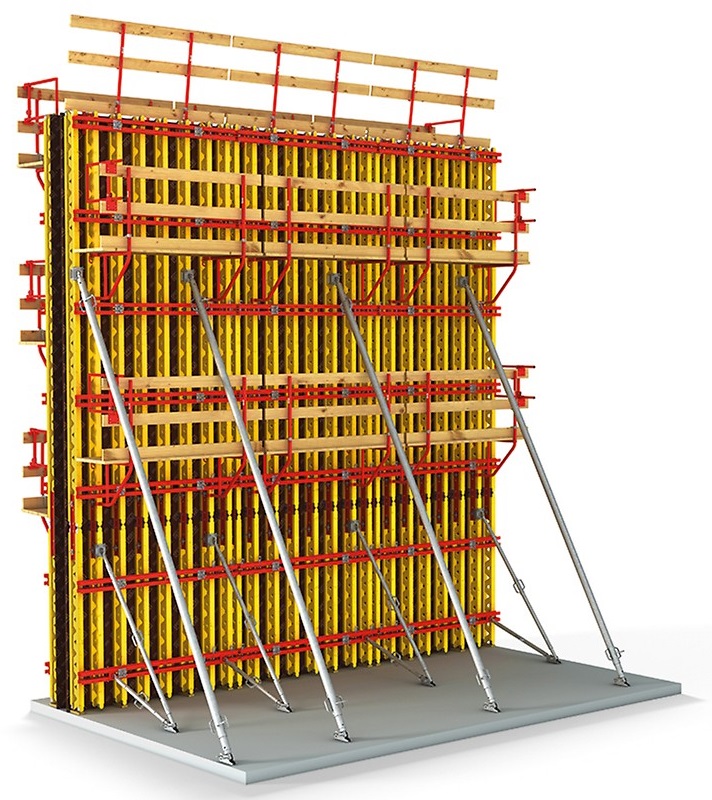

Figura 2. Encofrado para muros con vigas. https://www.peri.cl/products/formwork/wall-formwork/vario-gt-24-girder-wall-formwork.html

Los encofrados de vigas y correas, también conocidos como encofrados de rieles, se componen normalmente de correas horizontales de acero, vigas verticales de madera fijadas a estas correas, y un forro encofrante que se clava o atornilla a las vigas. La mayoría de los rieles de acero constan de un perfil doble UPN en forma de cajón invertido “][“, adaptando este perfil con taladros y chapas soldadas como puntos y áreas de fijación de elementos de conexión, apoyo de anclajes, fijación de puntales de aplomado, aseguramiento de la estanqueidad, entre otros.

Las vigas de madera, ya sea con alma llena o en celosía, sirven como puntos de anclaje para las plataformas de hormigonado y los accesorios de enganche de las grúas. Estos encofrados admiten cualquier forro que pueda fijarse a las vigas, desde tableros de madera tricapa hasta contrachapados revestidos con resinas fenólicas. Según el acabado superficial, se pueden emplear tablas machihembradas o cepilladas, así como tableros con diseños especiales.

A pesar de la versatilidad que ofrecen los encofrados de vigas y correas, su utilización no es tan extendida como la de los encofrados de marco, principalmente debido al requerimiento de un montaje previo que involucra a operarios especializados. Aunque el montaje se puede realizar en taller, la limitación del tamaño durante el transporte impide montar paneles de gran superficie. Además, los encofrados de vigas implican la adquisición del forro de encofrado, pues rara vez está disponible para alquiler. Es necesario taladrar los forros para permitir el paso de anclajes y, en ocasiones, realizar cortes para ajustarse a las dimensiones de los elementos.

El coste de alquiler por unidad de superficie del resto del sistema de rieles, vigas y accesorios suele ser inferior al del encofrado de marco. Por lo tanto, el encofrado de vigas se presenta como una elección rentable en proyectos con un número significativo de puestas repetitivas y de larga duración, donde el coste de los forros y la mano de obra se distribuye a lo largo de un período extenso de uso. Bajo estas condiciones, el ahorro en comparación con el uso de encofrados de marco puede ser considerable.

A pesar de ello, la utilización del encofrado de vigas y rieles es indispensable para los elementos verticales en diversas circunstancias:

En ciertos proyectos, se busca una disposición particular de anclajes por motivos estéticos, lo que implica una distribución específica de piezas de forro en términos de tamaño y posición. A diferencia de los encofrados de marco con dimensiones fijas y puntos de anclaje predefinidos, los encofrados de vigas y rieles permiten adaptar vigas, rieles, forro y orificios de anclaje a diversas geometrías.
En proyectos que buscan minimizar el resalte de la huella de las juntas, los encofrados de vigas permiten realizar juntas a testa entre tableros de forro, logrando una huella casi imperceptible en el paramento. A diferencia de los encofrados de marco, donde el bastidor deja su marca en el hormigón, los encofrados de vigas posibilitan incluso atornillar el forro desde la viga, eliminando las huellas de las cabezas de los clavos en el paramento.
En proyectos con requerimientos específicos para el uso de ciertos forros, los encofrados de marco pueden dañarse al clavar los forros sobre ellos. En cambio, los encofrados de vigas y rieles permiten utilizar varios tipos de forros, como tablas o tablillas, machihembradas o no, cepilladas o no, etc.
En proyectos con presiones de hormigón fresco superiores a las toleradas por elementos de marco, los encofrados de vigas y rieles permiten el reparto de vigas, rieles y orificios de anclaje según la presión. Si se emplean encofrados de marco con presiones más elevadas, es necesario prescindir de los elementos de mayor superficie y utilizar barras de anclaje más robustas que las convencionales, determinando el tamaño máximo del elemento posible en función de la presión máxima.

En este primer vídeo podemos ver un sistema de encofrado de marco.

En este otro vídeo, tenemos los encofrados de vigas y correas.

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Encofrados especiales

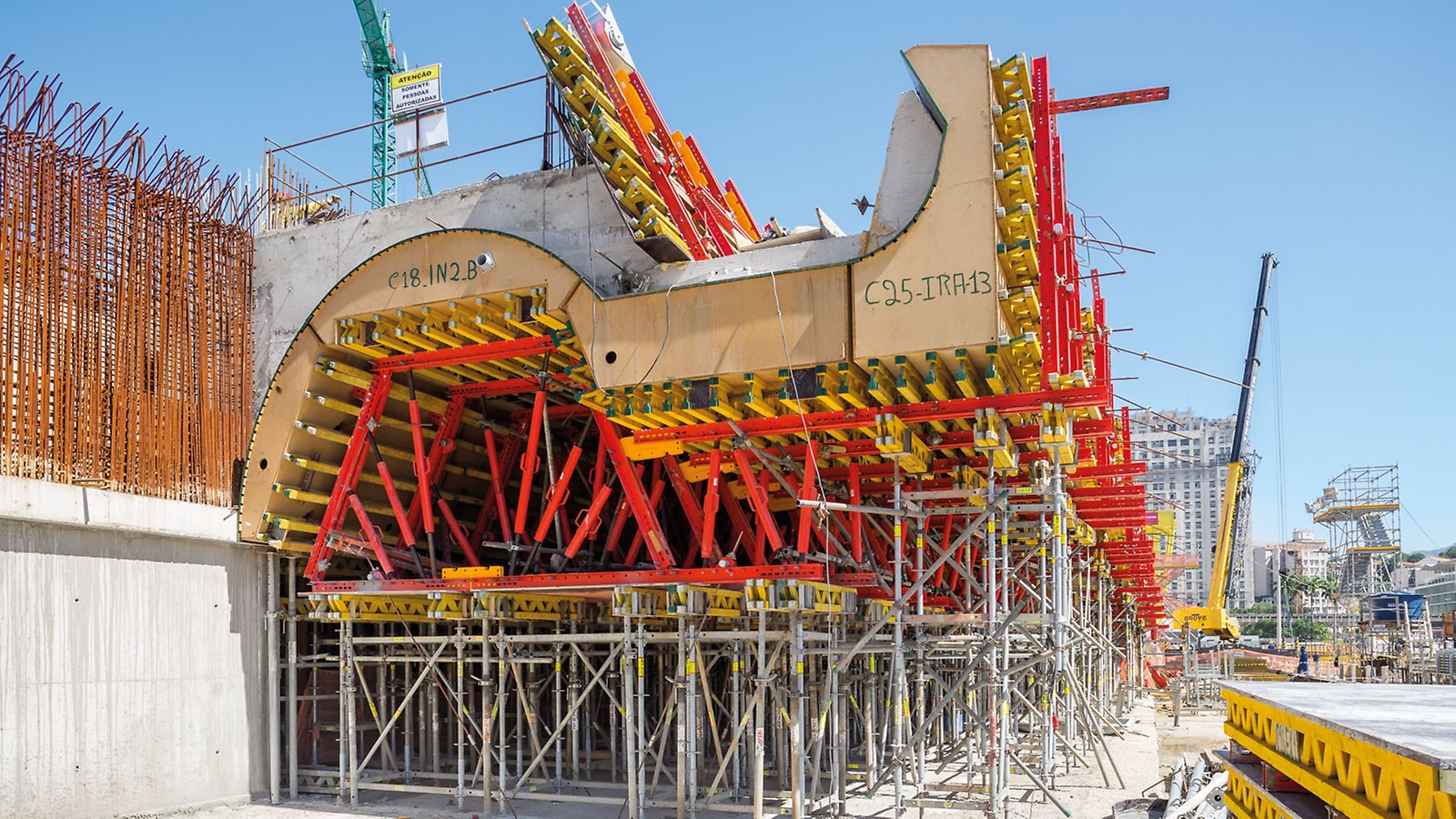

Figura 1. Encofrado a medida en tres dimensiones. https://www.peri.es/productos/encofrados/soluciones-para-obra-civil/encofrado-especial/freeform-formwork.html

En este apartado se incluyen aquellos encofrados no incluidos en los habituales encofrados verticales y horizontales. Algunas características de estos encofrados especiales serían las siguientes:

Geometrías complejas: Se trata de formas que no pueden lograrse mediante encofrados estándar o tradicionales. Suelen ser construcciones con diversas curvaturas, que requieren modelos tridimensionales (Figura 1).
Altas presiones o cargas: Requieren encofrados con un mayor refuerzo.
Acabados singulares: Son encofrados que buscan una terminación de una calidad especial (Figura 2).
Condiciones especiales de obra: En el caso de que la obra no permita usar encofrados convencionales. En estos casos se diseñan encofrados a medida o se instalan estructuras auxiliares o de apoyo, siendo comunes en obras marítimas (Figura 3).

Figura 2. Museum of Tomorrow. https://www.peri.es/proyectos/cultural-buildings/museum-of-tomorrow.html

Para aumentar la rentabilidad y la reutilización de los elementos, los encofrados especiales aprovechan al máximo las piezas normalizadas de las estructuras auxiliares existentes en el mercado. La madera es el material que más se adapta a cualquier tipología, siendo reforzada con correas metálicas. Otras veces los encofrados son de acero o incluso de aluminio, lo que permiten unas 1000 puestas. Es habitual el uso en proyectos con unidades repetitivas, como es el caso de las viviendas sociales en países en desarrollo.

En otros artículos anteriores se pueden ver algunos de estos encofrados especiales, como puede ser el sistema de muros portantes o encofrado túnel, el encofrado hinchable, los carros de encofrado para túneles o para puentes.

Figura 3. Contradique de obras de abrigo de Valencia. https://rubricaingenieria.com/es/rubrica-proyecto/contradique-obras-de-abrigo-valencia/

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Marco normativo en seguridad y salud de encofrados y cimbras

En lo que respecta a la seguridad y salud en el uso de encofrados y cimbras, existen un conjunto de normativas, recomendaciones y buenas prácticas que incluyen normativas básicas, leyes y reglamentos de cumplimiento obligado. Además, se encuentran las normativas técnicas UNE, las cuales consisten en especificaciones técnicas no vinculantes, a menos que se indique lo contrario. Por último, se incluyen las Notas Técnicas de Prevención (NTP), que se presentan como guías de buenas prácticas y se consideran recomendaciones no obligatorias, a menos que se establezca lo contrario. Veamos estas normas a fecha de hoy (AFECI, 2021); no obstante, si se detecta que alguna está obsoleta o que existen nuevas normativas, se agradecería se comunicara para actualizar el listado:

Normativas básicas, leyes y reglamentos de obligado cumplimiento:

Constitución Española: en su artículo 40.2, encomienda a los poderes públicos velar por la seguridad e higiene en el trabajo.
Transposición de la Directiva Europea 89/391/CEE.
Ley 31/1995, de 8 de noviembre, de prevención de riesgos laborales.
Ley 54/2003, de 12 de diciembre, de reforma del marco normativo de la prevención de riesgos laborales.
Directiva 92/57/CEE del Consejo, de 24 de junio, relativa a las disposiciones mínimas de seguridad y de salud que deben aplicarse en las obras de construcción temporales o móviles.
Real Decreto 1627/1997, de 24 de octubre, por el que se establecen disposiciones mínimas de seguridad y de salud en las obras de construcción.
Real Decreto 2177/2004, de 12 de noviembre, por el que se modifica el Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de trabajos temporales en altura.
Real Decreto 171/2004, de 30 de enero, por el que se desarrolla el artículo 24 de la Ley 31/1995, de 8 de noviembre, de prevención de riesgos laborales, en materia de coordinación de actividades empresariales.
Real Decreto 1801/2003, de 26 de diciembre, de seguridad general de los productos.
Real Decreto 604/2006, de 19 de mayo, por el que se modifican el R.D. 39/1997, de 17 de enero, por el que se aprueba el reglamento de los servicios de prevención, y el R.D. 1627/97, de 24 de octubre, por el que se establecen las disposiciones mínimas de seguridad y salud en las obras de construcción.
Orden Circular 3/2006 sobre medidas a adoptar en materia de seguridad en el uso de instalaciones y medios auxiliares de obra.

Normativas técnicas UNE

UNE 180201:2022 Encofrados. Diseño general, requisitos de comportamiento y verificaciones.
UNE-EN 795:2012 Protección contra caídas de altura: Dispositivos de anclaje. Requisitos y ensayos.
UNE-EN 341:2011 Equipos de protección individual contra caídas en altura: Dispositivos de rescate.
UNE-EN 353-1:2014 Equipos de protección individual contra caídas de altura. Dispositivos anticaídas deslizantes sobre línea de anclaje. Parte 1: Dispositivos anticaídas deslizantes sobre línea de anclaje rígida.
UNE-EN 353-2:2002 Equipos de protección individual contra caídas en altura Parte 1: Dispositivos anticaídas deslizantes sobre línea de anclaje flexible.
UNE-EN 354:2011 Equipos de protección individual contra caídas. Equipos de amarre.
UNE-EN 355:2002 Equipos de protección individual contra caídas en altura: Absorbedores de energía.
UNE-EN 360, 361, 362 y 363 Equipos de protección individual contra caídas de altura (dispositivos retráctiles, arneses, conectores y sistemas contra caídas, respectivamente).
UNE-EN 795:2012 Equipos de protección individual contra caídas. Dispositivos de anclaje.
UNE-EN 813:2009 Equipos de protección individual contra caídas. Arneses de asiento.
UNE-EN 1263-1:2014 Equipamiento para trabajos temporales de obra. Redes de seguridad. Parte 1: Requisitos de seguridad y métodos de ensayo.
UNE-EN 1263-2:2016 Equipamiento para trabajos temporales de obra. Redes de seguridad. Parte 2: Requisitos de seguridad para los límites de instalación.
UNE-EN 358:2018 Equipo de protección individual para sujeción en posición de trabajo y prevención de caídas de altura. Cinturones y equipos de amarre para posicionamiento de trabajo o de retención.
UNE-EN 360:2002 Equipos de protección individual contra caídas de altura. Dispositivos anticaídas retráctiles.
UNE-EN 13374-2013 Sistemas provisionales de protección de borde. Especificaciones del producto. Métodos de ensayo.
UNE-EN ISO 14122-4:2017 Seguridad de las máquinas. Medios de acceso permanentes a máquinas. Parte 4: Escalas fijas.
UNE-CEN/TR 15563 IN Equipamiento para trabajos temporales de obras. Recomendaciones de seguridad y salud.
UNE-EN 1263-1:2014 Equipamiento para trabajos temporales de obra. Redes de seguridad. Parte 1: Requisitos de seguridad y métodos de ensayo.
UNE-EN 1263-2:2016 Equipamiento para trabajos temporales de obra. Redes de seguridad. Parte 2: Requisitos de seguridad para los límites de instalación.
UNE-EN 13414-1:2004+A2:2008 Eslingas de cables de acero. Seguridad. Parte 1: Eslingas para aplicaciones generales de elevación.

Notas técnicas de prevención NTP:

NTP 239: Escaleras manuales — Año 1989.
NTP 408: Escaleras fijas de servicio – Año 1996.
NTP 719: Encofrado horizontal. Puntales telescópicos de acero – Año 2006.
NTP 803: Encofrado horizontal. Protecciones colectivas (I) – Año 2008.
NTP 804: Encofrado horizontal. Protecciones colectivas (II) – Año 2008.
NTP 816: Encofrado horizontal. Protecciones individuales contra caídas de altura – Año 2008.
NTP 834: Encofrado vertical. Muro a dos caras, pilares, muros a una cara (I) – Año 2009.
NTP 835: Encofrado vertical. Muro a dos caras, pilares, muros a una cara (II) – Año 2009.
NTP 836: Encofrado vertical. Sistemas trepantes (I) – Año 2009.
NTP 837: Encofrado vertical. Sistemas trepantes (II) – Año 2009.

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Tolerancias exigibles en los encofrados

Figura 1. Encofrado vertical para muro. Imagen: V. Yepes

La correcta utilización del encofrado es fundamental para garantizar tolerancias aceptables en las estructuras de hormigón. Según el Anejo 14 del Código Estructural, el sistema de tolerancias que adopte el autor del proyecto debe quedar claramente establecido en el pliego de prescripciones técnicas particulares, bien por referencia a este anejo, bien completado o modificado según se estime oportuno. En dicho anejo se recogen las tolerancias dimensionales a las que deben ajustarse los elementos de hormigón.

Es esencial destacar que tanto el encofrado como las cimbras requieren un mantenimiento específico y criterios para evaluar cuándo debe repararse, limpiarse o retirarse.

Para asegurar una ejecución adecuada, es necesario considerar el deterioro que el tiempo y el uso pueden provocar en las estructuras de los encofrados. La norma UNE 180201 proporciona tablas con valores admisibles para estas tolerancias y niveles de calidad.

Además, esta norma establece tres tipos fundamentales de acabado:

Clase E1 (Convencional): Se refiere al hormigón que no necesita una calidad estética, ya sea porque no es necesario o porque se le aplicará un tratamiento posterior.
Clase E2 (Para hormigón visto): Hace referencia al hormigón que requiere cierta estética y generalmente no lleva ningún recubrimiento o este es mínimo.
Clase E3 (Con control estricto de las deformaciones del encofrado): Se utiliza en estructuras singulares donde se exige un acabado superior, como en el caso de acabados con hormigón blanco.

Estas clases E1, E2 y E3 se corresponden con los grupos 5, 6 y 7, respectivamente, de la Norma DIN 18202.

La calidad de la superficie encofrante, es decir, el material que entra en contacto con el hormigón fresco, desempeña un papel crucial en este proceso. A continuación se describen los criterios de comprobación empleados en la evaluación del acabado del hormigón.

Al examinar la superficie encofrante, es esencial considerar los siguientes aspectos:

Defectos en la geometría superficial: Se deben tener en cuenta valores específicos en función de las calidades obtenidas, medidos con una regla de 3 metros para evaluar la desviación en el punto medio.
Presencia de huecos o protuberancias en la superficie: La determinación de la aceptabilidad del material para su reutilización o la necesidad de reparación dependerá de los valores obtenidos mediante mediciones.
Condiciones de homogeneidad en la textura superficial: Se realiza un análisis exhaustivo de la superficie encofrante para verificar su compatibilidad con la clase de encofrado. En este punto, se examinan agujeros permitidos, distintos de los presentes en el sistema, considerando su tamaño. Además, se evalúan cortes, arañazos, muescas, fisuras, entre otros, aplicando sus respectivos criterios de aceptación. En el reverso y considerando el marco resistente, no se aceptan en ningún caso acumulaciones de hormigón en esquinas, bastidores y orificios destinados a elementos sustentables.

En el caso de superficies encofrantes de acero o aluminio, se requiere evaluar las abolladuras y determinar su profundidad máxima aceptable, a pesar de que este factor no esté contemplado en la norma UNE 180201. Es fundamental aplicar estos criterios de manera rigurosa para garantizar la calidad y conformidad del acabado del hormigón.

Criterios de comprobación		Calidad convencional	Calidad de hormigón visto	Calidad especial
Defectos en la geometría superficial	Desviación admisible medida con regla de 3 m	≤ 13 mm	≤ 5 mm	≤ 3 mm
Huecos o protuberancias en algún punto de la superficie	Profundidad o altura admisible del hueco o la protuberancia	≤ 8 mm	≤ 5 mm	≤ 2 mm
Condiciones de homogeneidad en la textura superficial	Limpieza de superficie	Se admiten restos de hormigón y lechada	Sin presencia de restos de hormigón, se admite lechada	Ningún resto de hormigón y/o lechada
Condiciones de homogeneidad en la textura superficial	Agujeros admisibles distintos de los propios del sistema	≤ 8 mm	≤ 4 mm	0 mm
Condiciones de homogeneidad en la textura superficial (*)	Cortes, arañazos, muescas y fisuras con profundidad (**) y apertura admisible	≤ 8 mm	≤ 5 mm	≤ 2 mm
Condiciones de homogeneidad en la textura superficial (*)	Abolladuras con profundidad (**) admisible en superficies metálicas en encofrados verticales u horizontales	≤ 20 mm	≤ 5 mm

(*) Aplicable únicamente a superficies fenólicas en encofrados verticales u horizontales.

(**) A menos que influyan en la resistencia, rigidez o funcionalidad, según lo indicado en el manual de instrucciones del fabricante, el cual se seguirá para determinar las dimensiones permitidas en cuanto a apertura y profundidad.

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
