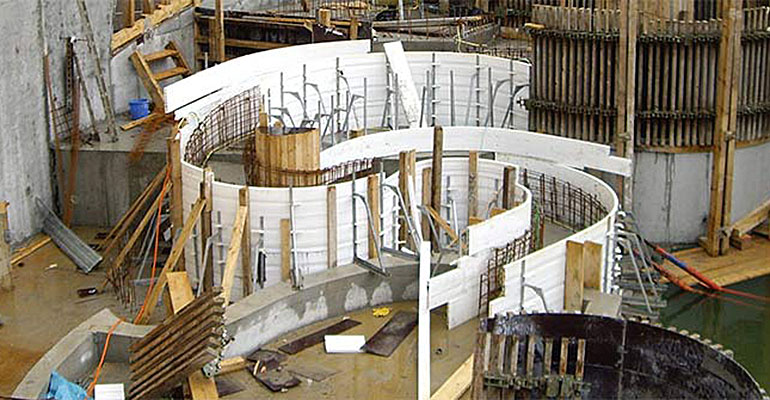

Figura 1. Encofrado flexible para muros. Fuente: https://www.infoconstruccion.es/productos/20141103/syflex-el-encofrado-flexible-para-muros-rectos-y-curvos

En la actualidad, se demanda un mayor nivel de exigencia en las formas del hormigón. En este contexto, el encofrado con curvaturas suele plantear un fuerte desafío. La utilización de sistemas de encofrado convencionales para estas tareas resulta laboriosa, costosa y poco adaptable. La manipulación de los voluminosos y pesados tableros de madera consume tiempo y obstaculiza el progreso de los trabajos; por otro lado, el empleo de encofrados especiales implica un coste elevado.

El sistema de encofrado modular flexible ofrece una solución de manejo sencillo, ya que su peso equivale solo a un tercio del de un encofrado de madera similar. Además, se puede montar en poco tiempo y sin necesidad de equipos elevadores. Este sistema permite encofrar rectas, curvaturas y ángulos con un esfuerzo mínimo, y además es reutilizable en múltiples ocasiones (Figura 1).

El sistema de encofrados flexibles y modulares se diseña para estructuras de hormigón con formas curvas u orgánicas. Estos encofrados se componen de paneles de un textil plástico que incluye filamentos de PVC y poliéster o fibra de vidrio, junto con una estructura interna articulada de PVC. El proceso de instalación y uso es sencillo: solo se necesitan insertar los puntos de anclaje o “puntos guía” en los paneles siguiendo la geometría deseada. Son soluciones prácticas, pues son resistentes y reutilizables. Además, contribuye a reducir el desperdicio de materiales generado por la creación de encofrados personalizados para estructuras de hormigón especiales.

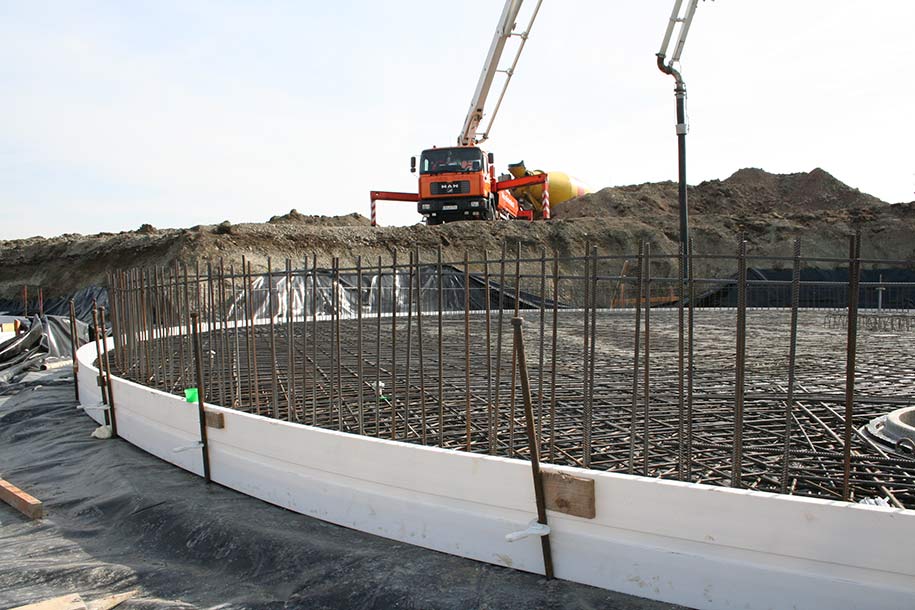

Figura 2. Encofrado flexible. Fuente: https://www.isoplam.es/es/encofrado-flexible.php

En el vídeo siguiente se puede ver, paso a paso, la instalación de un encofrado flexible.

A continuación dejo un folleto explicativo de este sistema.

Descargar (PDF, 970KB)

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

ANDECE (2020). Guía técnica. Elementos prefabricados de hormigón para obras de ingeniería civil, 86 pp.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.

PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill y Ediciones Castillo, Madrid, 344 pp.

RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Figura 1. Casa Pascual de Juan en La Moraleja, (Madrid), obra de Miguel Fisac. Fuente: https://arquitecturaviva.com/obras/casa-pascual-de-juan-en-la-moraleja-madrid

En los encofrados flexibles, el hormigón se confina mediante una combinación de elementos rígidos de soporte y una membrana que únicamente resiste tracciones. Mediante la fijación de un material textil sobre un soporte de madera, el hormigón vertido adopta la forma preestablecida por el material. Así, al recibir el hormigón fresco, la membrana la contiene y adopta una forma gravitacional.

En este contexto, lo particular de esta tecnología radica en el uso de una tela que puede resistir el hormigón hasta que este complete su curado. En la actualidad, en el mercado de la construcción, se encuentran disponibles los geotextiles, los cuales poseen alta resistencia y coste competitivo, convirtiéndolos en una opción para emplearse como encofrados flexibles. Estos textiles se distinguen además por su ligereza y su reducido volumen, lo que los hace adecuados emplearse en proyectos que requieran largos desplazamientos.

Al reemplazar los tradicionales encofrados prismáticos con un material flexible compuesto por láminas textiles de alta resistencia y bajo costo, es posible aprovechar la fluidez del hormigón para construir formas altamente optimizadas y de interés arquitectónico.

A partir de finales de la década de 1960, Miguel Fisac empleó los encofrados flexibles sujetos con elementos que alteran su superficie, moldea el hormigón, el cual al fraguar adquiere una apariencia lisa con una textura singular. Esta técnica encuentra aplicación especialmente en las fachadas de numerosos edificios. El material, que evoluciona en formas y acabados con el tiempo, se convierte desde entonces en un elemento distintivo y destacado que define su identidad arquitectónica. Este tipo de encofrado proporciona al hormigón una apariencia redondeada y suave, evocando la sensación de un material aún fluido.

Los encofrados textiles permiten obtener estructuras que requieren hasta un 40% menos de hormigón que una sección prismática equivalente, lo que representa un ahorro notable en términos de sostenibilidad. Existen áreas prometedoras para futuros desarrollos, tales como modelos informáticos de cálculo, el uso de textiles avanzados como encofrados colaborativos, el pretensado y la implementación de estructuras aligeradas con huecos.

En el vídeo que podéis ver a continuación vemos una forma innovadora de usar este tipo de encofrados.

Os dejo a continuación un par de documentos de interés sobre este tipo de encofrados.

Descargar (PDF, 8.79MB)

Descargar (PDF, 412KB)
