Normas de seguridad durante la excavación de una pantalla

La excavación de un muro pantalla suele realizarse con una cuchara bivalva acoplada a una retroexcavadora. La profundidad de la excavación es variable y los taludes se estabilizan con bentonita, que se va añadiendo según va avanzando la excavación, por lo que hay que tener relacionado el caudal de aportación de bentonita con la velocidad de avance de la excavadora.

La tubería desde la instalación de la bentonita hasta la excavación es de acoplamiento rápido y están en contacto mediante un código de señales acústicas. La profundidad de la excavación se controla por medio de una cadena media, una vez que la excavación está a cota. Hay que esperar 20 o 30 minutos para la sedimentación, pasado este tiempo se procede a la limpieza del fondo quedando lista la excavación para recibir la ferralla. Los productos de la excavación se retiran a vertedero con camiones.

Normas de seguridad:

Antes de posicionar la máquina se habrá vallado el entorno, quedando aislada la zona de trabajo, de forma que impida el paso de personas ajenas.
El itinerario de los camiones debe estar indicado de forma clara y concreta.
Se estudiará el emplazamiento de las máquinas, observando detenidamente el radio de acción en todas las posiciones, muy especialmente altura de pluma, contrapesos y movimientos de la cuchara. Esta operación la hará el encargado del tajo y el maquinista.
Los servicios habrán sido desviados y perfectamente señalizados los próximos a la excavación.
El maquinista revisará diariamente los cables, ganchos, perrillos, contrapesos, los principales elementos de la cuchara (bielas, cuñero, dientes, patín guía, etc.), poniendo en conocimiento de su jefe los defectos que haya encontrado o parando los trabajos ante el menor obstáculo imprevisto.
Se hará el mantenimiento a las máquinas que indique los respectivos manuales de entretenimiento.
La cuchara no se guiará con las manos para emboquillarla entre los muretes guías, esta ocupación (si hay que hacerla) se hará por medio de alargaderas que impida la aproximación del ayudante al borde de la excavación.
La conducción de la bentonita de tubos será de acoplamiento rápido y buena estanqueidad.
El operador de la instalación de bentonita estará protegido contra el polvo que desprende el abastecimiento de la tolva.
La bomba de extracción de lodos, estará sujeta a puntos fijos o móviles del exterior de forma que pueda ser fácilmente recuperada del fondo de la zanja.
La toma de corriente de la bomba de lodos y demás herramientas eléctricas estará protegida por disyuntor diferencial de alta sensibilidad y puesta a tierra de los cuadros.
La línea de alimentación desde el cuadro general, que estará normalmente en la instalación de bentonita, hasta los cuadro de obra será aérea y sustentada por poste de madera.
En la instalación de esta línea se prestará la máxima atención a los gálibos en los puntos de cruce y posicionamiento de las máquinas excavadoras, si no está enterrada.
Se estudiará con los vecinos las salidas y entradas a sus inmuebles y negocios durante la ejecución de la excavación.
El personal que trabaje en la excavación y en las proximidades usará además de la ropa de trabajo, botas de goma y guantes.
No se dejará, bajo ningún concepto, excavación o hueco alguno sin tapar con mallazo o proteger con barandillas rígidas colocadas a 0,90 m de altura.
Los conductores de los camiones utilizarán el casco cuando abandonen la cabina de su vehículo.
Las cajas de los camiones irán provistas de sus correspondientes trampillas para evitar pérdidas de carga durante el transporte.
El vertedero estará acondicionado y los conductores advertidos del peligro que supone levantar el volteo en terreno mal nivelado o que pueda ceder por exceso de humedad.
Está prohibido circular con el volteo levantado.

A continuación os dejo algunos vídeos ilustrativos de esta fase del procedimiento constructivo de un muro pantalla.

https://www.youtube.com/watch?v=x4GPQME5Upk

https://www.youtube.com/watch?v=BwLCIauvu4g

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Barrettes inyectadas (shaft-grouted barrettes)

Barrette, según la norma EN 1536:1999 — Barrette, según la norma UNE-EN 1536:2011

Los “barrettes”, atendiendo a la norma UNE-EN 1536:2011, son pilotes que en planta son rectangulares, en T o en L o cualquier otra configuración similar, siempre que se hormigonen en una sola operación. Se emplean para sustentar cargas verticales y/o laterales.

A este tipo de pilotes de hormigón con extracción del terreno se les ha denominado también como pilotes rectangulares, minipantallas, módulos portantes o pilas oblongas (este último término usado en México). Este pilote se excava por métodos continuos o discontinuos (hélice, cuchara, trépano, etc.), utilizando sistemas de contención para estabilizar las paredes de la excavación, normalmente con lodos bentoníticos o polímeros.

La construcción de este tipo de pilotes es muy parecida a la de un muro pantalla. Se realiza una excavación hasta la profundidad requerida y se rellena con un lodo tixotrópico para proporcionar soporte a las paredes. Posteriormente, se coloca la armadura y se hormigona con tubos Tremie.

Este tipo de pilote perforado ofrece mayor superficie específica respecto al pilote de sección circular, lo cual permite resistir mejor las cargas verticales debido al aumento de la resistencia en fuste. Desde el punto de vista estructural, se orientan de forma que ofrezca la sección la mayor inercia en la dirección requerida, favoreciendo su comportamiento ante solicitaciones sísmicas.

Colocación de armadura en barrette. Fuente: www.bachy-soletanche.com.hk

Sin embargo, en este post nos vamos a centrar en un caso especial, de gran interés. Se trata de las barrettes inyectadas o de fricción (shaft-grouted barrettes, friction barrettes). Se trata de una cimentación no tan profunda como un pilote normal, que permite reducir el consumo de acero y de hormigón y que acorta la duración de las obras. Se trata de introducir, junto con la armadura, unas tuberías embebidas por donde se inyectará una lechada de cemento y arena a alta presión una vez el pilote ha adquirido la resistencia necesaria. Una vez endurecida esta mezcla, la formación de salientes de las paredes de los pilotes aumenta de forma significativa la fricción, y, por tanto, la resistencia del fuste. Este tipo de cimentación profunda se ha utilizado en edificios altos, como las Torres Petronas de Malasia, o el International Commerce Centre de Hong Kong.

icc_900x600_Bachy — Cimentación de 241 barrettes inyectadas en el International Commerce Centre (ICC), en Hong Kong. Fuente: www.arup.com

A continuación os dejo un vídeo sobre cómo se realiza la ejecución de las barrettes de fricción. Se trata de una obra en Vietnam, y desgraciadamente el vídeo no está ni en español ni en inglés. Pero creo que es interesante.

Referencia:

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pantallas de suelo-cemento con hidrofresa (Cutter Soil Mixing)

Hidrofresa. http://www.malcolmdrilling.com/cutter_soil_mixing/

La pantalla de suelo-cemento con hidrofresa (cutter soil mixing) es una técnica de mejora de suelos que se emplea para generar pantallas impermeabilizantes verticales mediante el uso de hidrofresas. Consiste en excavar el terreno en paneles verticales mediante una cabeza cortadora (hidrofresa) suspendida de un brazo grúa articulado. Esta cabeza presenta dos elementos cortantes giratorios provistos de dientes de corte que giran en direcciones opuestas para expulsar el material excavado.

La cabeza también posee un inyector, en la parte central de las dos ruedas cortantes, por el cual se inyecta una mezcla de bentonita-cemento. Esta mezcla, gracias al movimiento giratorio de los dientes y de unas paletas giratorias, se amalgama con los detritos formando un nuevo material. Tras el fraguado del cemento se obtiene una pantalla impermeable. La ventaja del método es que se usa el propio material del terreno, no generando apenas residuos.

http://www.apgeotecnia.pt/en/papers/13cngmontaigne.html

En pantallas poco profundas, de menos de 20 m, se ejecuta en una fase, que consiste en inyectar la bentonita-cemento según se tritura el terreno. Se usa con tiempos cortos de perforación para que no fragüe el cemento. En mayores profundidades se usan dos fases; en la primera se excava hasta la cota deseada y luego durante el ascenso se inyecta la mezcla.

Para ejecutar muros continuos, se divide la construcción en paneles primarios y secundarios, que se solapan con los anteriores con juntas frescas si los paneles primarios no han fraguado, o bien con solapes duros si ya han endurecido.

Os dejo un caso de estudio de la empresa Bauer, que espero que os sea de utilidad.

Descargar (PDF, 5.27MB)

Os dejo algunos vídeos y animaciones al respecto.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pantallas realizadas por mezcla profunda de suelos (Deep Soil Mixing Walls)

http://www.model-co.com/es/aplicaciones/aplicaciones-lechadas/wet_soil_mixing.asp

Esta técnica de mejora y refuerzo de suelos blandos o flojos consiste en el mezclado mecánico y profundo de los materiales disgregados del terreno con un aglomerante, líquido o sólido, generando un nuevo material tipo suelo-cemento. El aglomerante suele ser cemento, cal y bentonita. El terreno así estabilizado es más resistente, menos permeable y de menor compresibilidad que el terreno original.

La incorporación de los aglomerantes al terreno puede llevarse a cabo en forma de lechada (Método húmedo) o mediante aire comprimido (Método seco). Para cada caso es necesaria la utilización de una herramienta especial que permita la ejecución de la mezcla en profundidad.

La mezcla profunda de suelos se puede clasificar en dos grupos: mezclado vertical, generando columnas o en masa horizontal, produciendo fajas o extensiones importantes en plantas.

En el caso de mezclado vertical, el diámetro de la columna es constante en profundidad y depende de la capacidad de la herramienta y el método que se utilice (húmedo o seco). Se ejecuta con una mezcladora giratoria que perfora el terreno hasta la profundidad requerida. En ese momento empieza la inyección del aglomerante mientras se extrae el varillaje.

La técnica de mezclado en masa consiste en una retroexcavadora en la que el brazo de la pala sustituye por un brazo excavador con un cabezal rotatorio que posee un inyector por el que se impulsa la mezcla aglomerante. Este método utiliza equipos no complejos: una retroexcavadora y una bomba de inyección. Es rápido en la ejecución, pero su uso se limita a la longitud del brazo, que no suele ser superior a 5 m.

Os dejo un folleto de la empres Bauer donde se explica con mayor detalle este procedimiento constructivo.

Descargar (PDF, 1.71MB)

A continuación os dejo varios vídeos y animaciones al respecto.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pilote de extracción con fluidos estabilizadores

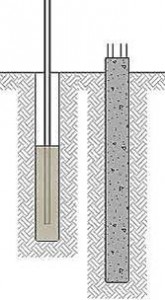

Los pilotes perforados sin entubación con fluidos estabilizadores, denominados CPI-6 en la nomenclatura de las NTE-1977, permiten excavar en terrenos inestables o con nivel freático alto, debido a las propiedades expansivas y tixotrópicas de los fluidos empleados, que ayudan a contener las paredes. Estos fluidos presentan propiedades tixotrópicas en la bentonita y propiedades iónicas en los polímeros.

Los fluidos estabilizadores pueden ser utilizados para estabilizar la excavación en toda su altura o bien una parte. Durante la construcción del pilote, el nivel de lodos debe mantenerse en un nivel apropiado, siempre por encima del nivel freático al menos de 1,0 a 1,5 m. Este procedimiento es aplicable de preferencia en terrenos finos sin estratos granulares gruesos libres de matriz fina o grandes bloques.

Una vez acabada la perforación, se introduce la armadura y se hormigona utilizando la tubería tremie hasta el fondo de la perforación. La tubería se va subiendo a medida que se hormigona, procurando que su boca inferior esté embebida un mínimo de 4 m dentro de la columna ya hormigonada para evitar posibles cortes durante el hormigonado. La consistencia del hormigón debe ser fluida. Durante el hormigonado deben controlarse nuevamente las características de los lodos de bentonita para evitar contaminaciones en el hormigón. Los diámetros empleados en este tipo son, según la NTE, de 45 a 125 cm, aunque la maquinaria actual permite pilotes de diámetros mayores.

Se pueden alcanzar profundidades superiores a 50 m, en función de las características del Kelly telescópico que sostiene la herramienta de perforación. Sin embargo, hay que tener en cuenta la complicación que supone el uso de lodos bentoníticos a medida que aumenta la profundidad.

Su uso es habitual como pilotaje trabajando por punta, apoyado en roca o capas duras de terreno. Cuando se atreviesen capas blandas que se mantengan sin desprendimientos por efecto de los lodos.

Fases de ejecución:

Excavación con cuchara y vertido de lodo en la excavación para extracción de la tierra.
Cambio de lodo contaminado y limpieza del fondo del pilote
Introducción de las armaduras.
Hormigonado desde el fondo mediante tubo Tremie y recuperación del lodo.
Pilote terminado.

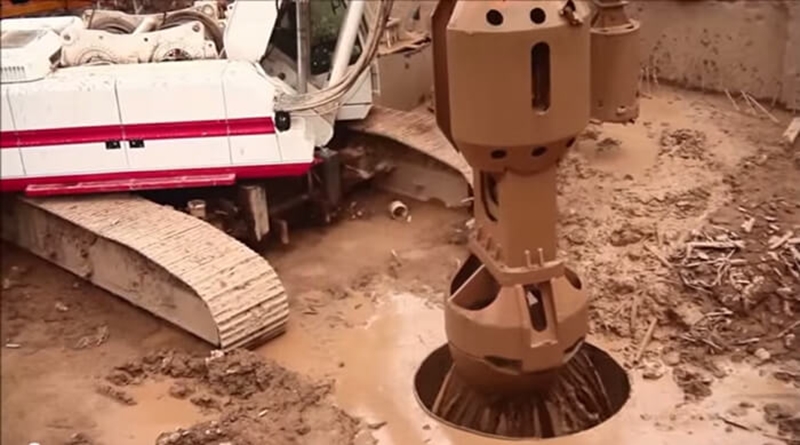

Para garantizar la estabilidad de la perforación, el nivel del lodo debe estar siempre próximo al nivel de coronación del murete-guía, debiéndose mantener constante, por lo que es preciso aportar lodos a medida que se excava el terreno. Además, se precisa una central de tratamiento de lodos que permita el control de la calidad de los lodos (mediante su viscosidad y contenido en finos) y la regeneración de los lodos contaminados.

https://www.pileingenieria.com.co/content/lodos-de-perforaci%C3%B3n-en-ingenier%C3%ADa-civil

Para la perforación y extracción de tierras se utilizan cucharas, barrenas cortas o buckets. Los restos de la excavación se van depositando en el fondo de la misma, por lo que es fundamental la limpieza de la punta del pilote. Para su limpieza se emplean bombas de fondo que permiten la extracción del lodo contaminado y la incorporación de lodo regenerado. Pueden utilizarse para ello sistemas de circulación directa que introducen lodos frescos por la punta que desplazan al lodo contaminado, que sale por la cabeza, o sistemas de circulación inversa que lo hacen aspirando el fango contaminado del fondo y alimentan con fango fresco por la cabeza.

A continuación os dejo un vídeo explicativo de la construcción de este tipo de pilotes.

Referencia:

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hidrofresas

La ejecución de muros pantalla con hidrofresa está especialmente indicada en terrenos de dureza elevada, que sean excavaciones profundas o que requiera un método de seguro y preciso de excavación. En este sentido, las obras urbanas pueden ser un buen ámbito de aplicación de esta tecnología de excavación. La hidrofresa consta de una estructura pesada de acero provista en su parte inferior de dos ruedas dentadas que giran en sentido contrario, arrancando el terreno. El accionamiento hidráulico de dichas ruedas, en combinación con el empuje vertical vinculado al peso del bastidor, produce el corte del terreno. La elevada fricción que se produce en las ruedas dentadas, hace necesaria su refrigeración, así como de la roca. Para ello se suele emplear lodo bentonítico, que se inyecta mediante un dispositivo de la propia máquina. Los propios lodos se mezclan con los detritus de la excavación, gracias a lo cual se extraen del fondo de la zanja. Dado que los lodos bentoníticos se recirculan para permitir esta extracción, han de ser “reciclados”, mediante la eliminación de los restos de terreno extraídos del fondo de la zanja. La hidrofresa, a pesar de ser el mejor sistema —pues apenas produce vibraciones y es el más rápido—, presenta el inconveniente de ser una máquina cara, por lo que suele elevar el coste de la construcción de la pantalla.

Esquema de funcionamiento de hidrofresa.

Es posible perforar con hidrofresas suelos duros y rocas de hasta 100 MPa de resistencia a compresión. Los muros pantalla pueden tener de 600 a 1200 mm de espesor, requiriéndose equipos especiales para mayores espesores. Esta técnica es una alternativa a los terrenos con una resistencia a compresión simple superior a los 5 MPa. Si la profundidad es superior a 35 m, la hidrofresa, independientemente de la dureza del terreno, es el método más fiable, pudiéndose llegar a profundidades de 80 m, aunque en este caso se complican las labores de ejecución del muro pantalla. En cuanto al espesor mínimo de la pantalla, este depende de las características del bastidor de la hidrofresa, pues debe alojar la bomba de aspiración; estamos hablando de un mínimo de 640 mm, aunque los espesores habituales son los de 640, 800, 1000, 1200 y 1500 mm.

Ejecución de muro pantalla con hidrofresa

Un ejemplo de aplicación de esta técnica es la realización del aparcamiento de la plaza de Cervantes de San Sebastián (ver aquí). Os dejo también un par de vídeos sobre esta técnica de excavación que espero que os gusten.

En este otro vídeo podemos ver el inicio de la excavación de muro pantalla con hidrofresa para la construcción de sótanos en rehabilitación de edificio.

Referencias:

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Muros pantalla

Cuchara bivalva para construir pantallas.

Un muro pantalla o pantalla de hormigón in situ es un tipo de pantalla, o estructura de contención flexible, empleado habitualmente en ingeniería civil. Según el Código Técnico de Edificación (CTE-DB-SE C), son elementos de contención de tierras que se emplean para realizar excavaciones verticales en aquellos casos en los que el terreno, los edificios u otras estructuras cimentadas en las inmediaciones de la excavación, no serían estables sin sujeción, o bien, se trata de eliminar posibles filtraciones de agua a través de los taludes de la excavación y eliminar o reducir a límites admisibles las posibles filtraciones a través del fondo de la misma, o de asegurar la estabilidad de éste frente a fenómenos de sifonamiento.

Las pantallas de hormigón armado moldeadas en el suelo nacen en los años 50 como solución para resolver los problemas que plantean las excavaciones profundas próximas a edificios y estructuras subterráneas o por debajo del nivel freático. Esta técnica de la ingeniería civil surge como una aplicación de la larga experiencia en la utilización de lodos tixotrópicos existente en el campo petrolero.

Es la tipología de cimentaciones más difundida en áreas urbanas para edificios con sótano en un predio entre medianeras, en parkings y a modo de barreras de contención de agua subterránea en túneles y carreteras. El proceso constructivo se puede dividir, de forma resumida, en las siguientes fases: construcción del murete guía, excavación de la zanja por bataches, colocación de la armadura, colocación de las juntas o encofrados laterales, hormigonado, construcción de la viga de coronación y excavación del recinto exterior. Detalles de este proceso lo podemos ver en los siguientes vídeos que os paso, que espero que os gusten.
