De Felipe Restrepo Acosta – Trabajo propio, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=11935221
El Edificio Avianca, un rascacielos de oficinas en Bogotá, Colombia, se ubica en la Calle 16 con Carrera Séptima, al norte del Parque Santander. Inaugurado en 1969, sigue en funcionamiento y alcanza 160,94 m de altura en 41 pisos.
Su diseño de estilo internacional destaca por sus amplios ventanales continuos. Su proyecto y construcción fueron adjudicados a Esguerra Sáenz, Urdaneta, Samper y Cía., Ricaurte Carrizosa Prieto y al italiano Domenico Parma. El diseño se completó en 1963 y la construcción se llevó a cabo entre 1966 y 1969 sobre el antiguo Hotel Regina. Inaugurado a finales de 1969, fue construido para Avianca y, en ese momento, era el edificio más alto de Bogotá y de toda Sudamérica.
El 23 de julio de 1973, un incendio comenzó en el piso 14, donde se almacenaban materiales inflamables. Los trabajadores intentaron apagarlo, pero las mangueras de los bomberos solo alcanzaban el piso 12. El fuego se extendió al piso 37 y muchas personas tuvieron que subir por las escaleras. Algunos, en pánico, saltaron al vacío, mientras otros eran rescatados en la azotea por helicópteros. Hubo cuatro muertos y sesenta y tres heridos, pero el edificio no sufrió daños graves.
Debido a las desfavorables condiciones geotécnicas que caracterizan gran parte del suelo de Bogotá, a la estabilidad de las estructuras cercanas y a la necesidad de construir cuatro niveles de sótano, se optó por el uso de pozos de cimentación (caissons) por primera vez en Colombia, cuyo propósito fue preservar la integridad del terreno adyacente y sus cimentaciones. Estos pozos, de forma circular, se ubicaron en la periferia y alcanzaron una profundidad de 35 m.
Dentro de los pozos se levantaron columnas estructurales que permitieron verter anillos de hormigón como parte de los forjados del sótano. La ejecución de estos forjados se llevó a cabo mediante un procedimiento descendente en el que el terreno actuó como encofrado provisional, lo que permitió excavar bajo el forjado ejecutado progresivamente. Esta técnica no solo facilitó la construcción, sino que también favoreció un equilibrio mecánico entre el volumen de tierra excavada y el peso progresivo de la torre en construcción, optimizando así la estabilidad estructural en entornos donde la naturaleza del subsuelo exige cimentaciones flotantes. Cuando se alcanzó el piso 26, se construyó simultáneamente una losa postensada de cimentación de 2 m de altura.
Edificio Coltejer. Medellín, Colombia (1972).
De laloking97 [2] – flickr.com [1], CC BY-SA 2.0, https://commons.wikimedia.org/w/index.php?curid=3135455
El Edificio Coltejer, también conocido como Centro Coltejer, es un icono de Medellín (Colombia). Su construcción comenzó en 1968 y finalizó en 1972, en el terreno del antiguo Teatro Junín y el Hotel Europa. Hasta 1977 fue el edificio más alto del país, título que le arrebató el Centro de Comercio Internacional, el edificio más alto de América Latina en aquel momento.
Popularmente, se creyó que su diseño puntiagudo y las grandes ventanas de sus fachadas occidental y oriental, en el piso 34, evocaban una lanzadera textil, en honor a la industria local. Sin embargo, en 2007, el arquitecto Raúl Fajardo explicó que esta forma respondió a la solicitud del gerente de la textilera, Rodrigo Uribe Echavarría, de darle un remate distintivo. No obstante, su silueta sigue simbolizando el desarrollo textil de Medellín y su empresa Coltejer.
El edificio más alto de la ciudad, con 175 m, 36 plantas y 3 sótanos, se encuentra sobre un terreno compuesto por varias capas blandas en la superficie. A partir de los 6 m de profundidad, se encuentra un conglomerado de serpentina y anfibolita en una matriz de arcilla fuertemente cementada. Este tipo de suelo permitió determinar la cimentación adecuada, que consiste en una losa de 2 m de espesor a una profundidad de 13,6 m, lo que ayuda a reducir los asentamientos diferenciales. Para excavar por debajo de los 6 m de profundidad se utilizó dinamita, a pesar de que el estudio de suelos no detectó la presencia de roca basal. La torre fue diseñada para resistir un terremoto de magnitud 7,5 en la escala de Richter.
De Alton.arts de Wikipedia en inglés, CC BY 2.5, https://commons.wikimedia.org/w/index.php?curid=3525962

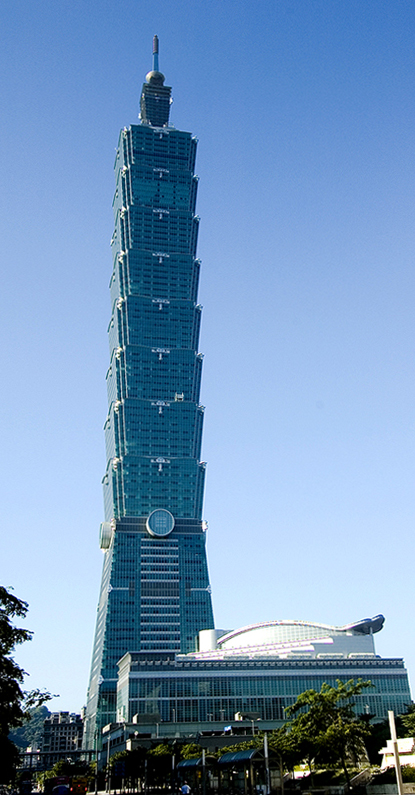

El Taipei 101 es un rascacielos en Taipéi (Taiwán) con 106 plantas, 101 sobre el suelo y 5 subterráneas. Fue el edificio más alto del mundo entre 2003 y 2010, con una altura de 508 m, cuando fue superado por el Burj Khalifa. Es también uno de los rascacielos ecológicos más altos del mundo.
Diseñado por C.Y. Lee & Partners, la construcción principal estuvo a cargo de KTRT Joint Venture y Kumagai Gumi, mientras que Samsung C&T se encargó del interiorismo. Comenzado en 1999 y terminado en 2004, su coste fue de unos 1.760 millones de dólares. Su diseño, inspirado en elementos chinos y basado en feng shui, busca proteger a los inquilinos de influencias negativas. El edificio cuenta con muros de vidrio azul verdoso que bloquean el calor externo en un 50%, y su iluminación cambia para celebrar eventos.
Puede soportar terremotos de hasta 7 grados en la escala de Richter y vientos superiores a 450 km/h. Su capacidad de absorción de movimiento se debe a un amortiguador de masa, una bola dorada de acero de 680 toneladas en la planta 92, suspendida con tensores y sujeta con bombas hidráulicas. Este amortiguador, el más grande y pesado del mundo, contrarresta el movimiento del edificio, estabilizándolo al absorber la energía de las vibraciones. Está dividido en 8 segmentos de 8 plantas y es el único visible para el público. Además, 8 grandes columnas de hormigón armado y acero lo sujetan hasta el piso 26, mientras otras 32 columnas llegan hasta la planta 62. Las esquinas chaflanadas reducen la fuerza del viento, y una malla de acero forma un cinturón que estrecha la base hasta el piso 34.
Las megacolumnas descansan sobre una placa sólida cuyo espesor varía entre 3,0 y 4,7 m, con un volumen total de 28.100 m³ de hormigón de 41 MPa. Dada la alta sismicidad de la zona y la considerable altura del edificio, se desarrolló una cimentación compuesta por 380 pilotes clavados a 80 m en el suelo, que se extienden hasta 30 m en el lecho de roca. Cada pilote tiene 1,5 m de diámetro y puede soportar una carga de 1000 a 1320 toneladas. La estructura ya ha soportado un seísmo de 6,8 en la escala de Richter.

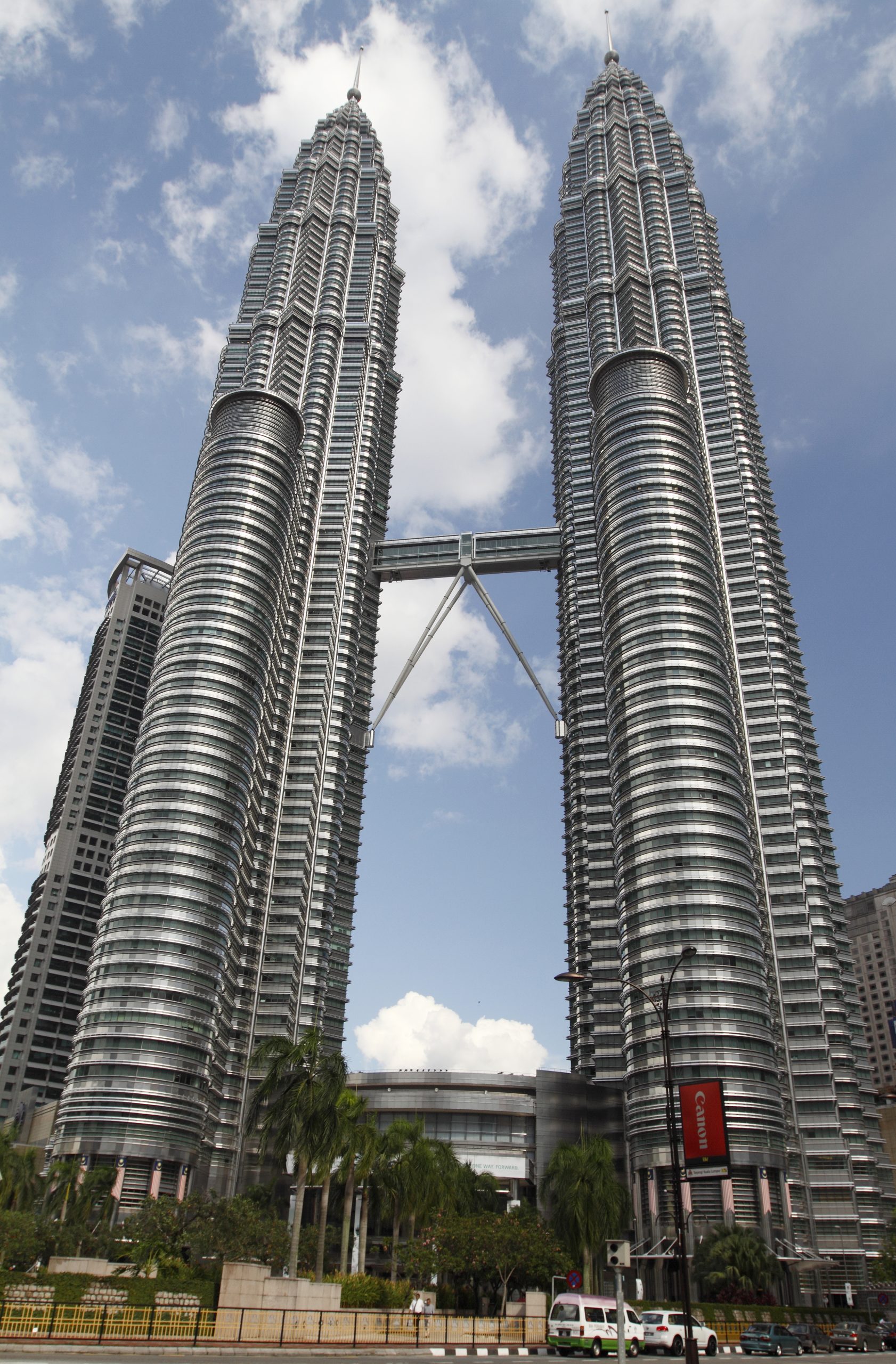

Torres Petronas. Kuala Lumpur, Malasia (1998).
De Morio – Trabajo propio, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=9974688
Las Torres Petronas, en Kuala Lumpur, Malasia, fueron los edificios más altos del mundo entre 1998 y 2003, hasta ser superados por el Taipei 101. Actualmente, son las torres gemelas más altas. Con 452 metros de altura y 88 pisos de hormigón, acero y vidrio, son un símbolo de Kuala Lumpur y Malasia.
Diseñadas por el arquitecto argentino César Pelli y finalizadas en 1998, las Torres Petronas tienen 88 pisos de hormigón, acero, aluminio y vidrio. Su diseño, inspirado en el arte islámico, rinde homenaje a la herencia musulmana de Malasia. La base, originalmente en forma de Estrella de Salomón, presenta un diseño geométrico islámico con dos cuadrados entrelazados y salientes lóbulos de refuerzo, creando una estrella de ocho puntas con círculos en cada intersección. La construcción comenzó en 1992.
Las Torres Petronas son dos rascacielos gemelos de 452 m de altura y 88 plantas. La estructura está compuesta por un núcleo y pilares de hormigón. Se descartó la estructura metálica debido a la falta de disposición de los constructores malayos para trabajar con acero y la necesidad de minimizar las vibraciones en las partes superiores de las torres.
Antes de comenzar la construcción, fue necesario cambiar el emplazamiento de los edificios 60 m para encontrar un suelo adecuado sobre el que pudieran asentarse los pilotes de 120 m de profundidad, que llegaban hasta la roca firme, permitiendo así crear una losa de hormigón que imitara una base sólida. Durante la cimentación, las lluvias constantes provocaron dificultades, por lo que fue necesario cubrir la zona con una gran carpa, similar a una «sombrilla», que equivalía a 57 carpas de circo.

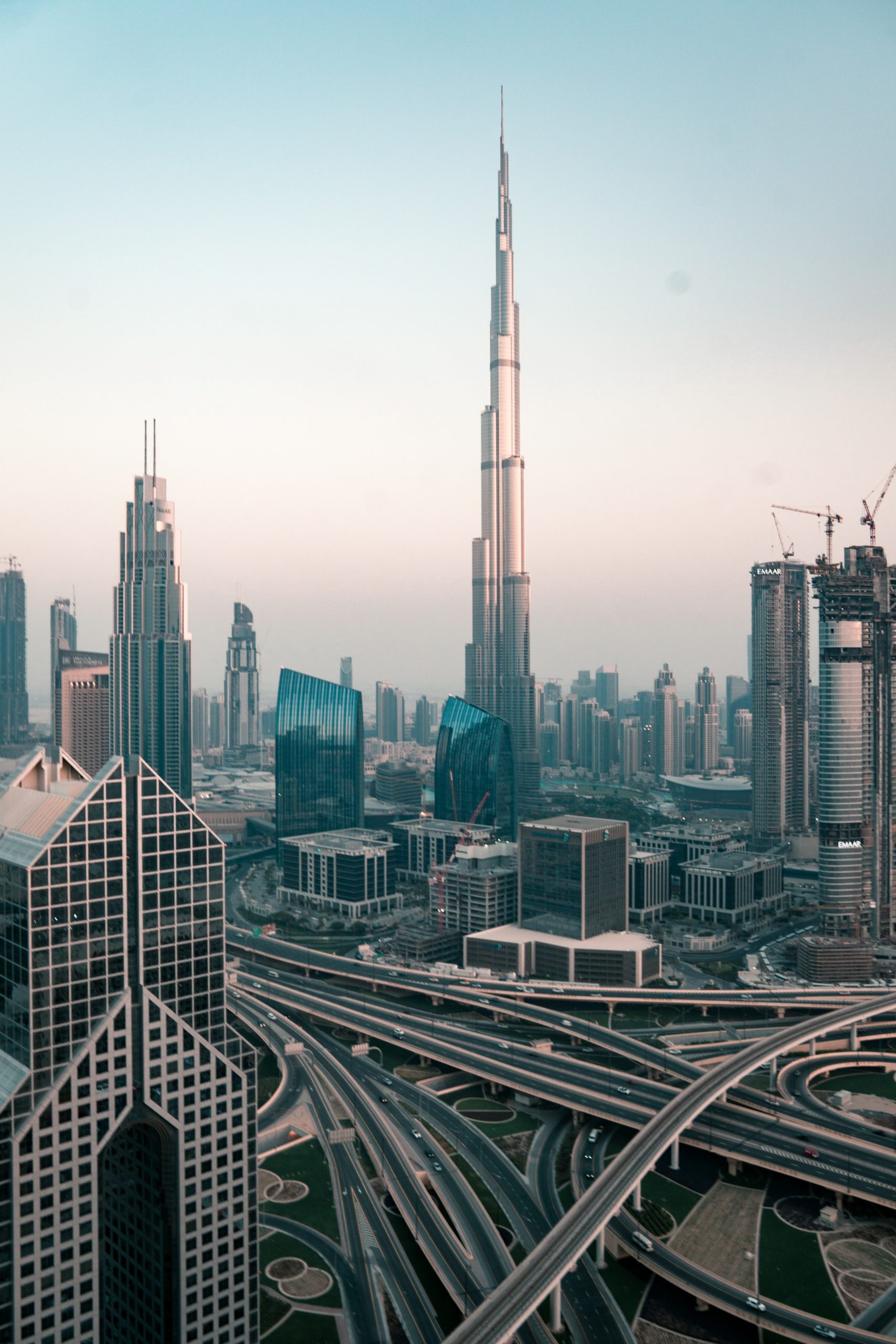

Burj Khalifa, Dubái, Emiratos Árabes Unidos (2010).
De Alex Azabache – https://commons.wikimedia.org/w/index.php?curid=95952113
El Burj Khalifa es un rascacielos neofuturista en Dubái, Emiratos Árabes Unidos. Con 829,8 m de altura total y 828 m hasta el tejado, es la estructura más alta del mundo desde 2009, superando al Taipei 101.
El diseño se inspira en la arquitectura islámica, como la Gran Mezquita de Samarra. Su planta en Y optimiza el espacio residencial y hotelero. Un núcleo central y alas soportan la altura, albergando los transportes verticales, excepto las escaleras de evacuación. El revestimiento resiste el calor de Dubái. Tiene 57 ascensores y 8 escaleras mecánicas.
Skidmore, Owings & Merrill diseñó la torre, con Adrian Smith como arquitecto y Bill Baker como ingeniero. Hyder Consulting supervisó la ingeniería, NORR Group la arquitectura, y Samsung C&T fue el contratista principal junto a BESIX y Arabtec.
La construcción comenzó el 12 de enero de 2004 y el exterior se completó el 1 de octubre de 2009. Se inauguró el 4 de enero de 2010 como parte del desarrollo de 2 km² en el centro de Dubái, cerca del distrito comercial. Los primeros 586 m están construidos con hormigón armado y la parte superior es de acero. Se inauguró en 2010 como parte del desarrollo Downtown Dubai, diseñado como pieza central de un proyecto de uso mixto.
La cimentación de este edificio es la mayor jamás construida. Se basa en estudios geotécnicos y sísmicos: una losa de hormigón armado de 110.000 toneladas, de 3,7 m de grosor y 12.500 m³, soporta la estructura. A su vez, esta losa descansa sobre 192 pilotes de 1,5 m de diámetro, colocados a una profundidad de 50 m. Estos pilotes están distribuidos en forma de Y, y se conectan a la losa de cimentación.

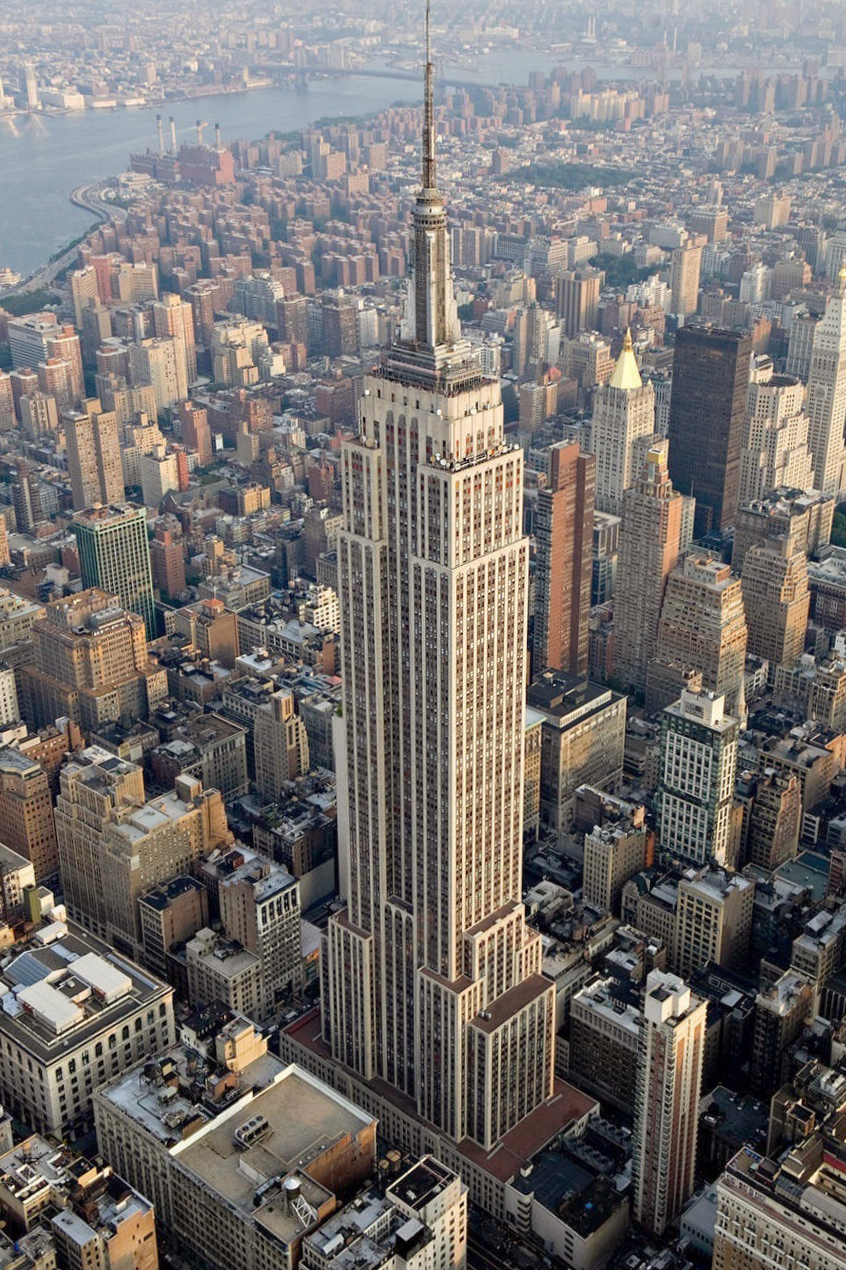

Empire State Building, Nueva York, Estados Unidos (1930).
De Sam Valadi -https://commons.wikimedia.org/w/index.php?curid=62752443
Este icónico rascacielos neoyorquino ostentó el título de edificio más alto del mundo desde 1931 hasta 1971. Tras el colapso del World Trade Center en 2001, volvió a ser el más alto de la ciudad hasta que fue superado por el One World Trade Center en 2012. Con sus 443 m de altura, es uno de los rascacielos más emblemáticos y el tercero más alto de la ciudad de Nueva York.
Fue diseñado por William F. Lamb, de la firma Shreve, Lamb y Harmon, quienes crearon los planos en dos semanas basándose en diseños previos como el edificio Reynolds y la torre Carew. En tan solo un año y 45 días, más de 3400 trabajadores levantaron el que sería el edificio más alto del mundo durante 40 años. Era el primer edificio con más de 100 pisos. Tiene 6500 ventanas, 73 ascensores y 1860 escalones hasta el piso 102. Su estructura, que pesa aproximadamente 350 000 toneladas, está cimentada a una profundidad de solo 16,7 m, ya que a esa profundidad se encuentra el estrato portante de Manhattan.
La construcción comenzó con la demolición del Hotel Waldorf-Astoria en octubre de 1929, en plena Depresión. Los trabajos de excavación comenzaron el 22 de enero de 1930, antes incluso de la demolición total del hotel. La excavación, en la que operarios trabajaban en turnos de doce horas las 24 horas del día, se completó casi en su totalidad en marzo. En marzo se completó la cimentación y se empezaron a colocar los anclajes de la estructura, colocándose las primeras vigas a principios de abril de 1930.
Se instalaron 210 pilotes en el lecho de roca de granito de Manhattan para soportar las 365.000 toneladas del rascacielos. La cimentación está compuesta por un bastidor de acero con paneles de piedra caliza y el interior está reforzado con hormigón armado. La empresa Starrett Bros. & Eken se encargó de su construcción.

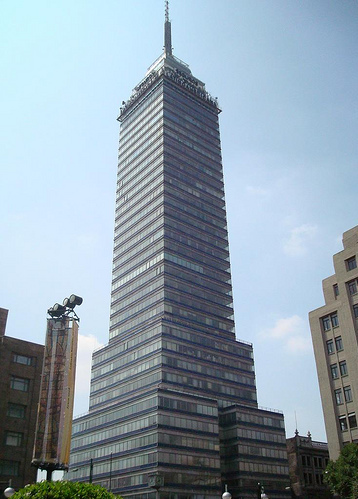

Torre Latinoamericana. Ciudad de México, México (1956).
De Pablasso – https://commons.wikimedia.org/w/index.php?curid=20418028
La Torre Latinoamericana es un rascacielos ubicado en el centro histórico de la Ciudad de México, en la esquina de la avenida Francisco I. Madero y el Eje Central Lázaro Cárdenas. Con 44 pisos y 182 m de altura (incluida la antena), es uno de los edificios más emblemáticos de la ciudad.
Diseñada por el arquitecto Augusto H. Álvarez, fue el edificio más alto de la ciudad desde su inauguración hasta 1972. Fue el primer rascacielos diseñado para resistir terremotos y, aunque Brasil construyó el primer rascacielos de Latinoamérica, esta torre fue pionera en una zona de alto riesgo sísmico, por lo que sirvió como experimento para futuros edificios.
La construcción de la torre comenzó en febrero de 1948. Leonardo Zeevaert llevó a cabo un programa de investigación del subsuelo para evaluar la vulnerabilidad sísmica y garantizar un buen aislamiento sísmico. El programa incluyó sondeos a 50 m, la instalación de piezómetros a varias profundidades y bancos de nivel.
Tras el estudio, Zeevaert diseñó una cimentación innovadora para hacer frente al terreno fangoso de la ciudad. Se colocaron 361 pilotes a 33 m de profundidad y se construyó una cimentación de hormigón que permite al edificio «flotar» en el subsuelo, independientemente de los pilotes. Esta tecnología mexicana fue la primera de su tipo y sigue utilizándose en zonas sísmicas de alto riesgo.
Esta torre se asienta sobre un terreno con arcillas húmedas en su capa más superficial. A una profundidad de 33 m se localiza un estrato de arena sobre el que se apoyan los 361 pilotes de hormigón que conforman su cimentación. Su estructura fue diseñada como una cimentación flotante, lo que le ha permitido resistir las severas pruebas de la naturaleza, en particular los terremotos de 1957 y 1985, con magnitudes de 7,7 y 8,1 en la escala de Richter, respectivamente.

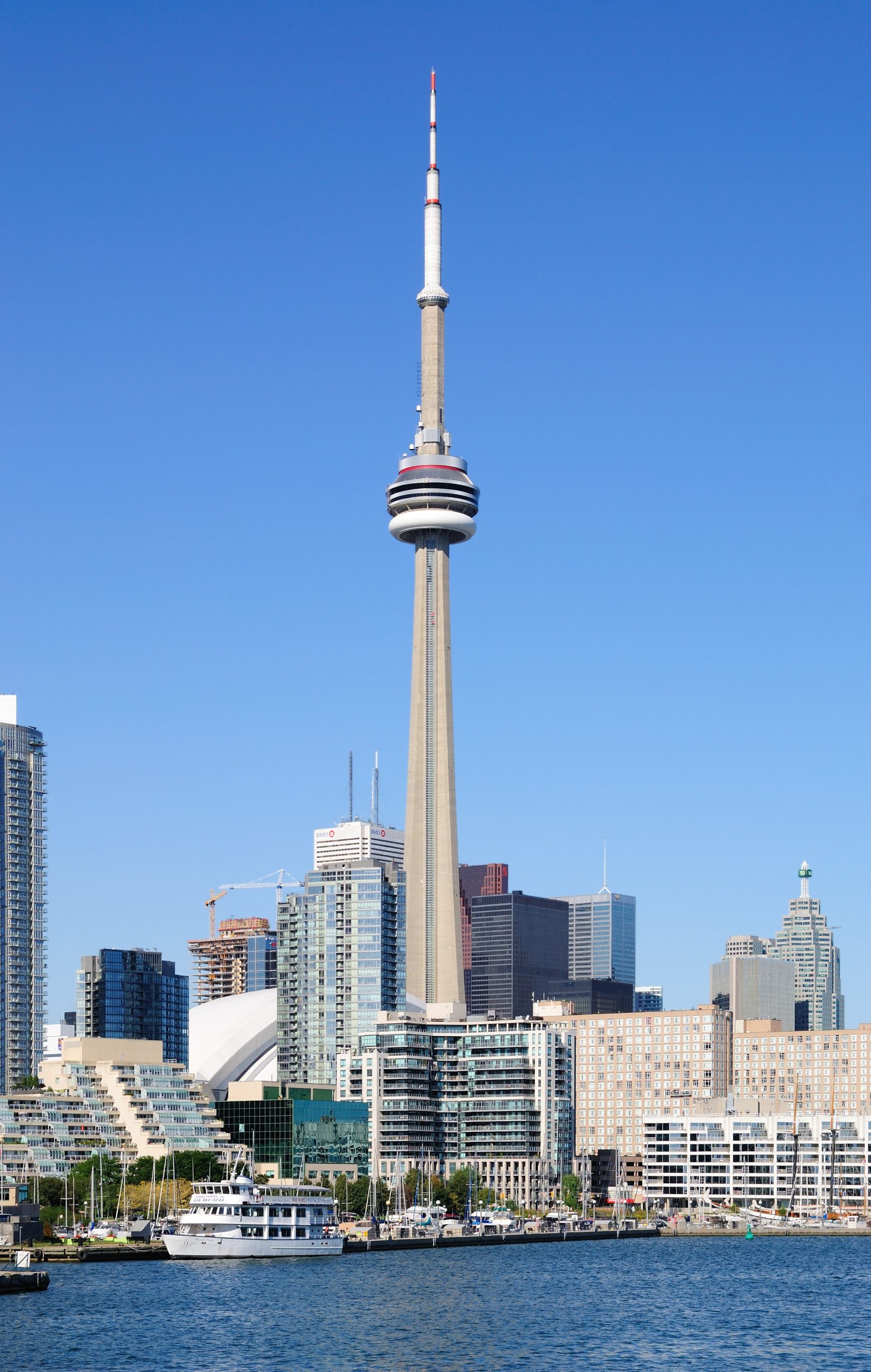

Torre CN. Toronto, Canadá (1976).
De Wladyslaw, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=11830474
La CN Tower, ubicada en Toronto, es una torre de radiodifusión autoportante de 553,3 m, la más alta de América. Fue la torre más alta del mundo desde 1975 hasta 2007, cuando fue superada por el Burj Khalifa. Su observatorio, ubicado a 447 m de altura, es uno de los más altos del mundo.
La construcción de la torre comenzó el 6 de febrero de 1973 y finalizó el 20 de septiembre de 1976, siendo realizada por la compañía Canadian National Railway, que buscaba solucionar los problemas de comunicación causados por los rascacielos que iban surgiendo en el centro de la ciudad.
La torre está formada por un pilar hueco principal de forma hexagonal. Está compuesta por tres brazos dispuestos a 120 grados de diferencia entre sí. Los primeros 457 m de la torre se construyeron con hormigón postensado y con encofrados deslizantes. Para ello, se emplearon más de 7500 m³ de hormigón. Se utilizaron 45 gatos hidráulicos sujetos a cables que colgaban de una corona de acero anclada temporalmente en la parte superior de la torre. Doce soportes gigantes de acero y madera fueron elevados lentamente hasta su posición final. Posteriormente, estos soportes se utilizarían para crear las bases sobre las que se apoyaría la planta principal.
En cuanto a la cimentación, fue necesario retirar 62.000 toneladas de tierra y pizarra en una superficie triangular. Se excavó un pozo a 15 m de profundidad y, posteriormente, se vertieron 7.000 m³ de hormigón, se instalaron 46 toneladas de acero de refuerzo y 36 toneladas de cables de acero, con los que se formó una losa de 6,7 m de espesor que sostiene toda la estructura. Para evitar problemas relacionados con la generación de calor, se utilizaron mezclas de cemento de los tipos IV y I.

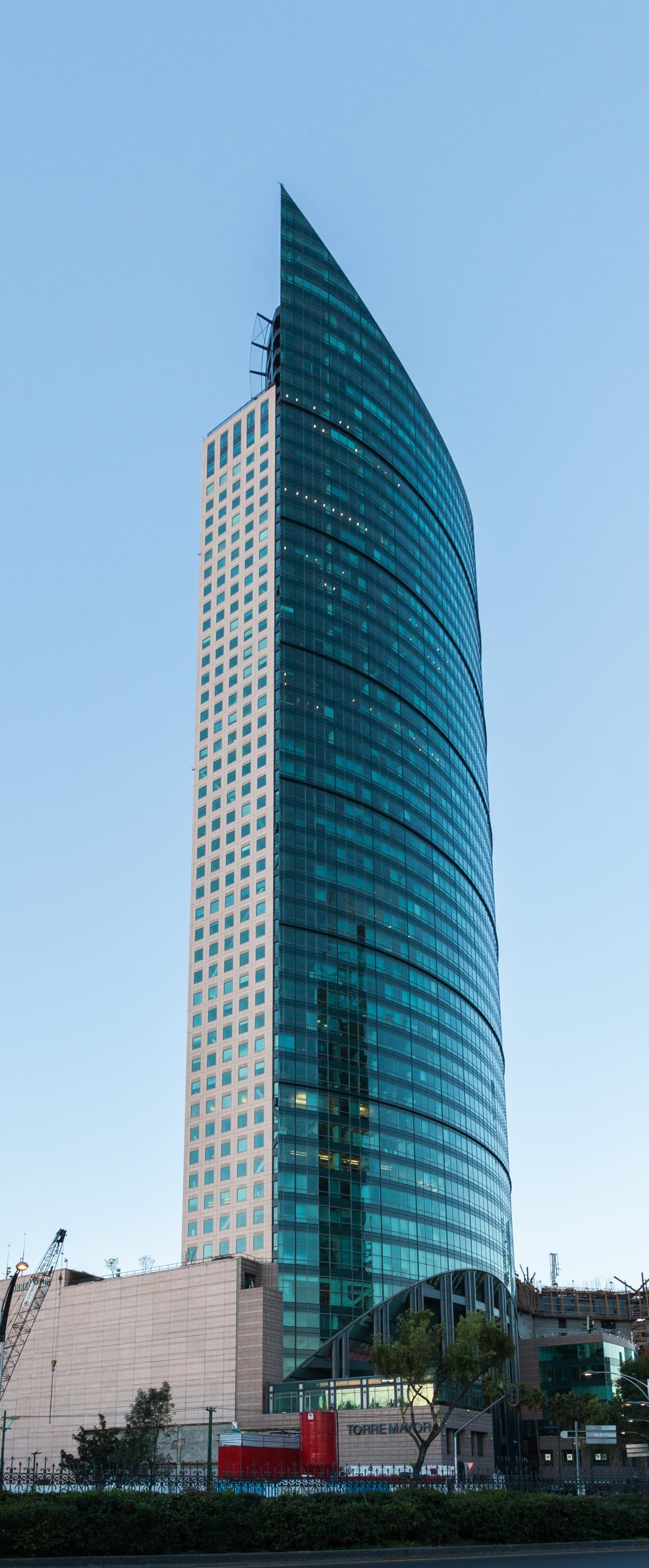

Torre Mayor. México D.F., México (2003).
De Diego Delso, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=30801312
La Torre Mayor, ubicada en Paseo de la Reforma 505, en la Ciudad de México, fue desarrollada por Paul Reichmann. Con 225 m de altura y 55 pisos, cuenta con cuatro niveles de estacionamiento subterráneo y nueve sobre la calle, con más de dos mil plazas disponibles. Cuenta con 29 ascensores, 84.135 m² de oficinas, sistemas mecánicos y de telecomunicaciones, y unidades de aire acondicionado en cada planta. Cada planta tiene entre 1,700 y 1,825 m² sin columnas, con una altura de 4,50 m por piso. Para su construcción, se realizó un estudio sísmico y se instalaron 98 amortiguadores sísmicos.
Fue el edificio más alto de América Latina desde su inauguración en 2003 hasta 2010, cuando fue superado por el Ocean Two en Panamá, y más tarde por la Torre Obispado en Monterrey.
La Torre Mayor, con 55 pisos, 4 sótanos subterráneos y 230 m de altura, se encuentra en una zona cercana a las áreas de mayor sismicidad, según las determinaciones del Gobierno Federal. De marzo de 1998 a enero de 1999 se realizó la cimentación de la Torre. Su cimentación combina losas y 252 pilotes de hormigón armado de hasta 1,50 m de diámetro y una profundidad de 40 m.
La torre está equipada con un sistema de 98 amortiguadores sísmicos que ayudan a disipar la energía sísmica y a reducir las fuerzas que podrían afectarla. La estructura fue diseñada para resistir un terremoto de 8,5 en la escala de Richter.
La Torre Smeaton es un faro y monumento al ingeniero civil John Smeaton. Su estructura, un avance en el diseño de faros, estuvo en uso desde 1759 hasta 1877, cuando la erosión de la cornisa obligó a reemplazarla. La torre fue desmantelada y reconstruida en Plymouth Hoe (Devon), donde se encuentra actualmente.
Las rocas Eddystone forman parte de un arrecife de granito rojo que queda sumergido durante la marea alta, lo que supone un peligro para la navegación. Por esta razón, se construyó un faro a 14 km al sur de Plymouth Sound (Inglaterra).
Antes de esta torre, Smeaton había construido dos faros de madera que no resistieron el paso del tiempo. Tras analizar lo que falló en los anteriores, optó por la piedra, ya que es muy resistente frente al viento, el agua y el fuego. Para fijar la estructura a la base rocosa, talló seis plataformas en la roca y las rellenó con sillares de granito con forma de cola de milano, lo que aseguró su estabilidad.
Utilizó un mortero a base de cal calcinada para lograr una construcción monolítica, reforzada con pernos de roble y tacos de mármol. La torre está compuesta por 1493 bloques de piedra, mientras que su interior está construido con piedra caliza extraída de la isla de Portland. Redescubrió el uso de la cal hidráulica, un tipo de hormigón utilizado en la época romana que permitía fraguar el material bajo el agua.
En 1877 se comprobó que las rocas sobre las que se erguía se estaban erosionando. Cada vez que una gran ola lo golpeaba, el faro temblaba de lado a lado. La Torre de Smeaton dejó de funcionar en febrero de 1882, cuando se instaló una luz temporal en su sucesora, la Torre de Douglass, que se estaba construyendo en una roca cercana. Ese mismo año, la parte superior de la torre fue desmantelada y reconstruida como monumento en Plymouth Hoe, donde reemplazó a un obelisco triangular construido por Trinity House a principios del siglo XIX. El monumento fue inaugurado al público el 24 de septiembre de 1884 por el alcalde de Plymouth. Los cimientos y una sección de la antigua torre permanecen en las rocas de Eddystone, cerca del faro actual. Como los cimientos eran demasiado fuertes para desmantelar, se dejaron en su lugar.
Turning Torso. Malmö, Suecia (2005).
De Mirko Junge – https://commons.wikimedia.org/w/index.php?curid=20283310
Turning Torso es un rascacielos residencial neofuturista en Malmö, Suecia, y el segundo más alto del país, superado en 2022 por la Karlatornet. Fue construido por HSB Suecia y es considerado el primer rascacielos retorcido del mundo.
Diseñado por Santiago Calatrava, se inauguró el 27 de agosto de 2005. Con 190 metros de altura y 54 plantas, alberga 147 apartamentos residenciales. Este edificio, inspirado en el torso humano, tiene 190 m de altura y cuenta con 54 plantas destinadas a uso mixto, incluyendo residencias y oficinas. La cimentación se realizó directamente sobre un estrato de roca caliza.
La excavación de la cimentación principal de la torre se realizó con tablestacas metálicas que marcaban el perímetro, introducidas 15 m en el terreno y 3 m en el lecho rocoso mediante vibradores. Se inyectó hormigón fuera de las tablestacas para reforzar la estructura y evitar filtraciones de agua. Tras la excavación, se hormigonó una losa de cimentación de 30 m de diámetro y 7 m de espesor, y se construyeron dos plantas de sótano con salas técnicas y acceso al aparcamiento. Se utilizaron 5100 m³ de hormigón, que se vertieron en 3 días y noches. La cimentación se completó en junio de 2002.
La cimentación del cordón principal de la celosía exterior soporta cargas de compresión y tracción en función del viento. Para garantizar su durabilidad, se minimizan los efectos de las cargas alternantes mediante pilotes cuadrados prefabricados que llegan al estrato rocoso y anclajes postesados que también lo alcanzan, garantizando que su longitud de anclaje sea inferior a la de los pilotes. La fuerza de pretensado de los anclajes supera la tracción máxima, por lo que los pilotes se mantienen en compresión. Las cargas alternantes solo modifican la compresión de los pilotes y la tracción de los anclajes sin invertir las fuerzas, con una variación de tracción en los anclajes del 2-3 %, lo que elimina el riesgo de fatiga. En resumen, la cimentación actúa como un conjunto postesado de hormigón, con alta rigidez, resistencia y durabilidad.

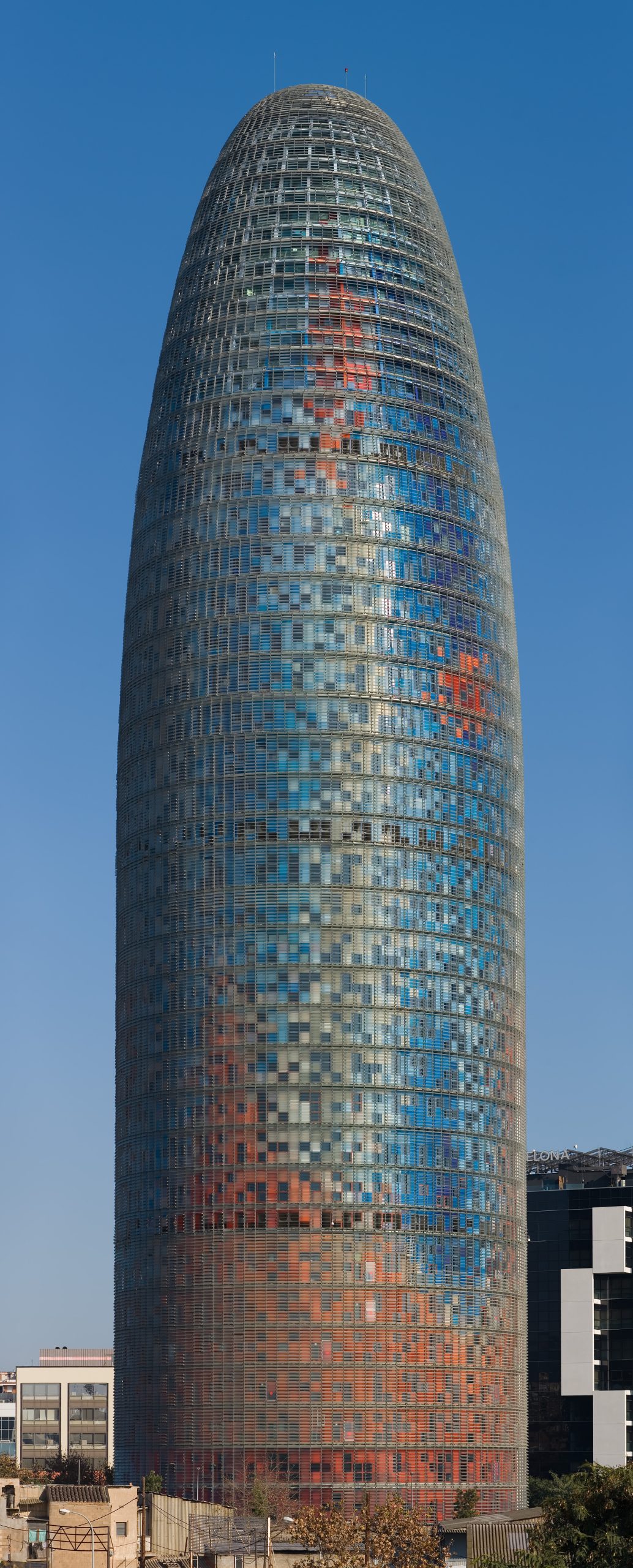

Torre Agbar. Barcelona, España (2005).
De Diliff – Trabajo propio, CC BY 2.5, https://commons.wikimedia.org/w/index.php?curid=1556533
La Torre Glòries, antes Torre Agbar, es un rascacielos de Barcelona situado en la avenida Diagonal, junto a la plaza de las Glorias. Con 34 plantas y 144 metros de altura, fue el tercer edificio más alto de la ciudad en su apertura en 2005. El edificio tiene 50.693 m², de los cuales 30.000 m² son oficinas. Inaugurado oficialmente el 16 de septiembre de 2005, costó 130 millones de euros.
La torre fue diseñada por Jean Nouvel en colaboración con b720 Fermín Vázquez Arquitectos. Su diseño se inspiró en símbolos de la cultura catalana, como los campanarios de la Sagrada Familia de Gaudí y el hotel Attraction, proyecto de Gaudí rediseñado en 1956 por Joan Matamala. Además, la parte norte de la torre se orientó para ofrecer la mejor vista posible de la Sagrada Familia. También se inspiró en los pináculos de la montaña de Montserrat, símbolo de Cataluña.
El peso de esta estructura, que mide 145 m de altura, tiene 34 pisos y 4 sótanos, es considerablemente menor que la presión ascendente que ejerce sobre ella. Por este motivo, se diseñó una losa de subpresión anclada al terreno mediante módulos de pantallas que funcionan por fricción negativa para equilibrar dicha subpresión. La losa tiene un espesor de 80 cm.
Esta losa descansa sobre un lecho de grava drenante de 40 cm de espesor que facilita el drenaje hacia cuatro pozos. Estos pozos están diseñados para evitar que, en caso de un aumento del nivel freático, la subpresión supere los límites admisibles para la cimentación. La losa está diseñada para soportar una presión ascendente de hasta 8 t/m².
Debido a que el peso muerto de la construcción es menor que la presión ascendente, se ha diseñado una losa de subpresión anclada al terreno con módulos de pantalla debajo de cada pilar, que equilibra la subpresión mediante fricción negativa. Esta solución permite una losa de 80 cm de espesor, lo que alivia el comportamiento de las estructuras de contención, ya que las pantallas son más cortas y alcanzan mayor estabilidad. La losa descansa sobre gravas drenantes de 40 cm de espesor que facilitan el drenaje del agua hacia cuatro pozos surgentes que evitan el aumento de la subpresión ante las subidas del nivel freático.
Hace unos días me hicieron una entrevista radiofónica en “A Punt”. Se trata de un programa especial que trataba el tema de los rascacielos.
La entrevista me la realizó la periodista Marina Perelló, a la cual agradezco la oportunidad de difundir la ingeniería empleada en estas construcciones.
Los “barrettes”, atendiendo a la norma UNE-EN 1536:2011, son pilotes que en planta son rectangulares, en T o en L o cualquier otra configuración similar, siempre que se hormigonen en una sola operación. Se emplean para sustentar cargas verticales y/o laterales.
A este tipo de pilotes de hormigón con extracción del terreno se les ha denominado también como pilotes rectangulares, minipantallas, módulos portantes o pilas oblongas (este último término usado en México). Este pilote se excava por métodos continuos o discontinuos (hélice, cuchara, trépano, etc.), utilizando sistemas de contención para estabilizar las paredes de la excavación, normalmente con lodos bentoníticos o polímeros.
La construcción de este tipo de pilotes es muy parecida a la de un muro pantalla. Se realiza una excavación hasta la profundidad requerida y se rellena con un lodo tixotrópico para proporcionar soporte a las paredes. Posteriormente, se coloca la armadura y se hormigona con tubos Tremie.
Este tipo de pilote perforado ofrece mayor superficie específica respecto al pilote de sección circular, lo cual permite resistir mejor las cargas verticales debido al aumento de la resistencia en fuste. Desde el punto de vista estructural, se orientan de forma que ofrezca la sección la mayor inercia en la dirección requerida, favoreciendo su comportamiento ante solicitaciones sísmicas.

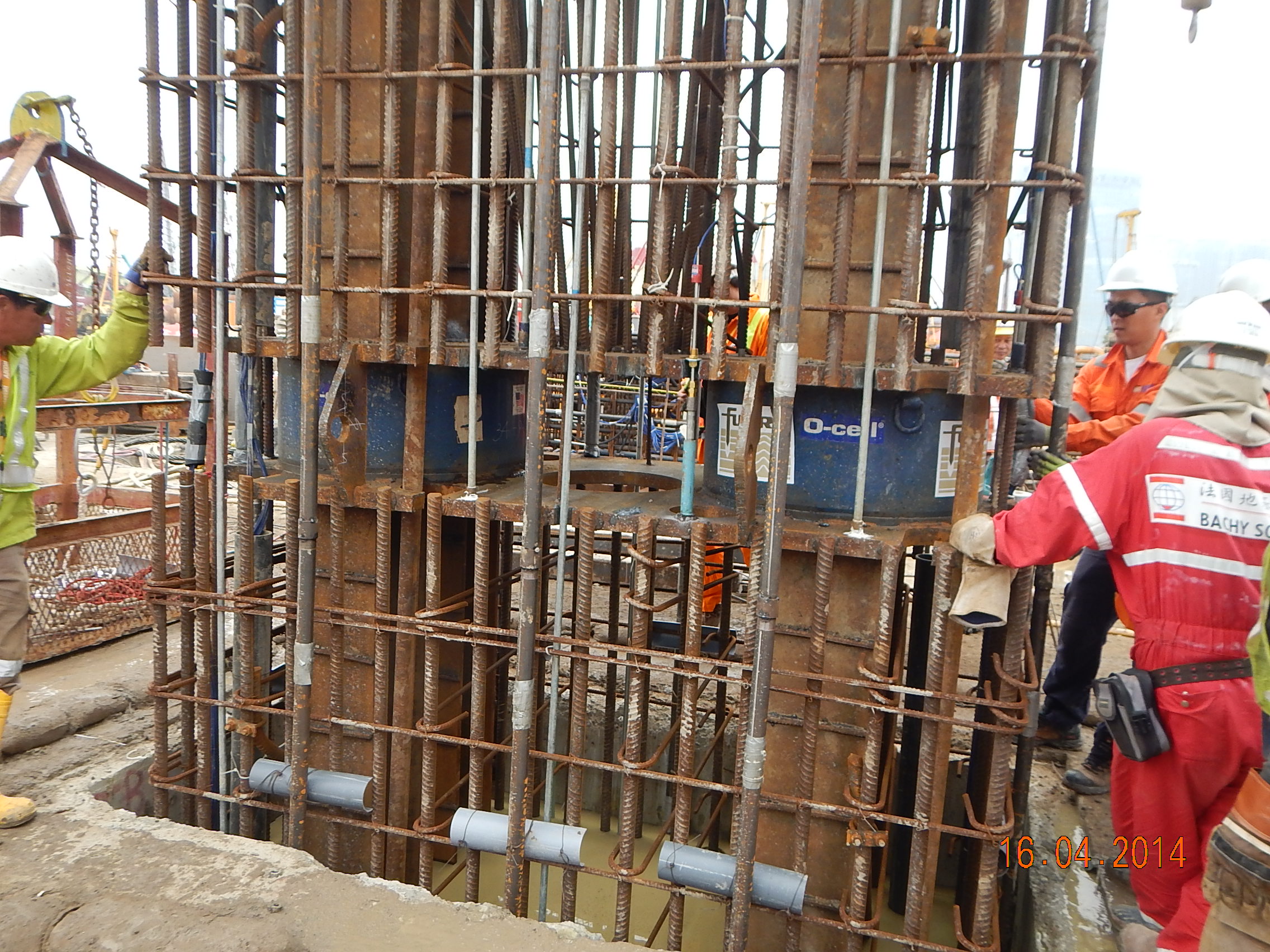

Colocación de armadura en barrette. Fuente: www.bachy-soletanche.com.hk
Sin embargo, en este post nos vamos a centrar en un caso especial, de gran interés. Se trata de las barrettes inyectadas o de fricción (shaft-grouted barrettes, friction barrettes). Se trata de una cimentación no tan profunda como un pilote normal, que permite reducir el consumo de acero y de hormigón y que acorta la duración de las obras. Se trata de introducir, junto con la armadura, unas tuberías embebidas por donde se inyectará una lechada de cemento y arena a alta presión una vez el pilote ha adquirido la resistencia necesaria. Una vez endurecida esta mezcla, la formación de salientes de las paredes de los pilotes aumenta de forma significativa la fricción, y, por tanto, la resistencia del fuste. Este tipo de cimentación profunda se ha utilizado en edificios altos, como las Torres Petronas de Malasia, o el International Commerce Centre de Hong Kong.
Cimentación de 241 barrettes inyectadas en el International Commerce Centre (ICC), en Hong Kong. Fuente: www.arup.com
A continuación os dejo un vídeo sobre cómo se realiza la ejecución de las barrettes de fricción. Se trata de una obra en Vietnam, y desgraciadamente el vídeo no está ni en español ni en inglés. Pero creo que es interesante.
Todos sabemos lo que es un rascacielos y la enfermiza pasión de los humanos por superar lo que anteriormente otro hizo. Pero, ¿tiene sentido construir un “rascasuelos”? Se trata de un proyecto de construir un edificio de 300 m de profundidad en México D.F. Sería un edificio con 65 niveles donde se albergarían oficinas, viviendas y comercios. La pirámide tendría vacío el espacio central para permitir la circulación de aire y la entrada de luz natural, además que toda la estructura se proyecta para contener la presión de la tierra. Sin embargo, el elevado coste (unos ochocientos millones de dólares), el plazo de 8 años en su construcción, pero sobre todo el riesgo sísmico de la zona y los vestigios arqueológicos sobre los que se pretende realizar la estructura, provocan dudas más que razonables sobre su viabilidad.
De todos modos, la idea es sugerente, innovadora y atrevida, incluso el nombre de “rascasuelos” es original, aunque es posible que para algunos roce el absurdo y sean las limitaciones técnicas y económicas las que impidan su ejecución. Eso sí, la oficina de arquitectura artífice de la idea, BNKR Arquitectura, ha conseguido notoriedad en los medios. A continuación os dejo una entrevista con Marcel Ibarrola, Director Comercial de BNKR, que nos explica la viabilidad e impacto que este proyecto podría tener en la Ciudad de México.
La Torre Agbar, diseñada por el arquitecto Jean Nouvel en colaboración con la firma b720 Fermín Vázquez Arquitectos , es un rascacielos de Barcelona situado en la confluencia de la avenida Diagonal y la calle Badajoz junto a la plaza de las Glorias. Tiene 34 plantas sobre la superficie además de cuatro plantas subterráneas para un total de 145 metros de altura, convirtiéndose, en el momento de su apertura (junio de 2005) en el tercer edificio más alto de Barcelona. El edificio, que tuvo un coste de 130 millones de euros, posee en total 50.693 metros cuadrados de superficie, de los que 30.000 son de oficinas, 3.210 de instalaciones técnicas, 8.132 de servicios, incluyendo un auditorio, y 9.132 de aparcamiento. El rascacielos fue adquirido por la cadena hotelera estadounidense Hyatt en 2013 por 150 millones de euros y pasará a convertirse en un hotel de lujo.
Los materiales principales empleados en la construcción del edificio fueron, por un lado el hormigón con el que se realizó la estructura de la torre, y por otro el aluminio y el vidrio en forma de chapa lacada de distintos colores. La estructura se conforma de dos cilindros ovales no concéntricos de hormigón de forma que uno está cubierto totalmente por el otro. El cilindro exterior está finalizado por una cúpula de cristal y acero lo que como resultado confieren a la torre su característica forma de bala. En este cilindro exterior, con un grosor de 45 cm. en la base y de 25 en su cima se sitúan las aberturas (4359 en total) y las ventanas (4500), mientras que en interior, de 50 cm. en la base y 30 es su parte más alta, es donde están los ascensores, las escaleras y las instalaciones
El proceso de construcción de la torre, llevado a cabo por la empresa fue Dragados, se alargó durante cerca de 6 años desde que a mediados de 1999 se iniciaron las actividades para el acondicionamiento del solar que habría de acoger el edificio hasta principios de 2005 en que se dio por finalizada la obra. Os dejo aquí unos vídeos sobre la construcción de esta torre, que espero os gusten.
La construcción de rascacielos siempre ha sido una aventura y un mito para el ser humano. Es la metáfora más parecida al espírito de inmortalidad aspirada por los humanos, capaz de superar cualquier dificultad para alcanzar el cielo, el infinito. Las catedrales podrían ser los siguientes edificios, tras la mítica torre de Balbel, capaces de alcanzar dicha espiritualidad. La siguiente obsesión quizá fue la Torre Eiffel, diseñada por un ingeniero, y que no fue muy entendida por la academia del momento, aunque sí por los parisinos.
Los actuales rascacielos, creados en Chicago (Estados Unidos), y perfeccionados en Nueva York, constituyen una auténtica revolución urbana, símbolo de modernidad. El elemento principal que permitió el desarrollo de los rascacielos fue el ascensor, si bien otros avances técnicos como el acero, el hormigón armado, el vidrio, y la bomba hidráulica hicieron posible el aumento progresivo en altura.
Antes del siglo XIX los edificios de más de seis plantas eran muy escasos y muy poco prácticos, por lo que se puede decir que son estructuras propias del siglo XX y con una gran proyección en el futuro en las ciudades verticales. Ver, por ejemplo, el proyecto Kingdom Tower, en Jeddah, Arabia Saudí, ya iniciado y que tendrá una altura de unos 1000 m, o bien la Torre Biónica, con 1228 metros de altura, 300 pisos y con una capacidad para albergar a 100.000 personas. Más datos y gráficos sobre rascacielos, por altura, por región, por tipo o por funcionalidad pueden consultarse en el informe de CTBUH.
En la ciudad prefectura de Changsha, China, será construido este año (2013) el que será el nuevo edificio más alto del planeta, llamado Sky City y que medirá nada menos que 838 metros de altura, utilizando además un método de fabricación que le permitirá estar listo en cosa de meses. Porque el que hasta ahora es el edificio de mayor altura jamás visto, el Burj Khalifa en Dubai (828 metros), comenzó a construirse el año 2004 y se inauguró en 2010, mientras que el Sky City comenzará sus obras durante el próximo mes de junio y estará listo a finales de este mismo año 2013, tardándose cerca de 210 días en completarse.
Para abundar más sobre el tema, os dejo un magnífico vídeo del arquitecto Enrique Álvarez-Sala, coautor de la Torre SyV de Madrid, que nos guía en la visita a la Exposición “Torres y Rascacielos: De Babel a Dubái”. Espero que os guste.
