Aplicación de la clase inversa a la evaluación del ciclo de vida de una pasarela mixta

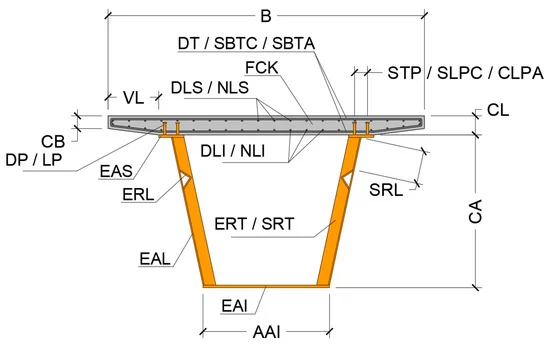

Variables de la sección transversal del puente mixto

A continuación os paso una comunicación que hicimos en el congreso INTED en nuestra búsqueda constante de estrategias pedagógicas innovadoras. Este estudio describe cómo se ha introducido la evaluación del ciclo de vida en un curso de postgrado a través de la clase inversa. El análisis se realizó en la asignatura “Modelos predictivos y de optimización de estructuras de hormigón” enmarcada dentro de los estudios del Máster Universitario en Ingeniería del Hormigón. En esta asignatura introduce los métodos de optimización mediante la aplicación de algoritmos y otros conceptos, como la toma de decisiones multicriterio, el diseño de experimentos y los métodos predictivos y de regresión. En este caso, se llevó a cabo la evaluación del ciclo de vida de una pasarela mixta de 28 m de longitud. La sección consiste en una viga de acero con una losa de hormigón. Se modelaron distintos escenarios con ayudados con software específico. Se empleó la base de datos Ecoinvent, y el software openLCA, desarrollado por Greendelta. Esta metodología permite al estudiante adquirir ciertas competencias transversales, como la responsabilidad ética y medioambiental, el conocimiento de los problemas contemporáneos, el pensamiento crítico y el uso de instrumentos específicos, todo ello enmarcado en el proyecto institucional de la Universitat Politècnica de València. El trabajo también presenta futuros estudios relacionados con la evaluación del ciclo de vida de las pasarelas, no sólo desde el punto de vista energético y medioambiental, sino también teniendo en cuenta factores económicos y sociales.

ABSTRACT:

This study describes the introduction of the life cycle assessment methodology to a postgraduate course through a flipped classroom. The analysis was carried out in the subject predictive models and optimization of concrete structures framed within the Master’s Degree in Concrete Engineering studies. In this course, students are introduced to optimization methods through the application of algorithms and other concepts, such as multi-criteria decision-making, the design of experiments, and predictive and regression methods. In this case, the life cycle assessment of a 28 m span length steel-concrete composite pedestrian bridge was carried out. The section consists of a steel beam topped by a concrete slab. Computer tools were used in different implementation scenarios to model the different possibilities. The database used was Ecoinvent, and the software employed to assess the structure’s life cycle was openLCA, developed by Greendelta. This methodology allows the student to acquire transversal competencies, such as ethical and environmental responsibility, knowledge of contemporary problems, critical thinking, and the use of specific instruments, all of them framed within the institutional project of the Universitat Politècnica de València. This work also presents future studies related to the life cycle assessment of footbridges, not only from energy and environmental points of view but also accounting for economic and social factors. This learning process was achieved with a reverse teaching methodology that allows students to acquire knowledge more efficiently.

Keywords:

Technological resources; tools; active methodology; flipped teaching; life cycle assessment; transversal competencies.

Reference:

MARTÍNEZ-MUÑOZ, D.; ATA-ALI, N.; MARTÍ, J.V.; YEPES, V. (2019). Application of flipped learning to the life cycle assessment of a composite pedestrian bridge. 12th annual International Conference of Education, Research and Innovation ICERI 2019, 11-13 nov 2019, Sevilla, Spain, pp. 900-907. ISBN: 978-84-09-14755-7

Os dejo a continuación la comunicación completa.

Descargar (PDF, 198KB)

Construcción de estructura mixta: Torre BBVA Bancomer

Torre durante su construcción. https://es.wikipedia.org/wiki/Torre_BBVA_(M%C3%A9xico)#/media/Archivo:TorreBancomer_21-03-2014.JPG

La Torre BBVA Bancomer se ubica en un área de 6.600 m2 en la esquina que forman Paseo de la Reforma y la calle de Lieja, en la Colonia Juárez de la Ciudad de México. Su altura es de 235 metros hasta el helipuerto y 250 m hasta la punta de las antenas, sin embargo, la altura oficial llega a 235 m debido a que las antenas son decorativas. Cuenta con 60 pisos de 4,30 metros de altura cada uno en los pisos de oficinas y 3,7 m en los niveles de estacionamiento. La Torre aloja a 4.500 empleados, aproximadamente. El inmueble cuenta con certificación LEED ORO, amigable con el ambiente, ahorra un 40% de agua y 25% de energía.

El diseño del proyecto es de Legorreta + Legorreta y Rogers Stirk Harbour + Partners, la cimentación la realiza Cimesa y la gerencia de construcción corre a cargo de Turner y Marhnos. La construcción comenzó a principios del año 2008,  y se inauguró en el año 2016. Esta torre es la sede central en México del BBVA Bancomer, donde se ubican las oficinas principales.

Torre terminada, en 2016. https://es.wikipedia.org/wiki/Torre_BBVA_(M%C3%A9xico)#/media/Archivo:Torre_Bancomer_2016_3.jpg

Aquí os paso un par de vídeos de la construcción de esta torre, diseñada en estructura mixta. Espero que os guste.

Técnicas heurísticas para el diseño de pasarelas mixtas

Acaban de publicarnos un artículo en la revista científica Applied Sciences (indexada en el JCR, Q2) un artículo que trata sobre el uso de distintas técnicas heurísticas para optimizar una pasarela de sección mixta hormigón-acero. El trabajo se enmarca dentro del proyecto de investigación DIMALIFE que dirijo como investigador principal en la Universitat Politècnica de València.

El objetivo de este trabajo ha sido aplicar técnicas de optimización heurística a un puente peatonal compuesto de hormigón y acero, modelado como una viga biapoyada. Se ha desarrollado un programa específico en Fortran, capaz de generar puentes peatonales, comprobar todos sus estados límite y evaluar su coste. Se han utilizado en este trabajo los siguientes algoritmos: búsqueda local de descenso (DLS), un recocido simulado híbrido con un operador de mutación (SAMO2) y una optimización de enjambres de luciérnagas (GSO) en dos variantes. Los resultados se compararon según el coste más bajo. Los algoritmos GSO y DLS combinados obtuvieron los mejores resultados en términos de coste. Además, se ha estudiado la comparación entre las emisiones de CO2 asociadas a la cantidad de materiales obtenidos por cada técnica heurística y la solución de diseño original. Finalmente, se realizó un estudio paramétrico en función de la longitud de vano del puente peatonal.

El artículo se ha publicado en abierto, y se puede descargar en el siguiente enlace: https://www.mdpi.com/2076-3417/9/16/3253

ABSTRACT:

The objective of this work was to apply heuristic optimization techniques to a steel-concrete composite pedestrian bridge, modeled like a beam on two supports. A program has been developed in Fortran programming language, capable of generating pedestrian bridges, checking them, and evaluating their cost. The following algorithms were implemented: descent local search (DLS), a hybrid simulated annealing with a mutation operator (SAMO2), and a glow-worms swarm optimization (GSO) in two variants. The first one only considers the GSO and the second combines GSO and DLS, applying the DSL heuristic to the best solutions obtained by the GSO. The results were compared according to the lowest cost. The GSO and DLS algorithms combined obtained the best results in terms of cost. Furthermore, a comparison between the CO2 emissions associated with the amount of materials obtained by every heuristic technique and the original design solution were studied. Finally, a parametric study was carried out according to the span length of the pedestrian bridge.

Keywords: pedestrian bridgecomposite structuresoptimizationmetaheuristicsstructural design

REFERENCIA:

Yepes, V.; Dasí-Gil, M.; Martínez-Muñoz, D.; López-Desfilis, V.J.; Martí, J.V. Heuristic Techniques for the Design of Steel-Concrete Composite Pedestrian Bridges. Appl. Sci. 20199, 3253.

Descargar (PDF, 3.69MB)

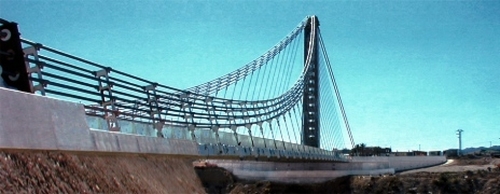

Puente colgante sobre el Vinalopó (Elche)

Fuente: https://twitter.com/e_goberna/status/947089123231268864

El puente colgante sobre el Vinalopó, en Elche, es una estructura diseñada por FHECOR (Hugo Corres y José Romo) y construida por FCC Construcción. Se trata de un tablero metálico asimétrico, con un canto transversal variable de 0,75 a 0,52 m, de 164,50 m de longitud y 23 m de ancho que se cuelga con 54 péndolas cogidas de dos catenarias de ocho cables cada una. Los cables parten de una estructura contrapeso anclada a tierra, que se eleva hasta una silla desviadora metálica situada en un mástil de hormigón de 43 m de altura, bajando en catenaria hasta el contrapeso de estribo opuesto y salvando una distancia de 244 m entre contrapesos.

Los cables principales se montaron con un sistema de cable guía. Las péndolas y sus conexiones con el cable principal han sido montadas con un sistema especialmente diseñado que circulaba sobre los cables principales previamente instalados. El tablero metálico se montó con grúas, dejando articuladas las uniones de los paños entre sí. El hormigonado de la losa se realizó de una vez, utilizando un hormigón con retardador de fraguado para que tuviera lugar cuando el tablero estuviera totalmente hormigonado. La conexión entre acero y hormigón se realizó mediante pernos conectadores tipo Nelson.



Esta estructura se inauguró en julio de 2000, siendo el promotor la Generalitat Valenciana. Os dejo un enlace donde se describe este puente por sus autores: http://e-ache.com/modules/ache/ficheros/Realizaciones/Obra20.pdf

Asimismo, os dejo un par de vídeos donde podéis ver la construcción del puente. Espero que os gusten.
