El desastre silencioso bajo tus pies: la verdad sobre los suelos expansivos

Arcillas expansivas. https://archxde.com/arcillas-expansivas/

Pocas cosas simbolizan mejor la estabilidad que los cimientos de una construcción. Representan la frontera entre la arquitectura y la tierra firme. Sin embargo, bajo esa aparente solidez se esconde un enemigo persistente y silencioso: los suelos expansivos.

Lejos de ser una masa inerte, el suelo es un sistema vivo y dinámico que responde a los cambios de humedad con una energía capaz de fracturar losas, deformar zapatas y arruinar viviendas enteras.

Estos suelos, ricos en minerales arcillosos activos (principalmente montmorillonita o esmectita), pueden aumentar de volumen cuando se humedecen y contraerse al secarse, lo que provoca movimientos verticales y horizontales que, en muchos casos, superan la resistencia de las estructuras apoyadas sobre ellos. La magnitud de estos cambios depende de la mineralogía, la fracción de arcilla, la capacidad de intercambio catiónico y la succión matricial, es decir, la tensión negativa del agua en los poros del suelo.

Su comportamiento, descrito con precisión en la teoría de los suelos no saturados por Fredlund y Rahardjo (1993), convierte a estas arcillas en uno de los materiales más complejos y peligrosos de la ingeniería civil.

1. Un desastre oculto, más costoso que los terremotos.

Los suelos expansivos no acaparan titulares, pero su impacto económico es asombroso. Según Jones y Holtz (1973), este tipo de suelos causa más daños estructurales anuales que todos los demás fenómenos naturales combinados, incluidos los terremotos y las inundaciones. Krohn y Slosson estimaron que, solo en Estados Unidos, las pérdidas anuales ascendían a 7000 millones de dólares, una cifra que no ha dejado de crecer con la expansión urbana.

La causa de esta devastación radica en la naturaleza progresiva y acumulativa del fenómeno. Mientras que un seísmo actúa en segundos, la expansión del suelo opera día a día, modificando lentamente las condiciones de apoyo. Su carácter insidioso le ha valido el apodo de «el desastre oculto».

El daño estructural comienza con movimientos diferenciales de pocos milímetros, que al principio son imperceptibles, pero que con el tiempo se transforman en grietas en los muros, inclinaciones de losas o puertas que ya no cierran. Lo más preocupante es que estos síntomas suelen interpretarse como defectos de construcción, cuando en realidad son la manifestación visible de un proceso geotécnico profundo.

Agrietamiento de estructura por movimiento céntrico (Fredlund y Rahardjo, 1993)

2. La paradoja de la ligereza: las casas pequeñas son las más afectadas.

Resulta sorprendente que las estructuras ligeras se vean más afectadas por este fenómeno. Uno podría pensar que los edificios más pesados son los más susceptibles al movimiento del terreno, pero ocurre lo contrario.

Los suelos expansivos ejercen presiones de hinchamiento considerables, pero los proyectos a gran escala suelen incluir estudios de mecánica de suelos, pruebas de laboratorio (como las de hinchamiento libre o de volumen constante, según ASTM D4546) y diseños de cimentación apropiados. En cambio, las viviendas unifamiliares y las edificaciones ligeras, al considerarse de carga reducida, se construyen con escasa o nula investigación geotécnica y, a menudo, se basan en prácticas empíricas.

Fredlund (1993) señala que las estructuras que sufren mayores daños son precisamente aquellas que tuvieron un diseño de ingeniería menor antes de la construcción. A esto se suma un factor económico: los ingenieros geotécnicos suelen mostrarse reacios a intervenir en proyectos residenciales porque los honorarios son bajos en comparación con el alto riesgo de litigio. El resultado es un círculo vicioso: casas mal cimentadas sobre suelos hiperactivos que, con el tiempo, se deforman de forma irremediable.

3. La trampa de la compactación: cuando «mejorar» el terreno lo empeora.

A primera vista, compactar un suelo parece una acción positiva. En la mayoría de los casos, aumenta la densidad y la capacidad portante. Sin embargo, en los suelos expansivos, la compactación puede ser una trampa técnica.

Holtz y Gibbs (1956) demostraron que una compactación a alta densidad y bajo contenido de humedad incrementa significativamente el potencial de hinchamiento. Las partículas de arcilla, con carga negativa, se acercan tanto que acumulan una gran energía potencial de repulsión electrostática. Cuando posteriormente penetra agua, las moléculas se insertan entre las láminas cristalinas y las separan bruscamente, lo que provoca una expansión volumétrica explosiva.

El mismo estudio reveló que compactar por encima del contenido óptimo de agua reduce el potencial de expansión. En otras palabras, la práctica tradicional de buscar la máxima densidad seca puede resultar contraproducente. Comprender esta paradoja es esencial para la ingeniería moderna: no todos los suelos deben compactarse de la misma manera y, en algunos casos, un exceso de «mejora» puede acarrear un fracaso futuro.

4. Soluciones que desafían la lógica: cómo responde la ingeniería al suelo.

El reto de los suelos expansivos no consiste en vencer su fuerza, sino en comprender su dinámica. Por ello, las soluciones más efectivas no buscan resistir el movimiento del terreno, sino controlar la humedad o aislar la estructura de sus variaciones.

Entre las estrategias más estudiadas se encuentran:

  • Prehumedecimiento, una idea fallida: En teoría, saturar el suelo antes de construir debería eliminar su capacidad de expansión. En la práctica, esto rara vez funciona. Fredlund (1993) advierte que, durante el prehumedecimiento, las capas superiores se hinchan y sellan el suelo, impidiendo que el agua alcance los estratos más profundos. El resultado es una expansión parcial y una falsa sensación de seguridad, ya que el suelo parece estable hasta que, años después, las capas profundas se hidratan lentamente y la estructura comienza a levantarse.
  • Barreras capilares, el poder de una paradoja: Una de las técnicas más elegantes es la barrera capilar, que consiste en colocar sobre el suelo expansivo una capa de material granular grueso, como grava o arena. A simple vista parece absurdo: ¿cómo se puede proteger una arcilla del agua cubriéndola con un material permeable? Sin embargo, la física de los suelos no saturados demuestra que, cuando la grava se mantiene con baja saturación, su capacidad de transmisión capilar disminuye drásticamente y el agua infiltrada se almacena cerca de la superficie. Así, la humedad se evapora antes de llegar a las arcillas subyacentes. En palabras de Fredlund y Rahardjo (1993), esta técnica «reduce significativamente el flujo descendente de agua y estabiliza el régimen de humedad del perfil».
  • Estabilización química y control ambiental: El tratamiento con cal puede reducir la plasticidad y la actividad de las arcillas, convirtiéndolas en materiales prácticamente inertes. Asimismo, son indispensables el control del drenaje superficial, la prevención de fugas subterráneas y la exclusión de raíces profundas. No se trata solo de una cuestión estructural, sino también de una cuestión hidrológica y ambiental: la humedad del suelo debe mantenerse lo más constante posible.

Conclusión: hay que escuchar al suelo antes de construir.

El suelo no es un enemigo, sino un sistema natural que exige ser comprendido. Su comportamiento responde a leyes físico-químicas y climáticas que la ingeniería puede medir, modelar y respetar. Ignorarlas es, literalmente, construir sobre terreno inestable. El fenómeno de los suelos expansivos nos recuerda una verdad fundamental: no hay cimiento sólido sobre un terreno mal entendido. Cada grieta que aparece en una pared, cada losa que se levanta, es la voz del subsuelo que nos recuerda que el diseño estructural comienza mucho antes de colocar el primer ladrillo; comienza con el conocimiento del terreno.

Referencias

  • Fredlund, D. G., & Rahardjo, H. (1993). Soil mechanics for unsaturated soils. John Wiley & Sons.

  • Fredlund, D. G. (1983). Prediction of ground movements in swelling clays. En 31st Annual ASCE Soil Mechanics and Foundation Engineering Conference (Ponencia). Minneapolis, MN, Estados Unidos.

  • Holtz, W. G., & Gibbs, H. J. (1956). Engineering properties of expansive soils. Transactions of the American Society of Civil Engineers, 121, 641–663.

  • Jones, D. E., Jr., & Holtz, W. G. (1973). Expansive soils — The hidden disaster. Civil Engineering (ASCE), 43(8), 49–51.

  • Krohn, J. P., & Slosson, J. E. (1980). Assessment of expansive soils in the United States. En D. J. Miller (Ed.), Proceedings of the Fourth International Conference on Expansive Soils (pp. 596–608). ASCE.

  • Nelson, J. D., & Miller, D. J. (1992). Expansive soils: Problems and practice in foundation and pavement engineering. John Wiley & Sons.

  • Van der Merwe, D. H. (1964). The prediction of heave from the plasticity index and percent fraction of soils. Civil Engineering in South Africa, 6(6), 103–107.

  • Skempton, A. W. (1953). The colloidal activity of clays. En Proceedings of the 3rd International Conference on Soil Mechanics and Foundation Engineering (Vol. 1, pp. 57–61). International Society for Soil Mechanics and Foundation Engineering.

  • Hamilton, J. J. (1969). Effects of environment on the performance of shallow foundations. Canadian Geotechnical Journal, 6(1), 65–80.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

En este audio tenéis una conversación sobre este tema tan relevante.

Un vídeo que resume el contenido del tema, con carácter divulgativo, lo tenéis aquí:

Aquí también tenéis un vídeo sobre cómo identificar estas arcillas expansivas en el laboratorio de suelos.

Os dejo un documento técnico de la empresa Geopier. Espero que os resulte de interés.

Pincha aquí para descargar

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Cálculo de la altura crítica de un suelo cohesivo a corto plazo

En un artículo anterior resolvimos el caso de la altura crítica de una excavación sin entibación para el caso del largo plazo, es decir, en condiciones drenadas. Sin embargo, vamos a ver a continuación un caso particular, donde tenemos un suelo puramente cohesivo en condiciones no drenadas, Cu y φ = 0, que corresponde a la estabilidad a corto plazo.

Se trata de un caso muy simple que permite resolver de forma sencilla la rotura del suelo. La realidad es más compleja, siendo necesario utilizar métodos más generales de análisis que permitan superficies de rotura curvas, perfiles más complicados del terreno y regímenes hidráulicos determinados. Para ello se remite al lector al estudio de los métodos de equilibrio límite.

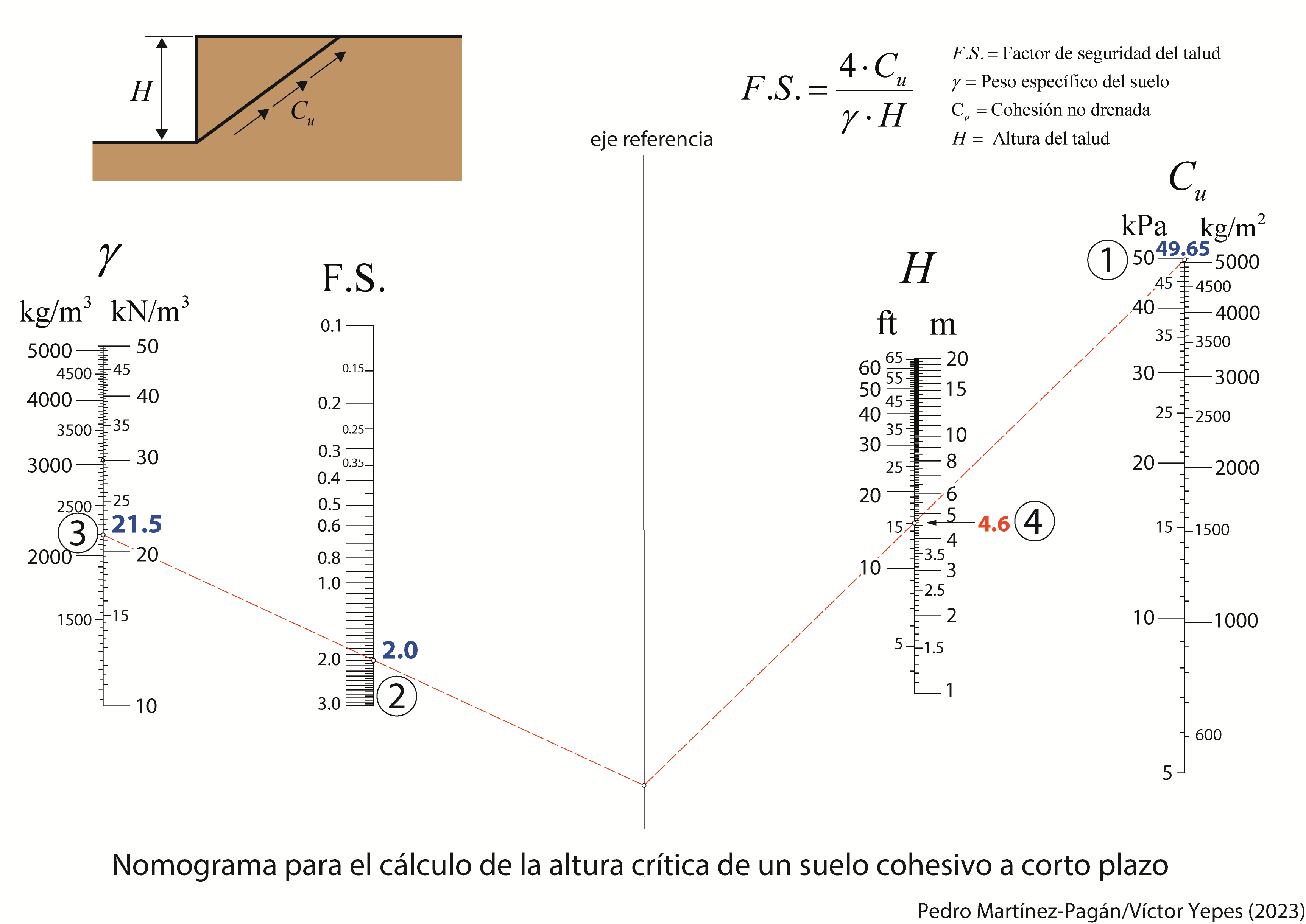

Por cierto, este tipo de problemas también se puede resolver gráficamente con un nomograma. Os paso uno elaborado en colaboración con el profesor Pedro Martínez Pagán. En este caso, a modo de ejemplo, se ha considerado la resolución de un caso con un coeficiente de seguridad de 2.

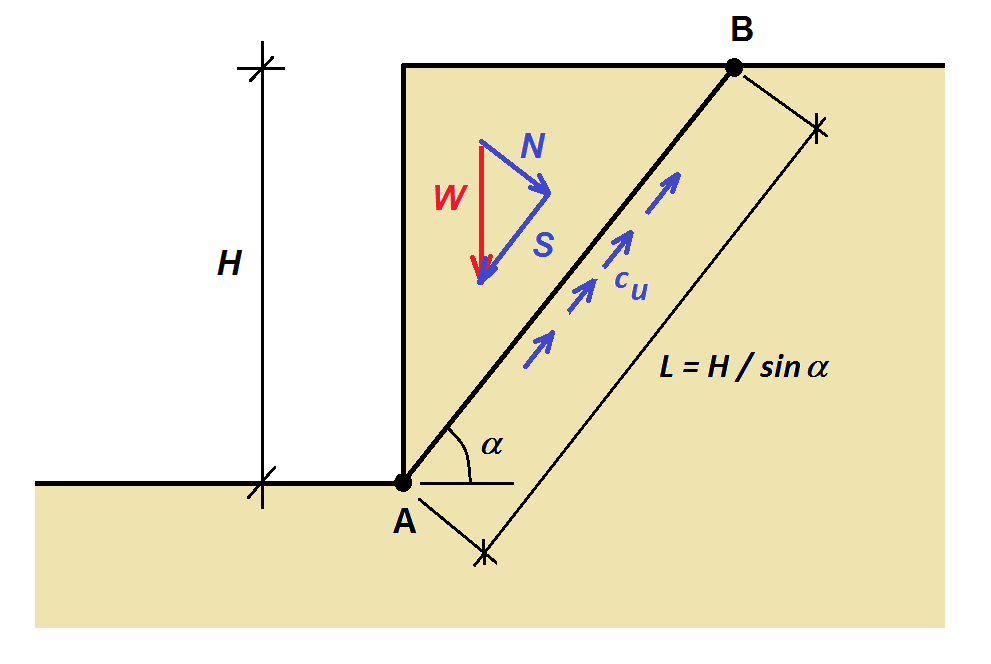

En esta ocasión os paso un problema resuelto donde se calcula la máxima altura que podría tener una excavación a corto plazo en un terreno arcilloso. Para este problema se ha empleado un coeficiente de seguridad de 1 (caso estricto) que habría que particularizar al problema concreto de obra con un coeficiente de seguridad de, por ejemplo, 1,5. No obstante este valor, hay que ser prudentes cuando la altura sin entibar resulte un peligro para el enterramiento de las personas, especialmente en zanjas o pozos. Téngase en cuenta que el valor de la cohesión depende de la humedad del suelo, y esta disminuye con el tiempo. En dicho caso, en terrenos coherentes y sin solicitación de cimentación o próxima a vial (o acopio equivalente), la altura máxima sin entibar será de 1,30 m en un corte vertical.

Este es uno de los casos estudiados en el “Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación”. Espero que os sea de interés.

Pincha aquí para descargar

Referencias:

http://www.osalan.euskadi.eus/contenidos/libro/seguridad_201210/es_doc/adjuntos/Seguridad%20en%20zanjas.pdf

http://www.insht.es/InshtWeb/Contenidos/Documentacion/FichasTecnicas/NTP/Ficheros/201a300/ntp_278.pdf

http://www.lineaprevencion.com/ProjectMiniSites/Video5/html/cap-2/db-prl-mt/seccion-2-desmonte-y-vaciado-a-cielo-abierto/seccion2desmonteyvaciadoacieloabierto.html

http://www.cepymearagon.es/WebCEPYME%5Cdatos.nsf/0/BB3A397513D24B57C1257DFE0031A982/$FILE/2014-DGA-02.pdf

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Electroósmosis como técnica de drenaje del terreno

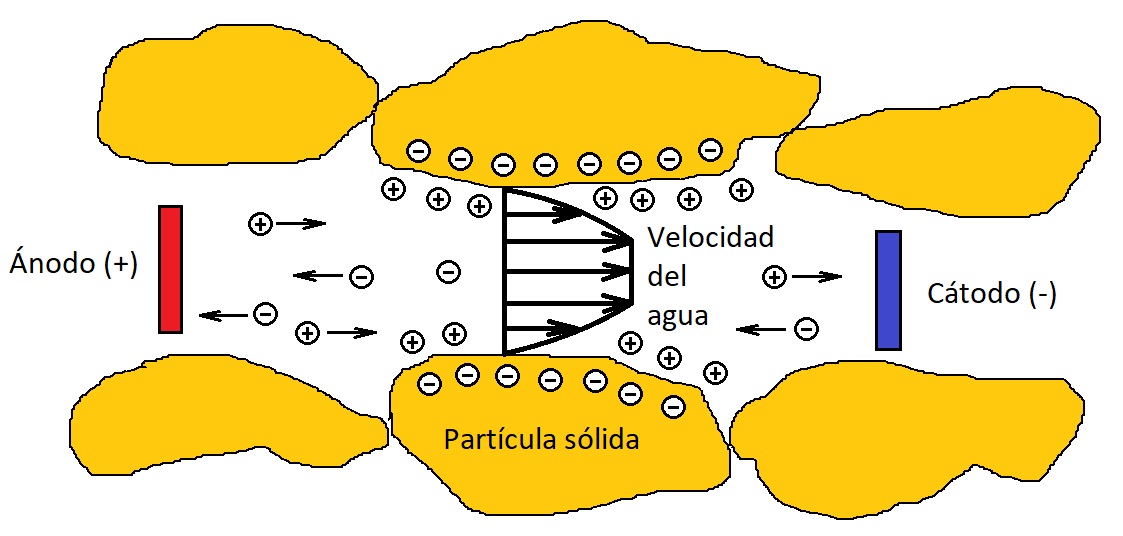

Figura 1. Proceso de electroósmosis (Terrancorp.com, 2014)

Muchos problemas de ingeniería están relacionados con la estabilidad del terreno. Para solucionarlos, se utilizan distintos métodos que permiten aumentar su resistencia mediante tratamientos granulares, químicos o térmicos. Una forma de estabilizar los suelos finos saturados o parcialmente saturados es la electroósmosis, que no solo permite mejorarlos, sino que también se emplea como técnica de drenaje. Otro de los usos habituales de esta técnica es para combatir la humedad por capilaridad, con lo que se combaten las eflorescencias. Sin embargo, en este artículo nos centraremos en el empleo de la electroósmosis como técnica de mejora del terreno y como técnica de drenaje del nivel freático.

La electroósmosis es un fenómeno basado en la precipitación eléctrica de sustancias coloidales en suspensión, observado por primera vez por el físico Reuss (1808) quien introdujo dos tubos verticales abiertos en sus extremos dentro de un bloque de arcilla húmeda y los llenó de agua hasta la mitad de su altura. Después de colocar un par de electrodos en su interior, hizo pasar una corriente eléctrica por ellos y comprobó que el nivel del agua subía en uno de los tubos mientras descendía en el otro. Esto demostraba la existencia de un flujo de agua del tubo al otro a través de la arcilla.

Más tarde, Casagrande (1952) aplicó el sistema para consolidar un suelo arcilloso en la excavación de un talud. Para ello, colocó dos series de tubos porosos de 10 cm de diámetro y 7 m de profundidad como cátodos, y alrededor de estos situó un relleno de gravilla para facilitar la entrada del agua. Entre cada dos cátodos separados 9 m se intercalaron como ánodos tubos de 12 mm de diámetro. El paso de una corriente de 90 voltios y una potencia de 1,5 kW provocó la acumulación de agua en los tubos porosos (cátodos), que se pudo extraer fácilmente por bombeo.

La electroósmosis es un método de drenaje eléctrico empleado para estabilizar arcillas blandas y limos al incrementar su resistencia por la reducción de humedad. Téngase en cuenta que son terrenos que presentan problemas para aplicar las técnicas de pozos con sistema de vacío convencional. El sistema deja de ser efectivo en arenas finas con permeabilidades inferiores a 3·10-5 m/s. La diferencia con otros procedimientos es que el movimiento del agua no se produce por gravedad, sino por un campo eléctrico. Con la electroósmosis se desatura el suelo, aumenta su resistencia y se consolida, por lo que se mejoran las condiciones del terreno al estabilizarlo.

El agua fluye de los ánodos (+) a los cátodos (-) en un medio poroso saturado (Figuras 2 y 3). Dan buenos resultados cátodos de un diámetro de 120 mm colocados cada 3-5 m y barras de acero o aluminio como ánodos intercalados de 100 mm de diámetro. En el cátodo se sitúa un wellpoint o un pozo drenante, que es un tubo abierto por el fondo. Los ánodos y cátodos son tubos abiertos por el fondo. Los gradientes de potencial varían entre 30 y 180 V. A mayor voltaje, más volumen de agua drenada, aunque pueden producirse fenómenos de hidrólisis, por lo que deben hacerse ensayos para establecer los parámetros energéticos más convenientes. Se necesitan de 0,5 a 1,4 kW/m3 de suelo drenado en excavaciones grandes, y hasta un máximo de unos 14 kW/m3 en las pequeñas. Este movimiento del agua genera consolidación, con un aumento temporal de las tensiones efectivas.

La conductividad eléctrica del agua depende de su salinidad, lo que influye en la eficiencia de la corriente y el voltaje aplicado. En un suelo con mayor salinidad, el volumen de agua drenada mediante electroósmosis es mayor y la consolidación es más eficiente y rápida.

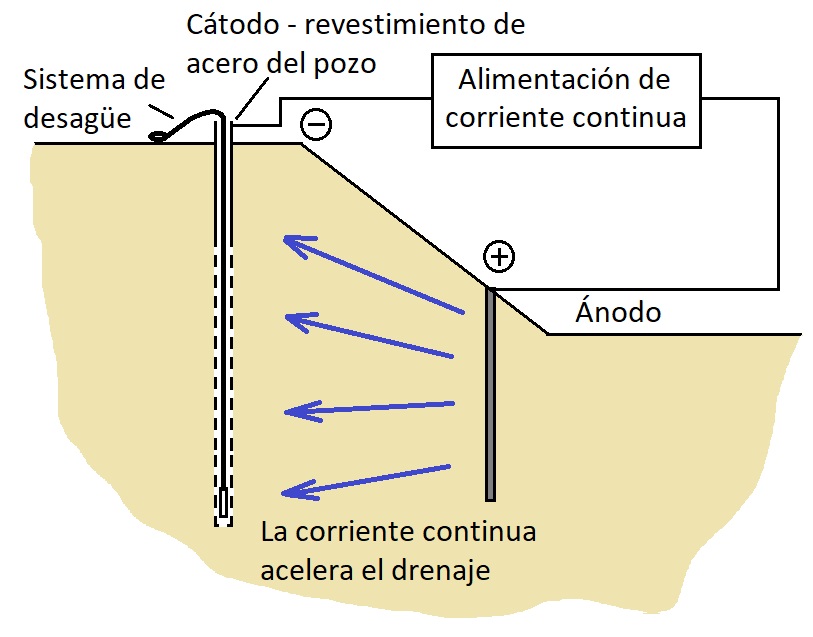

Figura 2. Disposición del equipo para el drenaje

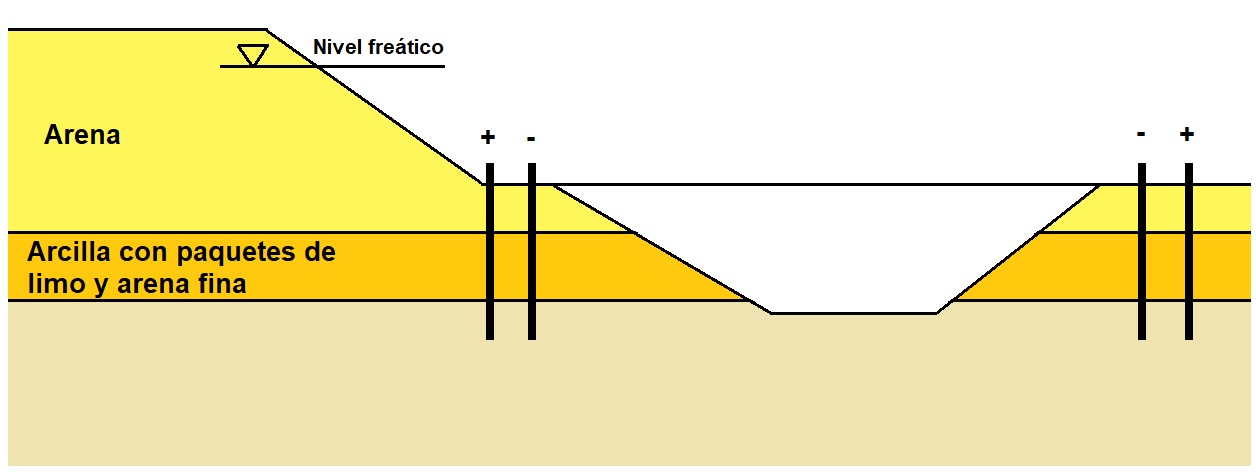

Figura 3. Disposición del equipo para el drenaje (Bell, 1993)

Las desventajas de este método son el alto coste de la energía necesaria y los problemas relacionados con la seguridad de los operarios al trabajar con un circuito de corriente continua. Los elevados costes de ejecución y la falta de práctica en su uso limitan su aplicación a casos especiales en los que el caudal a evacuar sea escaso. Su empleo más frecuente es la mejora permanente de las propiedades de los cimientos o la estabilización de los taludes. En la Figura 4 se muestra el principio de la electroósmosis empleado en el drenaje previo a la excavación de un túnel.

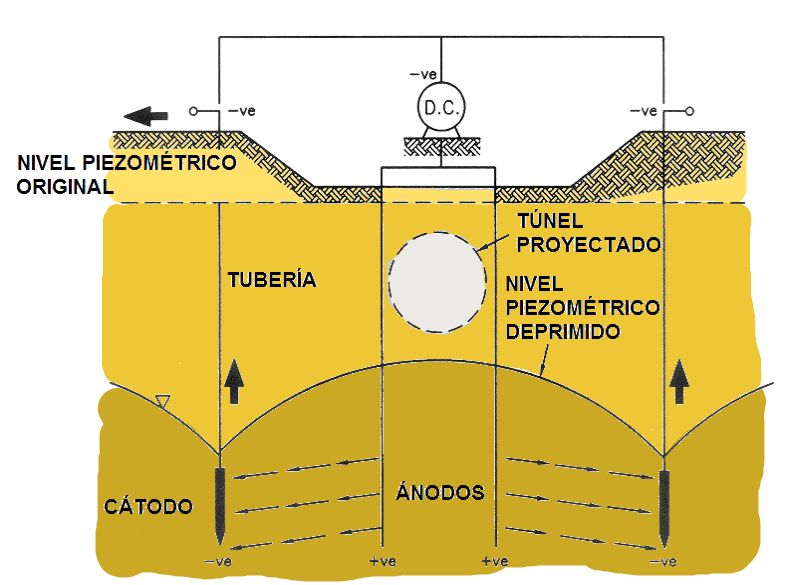

Figura 4. Tratamiento por electroósmosis previo a la excavación de un túnel (Bielza, 1999)

A continuación os dejo un vídeo que os he grabado para explicar este procedimiento de tratamiento de suelos. Espero que os guste.

Referencias:

  • BELL, F.G. (1993). Engineering treatment of soils. E & F Spon, Londres.
  • BIELZA, A. (1999). Manual de técnicas de tratamiento del terreno. Carlos López Jimeno, Madrid, 432 pp.
  • POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater Control – Design and Practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp. POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
  • MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844. Valencia
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

CURSO:

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Sondeo a rotación con barrena helicoidal

pilote-cpi8-2grandeEl sondeo a rotación con barrena helicoidal, maciza o hueca es un método a perforación a destroza en la que los materiales salen desmenuzados por la boca del sondeo. Se puede utilizar si el terreno es relativamente blando y cohesivo, y no se encuentran capas cementadas, gravas, o roca en toda la profundidad de realización del sondeo. Si se emplea la barra helicoidal hueca, es posible la toma de muestras inalteradas y la realización de ensayos «in situ» por el interior de la sonda.

Podemos destacar tres tipos fundamentales: hélice corta, hélice continua y cucharas auger.

Hélice corta
Hélice continua

Os dejo un vídeo explicativo de estas técnicas. Espero que os guste.

Referencia:

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.
