El proyecto de una cimbra

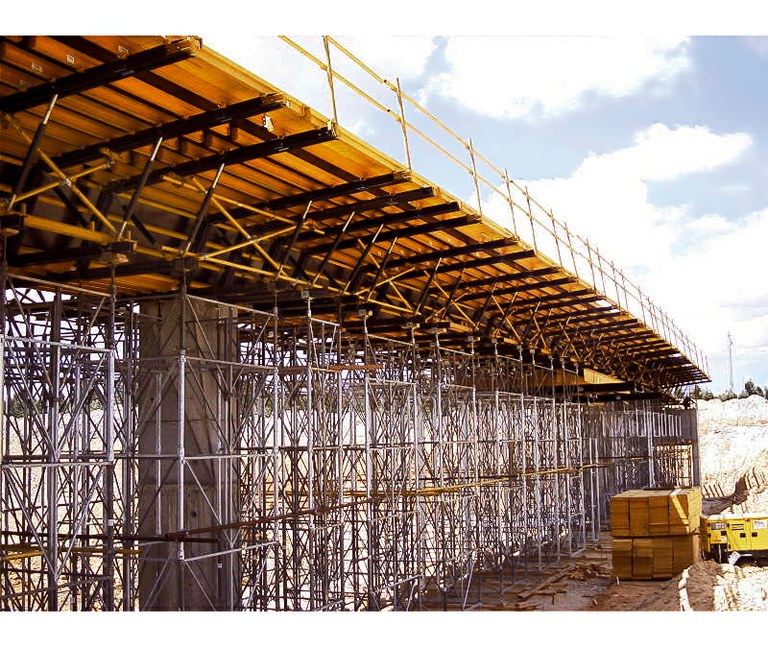

Figura 1. Cimbra estandarizada. https://www.peri.es/productos/andamios/cimbras-y-torres-de-carga/peri-up-flex-shoring.html

La cimbra se define como un elemento estructural utilizado para sostener el hormigón durante su fraguado y adquisición de resistencia suficiente para soportar su propio peso, así como cargas temporales en situaciones provisionales, como el apuntalamiento de estructuras en condiciones transitorias. Para ello, antes de emplear cualquier tipo de cimbra en una obra, es necesario contar con un proyecto firmado por un técnico especializado en estructuras, indicando claramente su nombre, apellidos y titulación.

En el contexto de España, la Orden Circular 3/2006 establece las medidas de seguridad a adoptar en el uso de instalaciones y medios auxiliares de obra. Según esta normativa, es obligatorio que el proyecto específico completo de la cimbra sea redactado por un técnico titulado competente, con al menos 5 años de experiencia probada en estructuras, respaldada por un curriculum vitae firmado. Además, dicho proyecto debe ser visado por el colegio profesional correspondiente. Este documento debe incluirse como anejo en el Plan de Seguridad y Salud.

De acuerdo con la Orden FOM 3818/2007, que establece instrucciones complementarias para el empleo de elementos auxiliares en la construcción de puentes de carretera, el jefe de obra de la empresa contratista asume la responsabilidad de garantizar que el uso de los medios auxiliares durante la ejecución de la obra se realice de acuerdo con lo indicado en el proyecto y sus manuales correspondientes. Además, debe establecer los volúmenes y rendimientos que pueden lograrse en cada unidad, teniendo en cuenta las características del elemento auxiliar, de manera que se cumplan en todo momento las condiciones de seguridad estipuladas en el proyecto. Asimismo, es obligatorio que el contratista adjudicatario de la obra redacte un proyecto específico completo para la utilización de cualquier tipo de medio auxiliar en la construcción de un puente, el cual deberá ser visado por el Colegio Profesional correspondiente.

El alcance de la documentación del proyecto puede variar dependiendo de la complejidad o estandarización de la cimbra. Para ello se clasifican las cimbras en diferentes grupos o clases. Sin embargo, es importante destacar que los criterios de dimensionamiento, detalles y bases de cálculo utilizados para dimensionar cualquier tipo de cimbra no deben diferir de los que se aplican a otras estructuras metálicas según la normativa vigente.

El proyecto debe incluir, al menos, la siguiente información:

  • Una memoria descriptiva donde se detallen las instrucciones para el montaje y uso de las piezas. Esta descripción debe contener todos los datos necesarios para utilizar correctamente los materiales en todas las etapas del trabajo. También se deben indicar las posibles interferencias con el entorno, como líneas eléctricas u otros servicios, y cómo resolverlas. Además, se deben proporcionar recomendaciones para el montaje y desmontaje de la cimbra. En esta memoria descriptiva se deben incluir también los criterios de aceptación y rechazo de los materiales, como deformaciones o corrosión, así como las tolerancias permitidas para el montaje, los desplomes y las excentricidades. Es posible que parte de estas condiciones estén especificadas en un Pliego de Prescripciones Técnicas.
  • Los planos deben definir la disposición de los diferentes elementos de la cimbra. En caso de usar material estándar, es necesario adjuntar documentación gráfica correspondiente.
  • Se debe proporcionar un anejo de cálculo que justifique los elementos dispuestos. Se considerarán todas las hipótesis de cálculo más desfavorables previsibles durante el hormigonado y el movimiento de la cimbra, con el cálculo de las flechas de la cimbra en situación de hormigonado y las reacciones en apoyos. En el caso de utilizar material estándar, se puede realizar la justificación a través de ensayos, incluyendo la documentación de dichos ensayos, las condiciones en las que se llevaron a cabo y las especificaciones de uso que se deduzcan.
  • En el caso de cimbras autolanzables, lanzadores, u otros dispositivos similares, puede ser necesario proceder a una prueba de carga para validar el diseño y la fabricación, o para obtener datos precisos sobre las deformaciones. En el proyecto se deben indicar las diferentes posiciones de la prueba, así como las magnitudes de las deformaciones. También se debe incluir una historia cronológica de la utilización de la cimbra, con el resumen de las distintas reutilizaciones que ha tenido, especificando las características de los viaductos realizados (número de ellos, longitud, luces de los vanos y su número, secciones, pendientes, radios en planta, etc.).
  • Se deben establecer los requerimientos geotécnicos, especificando las presiones admisibles que el terreno debe soportar. Un técnico competente debe verificar que estas presiones sean adecuadas para el terreno en cuestión.

Os dejo a continuación una nota de servicio del Ministerio de Fomento sobre las instrucciones para la utilización de cimbras autolanzables (móviles) en la construcción de puentes de carretera.

Descargar (PDF, 162KB)

También os paso la Circular Nº 3/2006 sobre medidas a adoptar en materia de seguridad en el uso de instalaciones y medios auxiliares en obra, del Ministerio de Fomento.

Descargar (PDF, 741KB)

Asimismo, os paso la Orden FOM/3818/2007, de 10 de diciembre, por la que se dictan instrucciones complementarias para la utilización de elementos auxiliares de obra en la construcción de puentes de carretera.

Descargar (PDF, 92KB)

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Premio Docencia en Red 2017/2018

El viernes pasado recogí en el Paraninfo de la Universitat Politècnica de València, uno de los premios de Docencia en Red correspondientes a la convocatoria 2017/2018. Pero, ¿qué es la Docencia en Red? Para trabajar en la mejora del rendimiento académico de los estudiantes, la UPV ha definido una línea de acción de intensificación del uso de las nuevas tecnologías de la información y las comunicaciones en la docencia. En este contexto, el Plan DOCENCIA EN RED, tiene como objetivo es incentivar en el profesorado la elaboración de materiales educativos reutilizables en formato digital.

Los materiales educativos se elaboran en formato digital, de forma que puedan ser almacenados en bases de datos, distribuidos a través de la red y accesibles desde cualquier navegador estándar. Los objetos de aprendizaje elaborados se incluyen en el repositorio institucional de la UPV (RiuNet).

En particular, este año hice una serie de vídeos educativos relacionados con las cimbras autolanzables. Este material ha formado parte del curso MOOC sobre cimbras y encofrados, que ha tenido más de 1000 alumnos inscritos y que en septiembre volverá a repetirse su edición.

Elementos de una cimbra autolanzable

Figura 1. Autocimbra bajo tablero. https://civilengineer-online.com

En esta entrada vamos a describir los elementos que constituyen una autocimbra, la función de cada elemento dentro del sistema y analizaremos las conexiones entre cada uno de dichos elementos. Remitimos al lector a otros posts anteriores donde se clasificaba este medio auxiliar de construcción de puentes y se comparaba respecto a otros procedimientos constructivos.

Vigas longitudinales

Son las estructuras longitudinales que conforman la autocimbra (Figura 1). Sirven para apoyar (autocimbras bajo tablero) o suspender (autocimbras sobre tablero) el encofrado de un vano. Normalmente están conformadas por vigas en celosía metálicas, aunque también pueden ser vigas de alma llena con luces de mayor dimensión. Al tratarse de una estructura móvil, se hace necesario examinar con mucho detenimiento las posiciones más críticas de cada elemento.

Vigas transversales y encofrado del tablero

El encofrado se soporta por una estructura de vigas transversales, que a su vez, se apoya sobre la estructura longitudinal. Uno de los puntos a tener en cuenta es el paso de estas vigas transversales a través de las pilas del puente. El encofrado exterior sirve de soporte y molde a la superficie exterior del tablero de hormigón. Este encofrado debe disponer de juego en las juntas para absorber ligeras modificaciones geométricas. Este encofrado, por razones económicas, debe soportar más de 12 puestas, aunque en algunos casos se llega a más de 50. En el caso de secciones en cajón, existe un encofrado interior. En este caso, el hormigonado puede realizarse en una o dos fases. Si se realiza en una fase, el encofrado debe replegarse o transportarse para salvar el paso del diafragma de la pila. Si se hormigona en dos fases, se debe retirar este encofrado interior por medios de elevación.

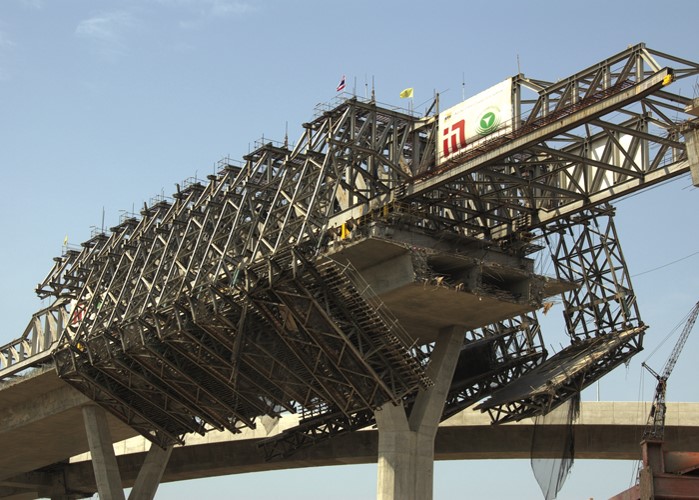

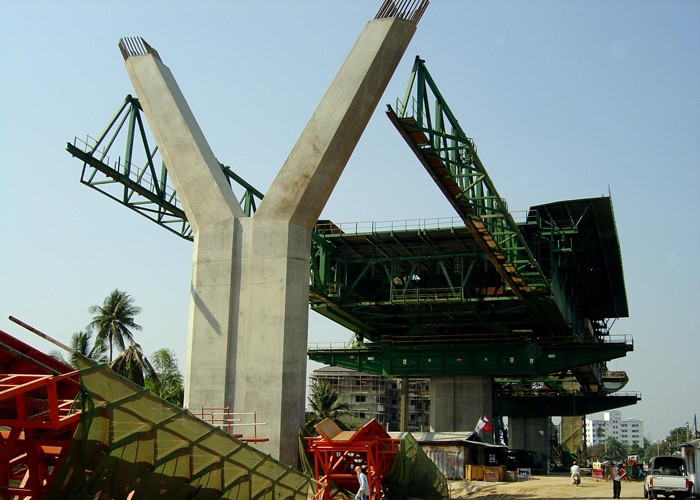

Figura 2. Paso de autocimbra sobre tablero por pila. www.alpisea.com

Apoyos en las pilas y en el tablero

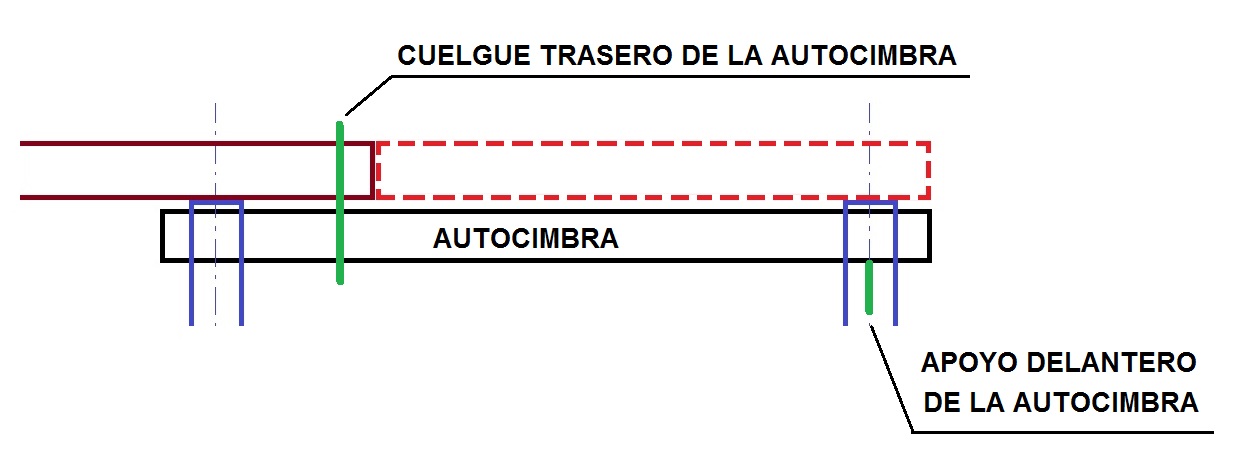

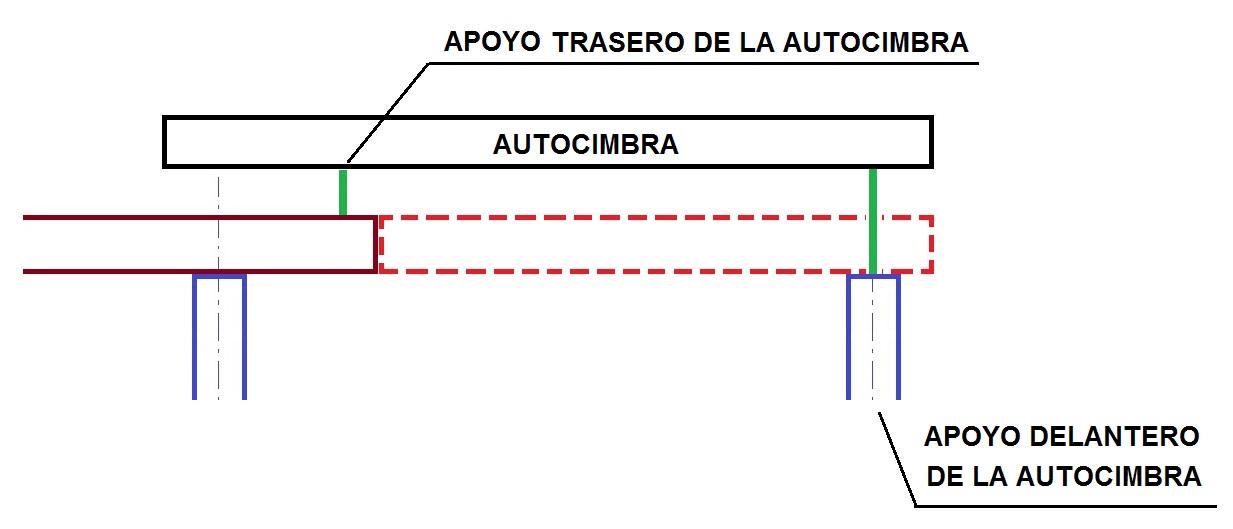

La estructura longitudinal de la autocimbra descansa sobre apoyos a ménsulas colocados en las pilas del puente. En las cimbras autolanzables bajo tablero el apoyo sobre la pila delantera se realiza sobre ménsulas (Figura 1), aunque también podría utilizarse torres auxiliares (Figura 3). En el caso de autocimbra sobre tablero, el apoyo sobre la pila delantera se realiza sobre una estructura metálica. El apoyo trasero de la autocimbra sobre tablero se realiza sobre el voladizo del tablero ya construido o bien sobre la pila. El apoyo trasero de la autocimbra bajo tablero se realiza mediante una viga de cuelgue.

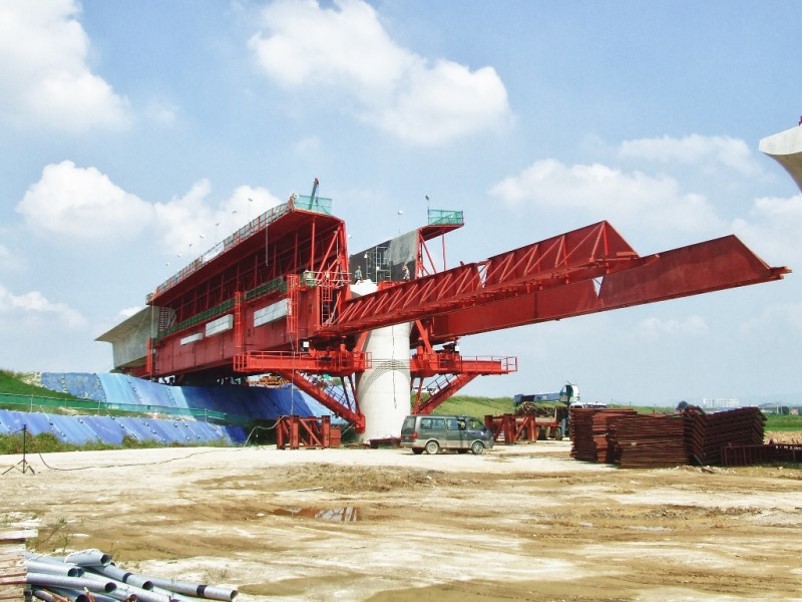

Figura 3. Apoyo delantero de la viga longitudinal de autocimbra sobre tablero. www.crsic.cn

Sistemas hidráulicos, mecánicos y eléctricos

Estos sistemas permiten realizar los distintos movimientos de la autocimbra: longitudinal para avanzar de un vano a otro, vertical para la puesta a cota y descimbrado, y transversal y/o abatimiento de encofrado para permitir el paso de éste por la pila delantera.

A continuación se muestra un esquema general de elementos, tanto para una cimbra bajo tablero (Figura 4) como sobre tablero (Figura 5).

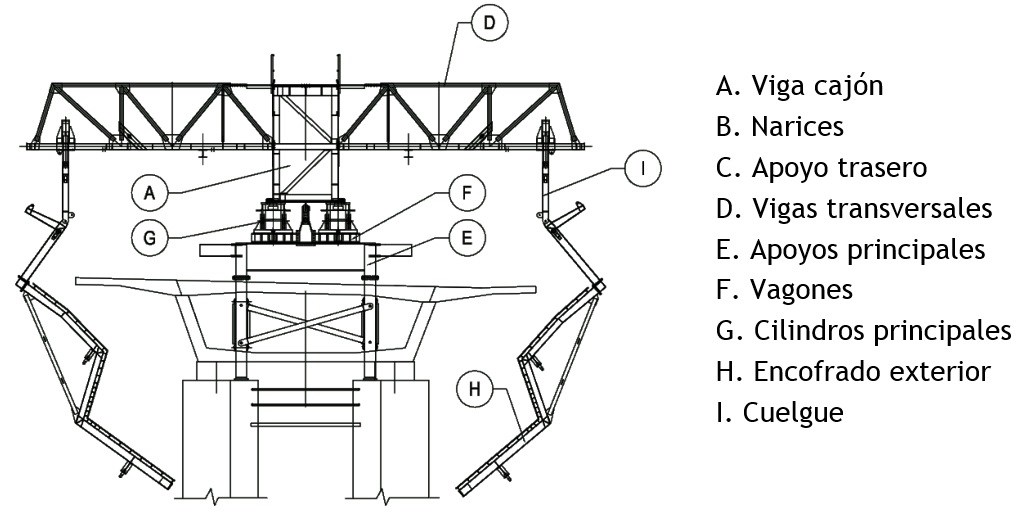

Figura 4: Esquema general de elementos para una autocimbra bajo tablero. www.avensi.es/

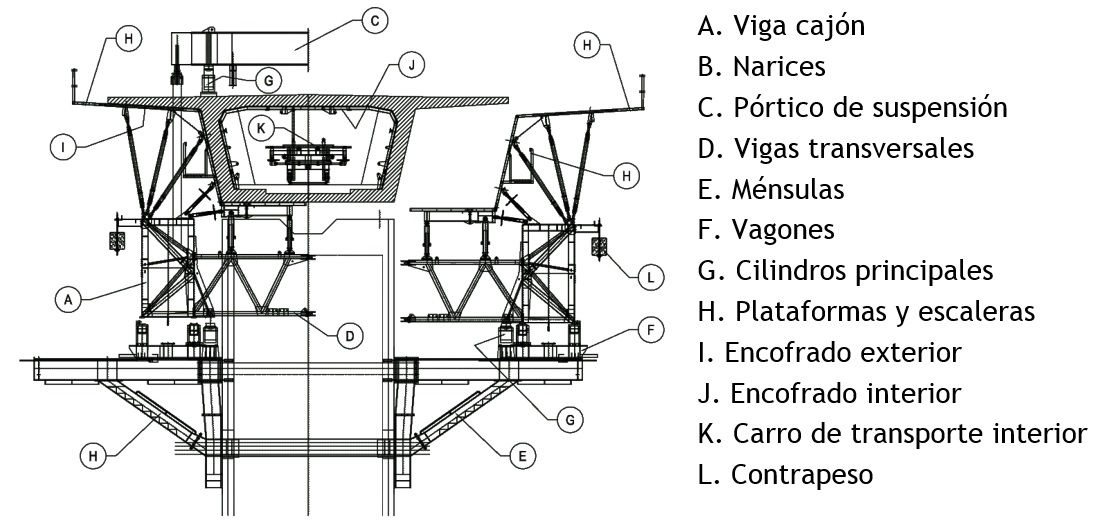

Figura 5: Esquema general de elementos para una autocimbra sobre tablero. www.avensi.es/

Todo lo que os he descrito en esta entrada os lo cuento en el siguiente Polimedia, que espero os guste.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Parámetros para seleccionar una cimbra autolanzable

Figura 1. www.alpisea.com

Si en otros artículos definimos lo que era una cimbra autolanzable, cómo se podía clasificar y se comparaba con otros procedimientos constructivos de puentes, en este post vamos a explicar la influencia de los distintos parámetros que intervienen en la utilización de las cimbras autolanzables, sus limitaciones y la influencia de las características geométricas del puente en su construcción.

Anchura de tablero

Las autocimbras suelen emplearse para anchuras de tablero comprendidas entre los 8,50 y los 16 m. Con tablero de anchuras mayores a 20 m, la construcción se realizaría en dos fases: en la primera se ejecutaría el núcleo central y en la segunda las alas con un carro de avance.

Se debe tener en cuenta que el número o la forma de las pilas va a condicionar las vigas principales de una autocimbra bajo tablero (Figura 1). Es posible que se necesite abrir el encofrado transversal, lo cual obliga a un correcto dimensionamiento de las vigas transversales.

Figura 2. www.ulmaconstruction.es

Pendientes y peraltes

Las autocimbras se pueden utilizar siempre que las pendientes no superen el 7% y los peraltes el 8%.

Radios en alzado y planta

Cuando se usan autocimbras sobre tablero, el radio mínimo en planta no debe ser inferior a los 200-300 m (Figura 2). Esta cifra puede subir a 400-500 m con autocimbras bajo tablero cuyos vanos superen los 40 m. Con estas limitaciones, sería posible realizar curvas en planta en forma de S.

Luces de vanos

Las autocimbras se utilizan habitualmente para vanos de luces mayores a 30 m, llegando alguna realización actual a los 90 m. Estas cifras son válidas siempre que no existan apoyos intermedios y sin que quede condicionado el dimensionamiento del tablero en la etapa constructiva. Si se utilizaran apoyos intermedios, podríamos alcanzar un mayor rango de luz. Por otra parte, la construcción de puentes con luces iguales supone una mejora en los rendimientos.

Canto del tablero

Es preferible que el canto del tablero de un puente sea constante si se va a construir mediante cimbras autolanzables. En el caso de que la geometría sea variable, se debería mantener dicho cambio de geometría en todos los vanos (Figura 3).

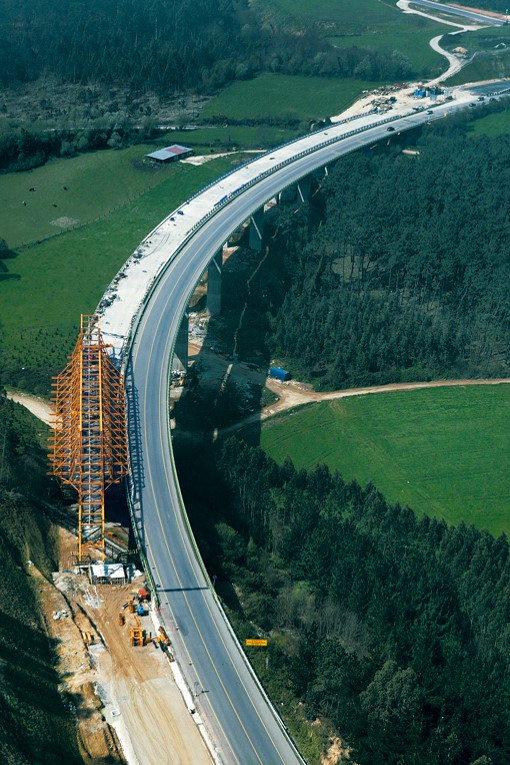

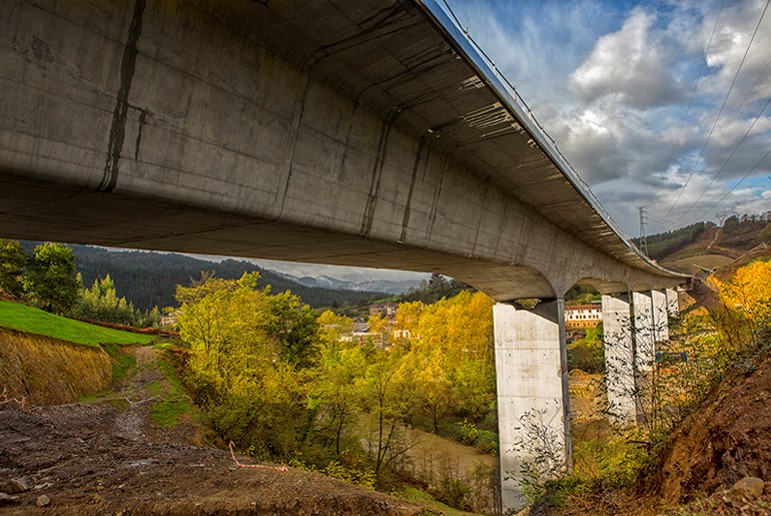

Figura 3. Viaducto de Ibaizabal (2012). Récord nacional de luz (75 m) en C.A. www.grupopuentes.com

Peso del tablero

Para un puente tipo con una luz de 60 m, es habitual un peso del tablero de 20 a 22 t/m, aunque podrían haber casos más pesados, con pesos superiores a 35 t/m, incluso con luces menores.

Diafragma de pilas

La forma del diafragma a su paso por las pilas depende de la forma en que se hormigone la sección transversal. Si el hormigonado se realiza en una sola fase, se debe permitir el paso del encofrado interior replegado por el interior del diafragma (Figura 4). Por otra parte, las dimensiones del paso del diafragma dependerán de la anchura y la altura de la sección en cajón.

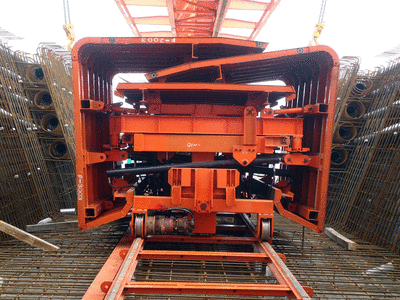

Figura 4. Encofrado replegado para permitir el paso por el diafragma

A continuación os dejo un Polimedia donde se explica con mayor detalle lo anteriormente expuesto. Espero que os sea de interés.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Cimbra autolanzable frente a otros procedimientos constructivos

Cimbra autolanzable bajo tablero. http://atesvi.com

Si bien en otras entradas anteriores se ha definido lo que es una autocimbra y de los criterios que permiten clasificarlas, aquí destacaremos las ventajas e inconvenientes de esta técnica constructiva de puentes y la compararemos con otros procedimientos habituales.

Las cimbras autolanzables presentan ventajas evidentes que, cuando se dan las condiciones adecuadas, facilitan la construcción de un puente. La primera de ellas es su poca interferencia con las actividades que se desarrollan bajo el tablero. La autocimbra apoya sobre las pilas o sobre el tablero en ejecución salvando obstáculos del terreno o de vías de comunicación. Además, este procedimiento disminuye el riesgo de deformaciones por asiento diferencial de la cimbra apoyada sobre el terreno, siendo innecesaria, por tanto, la mejora del terreno para cimientos de apoyos provisionales.

Cabe señalar, asimismo, la facilidad que presentan las autocimbras para incorporar la seguridad colectiva. En efecto, se trata de un medio auxiliar industrializado donde resulta sencillo incorporar plataformas de trabajo y elementos de protección. Además, la seguridad se beneficia al tener los operarios funciones claras y concretas.

Tampoco son desdeñables los buenos rendimientos constructivos de esta técnica debido, entre otras causas, a que las tareas son continuas y repetitivas. Así, es habitual ejecutar un vano por semana en autocimbras bajo tablero, rendimiento que desciende a dos semanas en el caso de autocimbras sobre tablero. En efecto, los movimientos de traslación de la cimbra son sencillos, rápidos y económicos. Factible tanto en tableros a baja altura como sobre pilares muy altos. Además, en el caso de autocimbras bajo tablero, la prefabricación de las armaduras durante la fase de curado del tablero y el traslado al vano siguiente con la propia cimbra agilizan el desarrollo de las tareas.

Con todo, las cimbras autolanzables también presentan algunos inconvenientes. En primer lugar, hay que planificar un tiempo de espera de diseño, fabricación y traslado de la cimbra; que si bien puede retrasar el comienzo de la obra, luego se pueden recuperar los plazos por los buenos rendimientos. Además, hay que adaptar la autocimbra para cada nuevo puente. Se debe desmontar al finalizar la ejecución y ese tiempo supone cierto retraso en la puesta en uso del puente.

Otra de las dificultades que hay que tener presente es la necesidad de medios auxiliares en los apoyos de pila para colocar la cimbra. También hay que tener presente la dificultad que puede haber al prefabricar la armadura por la interferencia que pudiera existir entre el parque de fabricación de la ferralla y el acceso de los materiales y el hormigón a la cimbra.

Otro de los inconvenientes es la nivelación laboriosa que debe darse a la cimbra en el caso de que existe una variación en la pendiente o en el peralte del tablero. Hay que tener presente que el tesado se realiza a edad temprana (a las 24-48 horas) y que si existen factores que reducen dicha resistencia, eso interfiere notablemente en el avance de las tareas.

Si comparamos las autocimbras con el cimbrado tradicional, las primeras salen ganando en algunos aspectos clave. En efecto, la independencia respecto al terreno impide las deformaciones del tablero por asiento diferencial de la cimbra convencional y no son necesarios tratamientos del terreno para cimentar dicha cimbra. Además, la capacidad de autolanzamiento permite el traslado de vano a vano por sus propios medios, lo cual incrementa los rendimientos de ejecución. En cuanto al diseño del tablero, apenas existen diferencias tanto si se construye con cimbra tradicional o con autocimbra. Si acaso, habría que dar una mayor contraflecha de ejecución con la autocimbra. Únicamente no interesa el uso de la autocimbra frente al cimbrado tradicional cuando existen pocos vanos y poca altura.

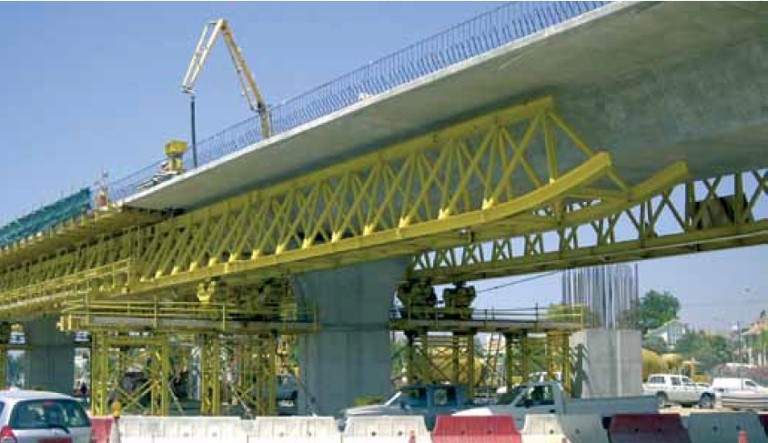

Paso superior cimbrado. https://www.ulmaconstruction.es

Por otra parte, tanto las autocimbras como los puentes empujados se pueden utilizar en vanos con luces entre 40 y 60 m. Las autocimbras salen ganando porque sus plazos de ejecución son menores y utilizan menos cuantías de hormigón y acero. Además, los aparatos de apoyo son más caros en los puentes empujados. También hay que considerar algunas limitaciones constructivas de los puentes empujados: su uso solo es posible en puentes cuya planta sea circular (no clotoides), no se pueden usar en puentes con curva y contracurva, no permite juntas de dilatación ni puentes de canto variable o isostáticos. Los plazos de ejecución son menores en las autocimbras, pues existen menos maniobras. Así, el ciclo constructivo con puentes empujados son en tramos de 1/3 a 1/2 de la luz de vano, mientras que con las cimbras autolanzables son tramos iguales a la longitud de vano. Por último, decir que las solicitaciones en ejecución son mayores en los puentes empujados, donde se alternan momentos positivos y negativos al paso por las pilas, lo que supone un mayor canto de tablero y mayor pretensado.

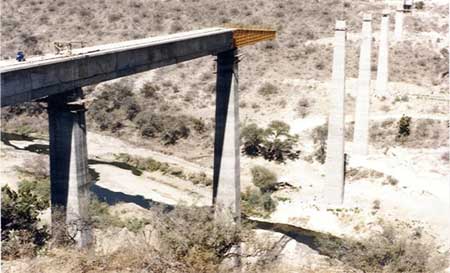

Puente empujado. San Juan de los Lagos, Jalisco. http://www.vydsa.com/web/G-concreto.html

A continuación os dejo un Polimedia donde se explica con mayor detalle lo anteriormente expuesto. Espero que os sea de interés.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Clasificación de las cimbras autolanzables

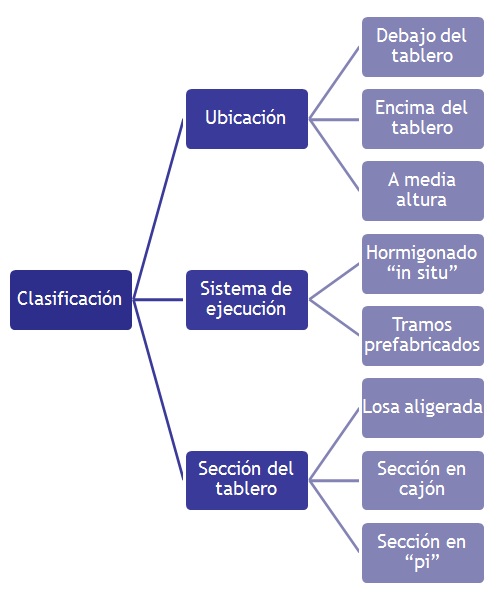

Figura 1. Clasificación de las autocimbras

En una entrada anterior se definieron las cimbras autolanzables. Aquí vamos a clasificar las cimbras atendiendo a diversos criterios como son su ubicación, su sistema de ejecución y la sección del tablero (Figura 1). Se trata, por tanto, de diferenciar las distintas tipologías de autocimbras en función de esta clasificación.

Si atendemos a la ubicación de la autocimbra, ésta se puede clasificar en cimbras autolanzables sobre tablero, bajo tablero o a media altura. En las autocimbras sobre tablero, las vigas longitudinales se colocan por encima del tablero y de ellas cuelgan elementos que soportan las vigas donde se apoya el encofrado (Figura 2). Las autocimbras bajo tablero son las más habituales; aquí las vigas longitudinales principales se sitúan debajo del tablero a construir (Figura 3). Una variante de la cimbra bajo tablero es la situada a media altura; en este caso, las vigas longitudinales se colocan debajo de las alas y próximas a ellas (Figura 4). En este caso el fondo del tablero se encuentra por debajo o a la misma altura de las vigas.

Figura 2. Cimbra autolanzable sobre tablero



Figura 3. Cimbra autolanzable bajo tablero



Figura 4. Cimbra autolanzable a media altura. www.mecanotubo.es

Atendiendo al sistema de ejecución, la cimbra autolanzable propiamente dicha sería la que sirve para hormigonar el tablero “in situ”; es decir, primero se coloca la ferralla y luego se hormigona sobre el encofrado. Sin embargo, también se podrían incluir en esta clasificación aquellas cimbras autolanzables que sirven para colocar tramos prefabricados, bien dovelas o vanos completos. En este caso estaríamos hablando más de un lanzador de vigas o de dovelas que una autocimbra propiamente dicha.

Por último, si atendemos a la sección del tablero, las autocimbras sirven para construir tableros de losa aligerada, cuando las luces de vano están comprendidas entre los 30 y 40 m. El aligeramiento suele ser de poliestireno expandido. Otra opción son las secciones tipo Pi o multinervadas; en este caso no existe encofrado interior, la sección resulta muy ligera, se usa para luces máximas de 35 m. Como inconveniente se puede decir que precisa de grandes cantos para soportar los momentos negativos. La sección en cajón es la opción empleada tanto en cimbras por encima como por debajo del tablero, en luces entre 40 y 80 m. En este caso el encofrado interior complica el desencofrado y el rendimiento.

A continuación os dejo un Polimedia donde se explica con mayor detalle estos aspectos de la clasificación de las autocimbras.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Definición de cimbra autolanzable

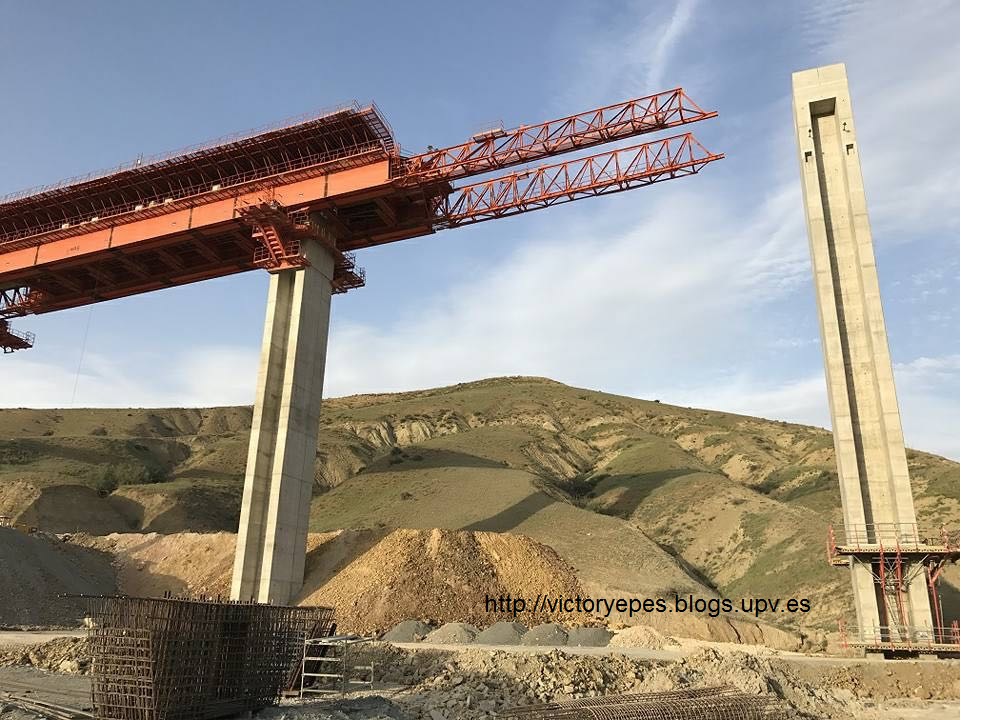

Viaductos en la nueva autovía de Mascara (Argelia). Imagen: A. Azorín

Una cimbra autolanzable es aquel medio auxiliar empleado para el hormigonado de tableros de puentes o viaductos vano a vano de hormigón postesado. También reciben el nombre de autocimbra, cimbra de avance o cimbra MSS (Movable Scaffolding System, en inglés). Son estructuras auxiliares capaces de trasladarse a lo largo del puente por sus propios medios, por lo que se trata realmente de una cimbra-máquina, con los problemas asociados de cálculo por su movilidad. La cimbra de avance se caracteriza por su capacidad de trasladarse de una posición a la siguiente por sus propios medios, lo cual disminuye el uso de grúas. Ello le permite salvar obstáculos o alturas importantes, así como evitar las posibles obstrucciones en vías de tránsito.

En este post os defino brevemente esta cimbra, pero en sucesivos posts seguiré dando detalles y explicando con mayor profundidad los tipos existentes, elementos, parámetros, etc.

La autocimbra es una estructura en celosía o cajones metálicos longitudinales que soportan el encofrado. Esta estructura es capaz de alcanzar la distancia existente entre las pilas del puente. Si el vano es inferior a 40 m, suelen emplearse vigas de longitud el doble del tramo, no usándose cimbras tipo regla de cálculo. Durante el hormigonado, la estructura se apoya en la pila delantera y en el tramo del tablero ya construido.

El uso habitual de esta cimbra es en tableros de puentes de hormigón postesado, preferentemente con vanos de luces iguales y con canto constante. Su aplicabilidad se encuentra entre luces de 30 y 70 m, aunque la cimbra autolanzable más grande del mundo alcanza vanos de 90 m. Para que os hagáis una idea, la Dirección General de Ferrocarriles, del Ministerio de Fomento, recomienda, con carácter general, usar la autocimbra por encima de 40 m de luz. Sin embargo, también recomienda utilizar la autocimbra en la construcción de tableros hiperestáticos de hormigón que cumplan alguna de las siguientes condiciones: (a) número de vanos entre 3 y 5, (b) cuando la longitud total del puente sea menor a 300 m, pero con 6 vanos o más, (c) cuando la longitud total del puente supere los 300 m, con 6 vanos o más y la altura del tablero respecto al suelo sea de 15 m o menos. En las referencias he dejado dichas recomendaciones completas.

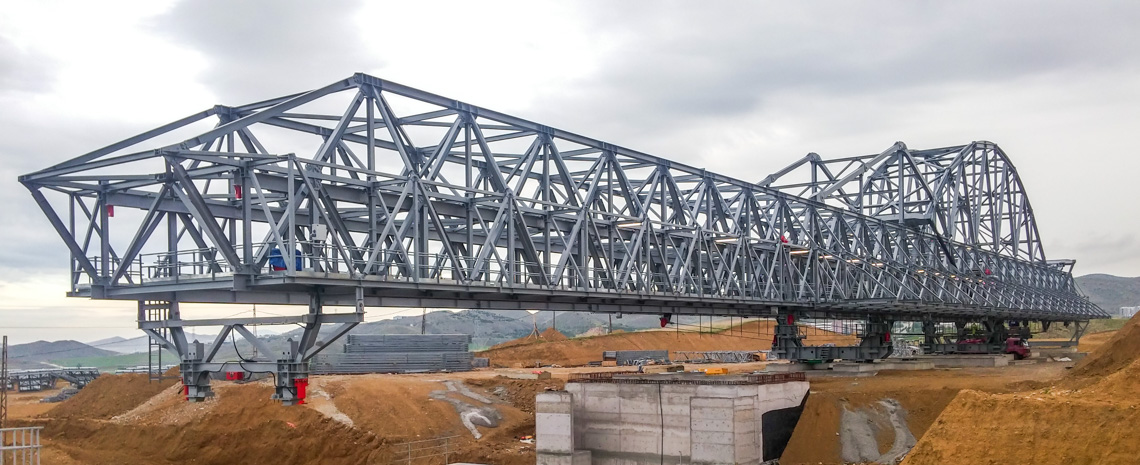

El M1-90-S es la más grande cimbra autolanzable del mundo (vanos de 90 m). http://www.berd.eu/es/produtos/movable-scaffolding-system/

Con carácter general, se puede decir que la autocimbra es rentable cuando el puente tiene más de 7-8 vanos, más de 500 m de luz y se usa al menos cuatro veces. Para secciones de losa aligerada, las luces habituales suelen estar entre 30 y 40 m, mientras que para sección en cajón, se encuentran entre 40 y 70 m. También son rentables en el caso de construir puentes con doble tablero y existe facilidad de trasladar la autocimbra de uno al otro. También es favorable el caso de tener que construir diferentes viaductos de la misma obra si el traslado es factible.

Por otra parte, el procedimiento constructivo suponen esfuerzos que deben considerarse en el cálculo de la estructura. Se coloca la junta de construcción entre fases a una distancia entre L/4 y L/5 de la pila para reducir los flectores sobre el tablero. Además, a unos 2 m de la junta es donde se apoya la autocimbra sobre el tablero hormigonado. Las esbelteces normales del tablero oscilan entre 1/18 y 1/20.

La autocimbra transmite esfuerzos a la fase anterior durante el hormigonado. Se trata de una acción transitoria, no siendo raro que supere las 1000 t durante el hormigonado. Esta acción es como si la ley de flectores de peso propio al construir con autocimbra se desplazara hacia arriba. Sin embargo, al final del proceso constructivo los esfuerzos debidos a peso propio y al pretensado se redistribuyen, de forma que la ley de flectores se aproximará a la que tendría si se hubiese cimbrado el puente de forma convencional. Todo ello significa que las situaciones pésimas de comprobación serán en la sección del tablero en pilas a corto plazo y en la sección de centro de vano a largo plazo.

Todo lo que os he descrito en el artículo os lo cuento en el siguiente Polimedia, que espero os guste. En otras entradas os contaré más detalles de las autocimbras como su clasificación, elementos o parámetros para seleccionarlas.

También os dejo una animación en la que se puede ver el funcionamiento de la autocimbra.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Descargar (PDF, 105KB)

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de puentes mediante autocimbra bajo tablero

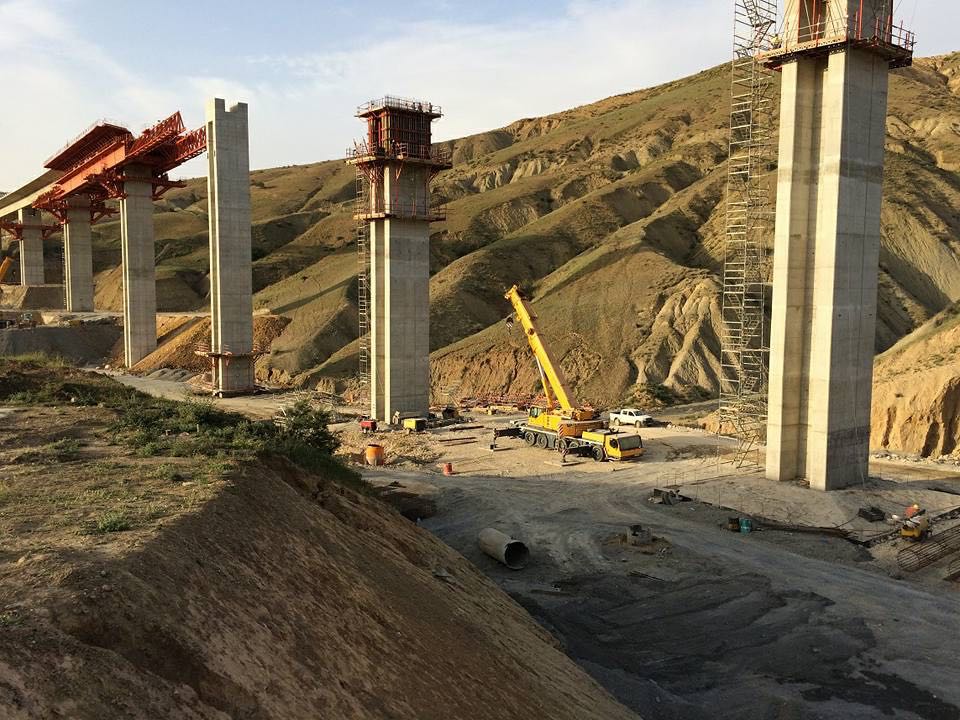

Viaductos en la nueva autovía de Mascara (Argelia). Imagen: A. Azorín

La cimbra autolanzable bajo tablero constituye, hoy en día, el proceso constructivo de autocimbra más habitual. Entre sus ventajas se encuentra la facilidad a la hora de variar el peralte o adaptarse a acuerdos verticales y curvas en planta; además, se libera la parte superior, lo que permite la introducción de ferralla prefabricada y el resto de materiales. Alguno de sus inconvenientes pasan por necesitar cierta altura libre mínima (7-12 m) bajo cabeza de pilas y que son más deformables que las cimbras autolanzables sobre tablero.

Os dejo a continuación un pequeño vídeo explicativo de este tipo de procedimiento constructivo. Espero que os sea de interés.

En el siguiente vídeo de Mecanotubo se puede ver, con todo detalle, una animación en 3D que describe con claridad el procedimiento.

A continuación podemos ver un vídeo realizado por voxelestudios del proceso constructivo del tablero de los viaductos de Contreras, que con autocimbras se ejecutaron tramos de luces de 66 m.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de puentes mediante cimbra autolanzable sobre tablero

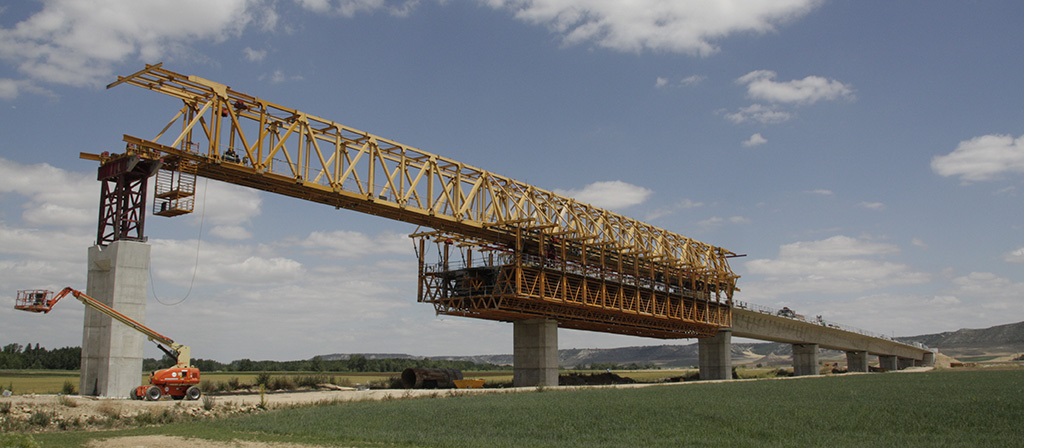

A.T. AVE NORTE-NOROESTE: NUDO VENTA BAÑOS 01. http://www.ar2v.com

Las cimbras autolanzables, también llamadas autocimbras o cimbras de avance, se utilizan para el hormigonado de tableros de puentes o viaductos vano a vano. Son capaces de trasladarse a lo largo del puente por sus propios medios (“cimbras-máquina”). En el caso de las cimbras autolanzables sobre tablero, se solucionan algunos problemas como los gálibos estrictos o la posibilidad de utilizar la cimbra como carril de rodadura de un pórtico grúa que lleve los materiales y medios auxiliares. Sin embargo es una estructura más pesada y compleja, de mayor coste y dificultad de montaje y maniobra, por lo que no es tan habitual su uso como en el caso de autocimbras bajo tablero.

A continuación os dejo un Polimedia explicativo sobre este medio auxiliar, que espero que os sea de interés.

Os dejo un vídeo sobre una cimbra autolanzable de una luz de 90 m.

Referencias:

SEOPAN (2015). Manual de cimbras autolanzables. Tornapunta Ediciones, Madrid, 359 pp.
