Contención de agua mediante ataguías de tierras y escollera

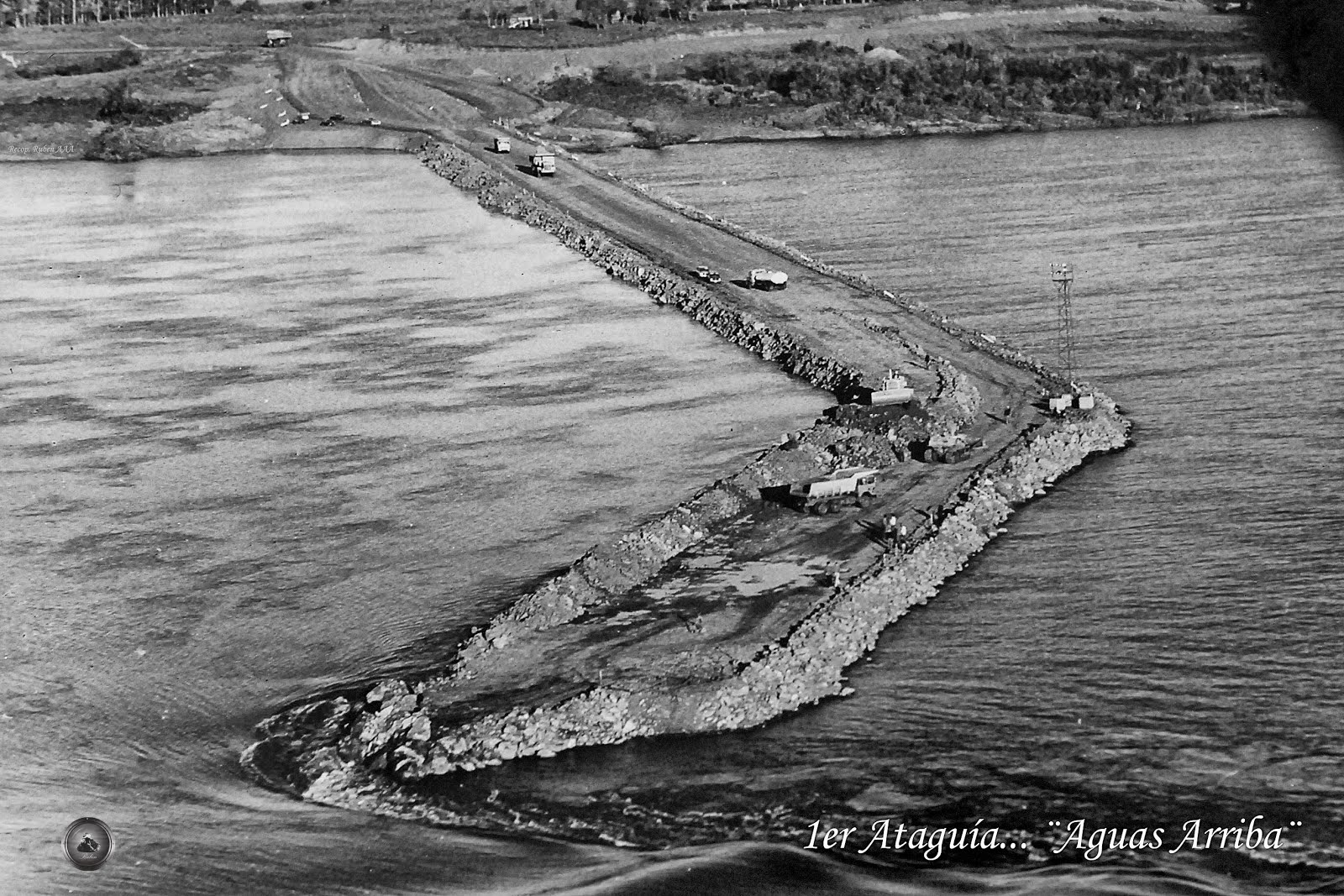

Figura 1. Construcción de la ataguía en la represa de Salto Grande, sobre el río Uruguay. http://saltograndelaobra.blogspot.com/

Las ataguías de tierra son diques que se usan en obras que tengan suficiente espacio y que dispongan de materiales adecuados (Figura 1). Son idóneas para pequeñas alturas de agua (sobre 3 m) que no estén en movimiento. El material no debe contener tierra vegetal y se debe compactar para lograr la mayor impermeabilidad y estabilidad.

Se suelen usar taludes de 3/2 en el paramento de aguas arriba y de 2/1 en el de aguas abajo, con un ancho de coronación de al menos 1,50 m (Figura 2). Se preverá también una altura mínima de 1 m sobre las crecidas normales. Si el talud de la ataguía se somete a un flujo hidráulico, se debe proteger mediante un pedraplén o cualquier otro procedimiento que impida la socavación; pero en este caso hay que sopesar el coste económico de este recubrimiento frente a otros procedimientos constructivos.

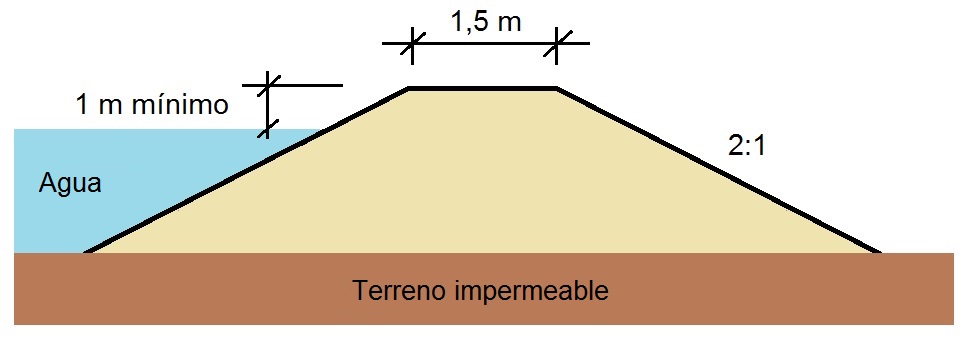

Figura 2. Ataguía de tierra para contención de agua

Un mismo material puede ser idóneo o no en función de cómo se construya la ataguía. Por ejemplo, si se utiliza una arcilla que ha de descargarse bajo el agua, el ablandamiento que va a experimentar impedirá conseguir pendientes estables. En cambio, este mismo material dispuesto en seco y correctamente compactado es muy adecuado por su baja permeabilidad. Se pueden disponer también núcleos de material impermeable y dejar los lados con otro material, incluso escollera si se quiere proteger de las corrientes de agua.

En el caso de no ser suficiente la impermeabilidad del material empleado, también es posible una ataguía mixta colocando una tablestaca en el centro de la ataguía de tierra (Figura 3). Las tablestacas se atornillan en cabeza a un perfil metálico que las enlaza.

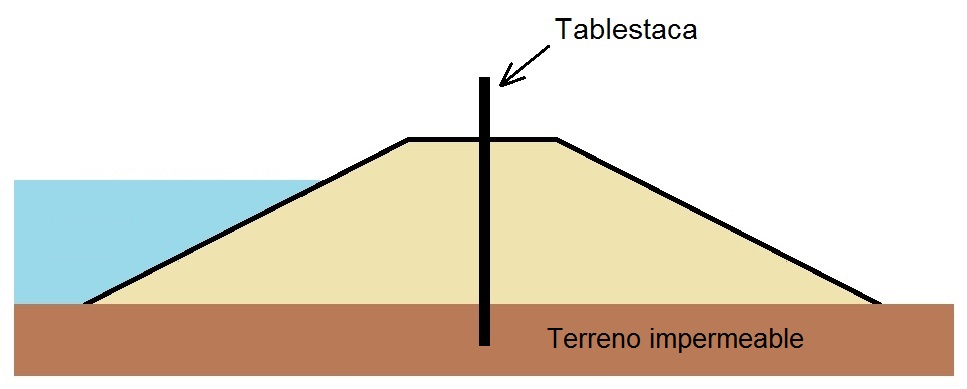

Figura 3. Ataguía mixta de tierra y tablestacas

Puede reducirse el espacio ocupado por la ataguía si se respalda la ataguía con un macizo de tierras aguas abajo, siempre y cuando las tablestacas presenten resistencia suficiente a los empujes (Figura 4). En este caso, es conveniente evitar las socavaciones de las tablestacas disponiendo escollera a su pie, aguas arriba.

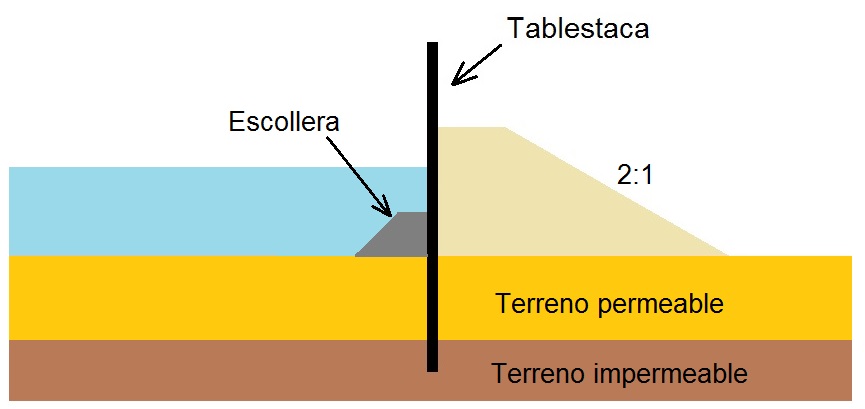

Figura 4. Cortina de tablestacas y macizo de tierras aguas abajo

Aún se podría minimizar el espacio ocupado si utilizamos dos cortinas de tablestacas y entre ellas construimos un macizo de tierras que de estabilidad al conjunto, y que mejore la estanqueidad de las cortinas si el material es arcilloso (Figura 5). En este caso, también se dispone escollera aguas arriba y una berma de tierras aguas abajo.

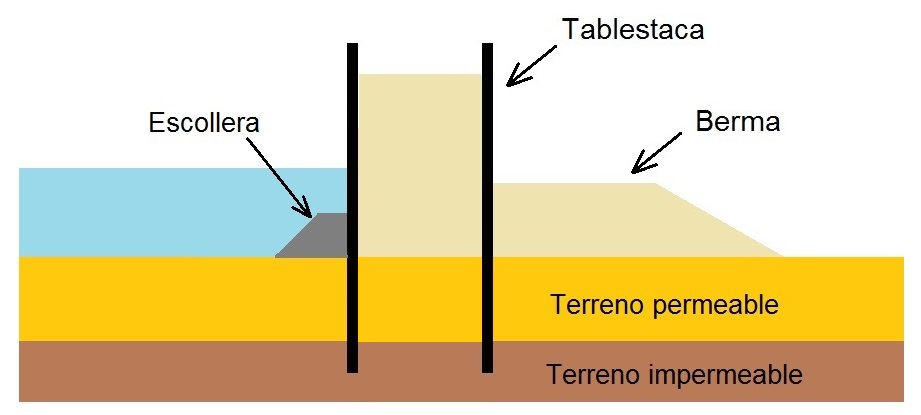

Figura 5. Ataguía con doble cortina de tablestacas, con berma incluida

Siempre que se utilicen tablestacas, se debe garantizar su estabilización mediante apuntalamiento, arriostradas por tirantes, anclajes o cualquier otro procedimiento. Además, el empotramiento deberá ser suficiente para soportar los empujes, contener el flujo hidráulico y evitar el fenómeno del sifonamiento, entre otros. Hay que tener presente que el nivel freático desciende más rápido en el interior de la tablestaca que en el exterior, lo cual implican gradientes hidráulicos que pueden desestabilizar el fondo. Se recomienda cubrir el fondo de la excavación con una capa de arena y de grava. El agua que queda contenida en el recinto debe ser evacuada, normalmente por bombeo.

Cuando no se tenga la necesidad de crear recintos estancos, sino zonas de aguas tranquilas, no hay necesidad de crear ataguías impermeables, pues su función es únicamente romper la corriente o el oleaje. En estos casos se pueden utilizar las ataguías de escollera y de gaviones. En este último caso, se pueden usar también como protección del espaldón las ataguías (Figura 6).

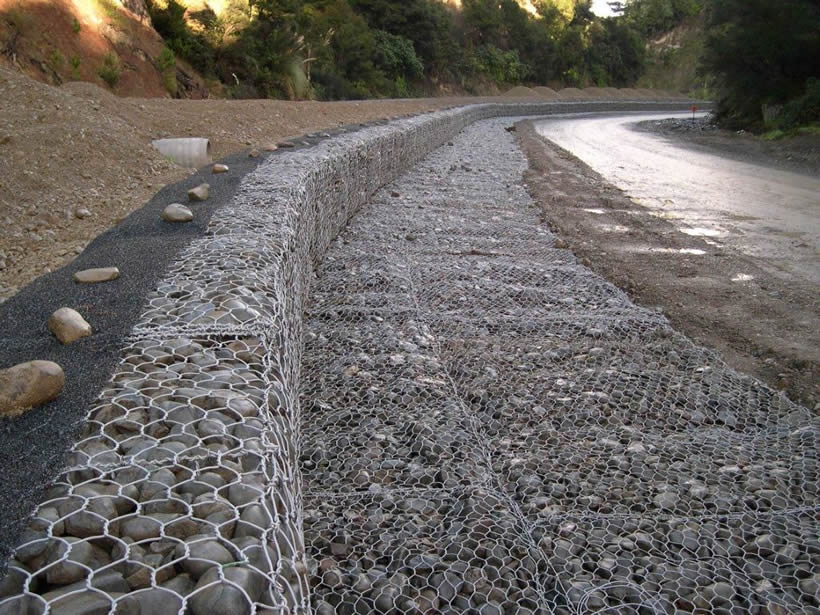

Figura 6. Gaviones usados como protección de una ataguía. https://www.gabion-cage.com/technology/galvanized-steel-gabion-cofferdam.html

En la Figura 7 se puede observar una ataguía formada por sacos de arena.

Figura 7. Ataguía formada por sacos de arena. http://www.shdarun.com/WebPage_set/Page-ShowText.asp?id=2540&Language=cn

Las ataguías de escollera (rock-fill cofferdam) se construyen de forma similar a las ataguías de tierra, pero con la posibilidad de pendientes más pronunciadas. La escollera se dispone de forma que los huecos se pueden rellenar parcialmente con tierra y material granular. Si se quiere conseguir impermeabilidad, tanto la coronación como la pendiente aguas arriba requieren de una membrana impemeabilizante protegida con un pedraplén para proteger la ataguía contra el oleaje. La altura puede ser de hasta 3 m, con una pendiente entre 1:1,5 y 1:1,25. En caso de rebase por oleaje, el daño no es tan importante como en el caso de ataguías de tierra. Esta tipología se utiliza si la escollera está disponible en las cercanías.

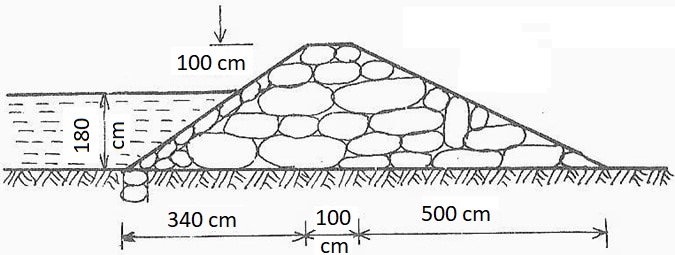

Figura 8. Sección de ataguía de escollera. https://theconstructor.org/water-resources/types-of-cofferdams-construction-details/13807/

REFERENCIAS:

  • GALABRÚ, P. (2004). Cimentaciones y túneles. Tratado de procedimientos generales de construcción. Editorial Reverte, Barcelona.
  • POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater Control – Design and Practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Procedimientos para la contención del agua

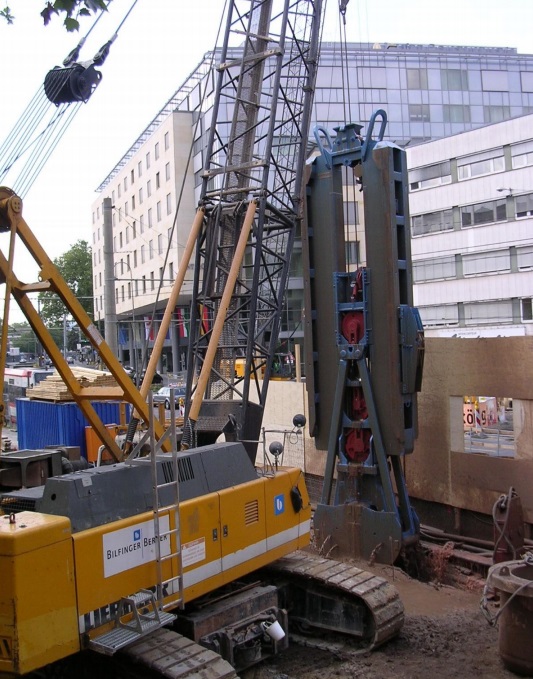

Figura 1. Ejecución de muro pantalla. https://spezialtiefbau.implenia.com/

En muchas obras realizadas bajo el terreno puede ser necesario el empleo de procedimientos constructivos para impedir que el agua llegue al tajo (exclusion methods).

Estos procedimientos se pueden utilizar por sí solos o bien combinados con técnicas de agotamiento o rebajamiento del nivel freático.

Se trata de métodos basados en barreras o pantallas (ground water cutoff structures) tales como ataguías, tablestacas, muros pantalla (Figura 1), pantallas de pilotes secantes, pantallas de lodo, jet-grouting, barreras de inyección, pantallas pláticas, pantallas de suelo estabilizado in situ, o congelación del terreno.

Lo habitual es que estas barreras lleguen, en la medida de lo posible, tal y como se observa en la Figura 2, a las capas de muy baja permeabilidad (arcillas o rocas no fracturadas).

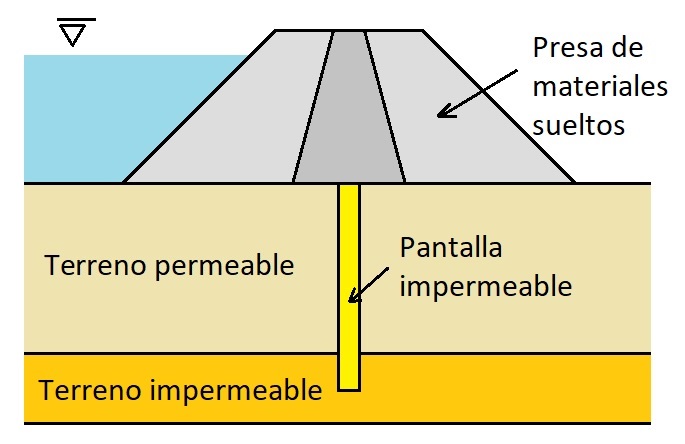

Figura 2. Pantalla impermeable en presa de materiales sueltos.

Estos métodos se pueden agrupar en tres categorías (Cashman y Preene, 2012):

  • Barreras o muros de muy baja permeabilidad que se hincan o construyen en el terreno, tales como tablestacas o muros pantalla.
  • Procedimientos que reducen la permeabilidad del terreno in situ (como la inyección y la congelación artificial del suelo)
  • Procedimientos que utilizan la presión de un fluido en cámaras confinadas para contrarrestar las presiones intersticiales (como las cámaras de presión de tierras en tuneladoras)

Las barreras hincadas, como las tablestacas, desplazan el terreno y, por tanto, afectan menos al terreno adyacente. En cambio, las barreras excavadas, como los muros pantalla, implican un vaciado que se debe sustituir por la propia barrera. Las barreras formadas por inyección bloquean el flujo del agua subterránea. Por otra parte, la congelación del suelo forma una barrera con el agua intersticial helada. De todas formas, la selección del método más adecuado dependerá de las condiciones de la obra, sin descartar la combinación de varios procedimientos. Además, algunas estructuras de contención pueden formar parte de la estructura definitiva, como es el caso de los sótanos de edificación.

La forma más habitual de utilizar estos procedimientos de contención del agua es la construcción de un muro impermeable alrededor del perímetro de excavación que penetre hasta la capa de baja permeabilidad, tal y como se observa en la Figura 3.

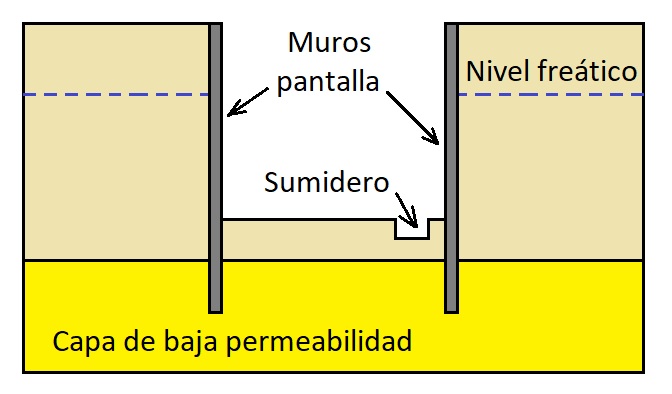

Figura 3. Contención de agua con muros pantalla que llegan a capa de baja permeabilidad. Adaptado de Cashman y Preene (2012)

Los costes y la aplicabilidad de una pantalla impermeable depende en gran medida de la profundidad y de la naturaleza de los estratos subyacentes. Si no existe una capa de baja permeabilidad o bien se encuentra a gran profundidad, las filtraciones pueden desestabilizar el fondo de la excavación. En estos casos se deben combinar las barreras con el bombeo (Figura 4a) o bien construir un tapón o barrera horizontal (jet-grouting, por ejemplo) para evitar las filtraciones (Figura 4b).

Figura 4. Combinación de pantallas con (a) bombeo convencional o (b) con barreras horizontales. Adaptado de Cashman y Preene (2012)

Uno de los aspectos más interesantes de las barreras de contención es que modifican en menor medida el nivel freático alrededor de la excavación frente a los bombeos convencionales. Ello implica menores incidencias en estructuras próximas, fundamentalmente por subsidencias.

No obstante, uno de los problemas a evitar son las fugas a través de las barreras. Estas filtraciones pueden interferir en los trabajos del tajo y, por tanto, son necesarios sumideros y drenajes; pero otra posibilidad más grave son los sifonamientos localizados (Figura 5) o asentamientos por encima de los previstos.

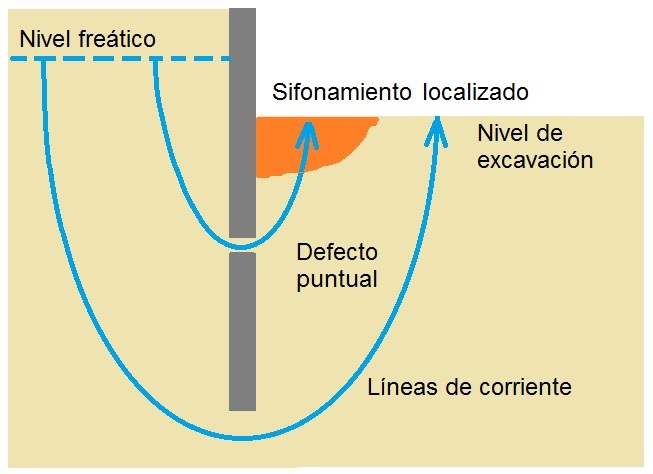

Figura 5. Sifonamiento localizado por defectos puntuales en un muro pantalla. Elaboración propia basado en Pérez Valcárcel (2004).

Las aplicaciones que hemos visto anteriormente (Figuras 1 a 5) son las más habituales, con barreras o muros verticales alrededor de una excavación. Sin embargo, algunos procedimientos como las inyecciones o la congelación del suelo, pueden utilizarse en geometrías no verticales (Figuras 6a y 6b), e incluso para sellar la base de las excavaciones (Figura 4b).

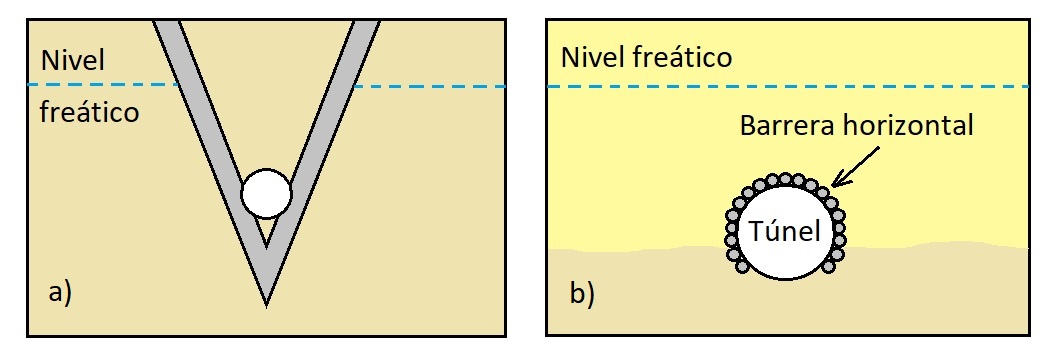

Figura 6. Barreras inclinadas y barreras horizontales en túnel. Adaptado de Cashman y Preene (2012)

A continuación os dejo un folleto de la empresa Implentia sobre barreras de contención que puede complementar la información sobre las barreras de contención al agua.

Descargar (PDF, 4.34MB)

REFERENCIAS:

  • CASHMAN, P.M.; PREENE, M. (2012). Groundwater lowering in construction. A practical guide to dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
  • PÉREZ VALCÁRCEL, J.B. (2004). Excavaciones urbanas y estructuras de contención. Ediciones Cat, Colegio Oficial de Arquitectos de Galicia, 419 pp.
  • POWERS, J.P.; CORWIN, A.B.; SCHMALL, P.C.; KAECK, W.E. (2007). Construction dewatering and groundwater control: New methods and aplications. Third Edition, John Wiley & Sons.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater control: design and practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Contención del agua mediante ataguías celulares

Figura 1. Ataguía celular para la construcción de isla artificial de conexión puente-túnel del Hong Kong-Zhuhai-Macao Bridge. http://www.americanpiledriving.com/wordpress/2011/12/12/

Las ataguías celulares son estructuras de contención utilizadas con profundidades importantes, formadas por cilindros huecos contiguos, normalmente tablestacas de acero unidas, que soportan los empujes mediante la fricción de su base (Figura 1).

Estos cilindros son relativamente grandes, con diámetros típicos de 12 a 20 m. Se utilizan en la construcción de presas, muelles (Figura 2), pilas de puentes y recintos en general donde debe trabajarse en seco.

Los recintos construidos con ataguías celulares se pueden construir sobre terrenos firmes o de calidad media. Los depósitos de suelos blandos hasta gran profundidad pueden ser inadecuados.

Figura 2. Muelle de recintos de tablestacas. http://www.puertos.es/es-es/BibliotecaV2/ROM%200.5-05.pdf

En el caso de corrientes importantes, por ejemplo en un gran río, es importante conocer el campo de velocidades entorno a la zona donde se colocarán las ataguías celulares. En este caso, la propia ataguía reduce la sección del río y provoca un aumento de la velocidad del agua, con la posible erosión del fondo del cauce, en especial hacia las esquinas, por lo que conviene redondearlas.

Las celdas se rellenan con un material del mayor peso específico posible, normalmente una mezcla de arenas y gravas. En el caso de desmontar las celdas, antes debe extraerse el material de relleno. En cambio, si se rellenan de hormigón quedan como estructuras permanentes, como es el caso de la construcción de diques en obras portuarias.

El ancho medio de una ataguía celular sobre roca oscila entre el 70 y el 80% de la altura del agua exterior que retiene (Figura 3). En el caso de estar sobre suelos arenosos, al igual que ocurre con las ataguías de tablestacas de doble pared, debe tener un espaldón en el interior. Con grandes calados de agua, estas ataguías de doble pared se pueden rellenar de hormigón y sostenerse por puntales, lo cual ahorra un espacio considerable y permiten asegurar una buena impermeabilización con anchos muy pequeños.

Figura 3. Sección de ataguía celular de doble pared de tablestacas

Existen distintas configuraciones de recintos que se construyen con formas circulares de tablestacas planas, creando celdas independientes que después se unen mediante arcos de tablestacas con formas especiales. En la Figura 4a se observan arcos circulares conectados por diafragmas rectos; en la Figura 4b vemos celdas circulares conectadas por arcos circulares; en la Figura 4c vemos la estructura tipo trébol, que consta de grandes celdas circulares subdivididas por diafragmas rectos. Las ataguías de tabiques rectos requieren menos tablestacas que las celdas circulares, aunque el relleno debe hacerse con cuidado para que los tabiques de separación no sufran presiones descompensadas. Con los recintos circulares, se pueden rellenar las celdas de forma independiente. Con los recintos de diafragmas, han de hacerse los rellenos simultáneamente, utilizándose un mayor número de tablestacas. Su posible ventaja radica en menores esfuerzos en la tablestaca para un mismo calado.

Figura 4. Configuraciones de ataguías celulares

Las ataguías celulares se deben diseñar para ofrecer seguridad estructural en distintos aspectos:

  • Se debe evitar el vuelco y su puesta fuera de alineación
  • Debe estar al abrigo del deslizamiento
  • Debe presentar seguridad a la rotura por cortante en el relleno interior de la célula
  • Las juntas no deben romperse, teniendo en cuenta la corrosión
  • Las almas de las tablestacas deben presentar un factor de seguridad razonable frente a la rotura
  • No deben haber distorsiones ni deformaciones fuera de límites aceptables

La ventaja de construir las ataguías celulares con tablestacas es que precisan poco andamiaje, bastando unas guías superiores e inferiores para hacer descenderlas (Figura 5). Se pueden construir desde tierra, de forma que cada célula terminada sirve de plataforma de trabajo para hincar en la siguiente (Figura 6). Sobre lechos rocosos irregulares, las longitudes de las tablestacas se adaptan al perfil de la roca. Sobre suelos arenosos o de grava, se dispone de un banco de tierra interior (Figura 3) para conseguir que la longitud de la filtración sea suficiente para evitar el colapso por surgencia.

Figura 5. Ataguía celular para dique de Carena. https://www.soletanche-bachy.com/es



Figura 6. Ataguía celular para dique de Carena. https://www.soletanche-bachy.com/es

Uno de los mayores riesgos de colapso de las ataguías celulares es el fallo de cualquier unión. Por eso no se aconseja usar estas ataguías sobre terrenos con cantos u otros obstáculos que puedan abrir las tablestacas o la ruptura de las uniones.

A continuación os dejo algunos vídeos sobre el uso de las ataguías celulares. Espero que os sean de interés.

REFERENCIAS:

  • CASHMAN, P.M.; PREENE, M. (2012). Groundwater Lowering in Construction: A Practical Guide to Dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
  • POWERS, J.P.; CORWIN, A.B.; SCHMALL, P.C.; KAECK, W.E. (2007). Construction dewatering and groundwater control: New methods and aplications. Third Edition, John Wiley & Sons.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater Control – Design and Practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
  • PUERTOS DEL ESTADO (2005). Recomendaciones Geotécnicas para Obras Marítimas y Portuarias ROM 0.5-05. Ministerio de Fomento, Madrid, 537 pp.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Contención de aguas mediante ataguías

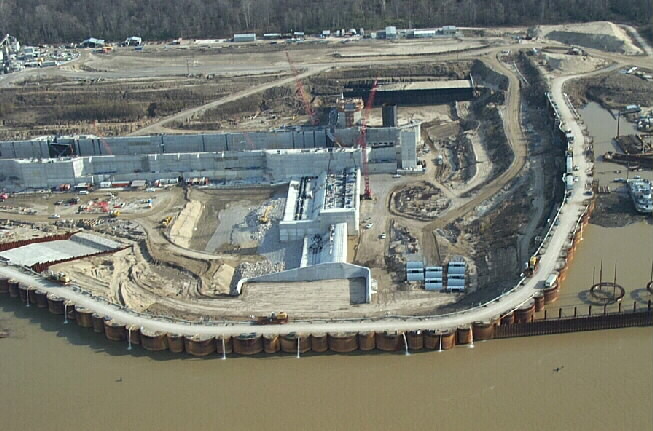

Figura 1. Ataguía, Montgomery Point Lock and Dam (Estados Unidos). https://en.wikipedia.org/wiki/File:Dam_Coffer.jpg

Una ataguía (cofferdam) es una estructura, generalmente provisional, destinada contener el terreno e impedir, reducir o desviar la entrada de agua en una excavación. Se trata de construir un recinto estanco y seco temporal muy empleado, por ejemplo, en la ejecución de pilas de puentes, muelles, presas, y en cualquier otro lugar donde se quiera trabajar en seco.

Son obras que reciben el empuje de las tierras, el hidrostático y las fuerzas dinámicas debidas a corrientes u oleaje, en su caso, y que deben satisfacer los requisitos de estabilidad, impermeabilidad y estanqueidad. Por tanto, resulta inútil emplear ataguías sobre terrenos muy permeables, pues de nada serviría la impermeabilidad de las paredes si por el fondo se filtran caudales imposibles de agotar. En estos casos, sería necesario un dragado previo hasta alcanzar el sustrato impermeable.

Además, si la ataguía se utiliza en obras fluviales, hay que considerar los problemas hidráulicos como la erosión del lecho de la corriente y el desbordamiento. No en balde, si la ataguía empieza a tener dimensiones importantes debe diseñarse y construirse con todas las garantías exigibles a una presa, aunque sea provisional.

El trazado de la ataguía con frecuencia termina formando un recinto cerrado, caso muy habitual en el caso de la construcción de cimientos de puentes en los ríos. Sin embargo, pueden ser construcciones no cerradas, como es el caso de derivación de un río para construir una presa. En este caso de ataguías abiertas, no tiene sentido que su altura supere un nivel superior al de las orillas, aunque sí quedar por encima de la crecida ordinaria del río. La altura debe quedar por encima de las pleamares en obras marítimas.

La construcción de estos recintos estancos es compleja, pues se debe colocar en medio del cauce de un río o en el mar, en condiciones ambientales a veces muy duras. Es por ello difícil mantener las tolerancias constructivas, desviándose las dimensiones previstas en proyecto. Además, hay que tener presente que, en caso de desmontaje, se deben considerar los esfuerzos sobre la obra construida. Es por ello que muchas veces los recintos se quedan de forma permanente, por ejemplo en el caso de la construcción del cimiento de un puente.

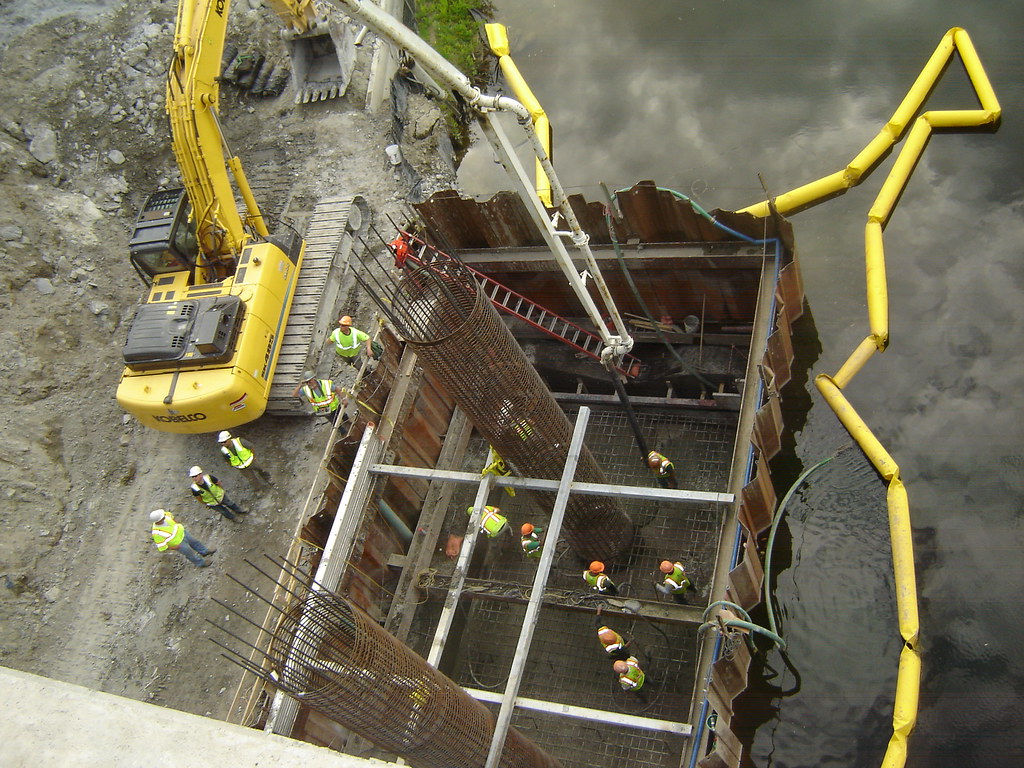

Figura 2. Ataguía de tablestacas para la construcción de la cimentación de un puente. https://www.flickr.com/photos/vtrans/19114472205

Una ataguía de interés es la construida para el desvío y cierre del cauce de un río para la construcción de una presa. Realmente son presas cuya vida útil es muy reducida (de 1 a 4 años, según los casos), con fugas de agua o filtraciones admitidas mayores que las presas definitivas y con materiales empleados que, dada la cortedad de su vida útil, pueden ser de menor calidad. Es frecuente también colocar una contraataguía aguas abajo de la presa para contener la lámina de agua que pudiera llegarse a formar agua abajo, a la salida del túnel de desvío; aunque podría no ser necesaria cuando la pendiente del cauce es suficiente para que el agua siga con una cota máxima de lámina inferior al nivel del cauce en el lugar de trabajo.

Sea cual sea el tipo de ataguía a utilizar, resulta muy importante realizar un cálculo del gradiente hidráulico que se forma por la líneas de filtración del agua por el material permeable. Si el gradiente hidráulico, es decir, el caudal de agua dividido por la longitud de la línea de filtración excede a la unidad, se puede producir inestabilidad y el efecto de “arenas movedizas” del sifonamiento. Estas filtraciones se deben recoger en un sumidero para ser bombeadas al exterior del recinto excavado. El bombeo previsto para agotar el agua del recinto debe ser muy superiores a los previstos, pues son frecuentes las averías de las bombas, así como entradas de agua imprevistas.

La correcta elección del tipo adecuado de ataguía depende de aspectos tales como de la profundidad del agua, profundidad y tamaño de la excavación, tipo de terreno, velocidad de la corriente de agua, existencia de mareas o de elementos flotantes, condiciones locales y los medios que puedan utilizarse en función de la importancia de la obra a proteger. Galabrú (2004) clasifica las ataguías en los siguientes tipos: ataguías de tierra, ataguías mixtas de tierra y tablestacas, ataguías de escollera y gaviones, ataguías de tablestacas metálicas (cortinas simples, recintos y células autoestables), ataguías de hormigón (gravedad o bóveda, paredes moldeadas en el suelo e inyecciones, pantallas de pilotes y cajones hincados con aire comprimido o sin él), ataguías por congelación de suelos y casos especiales (sobres suelo rocoso o en cursos de aguas con corriente intensa).

Es más, los procedimientos de construcción de cimentaciones mediante cajones indios o mediante cajones de aire comprimido podrían considerarse, en cierto modo, como ataguías, puesto que serían sistemas que permiten trabajar en seco; aunque en estos casos el medio auxiliar no es provisional, sino que queda formando parte de la cimentación, tal y como pasa en el caso de los puentes cimentados bajo el agua.

Los romanos ya empleaban las ataguías para la construcción de la cimentación de los puentes, tal y como podemos ver en este pequeño vídeo de Structuralia:

Aquí tenéis una animación de cómo se construyó el Puente de Carlos, en Praga, puente que se terminó en 1402. Fijarse bien en cómo se ejecutaba la ataguía con una doble pared de tablestacas de madera rellenas de tierra.

Os dejo algún vídeo explicativo sobre ataguías y recintos cerrados (cofferdams).

Recientemente se han utilizado ataguías que se llenan, se despliegan y se estabilizan de forma rápida, tal y como se puede observar en los siguientes vídeos:
