Problema resuelto sobre distancia crítica de transporte

En un artículo anterior definimos la distancia crítica de transporte en un movimiento de tierras como aquella distancia en la que el equipo de cargadoras y camiones está equilibrado. Es decir, ni sobran ni faltan camiones o cargadoras. O dicho de otra forma, es la distancia de transporte en la que no existen esperas en las máquinas. Esta es una distancia teórica, puesto que para calcularla debemos conocer todos los datos de antemano, y estos no son deterministas. Por otra parte, en obra ocurre lo contrario: tenemos una distancia de transporte como dato, pero en este caso se trataría de saber cuántos camiones y cargadoras serían necesarios para que no existiesen demoras. Afortunadamente en obra se puede corregir rápidamente cualquier desfase. En dicho artículo proporcionamos, incluso, una calculadora en línea para que se pudiesen visualizar los cambios.

Aquí lo que presento es un problema resuelto que, espero, os sea de interés. Este problema lo puse en su momento en un examen de Procedimientos de Construcción, en la ETS de Ingeniería de Caminos, Canales y Puertos de Valencia.

Descargar (PDF, 75KB)

Referencias:

YEPES, V. (1995). Maquinaria de movimiento de tierras. Servicio de Publicaciones de la Universidad Politécnica de Valencia. SP.UPV-264. 144 pp.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente n.º 97.439. Ed. Universitat Politècnica de València. 256 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5.

Ciclo de trabajo de un equipo de máquinas

Figura 1. Pala sobre neumáticos cargando dúmper. Imagen: V. Yepes

Se denominará ciclo de trabajo, en su sentido más amplio, a la serie de elementos u operaciones elementales que se suceden para realizar completamente una tarea u operación.

Tiempo del ciclo será el invertido en realizar toda la serie de operaciones elementales hasta completar el ciclo, pudiéndose referir a un recurso o a un conjunto de ellos.





El tiempo del ciclo de una máquina se descompone en varios sumandos:

  1. Tiempo fijo: es la duración de determinadas operaciones que requieren un tiempo determinado como la carga, descarga y maniobras en el caso de una pala cargadora de tierras.
  2. Tiempo variable: es la duración de las operaciones elementales que dependen de determinadas condiciones del trabajo, por ejemplo la distancia en un ciclo de transporte.
  3. Tiempo muerto de inactividad: son tiempos de espera que invierte una máquina en esperar a otra cuando realizan juntas una operación.

Un caso habitual consiste en la utilización de varias máquinas cuyos ciclos individuales de trabajo tienen un intervalo común. Por ejemplo, una cargadora con varios camiones (Figura 1), o bien un equipo de mototraíllas convencionales ayudadas en su carga por un tractor. En estos casos, los ciclos individuales de las máquinas se pueden agrupar formando un ciclo del equipo que se repite periódicamente.

En la Figura 2 se han representado los ciclos de una máquina principal (una cargadora) y los de las máquinas auxiliares a las que sirve (cinco camiones). Se puede observar que, en este caso, la máquina principal presenta un tiempo muerto debido a la falta de un sexto camión. Ello es debido a que el ciclo de la máquina auxiliar no es múltiplo del ciclo de la máquina principal.

Figura 2. Esquema de los ciclos acoplados de máquinas trabajando en equipo. Tiempo muerto en la máquina principal

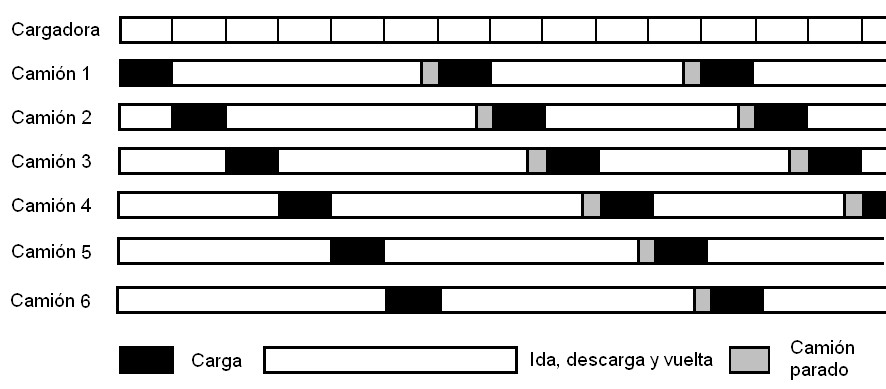

Siguiendo con este ejemplo, si existiese un sexto camión, la cargadora estaría siempre trabajando mientras que los camiones deberían incorporar un tiempo muerto en su ciclo para que éste sea múltiplo del de la cargadora (Figura 3). En este caso, la producción conjunta sería máxima, el plazo de ejecución mínimo pero el coste por unidad de obra sería mayor.

Figura 3. Esquema de los ciclos acoplados de máquinas trabajando en equipo. Tiempos muertos en las máquinas auxiliares

Al recurso que limita la producción de un equipo se le denomina cuello de botella. Su identificación es esencial porque cualquier cambio introducido en el funcionamiento repercutirá en la capacidad de producción del equipo. En la Figura 2 se representa un equipo donde el cuello de botella son los camiones, mientras que en la Figura 3 lo es la cargadora. El recurso que causa el estrangulamiento es el que determina la producción del equipo. Se define como factor de acoplamiento o “match factor” a la relación entre la máxima producción posible de los equipos auxiliares respecto a la máxima producción posible de los equipos principales. El coste más bajo de producción se obtiene para factores de acoplamiento próximos a la unidad, pero por debajo de ella.

Conociendo los tiempos de los ciclos de las máquinas se puede estimar el número necesario de máquinas principales y auxiliares. En efecto, en una unidad de tiempo, por ejemplo 1 hora, el número total de ciclos Nciclos, p que realizan np máquinas principales será:

donde tp es el tiempo del ciclo de la máquina principal.

Análogamente, en una unidad de tiempo, el número total de ciclos Nciclos,a que realizan na máquinas auxiliares será:

donde ta es el tiempo del ciclo de la máquina auxiliar.

Por tanto, como el número de ciclos que hacen las máquinas principales debe ser igual al número de ciclos que realizan las máquinas auxiliares, entonces

Si existen un total de P tipos distintos de máquinas principales y A de máquinas auxiliares, podemos generalizar a la siguiente expresión:

Os dejo el siguiente vídeo sobre el acoplamiento entre máquinas, que espero os sea de interés.

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 256 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5.
