Esto me suena… El viaducto sobre el río Almonte de Garrovillas de Alconétar

Viaducto sobre el río Almonte. Fuente: ADIF

Va siendo ya habitual colaborar de vez en cuando con el periodista José Antonio García Muñoz, conocido como Ciudadano García, sobre temas de ingeniería. Como ya he comentado en alguna entrada anterior, la labor de divulgación de las ciencias, y en particular de la ingeniería, resulta una tarea agradable y enriquecedora.

Hoy hemos hablado acerca del viaducto sobre el río Almonte de Garrovillas de Alconétar (Cáceres) con motivo de haber sido la obra ganadora de los premios anuales a la Excelencia en la Construcción con hormigón que otorga el ACI (American Concrete Institute). Con una longitud total de 996 m, la luz del vano principal es 384 m, que lo convierte en el puente ferroviario más grande de España y en el puente de arco de hormigón para servicio ferroviario de alta velocidad más grande del mundo. Si se compara sólo con puentes de arco de hormigón, fuera del uso ferroviario, es el tercero de mayor luz a nivel mundial; por detrás del puente de Waxian que presenta un arco de 421 m en China y el puente KRK con un arco de 390 m en Croacia. Destaca el uso de hormigón autocompactante de 80 MPa y su construcción monitorizada, que aportó información sobre el comportamiento de la estructura durante la construcción y la entrada en servicio.

Tener la oportunidad de comunicar aspectos de nuestra profesión a más de 300.000 oyentes supone todo un reto, más si lo que se busca es transmitir de forma sencilla y para todo el mundo, aspectos técnicos que, a veces, solo somos capaces de hacerlo con colegas o estudiantes. Insisto, todo un reto y una oportunidad que se agradece.

Os dejo a continuación el audio por si queréis escucharlo. Se grabó en directo, y suena tal cual se hizo. Espero que os guste.

También os dejo un vídeo del procedimiento constructivo, obra de FCC.



Construcción del puente Gerald Desmond, en California

http://www.orfisaikc.com/

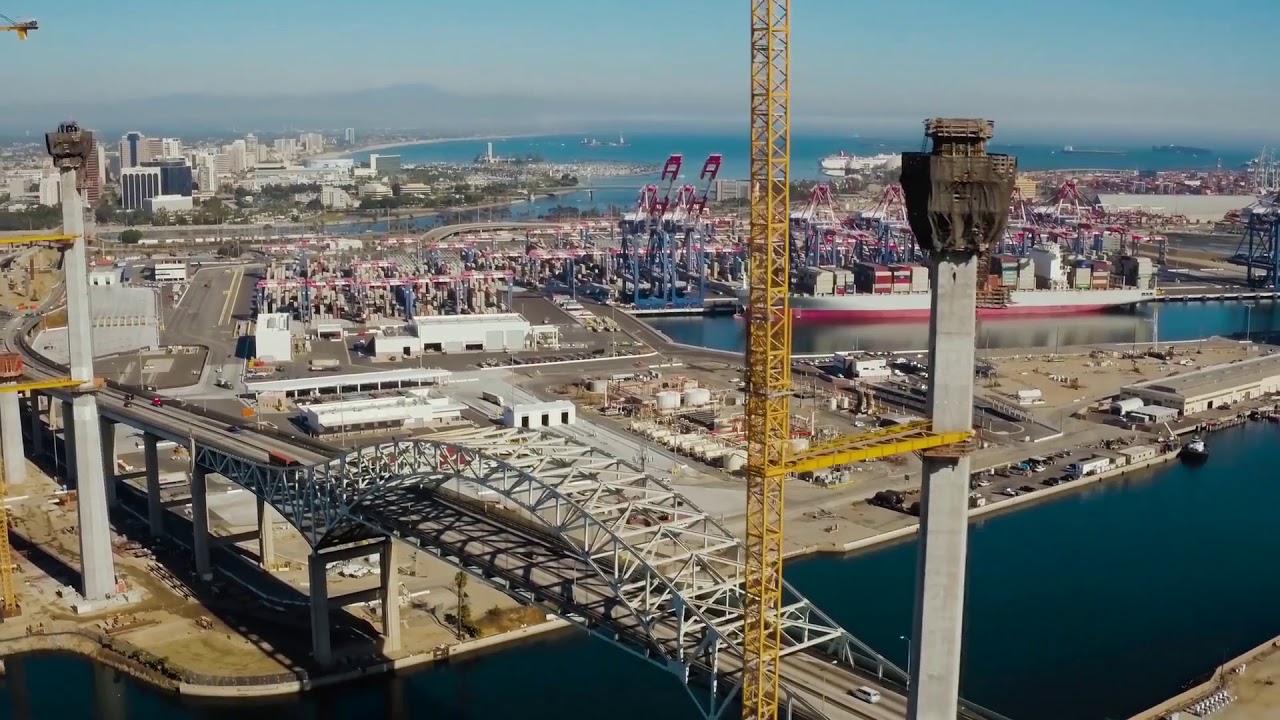

El Departamento de Transportes de California adjudicó a FCC el proyecto para el diseño, sustitución y construcción del obsoleto puente Gerald Desmond en el Puerto de Long Beach, en Los Angeles. El contrato, que FCC abordará en consorcio con la Italiana Impregilo y la local Shimmick, consiste en el diseño y construcción del nuevo puente, que sustituirá al histórico del mismo nombre de la capital californiana.

El anterior puente se construyó en 1968 levantándose sobre el mar unos 45 m, lo que dejaba a los cargueros de la época un margen para pasar por debajo de más de seis veces su tamaño. La construcción de un nuevo puente 18 m más alto que el actual, inmediatamente al norte del antiguo, que será demolido una vez finalice la construcción.

Antiguo puente Gerald Desmond. Wikipedia

A continuación os dejo un vídeo de PROIN3D donde se explica su construcción (realizado para la oferta del Gerald Desmond Bridge de FCC).  A partir de minuto 6:00 se puede ver el funcionamiento de una autocimbra superior. Espero que os guste.

Puente de Vidin-Calafat

Puente de Vidin-Calafat. Wikipedia

El puente de Vidin-Calafat o puente II del Danubio es un puente carretero y ferroviario abierto en junio de 2013 entre las poblaciones de Vidin (Bulgaria) y Calafat (Rumanía). El puente atraviesa el Danubio, constituyéndose en el segundo nexo sobre este río entre ambos países. El puente ha sido diseñado por la ingeniería española Carlos Fernández Casado, , Fomento de Construcciones y Contratas (FCC) se hizo cargo de levantar el puente y la vía ferroviaria a un coste aproximado de 225 millones de euros, mientras que el acceso a la plataforma corrió a cuenta de la también empresa española Azvi. Consta de tres partes claramente diferenciadas: el viaducto de acceso para el ferrocarril, en tierra. Las dos restantes suponen la construcción de un puente de dovelas prefabricadas, de 13 vanos, con luces entre 80 m en el canal no navegable y 180 metros en el canal navegable.

La construcción comenzó oficialmente el 13 de mayo de 2007. Es el mayor proyecto de construcción búlgaro, el segundo puente sobre el Danubio, tiene una longitud total de 1.951 m.  Consiste en la construcción de un puente combinado para tráfico rodado y ferroviario, que consta de cuatro carriles, ferrocarril de vía sencilla, carril bici y dos aceras para peatones y servicio y adicionalmente la construcción de las infraestructuras necesarias para el tráfico rodado y ferroviario, que incluyen una nueva estación de mercancías, 17 nuevos kilómetros de ferrocarril, la rehabilitación de la estación de pasajeros existente y la ejecución de siete enlaces a distinto nivel.

Hasta ahora, las dos ciudades estaban únicamente comunicadas por un ferry que no partía hasta que no se completaba el pasaje. El trayecto y los trámites aduaneros suponían hasta tres horas de tiempo que con el nuevo puente se verán reducidas a menos de quince minutos.

Os dejo varios vídeos explicativos de este puente. Espero que os gusten.





Participación española en la construcción del Metro de Riad

El Metro de Riad es un sistema de transporte rápido actualmente en construcción en la capital de Arabia Saudí, formando parte del denominado Proyecto de Transporte Público de Riad (RPTP, por sus siglas en inglés). Su realización servirá para acompañar a una reestructuración del transporte público de la ciudad, que lo convertirá en la columna vertebral del mismo. Comprende la construcción de un metro, un sistema de autobuses, así como infraestructuras y otros servicios asociados en la ciudad, convirtiéndose en el proyecto de transporte público más grande del país. El metro constará de seis líneas, para un total de 175 km, dando servicio al centro de la ciudad, al aeropuerto y al distrito financiero.

El proyecto del metro de Riad está dividido en tres paquetes que han sido adjudicados a consorcios internacionales: uno liderado por el grupo italiano Ansaldo STS, otro por el grupo americano Bechtel y por el español FCC. Este megaproyecto requerirá 600.000 toneladas de acero, 4,3 millones de metros cúbicos de hormigón, 176 kilómetros de vías, más de 30.000 puestos de trabajo y tendrá un coste total de 16.300 millones de euros. Constará de 85 estaciones y tendrá vagones con aire acondicionado divididos en 3 clases y que operarán sin conductor.

En un vídeo de PROIN3D se presenta esta megaconstrucción.

Un consorcio liderado por Fomento de Construcciones y Contratas (FCC) se ha adjudicado la construcción de tres líneas del metro de Riad, gracias a un contrato valorado en 6.070 millones de euros. Según la compañía, se trata del mayor contrato internacional de la historia de la construcción española. El consorcio que lidera FCC, integrado también por la coreana Samsung, las francesas Alstom y Setec, la holandesa Strukton, Freyssinet Saudi Arabia y la españolaTypsa, construirá las líneas 4, 5 y 6 del metro de Riad, el más grande del mundo en proyecto con 176 kilómetros de longitud. El plazo de ejecución de las obras será de cinco años y su construcción dará empleo a más de 15.000 personas y unos 500 puestos de trabajo podrían ser para españoles, según el presidente de la compañía. El lote logrado por el consorcio consiste en el diseño y la construcción de las líneas 4 (naranja), 5 (amarilla) y 6 (púrpura), que constarán de 25 estaciones para las que serán necesarios un total de 64,6 kilómetros de vías de metro, 29,8 kilómetros de viaductos, 26,6 kilómetros de vías subterráneas y 8,2 kilómetros de vías de superficie.

Parte española del proyecto del Metro de Ryad. Infografía: El País

A continuación os dejo un vídeo realizado por la empresa PROIN3D donde se explica en detalle cómo será la propuesta para el pozo de ataque central y su proceso constructivo para la estación 5B3 de la línea 5. Esta línea corre bajo tierra en un túnel excavado a lo largo de King Abdulaziz Street, entre el rey Abdulaziz Centro Histórico y la Base Aérea Riyadh, antes de conectar con el rey Abdullah Road. La longitud de la línea es de aproximadamente 12.9 km (8,0 millas) y cuenta con 10 estaciones, además de 2 estaciones de transferencia con las líneas 1 y 2.

Presa de Casasola, Málaga

El Embalse de Casasola es un embalse situado en el término municipal de Almogía,  a 19 km del centro urbano de Málaga. Casasola tiene una capacidad de 23’45 hm³ y una superficie de 112 ha. Afecta a una longitud de 6 km del río Campanillas, afluente del Guadalhorce sobre el que se encuentra situado. Este embalse tiene como objetivo la laminación de las avenidas para proteger la barriada de Campanillas,  contribuyendo a la defensa del tramo final del Guadalhorce disminuyendo su aportación a este río, y el refuerzo del abastecimiento de la ciudad de Málaga, con agua de excelente calidad.

La presa que forma el embalse es un arco de gravedad de tres radios, con una altura máxima sobre cimiento de 76 m y una longitud de coronación de 240 m.  Su periodo de construcción fue entre los años 1995 y 1998. El volumen total de hormigón es ligeramente superior a 200.000 m3.

Os recomiendo el siguiente enlace de Continue reading “Presa de Casasola, Málaga”

Procedimiento constructivo de una terminal de contenedores en Cádiz

La construcción de una terminal de contenedores requiere la suma de procedimientos constructivos variados y complejos que deben ser coordinados adecuadamente en un entorno complejo como es el marino: dragados, escollera, cajones flotantes, hormigón sumergido, rellenos, precarga de suelos, etc.

El proyecto adjudicado de una terminal de contenedores en Cádiz, por un importe de 91 millones de euros, comprende en una primera fase el desarrollo de una nueva terminal con una superficie de 22 ha, con una longitud de muelle de 590 m, un dique de abrigo de 320 m y un calado de 16 m. La nueva terminal se ubicará entre el dique de Levante y el muelle número 5 de Navantia y el plazo de ejecución previsto es de tres años y medio.

El proyecto adjudicado combina los sistemas constructivos de escollera, cajones y bloques cúbicos de hormigón e incluye el dragado de las zonas colindantes necesarias para las maniobras de los buques y aseguramiento del calado. Entre las magnitudes que ilustran las dimensiones del proyecto destacan que  el dragado de 3,2 millones de metros cúbicos; más de 100.000 metros cúbicos de hormigón y un total de 8.000 bloques cúbicos de 12 toneladas cada uno, además de 1,1 millones de materiales procedentes de cantera; y más de 4 millones de kilos de acero.

Para tener una visión general de estos trabajos, os dejo una magnífica animación en 3D de la empresa Proin 3D para la propuesta ganadora que el grupo ACCIONA-FCC Construcción propuso para la ejecución de la Nueva Terminal de Contenedores de Cádiz.

Continue reading “Procedimiento constructivo de una terminal de contenedores en Cádiz”
