Hormigón proyectado: gunitado

https://www.pavireal.es/hormigon-gunitado/

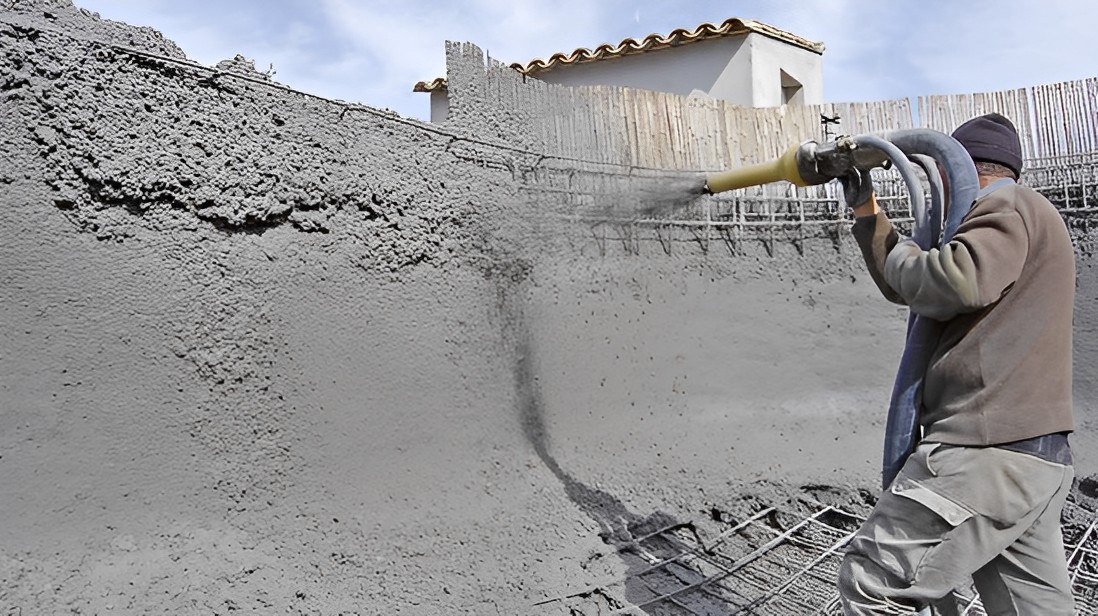

La técnica del gunitado, también conocida como hormigón proyectado, es un sistema constructivo que consiste en proyectar hormigón o mortero con un «cañón» (o manguera a alta presión) sobre cualquier tipo de superficie, inclusive la tierra. Su objetivo es construir un muro continuo, con mayor resistencia y menor espesor, para soportar y contener la presión ejercida por el terreno, con cualquier tipo de pendiente, ofreciendo una impermeabilización óptima gracias a su baja porosidad. Una de las grandes ventajas respecto al hormigón tradicional es que no precisa compactación (tampoco el autocompactante), por lo que se puede adaptar a superficies de todo tipo y geometría. La velocidad de impacto es la que compacta inmediatamente el material. En la actualidad, el hormigón proyectado es un elemento indispensable en los procedimientos de sostenimiento y revestimiento estructural de túneles y taludes.

Este hormigón se llamó originalmente «gunite» o «gunita» cuando Carl Akeley diseñó un duplicado de pistola de cemento de cámaras en 1910. Su aparato neumático aplicaba una mezcla de cemento y arena a gran velocidad sobre la superficie prevista. El desarrollo de la gunita en Europa siguió a EE. UU. cuando un ingeniero de la empresa CEMENT-GUN CO. americana fundó la TORKRET GmbH en 1921, utilizándose entonces la gunita en reparaciones de muros defectuosos y, en mucho menor medida, en el revestimiento de túneles y galerías.

Podemos distinguir tres procesos distintos de gunitado: mezcla seca, mezcla húmeda y mezcla semihúmeda. En el proceso de mezcla seca, se introduce y se mezcla el agua necesaria en la boquilla de aplicación, y el material seco de cemento (cenizas, escorias, humo de sílice, etc.) y los agregados se entregan a través de la pistola. El proceso de mezcla húmeda emplea hormigón que ha sido entregado y está bien mezclado, con exclusión de los aceleradores necesarios. Los ingredientes suelen entregarse en camiones mezcladoras de hormigón, listos, como se hace con el hormigón normal. La dosificación de cemento oscila entre 300 y 375 kg/m³, con relaciones agua/cemento de alrededor de 0,40 y 0,56, con la limitación del tamaño máximo de árido, que generalmente es inferior a los 10 mm, en función del tamaño de la manguera y la boquilla empleadas.

Os dejo varios vídeos sobre cómo se aplica la técnica. Espero que os gusten.

También os dejo el siguiente artículo por si os resulta de interés.

Descargar (PDF, 1.39MB)

Referencias:

ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.

BUSTILLO, M. (2008). Hormigones y morteros. Fueyo Editores, Madrid, 721 pp.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

FERNÁNDEZ CÁNOVAS, M. (2004). Hormigón. 7ª edición, Colegio de Ingenieros de Caminos, Canales y Puertos. Servicio de Publicaciones, Madrid, 663 pp.

GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València, 189 pp.

TIKTIN, J. (1998). Procesamiento de áridos: instalaciones y puesta en obra de hormigón. Universidad Politécnica de Madrid. Escuela Técnica Superior de Ingenieros de Caminos, Canales y Puertos. Madrid, 360 pp. ISBN: 84-7493-205-X.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Barreras dinámicas en la protección de taludes

Figura 1. Barrera dinámica http://www.geotalud.es/barreras.php

Las barreras dinámicas están formadas por una estructura de geometría variable diseñada para detener bloques de gran tamaño que se desprenden de un talud. Estos sistemas se fundamentan en la absorción de impactos mediante la progresiva disipación de su energía cinética, convirtiéndola en trabajo de frenado. Para ello se dispone una malla de cables de acero montada sobre postes metálicos articulados en su base, a los que van unidos cables de disipación de energía, que son los que efectúan la detención. Las pantallas dinámicas para la retención de rocas en laderas inestables están formadas por una red de intercepción, postes anclados al terreno, cables de conexión y elementos disipadores de energía. Estos elementos, gracias a su capacidad de deformación, permiten que el sistema soporte una gran energía de impacto. Durante el impacto, el sistema asegura que la energía de la caída de las rocas sea disipada, impidiendo movimientos adicionales.

En el mercado existen en la actualidad barreras cuyo rango de capacidad de absorción de energía varía entre 250 kJ y 3.500 kJ, con capacidades aún mayores que pueden llegar a 5.000 kJ, 8.600 kJ y 10.000 kJ, según la norma ETAG27. Para que os hagáis una idea, un bloque de 1 m³, que puede pesar 2,5 t, en caída libre desde 100 m, desarrolla una energía cinética de unos 2500 kJ. El 16 de octubre de 2017 en Walenstadt, St. Gallen/Suiza, una barrera de protección contra la caída de rocas de la empresa suiza Geobrugg logró soportar una energía de impacto de 10.000 kJ. Un nuevo récord mundial.

Figura 2. Barrera tipo Debris Flow, para la detención de flujos de escombros y lodo. http://www.mallatalud.com/obracivil/iberobarrera.php

Os dejo algunos vídeos explicativos de este sistema de protección y estabilización de laderas.

En este vídeo podemos ver una prueba de detención de una masa de 20 toneladas mediante un sistema de la firma Geobrugg.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Los movimientos de ladera. Ahora Guatemala

https://robertoaugustorivas.files.wordpress.com

Hoy, 3 de octubre de 2015, nos desayunamos con una catástrofe que, de forma sistemática sacude una y otra vez. Se trata de las decenas de muertos y cientos de desaparecidos del movimiento de ladera ocurrido en Guatemala. Es, por tanto, una oportunidad para difundir este tipo de fenómeno para ver si, de una vez por todas, se toman las medidas preventivas necesarias.

Un movimiento de ladera es un desplazamiento de una masa de rocas o tierras hacia el exterior de la misma con un componente descendente inducido por la acción de la gravedad. Se trata de una importante amenaza para la población y sus bienes que a menudo se infravalora. Así, en Estados Unidos se producen entre 25 y 50 muertes al año, con pérdidas valoradas en unos 310 millones de dólares. Los terribles terremotos que han azotado Nepal nos han recordado la tragedia que suponen los corrimientos de tierras y las víctimas que conllevan. Este fenómeno debe tenerse en cuenta en la planificación territorial, tanto urbanística como en la implantación de infraestructuras.

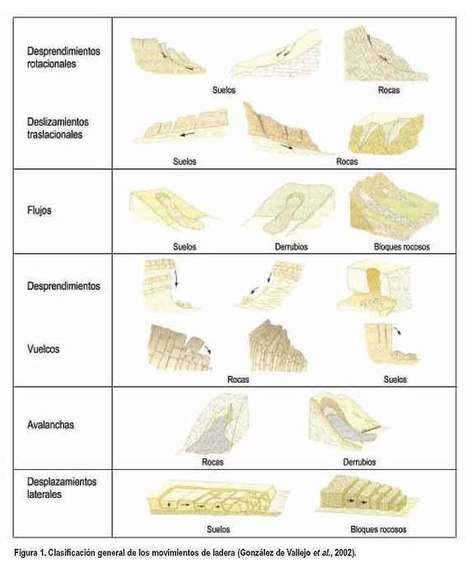

Existen muchas clasificaciones de los movimientos de ladera. Sin embargo, podemos distinguir algunos de ellos:

  • Caída o desprendimiento: caída libre de bloques, cantos, gravas, etc. La caída de material se produce fragmento a fragmento.
  • Vuelco: rotación hacia el exterior de una masa de roca, derrubios o suelo sobre un pivote o bisagra en la ladera.
  • Deslizamiento: movimiento del material a lo largo de una superficie de cizalla (corte) reconocible. Se clasifican a su vez en rotacionales o traslacionales.
  • Flujo: movimiento en el que las partículas individuales de material viajan separadas dentro de la masa que se mueve. Según los materiales pueden ser debris-flow, mud-flow y sand-flow.

HtnwEICxXduigPp63mWBUjl72eJkfbmt4t8yenImKBVvK0kTmF0xjctABnaLJIm9

Para disminuir las probabilidades de que este riesgo se materialice, es necesario llevar a cabo una serie de medidas preventivas basadas principalmente en la utilización de estructuras de ingeniería como protección. Existen dos clases:

  • Protección estructural activa: Dentro de la protección activa se encuentran las redes, los muros de contención, las mallas metálicas, los anclajes y cualquier protección que ejerza una acción sobre el elemento inestable para fijarlo.
  • Protección estructural pasiva: Engloba a las barreras dinámicas y a cualquier estructura que no evite que se desencadene el suceso, pero sí lo retenga antes de que llegue a cualquier población amenazada.

En el siguiente vídeo de la universidad de La Laguna, el profesor Abel López nos explica las amenazas geológicas y geomorfológicas que supone un movimiento de ladera.

En estos otros vídeos podemos ver algunos deslizamientos de ladera, algunos realmente espectaculares.

En este otro vídeo, vemos cómo el Gobierno de El Salvador comunica los riesgos a las personas este tipo de riesgo.











Mallas de triple torsión para la protección de taludes

Malla triple torsión reforzada con cable de acero galvanizado y bulones de anclaje con placa y tuerca. http://gesprotal.com/malla-reforzada-con-cable/

Las mallas de triple torsión cubren la totalidad de la superficie de un talud que pueda presentar desprendimientos, impidiendo la salida de cualquier fragmento rocoso al exterior. La malla se sujeta en la coronación del terraplén mediante correas de anclaje, lastrándose en el pie del mismo con barras de acero o gaviones. Además, se recomienda disponer puntos de anclaje cada 2 o 3 m a lo largo del talud para ajustar la malla al terreno, aunque no excesivamente para evitar bolsas de acumulación de fragmentos. El material desprendido se queda atrapado o acumulado en el pie del talud, en un espacio previsto para ello.

Os dejo varios vídeos donde podéis ver los trabajos de colocación de este tipo de protección de taludes.
