El desastre del embalse del Vajont (Italia)

El valle de Vajont tras el derrumbe del monte Toc que causó el desastre. Wikipedia

La presa de Vajont fue construida en 1961 en los Pre-Alpes italianos, a unos 100 km al norte de Venecia. Era una de las presas más altas del mundo, con 262 m de altura, 27 m de grosor en la base y 3,4 m en la cima. Desde el principio, los técnicos ya detectaron problemas de corrimientos de tierras, por lo que recomendaban no llenar el embalse por encima de un determinado nivel de agua. El 9 de octubre de 1963, a las 22.39 h, el tercer llenado del depósito produjo un gigantesco deslizamiento de unos 260 millones de m³ de tierra y roca, que cayeron en el embalse, prácticamente lleno, a unos 110 km/h. El agua desplazada resultante hizo que 50 millones de m³ de agua sobrepasaran la presa en una ola de 90 m de altura. A pesar de ello, la estructura de la presa no recibió daños importantes. La tragedia podría haber sido aún mayor si la presa se hubiera derrumbado, vertiendo otros 50 millones de m³ que, a pesar de todo, permanecieron embalsados. El formidable tsunami consecuencia del deslizamiento destruyó totalmente el pueblo de Longarone y las pequeñas villas de Pirago, Rivalta, Villanova y Faè. Varios pueblos de los territorios de Erto y Casso y el pueblo de Codissago, cerca de Castellavazzo, sufrieron daños importantes. Murieron unas 2000 personas. Los destrozos fueron causados exclusivamente por el desplazamiento de aire al explotar la ola en los pueblos colindantes.

Animación del deslizamiento. Fuente: http://ireneu.blogspot.com.es

¿Cómo pudo suceder un desastre de tales proporciones? ¿Se pudo evitar? Es mucha la información en distintas webs sobre la tragedia de Vajont. Nos pone en guardia sobre los límites de la técnica y del sentido común. Desgraciadamente, se ha convertido en un ejemplo de cómo el ser humano decidió retar a la naturaleza, quien le avisó de lo que podía suceder. Sin embargo, cuando los responsables decidieron mirar hacia otro lado, el desastre llegó con sus mayores consecuencias. Este es un buen ejemplo de estudio de caso, tanto desde el punto de vista técnico como ético.

En el siguiente enlace podéis descargaros un artículo de 1964 de José Mª Valdés sobre algunas meditaciones acerca de esta catástrofe. Se trata de una conferencia pronunciada el 24 de abril de ese año en el Centro de Estudios Hidrográficos de la Dirección General de Obras Públicas: http://ropdigital.ciccp.es/pdf/publico/1964/1964_tomoI_2991_01.pdf

En un documental emitido por el canal Historia, una de las víctimas relata que un ingeniero dijo a su abuela: “Recuerde que la presa no se caerá porque está muy bien hecha, pero la montaña cederá, y acabarán atrapados como ratas”. A continuación os dejo varios de estos vídeos al respecto para la reflexión.

La presa Hoover

¿Quién se atreve a construir infraestructuras en época de crisis? La Gran Depresión americana no supuso impedimento para realizar una de las obras de infraestructuras más importantes del mundo en aquel momento: la Presa Hoover.

La Presa Hoover es una presa de hormigón de arco-gravedad, ubicada en el curso del río Colorado, en la frontera entre los estados de Arizona y Nevada (EE. UU.). Está situada a 48 km al sureste de Las Vegas. La presa tiene una altura de 221,4 m y una longitud de 379,2 m. Se tuvieron que emplear 3,33 millones de metros cúbicos de hormigón, conformando un grosor en la base de 200 m y de solo 15 m en coronación. El nombre de la presa se debe a uno de sus impulsores, Herbert Hoover, que llegó a ser Presidente de Estados Unidos. La construcción comenzó en 1931 y fue completada en 1936, dos años antes de lo previsto. El lago creado aguas arriba recibe el nombre de Lago Mead, en honor de Elwood Mead, ingeniero que previó la necesidad de la presa.

El día 11 de marzo de 1931 se firmó el contrato de arrendamiento a seis empresas constructoras para la creación de la Hoover Dam. Durante los siguientes cinco años, un total de 21.000 hombres trabajaron sin cesar para producir la que sería la presa más grande de su tiempo, así como una de las mayores estructuras hechas por el hombre en el mundo. Antes de dar comienzo a los trabajos sobre el terreno había que resolver no únicamente la cuestión del transporte de materiales, sino también la organización de las plantillas de obreros, que se encontrarían en una zona situada en pleno desierto, aún más inhóspita por el hecho de que la construcción de la presa debía iniciarse a 224 m bajo el borde del cañón.

Se construyeron dos ataguías para aislar y proteger la obra de las inundaciones. Tras completar los túneles del lado de Arizona y de desviar el río, lo trabajos adquirieron un ritmo más rápido. La excavación de la presa se realizó sobre roca sólida, retirándose un total de unos 1.150.000 m³ de material. Para desviar el flujo del río alrededor de la obra de construcción, se construyeron cuatro túneles de derivación por las paredes del cañón de 17 m de diámetro, dos sobre el lado de Nevada y dos sobre el lado de Arizona. Su longitud total de los túneles fue de casi 4880 m.

En la construcción de la presa se tuvo que afrontar un problema muy importante, que era disipar el calor producido por el curado del hormigón. Los ingenieros calcularon que si la presa fuera construida en un solo bloque, el hormigón habría necesitado 125 años para enfriarse a temperatura ambiente. Las tensiones resultantes habrían agrietado la presa y esta se habría destruido. Por ello su construcción se hizo en ménsulas trapezoidales y se tuvo que acelerar la refrigeración del hormigón con tubos de acero de una pulgada por donde circulaba el agua del río. Según se enfriaban los bloques, las tuberías de refrigeración se cortaban y se rellenaba de lechada. En total hicieron falta casi 1.000 km de tuberías para enfriar toda la estructura.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Qué es una central hidroeléctrica?

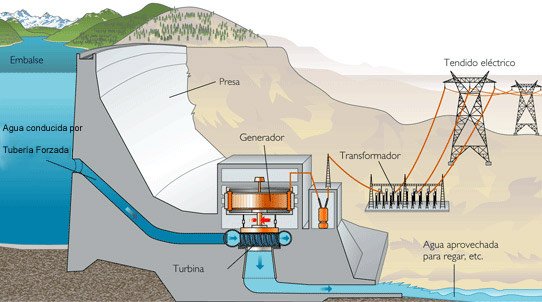

En una central hidroeléctrica se utiliza energía hidráulica para la generación de energía eléctrica. Estas centrales aprovechan la energía potencial gravitatoria que posee la masa de agua de un cauce natural en virtud de un desnivel, también conocido como salto geodésico. El agua en su caída entre dos niveles del cauce se hace pasar por una turbina hidráulica, la cual transmite la energía a un generador donde se transforma en energía eléctrica.

Podemos clasificar las centrales hidroeléctricas en tres tipos: de embalse, fluyentes o de pasada, y de bombeo:

En las centrales de embalse, el esquema funcional incluye una presa, que intercepta la corriente de agua y permite que se acumule el agua alcanzando la misma una determinada cota o altura. El agua fluye del embalse, por acción de la gravedad, viaja a través de una tubería de descarga hasta las máquinas de la central, donde mediante turbinas hidráulicas se produce la electricidad en alternadores.
Las centrales fluyentes o de pasada. Estas funcionan igual que las centrales hidroeléctricas de embalse, pero no tienen capacidad de almacenamiento del agua.
Las centrales reversibles o de bombeo, constan de dos embalses situados a distintas cotas y sus máquinas tienen la peculiaridad de poder funcionar indistintamente como turbinas y como bombas. En los momentos en que el sistema eléctrico demanda más electricidad, el agua del embalse superior se turbina al embalse inferior generando electricidad. Cuando la demanda de energía eléctrica es baja, el agua es bombeada al embalse superior.

Pero quizás sea mejor ver unos vídeos explicativos sobre el tema. Espero que os gusten.

http://externo.canalendesa.tv/index_acc.php?idioma=esp&MetaDataID=16506

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de la presa de Aldeadávila (Salamanca)

Hoy, 17 de octubre de 2014, se cumplen 50 años de la inauguración oficial de la presa de Aldeadávila. Un hito de la ingeniería civil española. No podíamos dejar pasar la ocasión para recordar esta obra en nuestro blog.

El embalse, la central y la presa de Aldeadávila (también conocida como salto de Aldeadávila) son una obra de ingeniería hidroeléctrica construida en el curso medio del río Duero, a 7 km de la localidad de Aldeadávila de la Ribera (Salamanca). La presa es un arco de gravedad de hormigón de 139,50 m de altura. Constituye la central hidroeléctrica más importante de España en cuanto a potencia instalada y de producción. El conjunto de los trabajos realizados para llevar a cabo esta infraestructura tuvieron lugar entre 1956 y 1963. Dispone de un aliviadero de superficie con ocho compuertas de segmento de 14,00 m por 8,30 m. Además, posee un túnel aliviadero con dos compuertas tipo segmento de 12,50 m x 9,70 m.

Construida entre los años 1958 y 1965 -justo tras el periodo de autarquía y al comienzo de la apertura española al exterior-, se trata de una de las presas más emblemáticas de la Ingeniería de Presas tanto a nivel español como a nivel mundial. Es conocido el rodaje de las tomas iniciales y finales de la película Doctor Zhivago, en julio de 1965 en la presa.

Os dejo el siguiente enlace para que tengáis más detalles de la obra: http://ropdigital.ciccp.es/pdf/publico/1964/1964_tomoI_2988_21.pdf. Además, aunque los vídeos son antiguos, os los paso para ver los procesos constructivos de la época. Espero que os gusten.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La presa de Jawa, posíblemente la más antigua documentada

Sistema hidráulico de Jawa (Jordania). https://historiacivil.wordpress.com/2012/09/28/presa-de-jawa/

¿Una presa en la Edad del Bronce? Como vamos a comprobar a continuación en este breve artículo, resulta sorprendente ver cómo en aquella época se empezaron a manejar, de forma totalmente intuitiva, conceptos básicos en ingeniería de presas como el de núcleo, impermeabilización, etc. Lo cierto es que, hace 5000 años, apareció una ciudad en medio del desierto que pudo tener perfectamente 2000 habitantes y cuya supervivencia se debió a una gestión inteligente del agua. Y cuya desaparición ocurrió cuando este sistema de suministro sucumbió.

Siempre resulta arriesgado afirmar cuál ha sido la primera vez que alguien ha hecho algo. Lo mismo ocurre con las construcciones, y en particular, las presas. En este caso, vamos a dedicar unas líneas a las presas más antiguas conocidas, localizadas en Jawa, a unos 100 km al nordeste de la capital jordana de Ammán. Se trata de un sistema de suministro de agua que se construyó alrededor del 3000 a.C. que tuvo un breve pero intenso esplendor en aquella época. Realmente se trataba de cinco embalses, con una capacidad conjunta próxima a 46.000 m³, capaces de generar un espacio habitable en medio del desierto. La idea era captar las escorrentías de lluvias en los cortos inviernos y de las pequeñas cuencas hidrográficas a través de Wadi Rajil, que alcanza a recoger 2.000.000 m3 en la actualidad y es probable suponer que en el pasado manejaban los mismos volúmenes, de los cuales solo el 3% s distribuía para la ciudad de Jawa.

Pero quizá lo que más nos interesa, por ser una construcción innovadora en su momento, es la presa mayor, de gravedad. Las presas y canales, aunque rudimentarias para los estándares modernos, estaban más allá de la capacidad de los agricultores y fueron construidas por sociedades organizadas en comunidad. Otras obras de gran escala, incluyeron sistemas de diques para minimizar los daños de las inundaciones. Su construcción se basa en una estructura de dos muros de mampostería seca con un núcleo de tierra. Tenía una altura de 4,50 m, una longitud de 80 m en coronación y un grosor en el núcleo de la presa de 2 m. En el frente del talón, aguas arriba de la presa, se dispuso una capa impermeable. La estabilidad de la estructura se consiguió con un terraplén aguas abajo. La elevación de la presa un metro más fue siguiendo los mismos principios, aunque el ancho del núcleo de tierra se incrementó a unos 7 m. Se dispuso un relleno de roca detrás del muro de aguas arriba para facilitar el drenaje durante el vaciado del embalse. De esta manera la pared fue protegida contra los riesgos de presiones traseras del agua.

Sección transversal de la presa Jawa. https://historiacivil.wordpress.com/2012/09/28/presa-de-jawa/

Por razones aún desconocidas, la ciudad sucumbió tan rápido como creció, quizá víctima de su propio éxito, por una presión demográfica excesiva sobre los sistemas de abastecimiento de agua.
