Planificación de la Perforación Horizontal Dirigida (PHD)

http://www.treltec.com/
http://www.treltec.com/

Al igual que ocurre con cualquier procedimiento constructivo, la PHD tiene sus etapas de planificación, ejecución y control (Pellicer et al., 2014). El proceso de instalación de una tubería o canalización mediante PHD comienza con un estudio previo con el objeto de elegir la mejor máquina y útiles para un caso concreto. Se incluye la topografía de la zona y un estudio geotécnico que determine el tipo de terreno. No menos importante es detectar con precisión los servicios existentes en el subsuelo mediante un georadar e incluso analizar rutas alternativas. A continuación se debe adecuar la zona de trabajo para el emplazamiento de los equipos, tanto en el inicio de la perforación como en la salida. No se debe subestimar la planificación. Por cada día de trabajo de campo debería dedicarse un mínimo de dos días de planificación.

La etapa de estudios previos debería centrarse en dos aspectos que se consideran fundamentales:

1. La naturaleza intrínseca del proceso de construcción que implica:

  • El corte de las formaciones del suelo y su incorporación a los fluidos de perforación
  • El mantenimiento continuo y estable de las paredes de la perforación
  • El transporte del detritus suspendido en la mezcla para permitir la instalación de la tubería



2. El trazado de la perforación, que deberá centrarse en el obstáculo a cruzar, considerando especialmente las condiciones geotécnicas e hidrológicas (ver Figura), así como identificar el radio de curvatura de las barras de perforación y los esfuerzos máximos admisibles.

Esquema
Figura. Esquema de perforación PHD. Fuente: Guía Técnica Colombiana GTC 231

Os dejo a continuación un vídeo explicativo que espero sea de vuestro interés.

Referencias:

IbSTT Asociación Ibérica de Tecnología SIN Zanja (2013). Manual de Tecnologías Sin Zanja.

Pellicer, E., Yepes, V., Teixeira, J.C., Moura, H.P., and Catalá, J. (2014). Construction Management. Wiley Blackwell, 316 pp.

Yepes, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.

Yepes, V. (2015). Aspectos generales de la perforación horizontal dirigida. Curso de Postgrado Especialista en Tecnologías Sin Zanja, Ref. M7-2, 10 pp.

La tecnología SIN zanja. Un ejemplo de innovación en ingeniería.

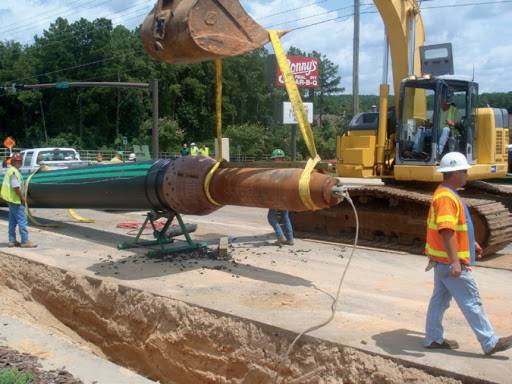

Pipe Bursting

La tecnología sin zanja, o trenchless en inglés, constituye una nueva forma de construir que utiliza de forma masiva las nuevas técnicas disponibles para instalar o reparar conducciones sin necesidad de abrir las molestas y muchas veces inseguras zanjas. Todos sufrimos constantemente las obras en nuestras ciudades, siendo una inmensa mayoría las provocadas por ampliaciones, mantenimiento o cambios en las conducciones que llevan las instalaciones básicas de la ciudad: fibra óptica, gas, agua, teléfono, etc.

En muchos posts anteriores he ido desgranando algunas de las técnicas más importantes en este campo. Podéis ver algunos ejemplos en: http://procedimientosconstruccion.blogs.upv.es/?s=trenchless En la Escuela de Ingenieros de Caminos de Valencia, desde el último cambio en los programas de estudio que llevaron a los nuevos grados de ingeniería civil, se ha incorporado al temario de las asignaturas de Procedimientos de Construcción estas nuevas técnicas trenchless.

Pues bien, recientemente he sido invitado como profesor al Curso de Posgrado: Especialista en tecnologías sin zanja organizado por la Asociación Ibérica de Tecnología SIN Zanja, la Fundación Gómez Pardo, la Universidad Politécnica de Madrid y la Escuela Técnica Superior de Ingenieros de Minas y Energía. Es un curso que se puede hacer de forma presencial y/o on-line, con numerosas becas a estudiantes y recién graduados. Cuenta con la participación de especilistas en la materia y empresas dedicadas a esta técnica, con seminarios y demostraciones prácticas. Os dejo a continuación información por si os interesa. Empezamos el 14 de octubre de 2015.



Descargar (PDF, 126KB)

Descargar (PDF, 475KB)



Perforación dirigida horizontal

perforacionLa perforación dirigida horizontal es un método de perforación empleado para la instalación de tuberías que evita la apertura de zanjas a cielo abierto minimizando el movimiento de tierras. Se utiliza fundamentalmente para la instalación de líneas de comunicación (fibra óptica, cables de datos), líneas eléctricas, gaseoductos, oleoductos y conducciones de agua a presión.

Esta tecnología opera mediante una máquina que perfora el suelo a lo largo de toda la trayectoria de la instalación, siendo orientada y seguida desde la superficie mediante un localizador que indica la posición, sin necesidad de pozos verticales, ya que la obra comienza desde la superficie.

El procedimiento constructivo se puede describir de la siguiente forma: una vez instalada la máquina para que la cabeza de perforación se introduzca en el suelo, se procede a lo siguiente: (1) ejecución de la perforación guía o piloto, (2) ampliación del diámetro de la perforación piloto mediante los escariadores adecuados, y (3) instalación de la tubería en el interior de la perforación realizada.



Os paso varios vídeos para que podáis ver la ejecución de este procedimiento constructivo. En el primero veremos la PDH de mayor longitud y tamaño realizada hasta la fecha. Se realizó en Alcira (Valencia) en el 2007. Se trataba de la instalación de una nueva conducción para el abastecimiento de agua potable. Espero que os gusten.

 Referencias:

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.
