Recomendaciones sobre productos y sistemas para la protección superficial del hormigón

Figura 1. https://www.molins.es/construction-solutions/reparacion-y-proteccion-del-hormigon/

La protección superficial del hormigón no solo responde a una necesidad estética, sino que cumple un papel crucial en la durabilidad y conservación de las estructuras de hormigón expuestas a condiciones ambientales adversas o a demandas estructurales específicas. Factores como la exposición ambiental y las propiedades deseadas del hormigón influyen en la selección de los productos y sistemas más adecuados para su protección. Estos sistemas se aplican con el objetivo de prevenir la degradación o mejorar ciertas características de la superficie del hormigón. Este artículo describe las principales recomendaciones basadas en la norma UNE 83703:2023, y se centra en productos y sistemas destinados a proteger la superficie del hormigón, incluyendo impregnaciones, revestimientos y otros métodos, en función de diferentes tipos de agresión ambiental o necesidades de mejora física.

1. Productos para la protección superficial del hormigón

Antes de seleccionar un producto o sistema de protección, es fundamental comprender los principios en los que se basan los métodos de protección superficial. Los siguientes principios resumen las estrategias empleadas para proteger el hormigón frente a diversos tipos de agresiones: Protección contra la penetración, control de la humedad y resistencia a agentes químicos.

Los productos para la protección superficial del hormigón varían en función de los métodos y tratamientos empleados. Estos productos, que pueden presentarse en forma líquida o plástica, se endurecen o se secan a temperatura ambiente. A continuación, se detallan las principales categorías:

Impregnación hidrófoba: consiste en la aplicación de productos líquidos de baja viscosidad que penetran en los poros del hormigón sin formar una película superficial. El objetivo es crear una superficie repelente al agua sin afectar a la permeabilidad al vapor. Los productos más utilizados son los oligómeros de siloxanos y las microemulsiones de silanos.
Impregnación: su objetivo es rellenar los poros del hormigón y reducir su porosidad superficial. Los productos empleados suelen estar basados en aglutinantes similares a los usados en revestimientos, y proporcionan una mayor adherencia para aplicaciones posteriores.
Revestimientos: forman una película continua sobre la superficie del hormigón para prevenir el deterioro. Pueden tener un espesor que va desde los 0,1 mm hasta los 5 mm, o incluso más en aplicaciones específicas. Los revestimientos pueden estar basados en polímeros en dispersión acuosa, en disolución o en polímeros reactivos que no requieren disolventes. Estos pueden ser de varios tipos, como revestimientos flexibles o rígidos. En función de las necesidades, algunos revestimientos pueden incorporar mallas o tejidos que mejoran la resistencia mecánica.

Debe tenerse en cuenta que los revestimientos deben resistir una exposición prolongada a la luz solar, especialmente en exteriores. Los productos acrílicos suelen ser más resistentes a los rayos UV. Además, los revestimientos deben poder repararse. En este sentido, los revestimientos a base de polímeros termoplásticos, como los acrílicos, son fáciles de repintar si presentan algún deterioro.

Figura 2. https://anfapa.com/articulos-tecnicos-morteros-de-reparacion-de-hormigon/1252/principios-y-metodos-para-reparar-y-proteger-estructuras-de-hormigon-deterioradas-une-en-1504

2. Sistemas de protección superficial

Los productos para la protección superficial del hormigón se agrupan en diferentes sistemas, cada uno con características particulares. Cada sistema de protección superficial está diseñado para hacer frente a diferentes amenazas o mejorar ciertas características del hormigón. Por ello, es importante elegir el sistema adecuado en función de las condiciones específicas de la estructura y su entorno. A continuación, se describen los sistemas más comunes:

2.1 Sistemas para impregnación hidrófoba

Estos sistemas protegen el hormigón y lo hacen repelente al agua, al mismo tiempo que permiten que «respire» al dejar pasar el vapor de agua. Son especialmente útiles en ambientes donde se desea mantener el hormigón seco. Los productos empleados deben ser transparentes, no alterar el aspecto del hormigón y garantizar la transpirabilidad. La profundidad de la impregnación y la calidad de los productos utilizados son factores clave para su eficacia a largo plazo.

También debe considerarse la eficiencia de la impregnación, es decir, que debe alcanzar una profundidad adecuada para asegurar una protección prolongada. Además, la impregnación debe ser compatible con el hormigón existente, por lo que será necesario evaluar las características químicas de este antes de aplicarla.

2.2 Sistemas protectores frente a la carbonatación

La carbonatación del hormigón es un proceso natural que puede afectar a la durabilidad de las estructuras. Los sistemas protectores frente a la carbonatación, basados en polímeros acrílicos o epoxi, crean una barrera que impide la entrada de CO₂ y reduce la absorción de agua. Estos revestimientos deben proporcionar una resistencia a la difusión de CO₂ equivalente a un espesor de aire de al menos 50 m (SD ≥ 50 m).

2.3 Sistemas con capacidad de puenteo de fisuras

Estos sistemas están diseñados para absorber movimientos en fisuras o prevenir la aparición de otras nuevas en el hormigón. Son útiles en estructuras que experimentan movimiento o en zonas sometidas a esfuerzos térmicos o mecánicos. Se pueden clasificar en sistemas con capacidad de puenteo estático (fisuras sin movimiento) o dinámico (fisuras con movimiento cíclico).

2.4 Sistemas resistentes a la agresión química

En ambientes donde el hormigón está expuesto a sustancias químicas agresivas, como ácidos o sulfatos, los sistemas resistentes a la agresión química proporcionan una barrera protectora. Estos revestimientos, que pueden estar basados en resinas epoxi o poliuretanos, son fundamentales en estructuras sometidas a ataques químicos intensos, como en plantas industriales o instalaciones de tratamiento de aguas.

2.5 Sistemas con capacidad de mejora física

Los sistemas que mejoran las propiedades físicas del hormigón incluyen la aplicación de tratamientos superficiales que aumentan la resistencia a la abrasión, la dureza superficial y la resistencia al impacto. Estos productos, como las capas de rodadura o las impregnaciones endurecedoras, son habituales en pavimentos industriales y en zonas expuestas a un tránsito o un impacto mecánico elevados.

Entre sus aspectos importantes, destaca que las imprimaciones mejoran la adherencia entre el hormigón y el revestimiento, lo que garantiza una protección más duradera. Además, los productos utilizados deben ser compatibles entre sí y con el tipo de hormigón de la estructura.

3. Control catódico y zonas anódicas

La corrosión del acero de refuerzo es uno de los problemas más comunes y graves que afectan a las estructuras de hormigón armado. La aplicación de sistemas de protección puede incluir el control catódico y el control de zonas anódicas, que son métodos especializados en la prevención de la corrosión.

El control catódico se basa en restringir la penetración de oxígeno en las zonas catódicas del hormigón armado. Al limitar la cantidad de oxígeno disponible, se neutralizan los puntos de corrosión y se minimiza el riesgo de deterioro. Los sistemas basados en este principio suelen utilizar revestimientos superficiales que impiden la difusión de oxígeno.
El control de zonas anódicas busca evitar la corrosión en los puntos donde el acero de refuerzo del hormigón está expuesto al ambiente. Esto se consigue aplicando inhibidores de corrosión directamente sobre el hormigón o mezclándolos con los productos de revestimiento.

Figura 3. Control catódico y zonas anódicas

4. Preparación del soporte para revestir

La durabilidad y la eficacia de los sistemas de protección dependen en gran medida de las condiciones del soporte de hormigón. Antes de aplicar cualquier producto o sistema, es fundamental garantizar que el soporte cumpla las siguientes condiciones:

Limpieza: el soporte debe estar libre de polvo, aceites, sales u otros contaminantes que puedan afectar a la adherencia.
Porosidad: una porosidad adecuada garantiza la penetración del producto en el hormigón.
Secado: el soporte debe estar completamente curado, con al menos 28 días desde su fabricación.
Resistencia mecánica: el soporte debe tener una resistencia mínima al arrancamiento de 1,5 N/mm² para garantizar la adherencia del sistema protector.

5. Métodos de puesta en obra

La correcta aplicación de los sistemas de protección es crucial para garantizar su eficacia. Los métodos más comunes son los siguientes:

Aplicación con brocha o rodillo: método utilizado en pequeñas áreas o en productos de baja viscosidad.
Pulverización: método recomendado para grandes superficies o cuando se requiere una aplicación uniforme y rápida.
Técnicas específicas: en el caso de membranas gruesas, como los sistemas cementosos, se pueden aplicar con llana o mediante proyección.

6. Control de calidad y mantenimiento

Es fundamental realizar controles de calidad durante y después de la aplicación de los sistemas de protección. Esto incluye verificar las condiciones ambientales, el espesor de las capas aplicadas y la adherencia de los productos. Una vez completada la aplicación, deben realizarse inspecciones periódicas para garantizar que la protección sigue siendo efectiva. Además de los controles mencionados, se recomienda incluir:

Pruebas de adherencia y resistencia: son necesarios ensayos de tracción directa (UNE-EN 1542) y ensayos de resistencia a la difusión de gases para asegurar que el sistema cumple con las especificaciones.
Mantenimiento periódico: en función del tipo de sistema aplicado, es fundamental establecer un programa de inspecciones periódicas para detectar signos de desgaste o deterioro.

Conclusión

La correcta elección y aplicación de los productos y sistemas de protección superficial del hormigón es esencial para prolongar la vida útil de las estructuras y evitar daños costosos. El uso adecuado de impregnaciones, revestimientos y sistemas especializados puede mitigar los efectos de la carbonatación, la humedad, los ataques químicos y las fisuras, garantizando así la durabilidad y la funcionalidad del hormigón en diversas condiciones ambientales. La elección adecuada del sistema, la correcta preparación del soporte y la aplicación conforme a los estándares son esenciales para asegurar la durabilidad y el rendimiento del hormigón en diversas condiciones ambientales y de uso.

Os dejo algunos vídeos al respecto. Espero que os sean de interés.

También os dejo un folleto de MAPEI por si os resulta de interés.

Descargar (PDF, 1.06MB)

Referencias:

Fernández Cánovas; M. (1994). Patología y terapéutica del hormigón armado. 3ª edición, Servicio de Publicaciones del Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

Pelufo, M.J. (2003). Caracterización del comportamiento mecánico y frente a la corrosión de morteros de reparación del hormigón estructural. Tesis doctoral. Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil, Universidad Politécnica de Valencia.

Curso:

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hormigón precolocado: Prepakt y Colcrete

Figura 1. Hormigón precolocado. https://mvalarezo.files.wordpress.com/2014/01/fierro_valarezo.pdf

El hormigón precolocado, también llamado hormigón inyectado o de «empaquetado previo», es un procedimiento de construcción que consiste en disponer inicialmente áridos gruesos en el encofrado o molde previsto y rellenar después sus huecos. Para obtener un hormigón de calidad, es fundamental asegurar el completo relleno de todos los espacios, evitar la separación debida a la retracción del árido precolocado, prevenir la segregación y garantizar la retención adecuada de la humedad en la mezcla. Además, se requiere una fluidez óptima que evite obstrucciones en los conductos de inyección.

En la última etapa de la década de los cuarenta del siglo pasado, se alcanzó un hito significativo con la introducción de morteros de tipo coloidal, que lograron una dispersión efectiva de las partículas en la fase líquida y una estabilidad óptima tras la inyección. Estas suspensiones coloidales se lograban mediante métodos químicos, como en el caso de Prepakt, o bien, mediante procesos mecánicos, como los empleados en Colcrete o Colgrout.

En el procedimiento Colcrete, el mortero se batía en una máquina para laminarlo y evitar la formación de racimos de partículas de cemento, con lo que se lograba una suspensión uniforme. Por otro lado, en el hormigón Prepakt, el mortero estaba compuesto por cinco elementos: cemento, arena, agua, un agente químico y un polvo mineral o fíller con características fisicoquímicas específicas. El agente químico se utilizaba en cantidades mínimas para conferir al mortero una suspensión coloidal altamente fluida, inducir una ligera incorporación de aire y reducir la retracción. El fíller, en proporciones variables entre el 30 % y el 60 %, reemplazaba al cemento y presentaba un alto contenido de sílice amorfa, la cual reaccionaba con la cal liberada durante el proceso de fraguado. Esta sustitución reducía la retracción y disminuía el desprendimiento de calor durante el fraguado, aunque también provocaba una reducción de la resistencia inicial, mientras que la resistencia final permanecía inalterada. Además, incrementaba la resistencia a las aguas agresivas. La característica coloidal de la inyección facilitaba el hormigonado subacuático, sin ocasionar problemas de disolución apreciable.

El hormigón Prepakt presenta una serie de características distintivas: tiene una resistencia final equiparable a la del hormigón convencional y permite un ahorro de cemento notable, de entre el 30 % y el 60 %. Además, destaca por su elevada impermeabilidad y su mínima retracción endógena, llegando incluso a ser nula en algunos casos. Su retracción exógena es inferior al 50 % de la convencional y su menor contenido de cemento da lugar a una disminución significativa del desprendimiento de calor durante el proceso de hidratación. Asimismo, presenta una excelente adherencia tanto a superficies de hormigón antiguas como a rocas y muestra una excelente resistencia a los ciclos de hielo y deshielo. En particular, demuestra una alta resistencia a las aguas agresivas, incluida el agua marina.

Durante la década de 1940, el hormigón Prepakt se utilizó en las labores de reparación de los túneles-aliviaderos de la presa Hoover, en Estados Unidos. La experiencia acumulada en los años posteriores, especialmente en proyectos de presas, consolidó al Prepakt como material de elección para la construcción de estas estructuras, superando incluso su aplicación en obras marítimas. En España, durante la década de los 60, este hormigón se utilizó en la presa bóveda de Matalavilla y en la presa de gravedad de Tiétar, específicamente en la inyección de las juntas.

A continuación, se describe el procedimiento constructivo de este tipo de hormigón inyectado. El árido grueso, exento de arena, se asienta, si es posible, generalmente mediante vibradores. A continuación, se rellenan los espacios vacíos entre los áridos con una inyección de mortero de arena y cemento, de gran docilidad y plasticidad, que une los granos gruesos en contacto. Esta inyección se puede realizar tanto en el aire como en el agua, siempre procediendo de abajo hacia arriba. Para ello, se instalan tubos entre los encofrados, que se van retirando a medida que la superficie de la inyección asciende. A medida que el mortero fluye hacia la superficie, se controlarán las posibles fugas para garantizar que toda la masa quede rellenada de manera uniforme con el mortero de inyección.

A medida que el mortero sube, desplaza al agua, quedando una clara línea de separación entre ambos, lo que indica que el primero no se diluye y que la mezcla se conserva sin variación alguna. La compacidad del árido grueso debe ser la mayor posible y el mortero o papilla de inyección debe tener unas características especiales de plasticidad para rellenar con facilidad todos los huecos. Para ello, se prepara este mortero con fluidificantes. De esta manera, se logra un hormigón similar al convencional, pero mucho más compacto y con una retracción significativamente menor, aproximadamente la mitad.

El árido grueso, que se dispone antes del proceso, puede variar en tamaño desde los 6 hasta los 10 mm, o incluso más, si es necesario. Ya sea de origen natural o producto de trituración, el tamaño y la forma de sus componentes no afectan a la facilidad de manipulación ni a las propiedades finales. Esta disposición previa del árido genera un entramado rígido entre sus elementos, ya que se establece un contacto puntual entre ellos. Este entramado ayuda a evitar la retracción del hormigón, puesto que el mortero lo envuelve. Además, el porcentaje de huecos en el árido es considerablemente menor que en el hormigón convencional, aunque el módulo de elasticidad es ligeramente mayor que en el convencional, pues las propiedades del árido grueso tienen un mayor efecto en el hormigón precolocado.

Inicialmente, se empezó a utilizar en las reparaciones de estructuras de hormigón debido a su extraordinaria capacidad de adherencia con hormigones más antiguos, así como en casos en los que se precisa un hormigón con baja retracción. Conforme se fueron destacando sus cualidades, su aplicación se amplió a nuevas construcciones, particularmente en pilares de puentes, túneles y diques marítimos. También se ha empleado en estructuras muy armadas por sismo u otras razones.

Este método es especialmente útil en situaciones donde el acceso al área encofrada es complicado, en lugares donde hay corrientes de agua fuertes que atraviesan la zona de vertido del hormigón o en trabajos sujetos a la acción de las olas, donde el uso de métodos tradicionales de hormigonado bajo el agua está prohibido. También se utiliza para el recalce de cimentaciones o el relleno de cavidades de cimentación, que son poco comunes en la construcción convencional.

Para la inyección del mortero, se emplean tuberías que se insertan en la masa de árido grueso. Normalmente, tienen un diámetro de 20 a 30 mm para el hormigón estructural y de hasta 40 mm para el hormigón en masa. Estas tuberías deben colocarse verticalmente a menos de 150 mm de la base de la masa de árido, aunque también pueden insertarse horizontalmente a través del encofrado en distintos niveles.

Se trata de una técnica delicada, por lo que es conveniente emplear procedimientos ya experimentados. En cualquier caso, requiere mano de obra altamente especializada, especialmente dado que, en muchas ocasiones, resulta imposible inspeccionar el trabajo.

Puede encontrar una descripción más detallada del hormigón precolocado en la norma ACI 304.

Os dejo un artículo que creo os puede resultar de interés.

Descargar (PDF, 495KB)

Referencias:

ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València, 189 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hormigón reforzado con fibra de vidrio

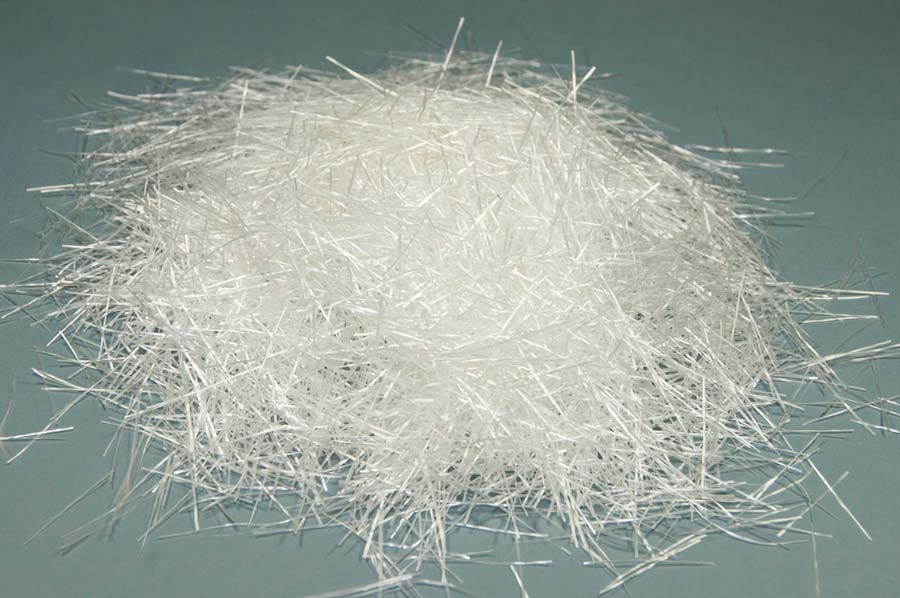

Figura 1. Fibra de vidrio. https://fibereagle.com/refuerzo-de-hormigon-con-fibra-de-vidrio/

El mortero de cemento reforzado con fibra de vidrio (GRC, en inglés), combina un mortero de cemento con fibras cortas de vidrio. Su desarrollo comenzó en la década de 1950 con la idea de incorporar fibras de vidrio en lugar de usar armaduras de hormigón. Sin embargo, el GRC actual surgió en la década de 1960, cuando se reemplazaron las fibras de amianto, que eran cancerígenas. Los primeros tipos empleaban fibras de vidrio basadas en sílice y mortero de cemento Portland. Sin embargo, estas propiedades a corto plazo se deterioraban debido a la corrosión de las fibras por el cemento. Para ampliar las aplicaciones del GRC, se desarrollaron fibras de vidrio resistentes a ambientes alcalinos, con circonio como elemento base, denominadas «alcali resistant» o AR.

El GRC destaca por su resistencia mecánica y su capacidad de adaptación en aplicaciones no estructurales, lo que lo convierte en un recurso valioso en proyectos de ingeniería civil y arquitectura que buscan soluciones estéticas y funcionales. Su flexibilidad en el diseño lo hace idóneo para crear diversas formas con grosores de aproximadamente 10 mm, sin el uso de armaduras. En ingeniería civil, el GRC se utiliza en elementos prefabricados para saneamiento, encofrados perdidos, pantallas de aislamiento acústico y revestimiento de túneles. La versatilidad de este material en términos de diseño permite crear encofrados perdidos con mosaicos y formas sumamente complejas.

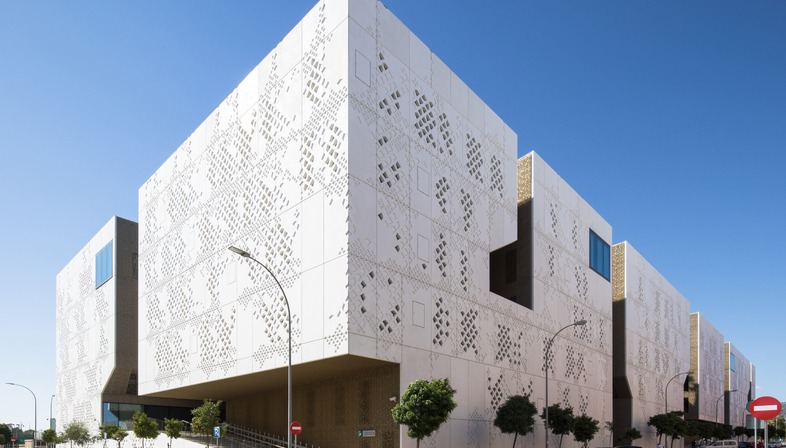

Figura 2. Fachada de GRC para el Palacio de Justicia de Córdoba. https://arqzon.com.mx/2021/06/23/grc-concreto-reforzado-fibra-de-vidrio-en-la-construccion/

El mortero reforzado con fibra de vidrio se caracteriza por su resistencia al agrietamiento y a la tracción mecánica. Además, es eficaz en la prevención de daños por impacto y aumenta su capacidad de deformación, lo que contribuye a una mayor resistencia a las tensiones externas. También destaca su resistencia a la congelación, la descongelación, la fatiga, el peso y los cortes. Además, reduce significativamente la segregación, el sangrado y las filtraciones de líquidos, lo que mejora la integridad de las estructuras en las que se utiliza.

Las fibras de vidrio suelen tener un módulo de elasticidad a 25 °C de 70 GPa, una resistencia a tracción de una fibra de 3600 MPa (de 1750 MPa si es un haz de fibras) y una deformación en rotura del 2 %. Es importante destacar que las fibras de vidrio no son monolíticas, pues se componen de un haz de alrededor de 200 filamentos de vidrio, cada uno con un diámetro de unos 10-20 μm.

La cantidad necesaria de fibra de vidrio varía en función del método de fabricación. Hay que prestar atención a que las cantidades de cada componente sean las correctas. Así se evita que la fibra de vidrio aparezca en la superficie y se consigue la máxima resistencia. Si el GRC se proyecta, se añade una fracción volumétrica del 5 % de fibras de vidrio. Cuando se opta por una mezcla premezclada de fibra y mortero de cemento, la fracción se reduce al 3,5 %. La longitud de las fibras empleadas se encuentra en el rango de 25 a 40 mm. El cemento Portland es prácticamente el único que se utiliza en la fabricación del GRC. La arena suele ser de origen silíceo. Además, suele añadirse un plastificante que confiere la viscosidad adecuada al mortero. Asimismo, se pueden añadir diversos aditivos y pigmentos para lograr el aspecto deseado en los elementos.

Por lo general, se emplean cantidades iguales de cemento y arena, con una relación agua/cemento de alrededor de 0,4. No obstante, esta relación puede ajustarse para lograr la fluidez adecuada en el proceso de fabricación. Para evitar un exceso de agua, se recurre a superplastificantes. Para mantener las características del material en etapas avanzadas de su vida útil, en ocasiones se recurre al humo de sílice o al metacaolín. Es importante destacar que el GRC cambia sus propiedades con el paso del tiempo, con una pérdida apreciable de ductilidad y capacidad de carga.

En la actualidad, se emplean tres métodos principales para fabricar el GRC: la proyección conjunta, la mezcla previa y la mezcla previa con posterior proyección. Cada uno de estos métodos tiene sus propias variantes y particularidades. Veamos sus características.

Fabricación por proyección conjunta

El mortero se proyecta mediante una pistola que dispara las fibras y el mortero por orificios separados, los cuales se unen y mezclan en el molde. Una bobina suministra una cuerda de fibras de vidrio que se corta a la longitud deseada en la cabeza de la pistola. Por la parte inferior, fluye el mortero a través de una manguera. La consistencia del mortero debe ser fluida para facilitar su proyección. Existen dos posibilidades: la proyección manual y la proyección automática.

En la proyección manual, se aplica un desencofrante en el molde y se realiza una primera pasada depositando el material mediante movimientos oscilantes. Una vez que el molde presenta una fina capa del material, se utiliza un rodillo helicoidal para que el mortero y las fibras se adapten a la forma del encofrado. La proyección continúa hasta alcanzar el espesor deseado y, finalmente, se emplea una llana sobre la superficie libre para lograr uniformidad. Este método requiere una gran cantidad de mano de obra, pero ofrece resultados de alta calidad, particularmente cuando el operario posee la experiencia adecuada. En España, este método de fabricación es el habitual.

La proyección automática se emplea en la fabricación de paneles rectangulares de formas simples y planas. Aunque es menos versátil que el método manual, también existen dos variantes: en una, se utiliza un cabezal de proyección móvil, y en la otra, el molde se mueve. En ambos casos, se regula la velocidad de proyección para asegurar una distribución precisa del material. Para igualar el espesor de la pieza, se recurre a un sistema automático que pasa una llana, un rodillo u otra herramienta sobre la cara expuesta del material.

La principal ventaja de este método es su capacidad para lograr una mayor producción a un menor coste. Además, el sistema automatizado se ha mejorado mediante el uso de moldes con pequeños agujeros que evacúan el exceso de agua. Esto reduce la relación agua/cemento, aumenta la densidad del material y mejora sus propiedades mecánicas. Otra variante de este método consiste en aplicar una carga en la cara libre del material para que la mezcla se adapte con precisión a los diseños y patrones del molde.

Fabricación por premezclado

El método de premezclado consiste en combinar previamente el cemento, las fibras de vidrio, el agua, la arena, el plastificante y las adiciones antes de verter la mezcla en el molde. Hay que preparar el mortero de cemento y, luego, incorporar las fibras de vidrio. Para evitar que las fibras se enreden, se sumergen en aditivos que las lubrican y facilitan su dispersión en la matriz de mortero. Es esencial minimizar el tiempo de mezcla del mortero y las fibras para prevenir la segregación y la pérdida de agua en la mezcla. Una vez mezclados los componentes, se vierte la pasta en los moldes. Después, se someten los moldes a una vibración externa para eliminar burbujas de aire y espacios vacíos. Si es necesario rellenar moldes con cavidades, es preferible inyectar GRC premezclado, aunque puede dañar las fibras e, incluso, introducir burbujas de aire.

Fabricación por premezclado y proyección

En los últimos años, ha surgido un método conocido como «sprayed premix». Las fibras de vidrio se integran durante la mezcla del mortero y, posteriormente, se proyectan ambos componentes, ya mezclados, en el molde. A pesar de que este método ofrece resultados similares a la proyección tradicional, la calidad de los elementos fabricados depende en menor medida de la destreza del operario. Además, la determinación del contenido de fibra se realiza en peso, lo que resulta más preciso que el método tradicional, se elimina la formación de burbujas en la mezcla y se simplifica la maquinaria de proyección.

Os dejo algún vídeo explicativo que espero os sea de interés.

Referencias:

AA. VV. (2002). Hormigones de ejecución especial (seis tipos). Colegio de Ingenieros de Caminos, Madrid, 114 pp.

ACHE (2000). Monografía M-2. Manual de tecnología del hormigón reforzado con fibras de acero.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.

GÁLVEZ, J.C.; ALBERTI, M.G.; ENFEDAQUE, A.; PICAZO, A. (2019). Fundamentos de hormigón reforzado con fibras. García-Maroto Editores, 51 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València, 189 pp.

SERNA, P. (2007). Recientes ejemplos estructurales de aplicación de hormigón de fibras. Monografía sobre aplicaciones estructurales de hormigones con fibras, pp. 33-47.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de fabricación y puesta en obra del hormigón.

Control de la ejecución de la inyección en el Código Estructural

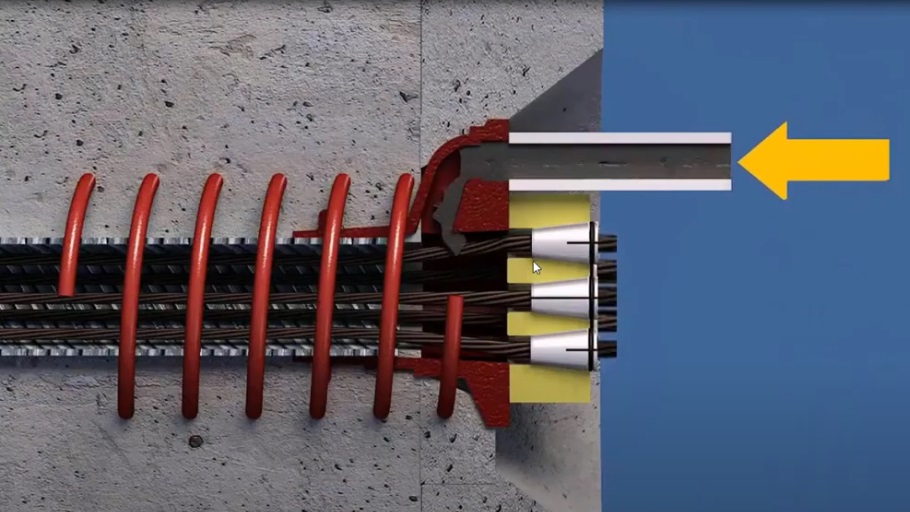

Inyección lechada en vaina. https://www.youtube.com/watch?v=nR56Qlnr2xw

Continuamos analizando las novedades del Código Estructural respecto a la derogada Instrucción de Hormigón Estructural EHE-08. En este caso se trata del control de la ejecución de la inyección en las operaciones de pretensado, que recoge el Artículo 67.2. En la EHE-08 este mismo apartado se trataba en el Artículo 96.2. Existen pocas modificaciones en la nueva redacción de este artículo, pero alguna de gran trascendencia. Vamos a comentarlas a continuación.

Se ha sustituido “frecuencia diaria” por “cada jornada“. La Real Academia Española indica que jornada es “el tiempo de duración del trabajo diario“, por lo que parece que no existe un motivo de fondo para este cambio.
Se aclara en la nueva redacción que es el constructor, y no otro, el que cada diez jornadas en que se efectúen operaciones de inyección y no menos de una vez, deberá realizar los ensayos de resistencia de la lechada o mortero y los de exudación y reducción de volumen.
Se verificará si el constructor ha realizado los ensayos mediante el “control de contraste“. La verdad es que el Código es poco claro al respecto. La primera vez que aparece este término, sin definir, es el Artículo 67.1. Hay que esperar al Artículo 101.1 para entender que el control de contraste lo efectúa, en su caso, la dirección facultativa. Por tanto, sin una definición explícita al respecto, supondremos que el control de contraste es un control que realiza, si así lo fuera, la dirección facultativa, sobre los controles que realiza el constructor. Nada hubiese costado ser más claro en la redacción de esta norma.
La novedad más relevante es la que obliga, de forma independiente, a la dirección facultativa y al constructor, a sendas inspecciones visuales de las vainas inyectadas transcurridos 7 días desde el final del curado. Se trata de comprobar que todos los anclajes se encuentran adecuadamente protegidos y que no existe fisuración no controlada en el mortero empleado. Resulta evidente la importancia en este punto, pues el Código impone un control redundante del mismo.

Os dejo a continuación el Artículo 67.2 del Código Estructural para su consulta.

67.2 Control de la ejecución de la inyección.

Las condiciones que habrá de cumplir la ejecución de la operación de inyección serán las indicadas en el apartado 50.4.

Se controlará el plazo de tiempo transcurrido entre la terminación de la primera etapa de tesado y la realización de la inyección.

El constructor hará, cada jornada, los siguientes controles:

– del tiempo de amasado,
– de la relación agua/cemento,
– de la cantidad de aditivo utilizada,
– de la viscosidad, con el cono, en el momento de iniciar la inyección,
– de la viscosidad a la salida de la lechada por el último tubo de purga,
– de que ha salido todo el aire del interior de la vaina antes de cerrar sucesivamente los distintos tubos de purga,
– de la presión de inyección,
– de fugas,
– del registro de temperatura ambiente máxima y mínima las jornadas que se realicen inyecciones y en las dos jornadas sucesivas, especialmente en tiempo frío.

Cada diez jornadas en que se efectúen operaciones de inyección y no menos de una vez, el constructor realizarán los siguientes ensayos:

– de la resistencia de la lechada o mortero mediante la toma de 3 probetas para romper a 28 días,
– de la exudación y reducción de volumen, de acuerdo con el apartado 37.4.2.2.

El control de contraste verificará que el constructor realiza estos controles.

En el caso de sistemas de pretensado en posesión de un distintivo de calidad oficialmente reconocido, la dirección facultativa podrá eximir de cualquier comprobación experimental del control de la inyección.

Una vez inyectadas las vainas, tanto el constructor como la dirección facultativa llevarán a cabo sendas inspecciones visuales, que deben ser independientes, de las protecciones ejecutadas en los anclajes del pretensado. Se efectuarán transcurridos 7 días desde el final del curado para comprobar que todos los anclajes se encuentran adecuadamente protegidos y que no existe fisuración no controlada en el mortero empleado.

También os dejo el comentario que sobre este artículo deja el Código Estructural:

“En los cables verticales se tendrá especial cuidado en evitar los peligros de la exudación siguiendo lo indicado en el apartado 50.4.1.4″.

Curso:

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Metacrilatos en la reparación del hormigón

Reparación de grietas con mortero de metacrilato. https://niberma.es/arreglar-grietas-suelos-industriales/

El metacrilato es un material plástico acrílico formado por polímeros del metacrilato de metilo, éster del ácido metacrilato. Su nombre técnico es polimetilmetacrilato, conocido por sus siglas PMMA. Los polimetacrilatos de metilo y copolímeros asociados son el producto de mezclas de monómeros y oligomeros acrílicos o metacrílicos que endurecen por polimerización iniciada por catalizadores orgánicos (peróxidos). Sin embargo sus formulaciones, aplicaciones y propiedades pueden ser muy diferentes de unos a otros.

Como material empleado en la reparación del hormigón, se puede presentar en lechadas o en morteros. Las lechadas se emplean en aplicaciones de pequeño espesor, de hasta 9,5 mm. Los morteros se utilizan para espesores mayores, de hasta 25 mm.

Este tipo de resinas son muy reactivas y permiten su uso a bajas temperaturas (-20ºC), con una rápida puesta en servicio, que puede ser de algunas horas cuando la temperatura es inferior a 20ºC. Precisamente su reducida viscosidad permite una elaboración acelerada. Son muy sensibles a la saponificación provocada por la reacción alcalina del hormigón en presencia de agua. Tienen un olor fuerte que dura en el tiempo.

Uno de los inconvenientes de este material es que se pueden quemar, debido a su base orgánica. Con todo, se puede mejorar la resistencia al fuego añadiendo cargas y retardadores. Pero como ventajas se encuentran su resistencia al agua, anticongelantes químicos, ácidos diluidos y alcalinos. No obstante, su resistencia a los disolventes es limitada. Por otra parte, son muy resistentes a la radiación ultravioleta y a las acciones de la intemperie.

El uso del mortero de metacrilato es muy útil en reparaciones urgentes, pues en 1 hora puede reparar pavimentos de hormigón, caminos y calzadas, muelles de carga y superficies sometidas a gran desgaste en almacenes, naves industriales o talleres. También son útiles en reparaciones urgentes en autovías, pistas de aeropuertos y otros lugares donde exista una baja temperatura. Útil en la reparación de juntas y parcheo, así como en el recrecido o nivelación de superficies. También presenta su utilidad en anclajes urgentes y fijaciones de elementos metálicos y pernos, incluso a bajas temperaturas.

Es característico el uso de la resina de metacrilato como protección a los pavimentos, pues su composición está libre de disolventes y presenta una elevada resistencia a la presión. Por otra parte, también se emplea como capa resistente al desgaste, con una reducida contracción cuando se usa como mortero. En el vídeo que presentamos a continuación vemos la utilidad del metacrilato para proteger y embellecer el hormigón impreso.

Referencias:

Fernández Cánovas; M. (1994). Patología y terapéutica del hormigón armado. 3ª edición, Servicio de Publicaciones del Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

Pelufo, M.J. (2003). Caracterización del comportamiento mecánico y frente a la corrosión de morteros de reparación del hormigón estructural. Tesis doctoral. Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil, Universidad Politécnica de Valencia.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Mortero autonivelante

El mortero autonivelante es un tipo de mortero muy líquido, utilizado como base para diversos tipos de suelos (gres, porcelánico, parquet, moqueta, mármol, etc.). Este producto, al igual que el resto de morteros, se compone de cemento o anhidrita y arena de granulometría fina. Sus características especiales se deben al uso de aditivos que le confieren mayor fluidez, lo que facilita un acabado más liso y nivelado. En trabajos estructurales como relleno de bases de pilares metálicos, pernos, reparaciones, es recomendable utilizar morteros epoxicos, que entre otras propiedades no tienen retracción. Los morteros autonivelantes con base cemento, a pesar de los aditivos que uses, tienen gran retracción, por lo que es imprescindible la realización de juntas y el cuidado en el curado

Os dejo una batería de vídeos para que veáis el proceso constructivo. Espero que os gusten.
