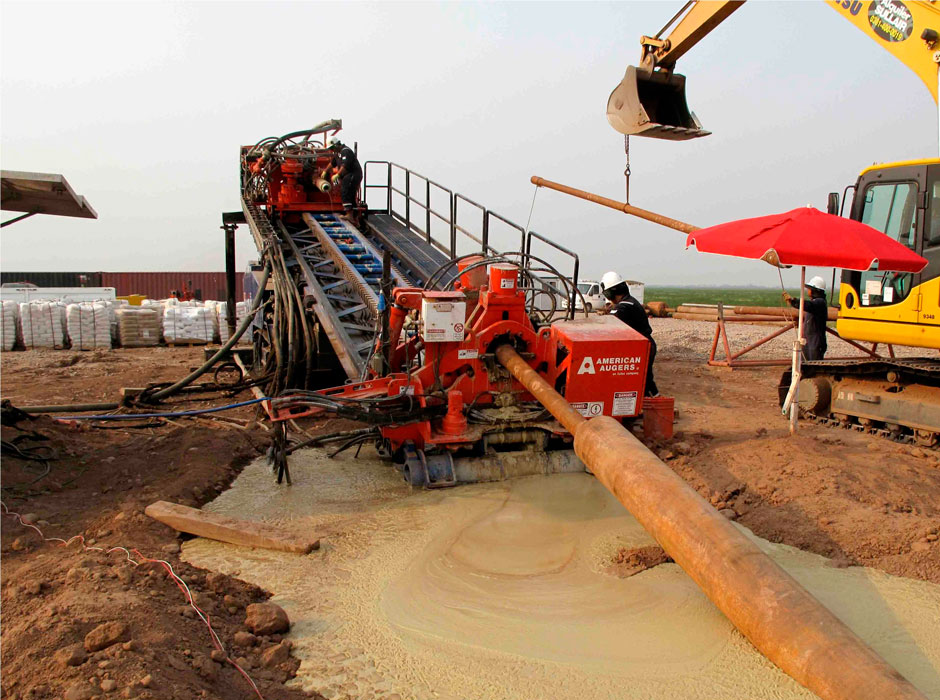

El desarrollo de la tecnología PHD se ha basado fundamentalmente en las innovaciones realizadas en los sistemas de navegación y seguimiento de la perforación. La navegación permite conocer con precisión la localización de la punta de perforación. Para controlar la dirección y profundidad de la cabeza, se le coloca en su interior o junto a ella una sonda que emite señales que se recogen en superficie. Este sistema vía radio se denomina “Walk-over”, que incluso es capaz de capturar las señales sin acceso directo sobre el transmisor; es un sistema muy utilizado en la PHD, sobre todo en trabajos pequeños y medianos.
Sin embargo, a veces resulta complicado seguir en superficie al transmisor, como por ejemplo en un río; en estos casos se puede utilizar un cable conectado a la cabeza para el guiado, sería el sistema de cable “Wire-line”, utilizado también cuando se requiere una mayor precisión. Existe asimismo la posibilidad de anular el efecto de campos magnéticos y eléctricos cuando se atraviesan elementos que interfieren las señales. Otros sistemas, denominados “Gyro compass”, utilizan la magnetometría para la localización; estos giroscopios trabajan independientemente del campo magnético terrestre y por tanto determinan de forma precisa la dirección del eje de perforación. Li (2013) explica la monitorización de una tubería de gas durante su ejecución.
Todos estos sistemas de navegación se encuentran asistidos por ordenador para el correcto control de la dirección. La tabla resume los diferentes procedimientos de navegación con detalles de los campos de utilización (IbSTT, 2013).
Os dejo un vídeo explicativo que espero os sea de interés.
Referencias:
- IbSTT Asociación Ibérica de Tecnología SIN Zanja (2013). Manual de Tecnologías Sin Zanja.
- Li, S. (2013). Construction monitoring of a municipal gas pipeline during horizontal directional drilling. Journal of Pipeline Systems Engineering and Practice, Volume 4, No. 4, 04013005.
- Yepes, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.
- Yepes, V. (2015). Aspectos generales de la perforación horizontal dirigida. Curso de Postgrado Especialista en Tecnologías Sin Zanja, Ref. M7-2, 10 pp.
