Pantallas realizadas por mezcla profunda de suelos (Deep Soil Mixing Walls)

http://www.model-co.com/es/aplicaciones/aplicaciones-lechadas/wet_soil_mixing.asp
http://www.model-co.com/es/aplicaciones/aplicaciones-lechadas/wet_soil_mixing.asp

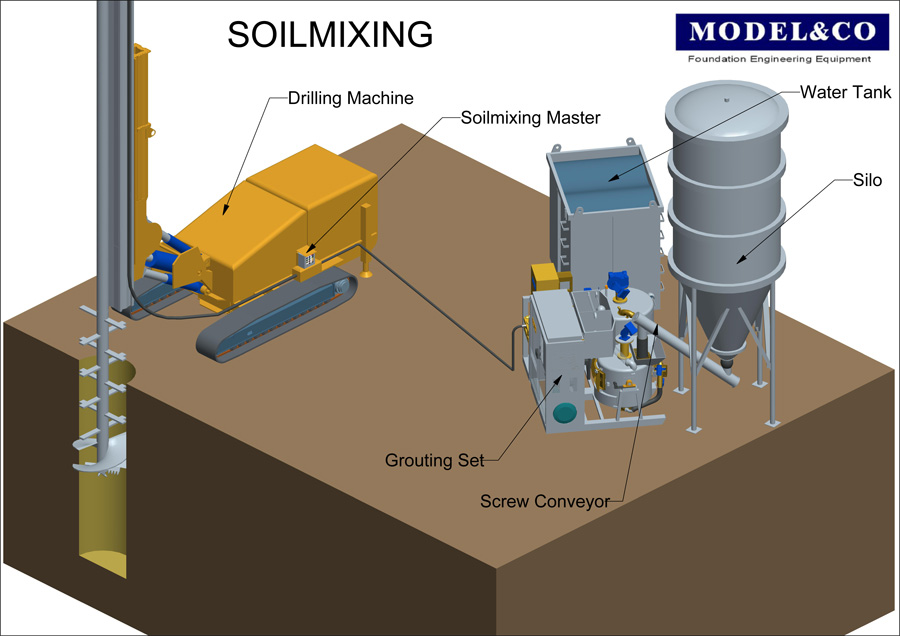

Esta técnica de mejora y refuerzo de suelos blandos o flojos consiste en el mezclado mecánico y profundo de los materiales disgregados del terreno con un aglomerante, líquido o sólido, generando un nuevo material tipo suelo-cemento. El aglomerante suele ser cemento, cal y bentonita. El terreno así estabilizado es más resistente, menos permeable y de menor compresibilidad que el terreno original.

La incorporación de los aglomerantes al terreno puede llevarse a cabo en forma de lechada (Método húmedo) o mediante aire comprimido (Método seco)Para  cada caso es necesaria la utilización de una herramienta especial que permita la ejecución de la mezcla en profundidad.

La mezcla profunda de suelos se puede clasificar en dos grupos: mezclado vertical, generando columnas o en masa horizontal, produciendo fajas o extensiones importantes en plantas.

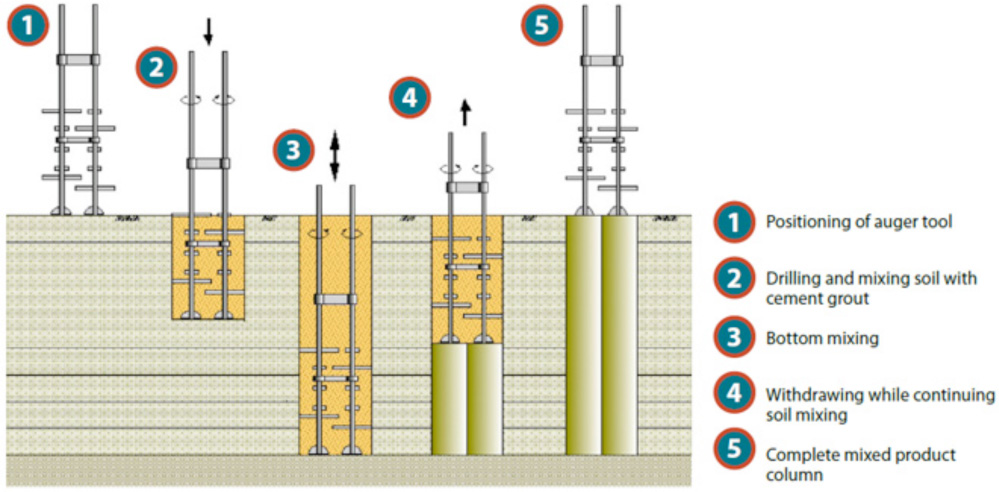

En el caso de mezclado vertical, el diámetro de la columna es constante en profundidad y depende de la capacidad de la herramienta y el método que se utilice (húmedo o seco). Se ejecuta con una mezcladora giratoria que perfora el terreno hasta la profundidad requerida. En ese momento empieza la inyección del aglomerante mientras se extrae el varillaje.

http://jafecusa.com/?page_id=2796
http://jafecusa.com/?page_id=2796

La técnica de mezclado en masa consiste en una retroexcavadora en la que el brazo de la pala sustituye por un brazo excavador con un cabezal rotatorio que posee un inyector por el que se impulsa la mezcla aglomerante. Este método utiliza equipos no complejos: una retroexcavadora y una bomba de inyección. Es rápido en la ejecución, pero su uso se limita a la longitud del brazo, que no suele ser superior a 5 m.

Os dejo un folleto de la empres Bauer donde se explica con mayor detalle este procedimiento constructivo.

Descargar (PDF, 1.71MB)

A continuación os dejo varios vídeos y animaciones al respecto.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
