Clasificación de las bombas hidráulicas

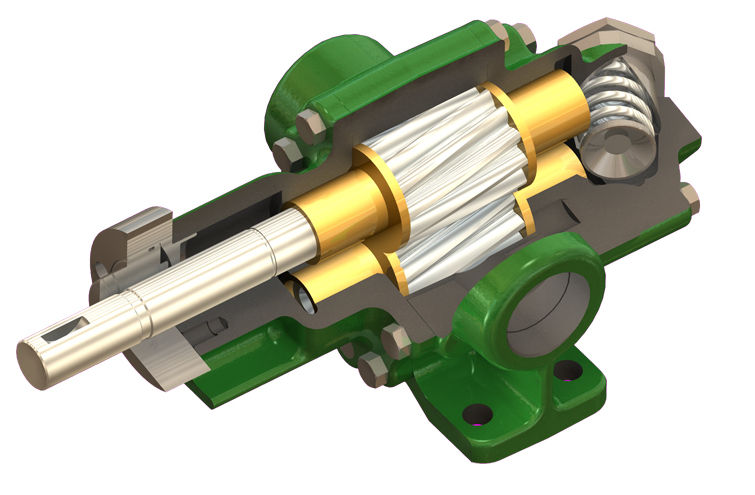

Bomba de engranaje
Bomba de engranaje

Una bomba es una máquina destinada al transporte y elevación de líquidos, para lo cual absorbe fluido dentro de sí misma a través de un orificio de entrada y lo impulsa hacia fuera a través de una lumbrera de salida. Para accionarlas precisan de la energía proporcionada por un motor, que suele ser en la mayoría de los casos eléctricos, y en otros de combustión.

En ingeniería civil son empleadas para la elevación de agua de pozos para el abastecimiento de poblaciones, agotamientos de niveles freáticos, aspiración de fondos marinos, bombeos de líquidos de un lugar a otro, elevación de aguas negras, etc.

Los parámetros básicos necesarios para seleccionar una bomba son los siguientes:

  1. El caudal de diseño.
  2. Los parámetros que definen el líquido a transportar.
  3. La altura manométrica en el caso de una instalación de bombeo o las necesidades de oxígeno si se trata de un agitador para una planta depuradora.

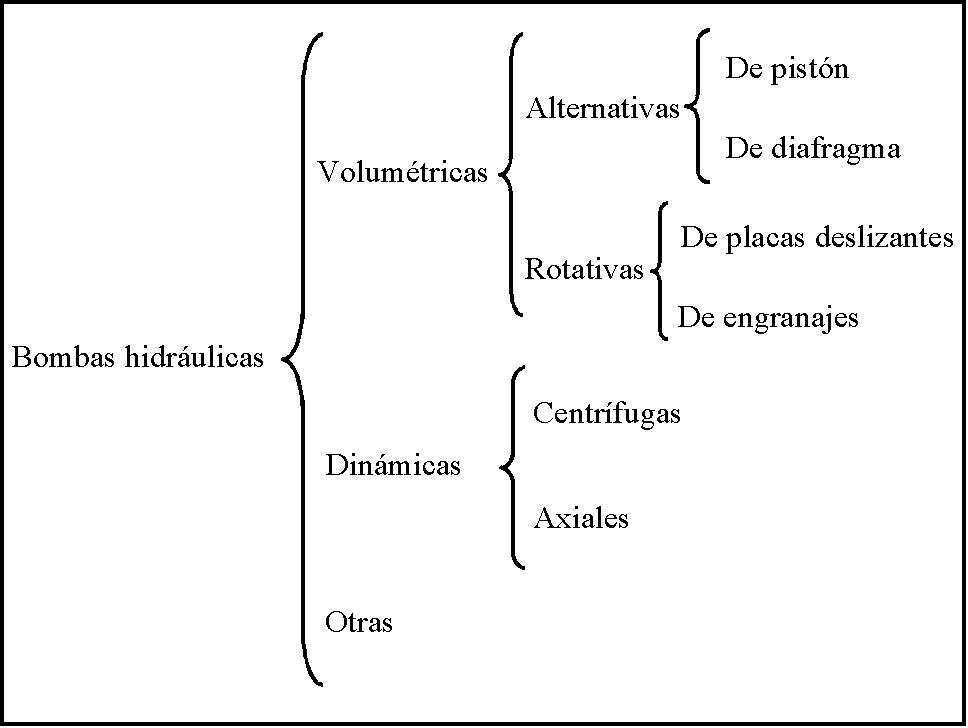

Las bombas se pueden clasificar atendiendo a diversos criterios. En la figura siguiente se establece la clasificación habitual de las bombas atendiendo a su forma de trabajo.

Figura
Clasificación de las bombas hidráulicas

Otra posible clasificación se establece atendiendo al régimen de funcionamiento:

  1. Bombas de caudal constante: donde el caudal de salida es proporcional al régimen de giro de la bomba, es decir, que el caudal de líquido desplazado por cada revolución es fijo. Estas máquinas no consideran la necesidad de presión del sistema y por tanto debe existir un medio capaz de reconducir el caudal sobrante. Las bombas de engranajes son de caudal constante.
  2. Bombas de caudal variable: el caudal a la salida es independiente de la velocidad de la bomba, por lo que el caudal de líquido desplazado por cada revolución es variable. En este caso el caudal desplazado es el que necesita el sistema. Las bombas de paletas y pistones pueden ser tanto de caudal constante como variable.

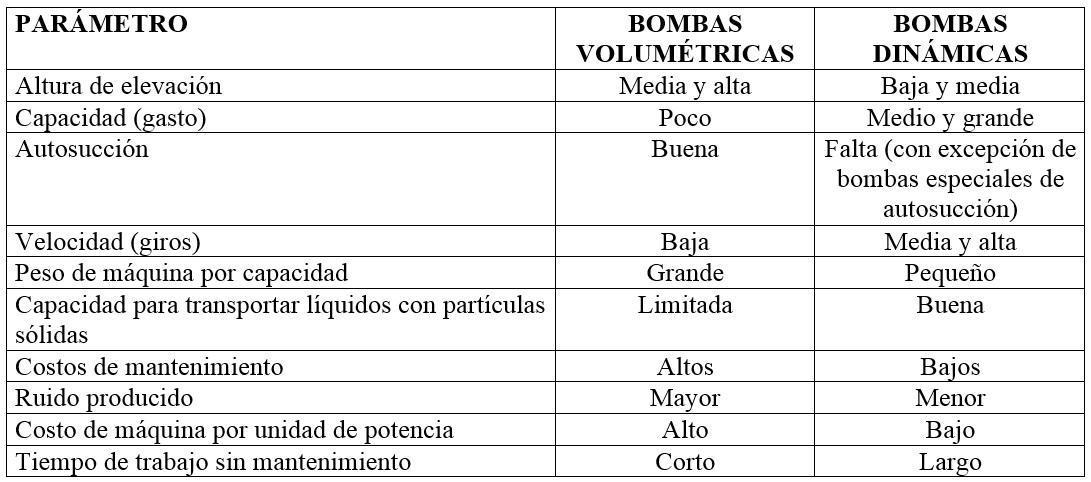

En la Tabla siguiente se comparan las características más importantes de las bombas hidráulicas.

Comparación de las propiedades generales de las bombas
Comparación de las propiedades generales de las bombas

Os dejo uno vídeos explicativos sobre este tema.

Referencia:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
