Suelo reforzado con geosintéticos

Figura 1. Detalle de la estructura de un muro reforzado con geotextil. Fuente: geotexan.com

También se pueden construir muros compuestos por geosintéticos resistentes a las tracciones producidas por la presión del suelo (Figura 1). Se pueden utilizar en los muros distintos tipos de geosintéticos: los geotextiles, las geomallas y los geocompuestos de refuerzo.

El geotextil es un material textil plano, permeable, deformable, formado por fibras poliméricas. Su función es la de refuerzo, trabajando a tracción, además de evacuar el agua. Se introduce una longitud mínima de anclaje para evitar deslizamientos (Figura 2). El refuerzo se introduce junto con el relleno en capas de unos 50 cm, coincidiendo con el espesor del terraplenado. Son muros económicos y fáciles de construir. Presentan una gran flexibilidad y deformación. Además, la capa de geotextil puede convertirse en una superficie débil que favorezca los desplazamientos. Otro inconveniente es la susceptibilidad del geotextil a componerse ante la luz solar. A menudo se hidrosiembra el paramento visto para formar un muro vegetalizado (Figura 2).

Figura 2. Longitud de anclaje del geotextil. Fuente: https://geosynthetics.files.wordpress.com

Las geomallas también se puede reforzar el suelo utilizando una malla metálica, capaz de dar cierta rigidez al terraplén. Su función es la misma que el geotextil y se usan cuando la tracción requerida es mayor a la del geotextil. De este modo, las capas no constituyen superficies de debilidad, aunque el efecto de anclaje es menor al de los geotextiles. El inconveniente es que hay que prever la corrosión del material que forma la malla, así como que no corta por capilaridad el paso del agua, que puede llegar al cimiento.

Los geocompuestos de refuerzo son una combinación de los geotextiles y las geomallas. Proporcionan la resistencia a tracción necesaria y evitan el paso del agua al cimiento.

Figura 3. Detalle de un muro de suelo reforzado con malla. Fuente: www.orbemedioambiente.es

Os dejo un pequeño vídeo donde podemos ver cómo se ejecuta esta unidad de obra.

Os dejo un vídeo de geotecnia.online sobre el uso de los geosintéticos.

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Muros de escollera

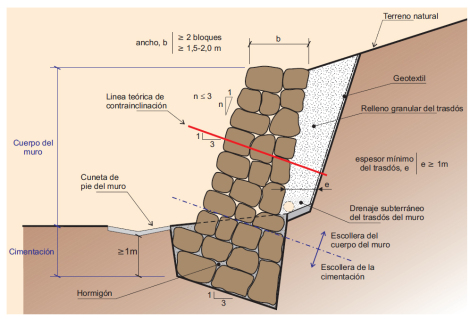

Ejemplo de definición geométrica. http://construblogspain.wordpress.com/

Las obras hechas con grandes bloques de piedra son habituales en la construcción civil. Una primera clasificación atiende a su modo de ejecución. Así tenemos las vertidas (diques rompeolas), las compactadas (pedraplenes, presas, etc.) o las colocadas (muros). A este último caso nos referimos en esta entrada.

Los muros de escollera son los formados por grandes bloques pétreos, obtenidos generalmente mediante voladura y de forma más o menos prismática y superficies rugosas.

El Ministerio de Fomento ha editado una guía para el proyecto y la ejecución de este tipo de muros. En dicho documento, se entienden por muros de escollera colocada, los constituidos por bloques de roca irregulares, de forma poliédrica, sin labrar y de gran tamaño (masa comprendida entre 300 y 3000 kg), que se colocan uno a uno mediante maquinaria específica, con funciones de contención o sostenimiento.

Os paso a continuación algunos vídeos para que veáis el proceso constructivo de esta unidad de obra.

Referencias:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.



Montaje de muros prefabricados

La prefabricación de muros con hormigón armado permite competir con los sistemas tradicionales de hormigón “in situ”. De hecho, numerosas casas de prefabricados se dedican a este menester por la gran versatilidad y ligereza del sistema, capaz de dar una gran calidad de acabados y presentando en numerosas ocasiones ventajas económicas.

Con estos sistemas, no se hace necesario el uso de paneles de encofrado, ni tampoco se tiene que renovar el tablero de madera fenólico de los paneles. Así, un muro prefabricado tipo podría colocarse mediante autogrúa en 10-20 minutos. Por contra, un muro tradicional de unos 6 m de altura y 15 m de longitud, tardaría unos 3 días en ejecutarse y precisaría de un andamio para ejecutar la segunda altura del muro. No son necesarias ni reglas alineadoras ni latiguillos o barras tipo dywidag.

Un aspecto relevante en este tipo de montajes es el relativo a la seguridad. Es muy importante que se realice un estudio del montaje y de cómo realizar tal operación (posicionamiento de grúas, manipuladores telescópicos, gatos y puntales de montaje, etc.). El diseñador de los prefabricados debe considerar las acciones de carga de viento, sismicas, lluvia con lavado de cimientos, y otras, para evitar que se desplome la estructura durante su montaje con el peligro que conlleva. Os sugiero una publicación de la Asociación Nacional  de la Industria del Prefabricado de Hormigón (ANDECE) denominada “Recomendaciones de seguridad en la ejecución de estructuras de edificación con elementos prefabricados de hormigón“.

Una buena alternativa a los muros nervados que vemos en las fotografías anteriores, es el muro doble prefabricado. Consiste en dos placas de hormigón armado de unos 6 cm de espesor unidas entre sí por celosías metálicas. Forman un sándwich que realiza a la vez función de encofrado, armado y acabado superficial del muro. En obra basta con rellenar con hormigón la parte central del mismo. Os dejo un dossier técnico de la firma Isotravis.



Os dejo un vídeo explicativo para que veáis el montaje. En este vídeo me gustaría que os fijaseis en las medidas de seguridad, para poder realizar un análisis crítico de las mismas. Desgraciadamente, los accidentes son graves si no se sigue un protocolo preestablecido en relación al montaje. Espero que sirva de ayuda su visualización para evitar errores irreparables.

Técnicas constructivas: Estructuras de contención y mejora de suelos

Hemos considerado interesante presentar un curso sobre “Técnicas Constructivas de la Ingeniería Civil para Profesionales de la Edificación: Estructuras de contención y procedimientos de construcción en mejora de suelos” porque pensamos que la transferencia de conocimiento y experiencia del campo de la ingeniería civil a otros profesionales centrados en la edificación puede mejorar sus competencias en la construcción de obras en general.

El link al curso de la Universidad Politécnica de Valencia es el siguiente enlace.

Os paso el contenido del curso, por si os pudiera servir de interés:
