La calidad visual a través del color

Os paso a continuación el último artículo publicado en el número 11 de la revista Cuadernos de Diseño en la Obra Pública. Se trata de una reflexión sobre el diseño, el color y la obra pública. Es, sin duda, un tema complejo, sujeto a amplio debate, con fuertes implicaciones que inciden, incluso, en el derecho que tienen los autores sobre su obra, especialmente cuando se habla de obras públicas. Dejo el artículo completo para vuestra descarga.

De nuevo, agradezco a Modesto Battle la sugerencia de escribir el artículo. Además, en la Red Universitaria Iberoamericana de Territorio y Movilidad Ruitem (www.ruitem.org) podréis descargar todos los números publicados de la revista. En este número 11, también participan Manel Reventós, Florentino Regalado y Ángel Aparicio Mourelo.



Referencia:

YEPES, V. (2019). La calidad visual a través del color. Cuadernos de Diseño en la Obra Pública, 11:4-10. ISSN: 2013-2603.





Descargar (PDF, 567KB)

La teoría del color y la estética en ingeniería

Figura 1. Puente Juan Bravo, en Madrid. Crédito: Guillem Collell Mundet, http://www.dobooku.com/2017/10/el-puente-juan-bravo-en-madrid/

Existe un interés creciente por las obras de ingeniería, que no solo deben ser funcionales y económicas, sino también estéticas. Sin embargo, saber valorar la estética o la calidad visual de una obra plantea algunos interrogantes. Se trata de un tema controvertido para muchos ingenieros, no suficientemente tratado en los planes de estudios. Resulta llamativa la reflexión realizada por Modest Batlle (2005) en relación con un mecanismo de autodefensa del ingeniero: “si no soy capaz de diseñar bien, mi alternativa es plantear que el diseño no tiene importancia; que lo hagan los otros“.

Javier Manterola (2010) reflexionaba en “Saber ver la ingeniería” sobre el lenguaje propio de cada una de las manifestaciones artísticas como la pintura, la escultura, la música, la arquitectura, el cine, la fotografía o la ingeniería. Si bien la forma de entender el arte se ha configurado a lo largo del tiempo, no son lenguajes independientes, aunque un pintor no tenga porqué saber nada de ingeniería o viceversa. La ingeniería va creando y modificando el paisaje donde se inserta, y es el espectador el que puede calibrar el valor intrínseco de la obra si entiende su lenguaje propio. David P. Billington (2013) acuña el término “arte estructural” como manifestación del arte del ingeniero de estructuras, que se muestra con claridad en puentes, rascacielos y cubiertas de gran luz. Podría pensarse que en estas estructuras, o en cualquier manifestación de la ingeniería civil (carreteras, presas, etc.), la belleza es una función más. Pero, como bien indica Juan José Arenas (1995), “contraponer funcionalidad y belleza es tomar el camino equivocado“.

Estos planteamientos conducen a la búsqueda de la verdad estructural como base de los valores estéticos de una estructura. Como dice Billington, “La forma controla las fuerzas y, cuanto más claramente pueda el proyectista visualizarlas, tanto más seguro se sentirá de esa forma“. También Eduardo Torroja acuñó su célebre frase “La lógica de la forma“, en el sentido que era la función que ha de cumplir una estructura su guía de diseño. El arco o la catenaria serían bellos en sí mismo porque expresan en sí mismos cómo se transmiten las cargas. Por tanto, fuera cualquier adorno superfluo. La estética de Torroja surge “del deseo último de fundir en un mismo ser la forma artística con la resistente“, lo cual es independiente del paisaje, resultando su integración más de la economía y simplicidad de formas y materiales, que de unos deseos explícitos de relacionar la obra con el paisaje (Nárdiz, 2001).

Sin embargo, ¿es suficiente el rigor de la ciencia estructural para alcanzar el nivel de calidad de diseño y construcción que pueda considerarse como “arte”? Arenas lo niega con rotundidad al afirmar que los mejores ingenieros buscan una síntesis “entre arte y tecnología, entre forma y mecanismos resistentes, entre claridad de expresión externa y limpieza y eficiencia del comportamiento estructural interno“. Miguel Aguiló (1999), reflexionando sobre el paisaje construido, sostiene que “normalmente se construye con una finalidad pero, algunas veces, lo construido trasciende a su propio uso y adquiere significados“. Es ahí donde está la clave, ¿qué significado tienen las obras de ingeniería?, ¿cómo valora el observador la imagen construida?, ¿es necesario un lenguaje específico para valorar la estética o el arte en ingeniería?

Figura 2. Presa de Aldeadávila. Difícil no emocionarse ante este arco gravedad. Crédito: Raiden32 (Imagen cedida por onmeditquenosvies, miembro del foro embalses.net) – Trabajo propio, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=9884054

Es difícil entrar en este campo de la estética y de la calidad visual de las infraestructuras. Aspectos como la armonía con el entorno, la esbeltez, el orden o la proporción se unen a la eficiencia económica y estructural en la valoración de la belleza de la obra pública. Pero no todos los espectadores utilizan el mismo lenguaje para valorar lo bello. Además, la subjetividad se acrecienta con las modas y con el contexto histórico y cultural en un ámbito determinado. Se trata, por tanto, de una respuesta emocional del observador (Figura 2). Con todo, ¿podemos utilizar algunos aspectos del lenguaje de la pintura, la fotografía o la escultura para entender mejor por qué existen imágenes u objetos que nos emocionan más que otros? ¿Se puede hablar, por tanto, de emoción en las obras de ingeniería?

Una de las formas universales, aunque no la única, de aproximarse a la realidad es el lenguaje visual. Se trata de un lenguaje mucho más universal que las lenguas escritas, aunque dispone de sus propias normas gramaticales y ortográficas que conviene conocer para transmitir lo que deseamos. Este lenguaje está presente en el diseño gráfico, industrial o la arquitectura, trasciende las bellas artes, la pintura, la fotografía y llega a la publicidad o a las redes sociales. Estamos en inmersos en un universo visual al que no es ajeno la ingeniería civil. Por tanto, existe cierta labor de alfabetización visual necesaria para entender el valor o demérito de una infraestructura y su contexto. Se trata de que el espectador pase a observador, transite sucesivamente de ver a mirar, para llegar a observar lo que se le presenta. Un correcto lenguaje visual permite al espectador dirigir la vista al objeto y formarse un juicio sobre él, por tanto, depende tanto de lo que se mira como de la experiencia previa.

Gran parte del conocimiento actual sobre la percepción humana y cómo interactúa con el significado visual nació en Europa en el primer tercio del siglo XX con la psicología de la Gestalt. Se comprobó cómo el principio básico de la organización perceptual es que el todo supera a la suma de las partes. Nuestro cerebro aprehende de la realidad simplificándola, analiza los componentes y los organiza en estructuras como pueden ser formas, objetos o secuencias. Entre el sujeto y el fondo, el cerebro crea un contraste que exagera las diferencias. Distinguimos sensaciones en la luz como el brillo, el contraste o la degradación tonal, así como el tamaño, la textura, la masa estimada o la localización espacial de lo que vemos. Incluso cuando falta información, nuestro cerebro crea incluso realidad mediante ilusiones ópticas.

El diseño puede considerarse como la expresión visual de una idea. Esta idea se transmite en forma de composición. Las formas (sus tamaños, posiciones y direcciones) constituyen la composición en la que se introduce un esquema de color. El lenguaje visual presenta, por tanto, unos elementos básicos como el punto, la línea, las superficies y el volumen. Todo ello crea formas, volúmenes, que en la obra pública se integran en el paisaje, transformándolo. Cómo disponer de estos elementos básicos forma parte de lo que se denomina “composición”, todo un arte dentro de la pintura o la fotografía, pero cuyos principios básicos también forma parte de la visión subjetiva del espectador del paisaje y sus infraestructuras.

Figura 3. Círculo cromático en la teoría tradicional del color

La forma ha sido un clásico en la estética, fundamentalmente en las estructuras, tal y como hemos visto anteriormente. Sin embargo, en este artículo vamos a centrarnos solamente en uno de los aspectos básicos de la calidad visual, que es la materia prima fundamental: la luz. Es la visión el sentido de la percepción del sujeto que consiste en la habilidad de detectar la luz e interpretarla. El espectro electromagnético visible por el ojo humano comprende longitudes de onda entre los 380 nm hasta los 780 nm, es decir, desde el violeta hasta el rojo. El color como tal no existe, son las células sensibles de la retina las que reaccionan de forma distinta con la longitud de onda de la luz reflejada por los objetos y que permite distinguir los colores. El ojo humano presenta tres tipos de células que transforman las longitudes de onda en los colores azul, rojo y verde, y de esta combinación se percibe el resto de gama de colores. Estos tres colores constituyen los colores primarios, de cuya combinación se puede producir la luz blanca, se trata del modelo de color RGB. Sin embargo, también existe el modelo CMYK formado por los pigmentos cian, magenta y amarillo, de cuya combinación se produce el negro. No obstante, la tradición del arte y en especial de la pintura, nos lleva al modelo de color RYB, donde los colores primarios son el rojo, el amarillo y el azul (Figura 3). Al conjunto de reglas básicas en la mezcla de colores para conseguir el efecto deseado se le denomina teoría del color.

En la Figura 3 se muestra el círculo cromático tradicional. En él los colores primarios (rojo, amarillo y azul) se combinan en la misma proporción para obtener los colores secundarios (violeta, naranja y verde). Incluso se obtienen los colores terciarios como combinación de primarios y secundarios (rojo violáceo, rojo anaranjado, amarillo anaranjado, amarillo verdoso, azul verdoso y azul violáceo). Los colores tienen tres atributos básicos: el matiz o tono, que es el propio color, la luminosidad, que es la mayor o menor cercanía al blanco o al negro, y la saturación o pureza del color, que es la concentración de gris. Por ejemplo, en el caso de mezclar colores opuestos en el círculo cromático, se obtienen grises.

Si bien el color se ha usado con maestría en la pintura, la fotografía, la arquitectura, no se podría decir lo mismo con la ingeniería, donde existe un desconocimiento absoluto sobre el fenómeno perceptivo con inagotables posibilidades espaciales. La fascinación por el blanco llegó a considerar el color como algo “casi delictivo”. Incluso no faltan los que opinan que el color en la obra pública es un ornato innecesario cuando se cambian los tonos naturales de los materiales, incluso se tacha de decoración. Le Corbusier argumenta al respecto en torno a tres ideas que quedan respaldadas con ejemplos de sus propios edificios construidos: “el color modifica el espacio”, “el color clasifica los objetos” y “el color actúa psicológicamente sobre nosotros y reacciona fuertemente sobre nuestros sentimientos”. El color tenía una gran importancia en la docencia de los primeros cursos de la Bauhaus, escuela que sentó las bases normativas y patrones de lo que hoy conocemos como diseño industrial y gráfico. El color interfiere en las propiedades visuales de la forma (puente, edificio, etc.) para mimetizar o singularizar las estructuras con el paisaje urbano o para integrar o desintegrar sus elementos componentes, para describir aspectos relacionados con la función o la composición de la forma, para vincularse con la cultura local de un contexto determinado, para incorporar un valor artístico añadido, etc. (Serra, 2013). No tiene sentido proyectar una obra y luego pensar cómo la pintaremos.

Por tanto, ¿tiene sentido colorear una obra de ingeniería? ¿No sería mejor dejar los colores naturales de los materiales? ¿Qué importancia tiene el código de color en la restauración? En el caso de las estructuras metálicas, el coloreado es casi obligatorio para su protección; en hormigones o aglomerados asfáticos se pueden agregar pigmentos; incluso el color puede conseguirse por biofilia, incorporando especies vegetales a la obra creada. Si bien cada individuo tiene una forma diferente de ver el mundo, en el fondo todos tenemos muchísimo en común. Los colores influyen en la emoción del observador, pues unos son fríos (tranquilos, estáticos, introvertidos) y otros más cálidos (energéticos, extrovertidos, dinámicos). Los colores neutros (gris, negro, blanco) son muy versátiles. El peso visual tiene un fuerte componente emotivo: se valora como más pesado el objeto de mayor tamaño, las superficies con textura pesan más que las lisas y homogéneas, los colores cálidos, saturados o claros se perciben como más densos que los fríos, desaturados y oscuros. Además, la investigación y la experiencia en la pintura a lo largo de la historia del arte permite disponer conjuntos de colores que armonizan de una forma especial entre ellos o bien contrastan. Ambas, armonía y contraste, son las dos formas compositivas del color.

  • Los colores complementarios son los que se encuentran en puntos opuestos en el círculo cromático, es decir, proporcionan el máximo contraste. Por ejemplo, el amarillo y el azul. Los complementarios son colores que se refuerzan mutuamente, de forma que un mismo color parece más vibrante si se asocia a su complementario. Son una buena herramienta para llamar la atención y para aquellos proyectos donde se quiera un fuerte impacto. Pero hay que tener cierta precaución, pues el resultado puede ser caótico si se usa la misma cantidad de cada color, por lo que se aconseja que un color sea el dominante.
  • La armonía doble de complementarios consiste en utilizar dos colores y sus complementarios, es decir, dos pares de colores contrastados. También puede ser algo arriesgada, sobre todo si se eligen porcentajes iguales de cada color.
  • Los complementarios divididos o adyacentes constituye una variante de los colores complementarios, pero con un menor contraste. En lugar de utilizar el complementario al color dado, se usan los situados en posiciones inmediatamente adyacentes. Por ejemplo, el azul y el rojo naranja y amarillo naranja. A veces basta utilizar dos de los colores. Esta armonía se utiliza mucho para acabados decorativos.
  • La armonía de análogos son los colores próximos en la rueda del color. Como son parecidos, armonizan muy bien entre sí. Estas combinaciones son muy habituales en la naturaleza. Por tanto, obras de ingeniería que intenten armonizar con el paisaje del entorno casan bien con colores armónicos.
  • Las tríadas o armonías de tres colores son aquellos que son equidistantes en el círculo cromático. Se podrían utilizar incluso figuras más complejas de cuatro o cinco lados, siempre con colores equidistantes entre sí.
  • La armonía monocromática es la basada en un solo color y sus diferentes tonos, con adición de blanco, negro y gris, es decir, variando su saturación y luminosidad. Es muy simple, y da sensación de sobriedad y elegancia, dando un efecto unificador y armonioso. Aunque a veces puede ser “excesivamente armónica”, monótono y aburrida, lo cual se puede evitar con alguna pizca de color complementario. Una forma de no fallar es utilizar el blanco, pues funciona de forma armónica, pero siempre que el resto de colores de la familia tonal correspondiente. Muchos de los puentes modernos puentes actuales acaban siendo blancos por este motivo.
Figura 4. Formas compositivas del color. Crédito: V. Yepes
Figura 5. Puente de La Vicaria, en Yeste. Crédito: Jesús from Albacete, España – Líneas (Puente de la Vicaría), CC BY 2.0, https://commons.wikimedia.org/w/index.php?curid=14935472

En las obras de ingeniería, el color es lo más económico y lo más visible (Batlle, 2005). El color cumple su función en la composición de una construcción. Puede integrar por mimetismo la obra con su entorno; por contra puede llamar la atención usando colores saturados o claros (por ejemplo en los puentes destaca el color el flujo de fuerzas). Sirve para ocultar elementos, como puede ser la imposta de un puente para aparentar mayor esbeltez. O incluso puede servir como signo identitario de un ámbito geográfico o sectorial, como es el caso del color azul del TGV en España.

Vamos a comentar algunas fotografías para descubrir la armonía o el contraste entre los colores. En la Figura 5 (puente de La Vicaría) se pueden observar los colores rojo anaranjado del arco y del suelo, los azules de la barandilla y el cielo, junto con los verdes del paisaje. Se trata de una armonía de dobles complementarios que funciona bien en el paisaje. Este rojo anaranjado es característico del acero Corten, muy utilizado en estructura mixta, tal y como se puede ver (Figura 1) en el puente Juan Bravo, en Madrid, diseñado por los ingenieros José Antonio Fernández OrdóñezJulio Martínez Calzón y Alberto Corral López-Dóriga. En este caso, el color del acero autopatinable y el blanco proporcionan una sensación de ligereza visual al tablero que resulta atractiva. Este material es especialmente interesante en cuanto a su integración paisajística, pues presenta tonos análogos a los tostados y marrones propios de la naturaleza.

Otro caso es la deliberación en el uso del color para destacar la singularidad de una obra. Un puente rojo o amarillo puede destacar sobre un paisaje natural, o bien mimetizarse en él si el color es verde o gris. Existe un gran riesgo de equivocación en el caso de una fuerte atracción visual. Por ejemplo, el rojo ligeramente anaranjado característico del Golden Gate, en San Francisco, funciona perfectamente destacando la singularidad de la estructura. Se trata de un color cálido que sintoniza bien con el entorno natural, con colores cálidos del terreno y que contrasta con los colores fríos del cielo y el mar. Además, proporciona una buena visibilidad a los busques en tránsito, pues el puente se encuentra cubierto de una espesa niebla muchos días al año. La propuesta de este icónico color fue de Irving Morrow, arquitecto asociado al proyecto, que pensó que la primera capa de pintura protectora presentaba una estética radical frente a los colores grises aluminio que se barajaban al principio. Este color (69% magenta, 100% amarillo y 6% negro), denominado como “Naranja Internacional” no pasa desapercibido, ya sea conduciendo, caminando o mirando la estructura desde la lejanía. Es simplemente maravilloso. Lo cual no significa que este color sirva en cualquier otro contexto y situación. ¡Qué suerte que la Armada estadounidense no impuso su opinión de pintar el puente de negro y amarillo para que fuera más visible! En la Figura 6 se ve la diferencia.

Figura 6. Puente colgante Golden Gate, en San Francisco. La segunda imagen corresponde al color que quería la Armada estadounidense. Crédito: Joan Campderrós-i-Canas/CC BY 2.0; Golden Gate Bridge, https://www.californiasun.co/stories/6-fascinating-facts-about-california-avocado-and-bumble-bee-bridge-edition/

También se puede utilizar el color en la iluminación ornamental de las infraestructuras. En ese sentido, tuve la experiencia personal de participar, desde la Generalitat Valenciana, en diversas iluminaciones como el Puente de San Jorge (Alcoy), tal y como puede verse en la Figura 7. Otras experiencias fueron la iluminación del casco urbano de Bocairent (Valencia), o las murallas de Xàtiva o Morella. En estos casos, la coloración puede ser más atrevida, ser cambiante y buscar efectos dinámicos, puesto que los cambios no son permanentes. Incluso en ocasiones se utilizan los fondos de determinados monumentos o fachadas como telón de fondo de actividades festivas o artísticas. Es, por ejemplo, el caso de las Torres de Serrano con motivo de la Crida, invitación a las Fallas de Valencia (Figura 8).

Figura 7. Iluminación ornamental del puente de San Jorge (Alcoy). Créditos: Waliwali21222324 – Trabajo propio, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=66216027



Figura 8. Iluminación de las Torres de Serrano con motivo de la Crida fallera

Otras veces el color juega un papel deliberado de integración de una estructura en su territorio. Es el caso del puente Fernando Reig de Alcoy (Alicante). De este puente y de los derechos de autor de las obras de ingeniería, ya hablamos en un artículo anterior. En este caso, el proyecto lo suscribieron los ingenieros de caminos José Antonio Fernández OrdóñezJulio Martínez Calzón, Manuel Burón Maestro y Ángel Ortíz Bonet. Tal y como se dice en su memoria: “La pila central es el elemento fundamental del puente y, sin ella, todo el concepto estructural y estético perdería  su sentido“. El material de la pila está cuidadosamente descrito para alcanzar su objetivo: un hormigón especial formado por un cemento portland gris muy claro con áridos y arenas rojas, y posteriormente tratado al chorro de arena. Con ello se consigue un color rosa, muy parecido al de la piedra de sillería del cercano puente de María Cristina, lo cual añade aún más singularidad a lo que ya son las enormes dimensiones y potente forma de la pila. Además, se eligió pintar en color gris la parte inferior de los tirantes hasta la altura de la barandilla para no distorsionar la línea horizontal del tablero. En la Figura 9 se puede apreciar el aspecto del puente antes de su última reparación.

Figura 9. Puente Fernando Reig de Alcoy, antes de la remodelación. Crédito: RafaMiralles – http://taxialcoy.net, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=42608270

Tras la renovación, el puente luce “prácticamente nuevo”, con una capa de pintura blanca en pilas, tirantes y tablero que desgarra la idea y concepción estética buscada por su autor. Se podrán argumentar razones técnicas, de durabilidad o de cualquier otro tipo. Pero estoy convencido de que se podría haber respetado la obra según la concibió su creador. Dejo la imagen del nuevo puente en la Figura 10. Como he dicho anteriormente, es el espectador el que tiene que valorar la obra pública, aunque en este caso, no tendrá ocasión de comprobar si lo que el autor quería transmitir se consiguió o no. Esa oportunidad de entender el significado de la obra se ha robado para las siguientes generaciones.

Figura 10. Puente Fernando Reig de Alcoy, tras su remodelación. Imagen: V. Yepes (2019)

Referencias:

AGUILÓ, M. (1999). El paisaje construido. Una aproximación a la idea de lugar. Colección de Ciencias, Humanidades e Ingeniería, nº 56. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

ARENAS, J.J. (1995). El arte y la estética en el diseño de puentes: ¿Puentes monumento u obra civil funcional?. Revista de Obras Públicas, 3344: 27-34.

BATLLE, M. (2005). Diseño y funcionalidad visual en la obra pública. Colección de Ciencias, Humanidades e Ingeniería, nº 78. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

BILLINGTON, D.P. (2013). La torre y el puente. El nuevo arte de la ingeniería estructural. Cinter Divulgación Técnica, Madrid.

MANTEROLA, J. (2010). La obra de ingeniería como obra de arte. Fundación Arquitectura y Sociedad. LAETOLI, Pamplona.

NÁRDIZ, C. (2001). El paisaje de la ingeniería, la estética, la historia, el análisis y el proyecto. OP ingeniería y territorio, 54:4-13.

NAVARRO, J.R. (editor) (2009). Pensar la ingeniería. Antología de textos de José Antonio Fernández Ordóñez. Colección ciencias, humanidades e ingeniería. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

SERRA-LLUCH, J. (2013). Three color strategies in architectural composition. Color Research and Application, 38, pp. 238-250.

YEPES, V. (2018). El derecho de autor en las obras de ingeniería: El puente Fernando Reig en Alcoy. https://victoryepes.blogs.upv.es/2018/05/17/el-derecho-de-autor-en-las-obras-de-ingenieria-el-puente-fernando-reig-en-alcoy/



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.



El concepto de puente

Puente Ingeniero Carlos Fernández Casado, en embalse de Barrios de Luna (León)
Puente Ingeniero Carlos Fernández Casado, en embalse de Barrios de Luna (León). Imagen: © V. Yepes

Los puentes pueden considerarse como una de las construcciones cuyos orígenes se pierden en los albores del tiempo. Son las obras civiles por excelencia. Sin embargo, son mucho más que simples construcciones, en palabras de Juan José Arenas, “un puente ha sido, y es, sin género de dudas, un elemento indispensable para el desarrollo de la civilización y de la cultura”.

Los puentes a lo largo de la historia han identificado paisajes y se han erigido en articuladores del espacio. Javier Manterola  recuerda que “el puente es un elemento del camino”, por tanto, no puede entenderse sin él, pero tampoco sin el obstáculo. Es el paradigma del esfuerzo de la razón en su pretensión de superar todo tipo de dificultad y contratiempo. Para Miguel Aguilólos puentes … expresan la superación de un obstáculo, de una incomunicación, de una situación comprometida”. Es el afán sempiterno por vencer los límites que amordazan la voluntad humana.

El puente es la metáfora perfecta de la unión entre las partes, de la comunicación, del intercambio y del progreso. También significa el paso o tránsito hacia el otro lado, hacia lo desconocido, con toda la carga de magia y misterio que lo rodea. Es la victoria de la razón sobre las fuerzas de la Naturaleza, aunque para otros es fruto de la intervención del maligno. Fernández-Troyano nos recuerda que la magia consiste en “sostener el camino en el aire”, dejándolo flotar contra todo pronóstico, sorteando el orden establecido.

Es un símbolo de poder para quien lo controla y un paso hacia la inmortalidad para quien lo construye. Para otros es propaganda, una “golosina visual”, una marca o un reclamo turístico. Sin embargo, para los ingenieros, un puente puede ser la más bella obra que la razón ha regalado a los humanos. Aprender a ver un puente, por tanto, va más allá de la simple contemplación; consiste en descubrir su verdad interna, aquello que el autor ha querido expresar y que, en esencia, es la posibilidad de crear una estructura sólida, bella y funcional, como diría Vitruvio.

Puente della Trinitá en Florencia.  Imagen: © V. Yepes

Para José Antonio Fernández-Ordoñez el paradigma vitruviano queda limitado en nuestra búsqueda de entender el lenguaje del puente, incluso si se añaden las componentes constructivas y económicas. En efecto, tal y como nos refiere él mismo, le “interesan especialmente otros tres aspectos menos tratados, pero no menos importantes, como son el estético, el histórico y el de integración con su entorno, es decir, la naturaleza”.

Un puente es una obra de arte que, más allá de su arquitectura, presenta una dialéctica tensional que, bien entendida e interpretada, permite escucharla como una composición musical, con todos sus matices, timbres y tonos. Sin embargo, como cualquier obra de arte, es imposible descifrarla fuera de contexto, sin su entorno, sin la sociedad que la creó. Un puente genera, por tanto, otra dialéctica, la visual con el paisaje, creando o destruyendo el lugar, lo cual implica que el puente debe ser algo singular, creado “ad hoc”, que no sirve para cualquier sitio o circunstancia, y que debe ser fruto de la sociedad que lo ha visto nacer. Santiago Hernández (2009:11) expresa claramente esta idea cuando habla del “alma de los puentes”, es decir, “de la capacidad de provocar sentimientos en quienes los han construido y en aquellos que, cuando los contemplan, pueden ver a todos quienes han hecho posible que su obra sirva a miles de personas durante siglos. El puente es más que un libro, más que una película, más que un relato, más que una herramienta… el puente nos permite vivir una ‘experiencia’ que nos une a su origen, su pasado, su presente y su futuro”.

El protagonista, por tanto, es ese lenguaje dialéctico, interno del puente y externo con el contexto y el paisaje. Cuando el propio puente, su autor o su promotor prevalecen deliberadamente sobre este lenguaje, el puente pierde gran parte de su valor, prostituyendo su esencia. A este respecto, Miguel Aguiló ya nos previene de estos peligros: “… lo puramente funcional va siempre acompañado de intenciones simbólicas, de emulación, de prestigio o de ostentación, y son precisamente estas finalidades no explícitas en la función las que fomentan o impulsan la desproporción”. Es quizás en este contexto cuando ciertas reflexiones de Florentino Regalado pueden adquirir mayor brillo: “una reflexión meticulosa, la reflexión y el sentido común, y unas ciertas dosis de humildad, se echan a faltar en lo que se proyecta y construye”.

Quizá Steinman y Watson fueron capaces de sintetizar lo que el puente significa para aquellos que los amamos profundamente, “porque un puente es algo más que una cosa de acero y piedra: es la concreción del esfuerzo de cabezas, corazones y manos humanas. Un puente es más que una suma de deformaciones y tensiones: es una expresión del impulso de los hombres —un desafío y una oportunidad de crear belleza—. Un puente es el símbolo del heroico esfuerzo de la humanidad hacia el dominio de las fuerzas de la naturaleza. Un puente es un monumento a la tenaz voluntad de conquista del género humano”.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de puentes girados

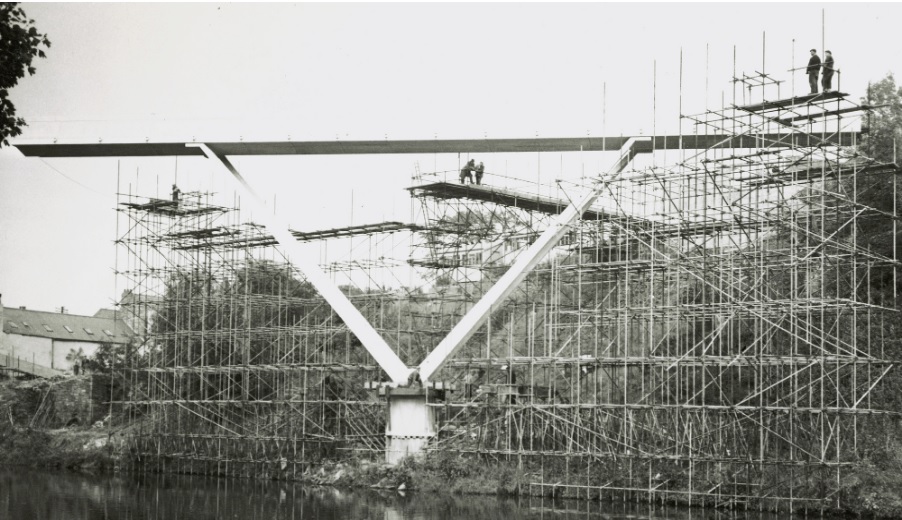

Construcción de la pasarela peatonal de Kingsgate (1966), en Durham (Inglaterra), de 31 m de luz. Foto: Ove Arup.

Constituye una alternativa a la traslación longitudinal del tablero en el que el giro se efectúa tras construir el puente sobre cimbra apoyada sobre el terreno, colocada paralelamente al obstáculo, por ejemplo, en la orilla de un río. Posteriormente, mediante un giro en eje vertical alrededor de un apoyo, se lleva a su posición definitiva. Se puede apoyar el extremo del tablero que gira en una barcaza, o bien llevarlo en voladizo. También se pueden construir dos semipuentes en cada lado y luego girarlos sobre las pilas hasta situarlos en prolongación y cerrar la clave. A diferencia del puente empujado, esta forma de construir el tablero permite una gran libertad de diseño al proyectista, pues se pueden girar puentes viga, pórtico, arco o atirantados.

Para realizar el giro, el tablero queda sustentado en tres apoyos, el pivote y otros dos apoyos móviles, separados para mantener el equilibrio. En el caso de puentes ligeros, los dos apoyos se sitúan en el extremo del tablero. Pero si son tableros pesados, como por ejemplo en sección de cajón de hormigón, una parte del tablero queda en voladizo y en la otra de contrapeso se sitúan los dos apoyos restantes.

La primera obra que se ejecutó con giro desde los dos lados fue la pasarela de Kingsgate en Durham, de Ove Arup, de 31 m de luz, construida en 1966. Un ejemplo de puente girado con apoyo en flotación es la construcción del puente de La Barqueta, en Sevilla (1989-1992), proyectada por Juan J. Arenas y Marcos J. Pantaleón. El puente se montó en una de las orillas, y mediante flotadores se llevó el extremo del puente a la otra orilla. A continuación se procede a desmontar la rótula provisional que propició el giro. El puente, tipo bowstring, tiene una luz de 168 m. También se construyó así la pasarela de la Cartuja (1991), en Sevilla, de Fritz Leonhardt y Luis Viñuela, que es una viga metálica en cajón de 170 m de vano que se giró con un apoyo mediante barcaza en el giro.

Puente de la Barqueta, en pleno proceso de giro flotando sobre el río. Foto: J.M. Serrano.

Los apoyos móviles pueden sustentarse por flotación o bien desplazarse sobre caminos curvos sobre viga o muro de hormigón, habitualmente rematado por un carril metálico. En cuanto al sistema de empuje, si el giro es por flotación, se pueden usar dos cabrestantes, uno de tracción y otro de retenida, que actúan sobre los flotadores. Sin embargo, es aconsejable forzar el movimiento del tablero mediante gatos desde el extremo opuesto al eje de giro para evitar problemas de sincronización y control direccional de tiros.

En el siguiente vídeo podemos ver cómo se construyó la pasarela de Kingsgate.

En el vídeo siguiente podemos ver el “barquetazo”, donde se habla del problema que tuvo el Puente de la Barqueta, en su giro a su posición definitiva.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La construcción del viaducto de Almonte, Cáceres

 El viaducto sobre el río Almonte, en el embalse de Alcántara se ha convertido en el mayor puente arco de Alta Velocidad construido, en el mayor puente arco ferroviario de hormigón y e el tercer mayor puente arco de hormigón sin distinción de tráficos. El arco presenta una luz de 384 m, constituyendo el tramo principal de un viaducto de 996 m de longitud. En realidad, se trata de cuatro arcos de sección rectangular variable. Siendo en el arranque de 6,9 por 3,7 metros. Y en la clave, punto más alto del arco, la sección se reduce hasta un canto de 4,8 metros y 6 metros de ancho. Su comportamiento aerodinámico ha sido verificado en un túnel de viento. Para el arco se utilizaría hormigón autocompactante de alta resistencia (HAC-80).

Vista aérea de las obras del Viaducto de Almonte – FCC

La solución, proyectada por Arenas & Asociados, es el resultado de una serie de condicionantes impuestos como la luz principal, al no ser posible disponer apoyos en el embalse. De entre las alternativas del proceso constructivo, se optó por el avance en voladizo del arco con ayuda de una torre de atirantamiento provisional.  Los medios auxiliares necesarios para la realización de la obra han sido dos torres metálicas de más de 50 m de altura colocadas sobre las pilas extremas del arco; un carro de hormigonado para cada semiarco; un sistema de tirantes de acero que soporta el semiarco construido anclándose en la parte superior de la pila y en la torre; otro sistema de tirantes que soporta la pila y la torre anclándose en las cimentaciones de las pilas adyacentes, y, finalmente, un sistema de anclajes provisionales al terreno para sujetar las zapatas de las pilas adyacentes.

Recomiendo que leáis la descripción que el propio Juan José Arenas hace del diseño: http://www.arenasing.com/sites/default/files/Ponencia_Ache-2011.pdf

A continuación os paso varios vídeos sobre el proceso constructivo. El primero es una grabación realizada con un avión no tripulado por la empresa Rúbrica, encargada de los carros de las dovelas del arco.

Puente del Tercer Milenio (Zaragoza)

De edu1975, CC BY 3.0, https://commons.wikimedia.org/w/index.php?curid=54504643

El Puente del Tercer Milenio, situado en Zaragoza sobre el río Ebro, es un puente de arco en hormigón atirantado por el tablero (bow-string) diseñado por Juan José Arenas de Pablo y su equipo de ingenieros de Arenas & Asociados. El puente, construido sobre el río Ebro en la nueva Ronda del Rabal e inaugurado el 7 de junio de 2008, integra en la ciudad la margen izquierda del río en el entorno del Meandro Ranillas, conectando los barrios de La Almozara y del Actur. Fue construido como parte de las infraestructuras del recinto ferial de la Exposición Internacional de Zaragoza de 2008 constituyendo durante la misma el principal acceso al recinto.

Aunque el puente puede parecerse al de La Barqueta de Sevilla, una de las diferencias más relevantes es el material, de acero en Sevilla y de hormigón en Zaragoza. El hormigón se usó en este puente por su mayor capacidad para amortiguar la estructura ante posibles vibraciones producidas por el viento o el tráfico.



Detalle de la pasarela acristalada para los peatones



La tipología elegida, la de arco atirantado por el tablero, permite compensar la falta de solidez del terreno para responder a las cargas. Su estructura presenta una luz de 216 m, con una longitud de tablero de 270 m y 43 m de ancho. Desde el arco y para soportar el tablero se distribuyen dos familias de 32 péndolas soportando cada una de ellas una tensión aproximada de 300 t. Cuenta con 6 carriles de circulación de automóviles, 2 carriles para bicicletas y 2 paseos peatonales acristalados. En su construcción se utilizaron innovaciones técnicas en materiales y sistemas constructivos, destacando entre ellas el uso del hormigón blanco de alta resistencia.

Os recomiendo el artículo sobre este puente firmado por sus propios autores que podéis ver en este enlace. O también este artículo de Arenas sobre su diseño. Os paso un par de vídeos sobre este puente, que espero os gusten.
