Recomendaciones para la distribución de las instalaciones de obra

Figura 1. Vista aérea de septiembre de 2017 de las obras del estadio de Los Ángeles en Hollywood Park. https://commons.wikimedia.org/

Las instalaciones temporales son elementos colocados durante una obra para garantizar la seguridad y eficiencia de los trabajos. Al finalizar, se retiran. Es crucial realizar un estudio previo para evitar retrasos y problemas, como acceso dificultoso o falta de infraestructuras.

Las instalaciones temporales deben cumplir con la normativa vigente y pueden incluir vallas de obra para protección, instalaciones auxiliares con baños portátiles, áreas de descanso y espacios de primeros auxilios. La señalización es relevante para informar sobre los peligros y prevenir accidentes. Estas instalaciones deben ser adecuadas al tamaño y tipo de obra, y es importante que los trabajadores estén debidamente informados y capacitados. La presencia de señales es tan valiosa como la formación de los trabajadores.

La distribución eficiente y segura de las instalaciones de obra es de vital importancia. Para lograr este objetivo, se recomienda una adecuada planificación, pues optimizará el flujo de trabajo y garantizará un entorno seguro.

En general, cuando se dispone de espacio suficiente, se pueden considerar las siguientes recomendaciones para la distribución de las instalaciones de obra que facilite su gestión eficiente:

a) Las oficinas de obra deben situarse en zonas elevadas para tener una vista panorámica de la entrada y salida de la obra.

b) Los vestuarios y barracones para el personal obrero deben ubicarse fuera de la zona de trabajo, preferiblemente fuera de la vista de los tajos.

c) Los almacenes y talleres también deben estar alejados del área de trabajo para no obstaculizar la llegada y salida de suministros, así como el tráfico normal de la instalación. Los almacenes deben tener fácil acceso desde el exterior y salida fácil hacia los talleres.

d) Es recomendable que las obras importantes dispongan de una báscula propia para camiones cerca de la entrada para facilitar el control por peso de los aprovisionamientos.

e) Si hay un gran número de vehículos en uso, se debe considerar la instalación de una gasolinera o almacén-surtidor de combustible.

f) En la medida de lo posible, se debe considerar la posibilidad de reutilizar las instalaciones después de la obra o, al menos, evitar la necesidad de demolerlas.

g) Siempre que sea posible, se debe diseñar las instalaciones aprovechando la gravedad y reducir el trabajo necesario aprovechando la orografía o las pendientes del terreno.

h) Las instalaciones deben ajustarse a la duración prevista de la obra, y su ubicación debe ser tal que no se necesite un cambio de emplazamiento durante la obra. Si un cambio es imprescindible, debe tenerse en cuenta desde el principio y planificarse cuidadosamente para evitar interrupciones en el trabajo.

Os dejo un par de vídeos al respecto, que espero os sea de interés.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

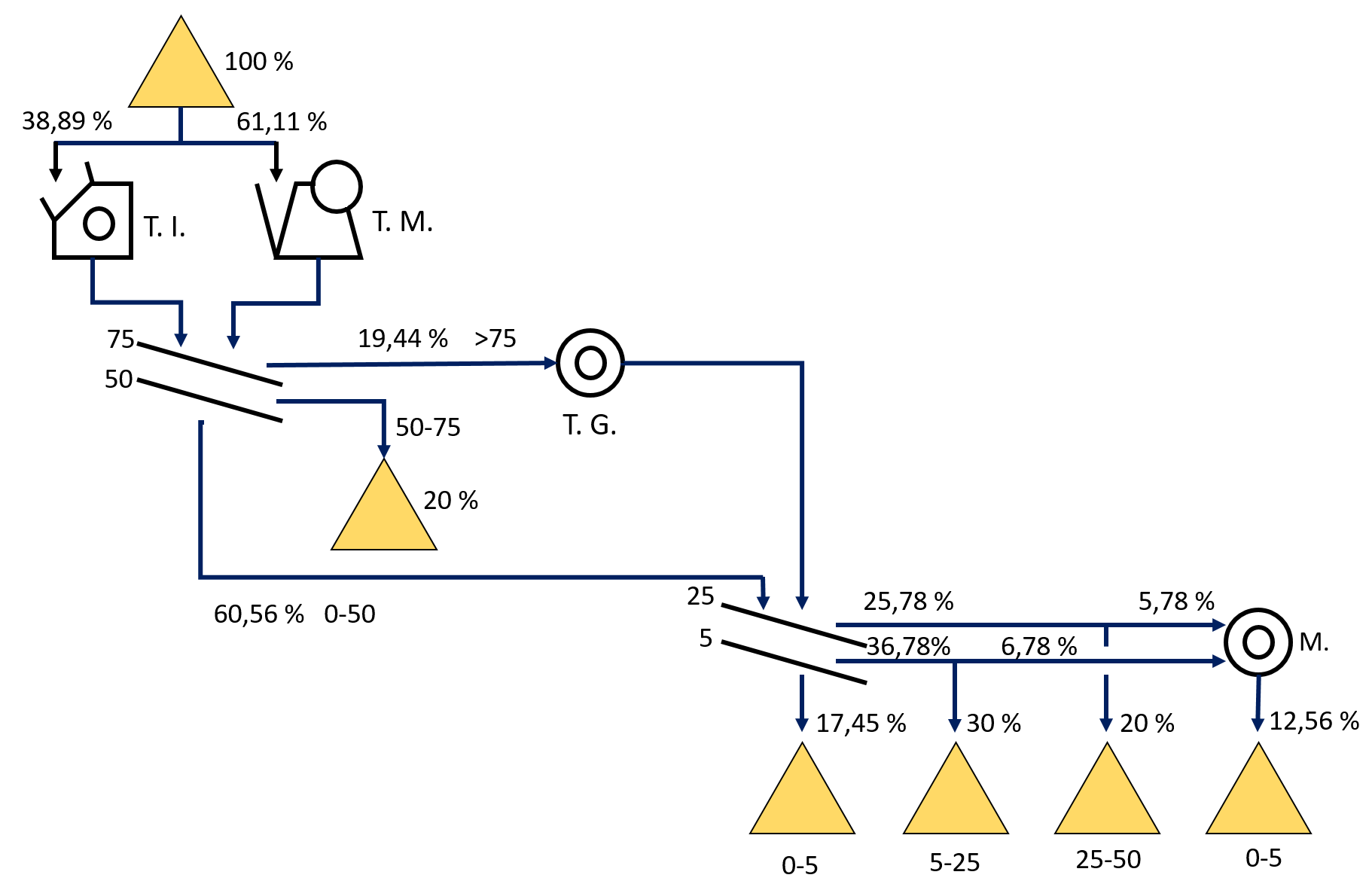

Esquema de circulación y flujo de una instalación de tratamiento de áridos

El esquema de circulación es un dibujo que representa los movimientos de los áridos durante los diferentes procesos de trituración, clasificación y almacenamiento, incluyendo los retornos y reciclajes. Estos esquemas se elaboran antes de diseñar la instalación y deben analizarse detalladamente, considerando todas las opciones necesarias para lograr los resultados deseados y sus variantes. Requieren varias iteraciones y ajustes para encontrar la solución más adecuada al problema.

En el esquema, es importante incluir números que indiquen el tamaño de la entrada y la configuración de apertura de salida asignados a cada trituradora. En el caso de las cribas, además de su identificación, deben aparecer las aperturas de malla correspondientes a cada nivel de cribado. Asimismo, en los alimentadores, es necesario indicar su identificación junto con el tamaño máximo de alimentación permitido.

Las líneas que representan las circulaciones deben incluir el caudal horario y el tamaño del árido, indicando sus límites inferior y superior en milímetros. El caudal debe expresarse en toneladas por hora.

Es importante tener en cuenta que las posiciones relativas de las máquinas en el esquema de circulación no reflejan necesariamente las que se adoptarán en el proyecto final. Los acopios representados son simbólicos y podrán ser realizados en forma de montón, depósito de fábrica o tolvas metálicas, pudiendo ser abiertos, cubiertos o cerrados.

El esquema definitivo, que se adopta como solución, se obtiene mediante un proceso iterativo que comienza con una hipótesis de maquinaria con la capacidad adecuada. Se efectúan modificaciones en las variables hasta lograr la proporción de áridos deseada dentro de una tolerancia establecida. Las variables incluyen:

  • Ajuste de la apertura de salida de los trituradores.
  • Control de la abertura de las parrillas de los molinos.
  • Determinación del porcentaje de material pretriturado y clasificado que se someterá a trituración secundaria.
  • Selección del tipo de máquina utilizada en la trituración secundaria.
  • Evaluación de la opción de reciclar el material empleando la misma máquina, ya sea con o sin clasificación previa.
  • Consideración de la posibilidad de efectuar trituraciones terciarias en una o varias fracciones del material clasificado.

A continuación recojo un problema resuelto donde se puede apreciar las características básicas de un ejemplo de circulación y flujos para una instalación de tratamiento de áridos. Espero que sea de vuestro interés.

Descargar (PDF, 454KB)

Referencias:

LÓPEZ JIMENO, C. (ed.) (1998). Manual de áridos. Prospección, explotación y aplicaciones. 3ª edición, E.T.S. de Ingenieros de Minas de Madrid, 607 pp.

LÓPEZ JIMENO, C.; LUACES, C. (eds.) (2020). Manual de Áridos para el Siglo XXI. Asociación Nacional de Empresarios Fabricantes de Áridos— ANEFA, Madrid, 1328 pp.

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2005). Temas de procedimientos de construcción. Extracción y tratamiento de áridos. Editorial de la Universidad Politécnica de Valencia. Ref. 2005.165. Valencia, 74 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Los grupos electrógenos en una obra

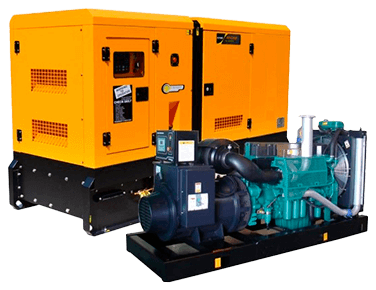

https://protelec.com.pe/lp/mantenimiento-grupos-electrogenos-lima-peru

Los generadores eléctricos se utilizan para suministrar energía eléctrica cuando es necesario reemplazar la electricidad proveniente de la red general, ya sea porque las exigencias de la obra o porque no hay acceso a una red eléctrica. En algunos casos, es esencial emplear estos generadores debido a la falta de una red eléctrica, mientras que en otros, la demanda total de energía de la obra supera la capacidad ofrecida por la red general, lo que hace necesario recurrir a los generadores.

Además de las situaciones previamente mencionadas, hay otras en las que es necesario el uso de generadores eléctricos. Por ejemplo, cuando la cercanía a la red general no es suficiente para conectarse debido a los costos derivados del enganche y la instalación de la línea, así como el costo por kW. En estas situaciones, puede ser más conveniente usar sistemas propios de producción de energía eléctrica. En cuanto a su función, los generadores pueden generar energía total, ofrecer un servicio continuo, cubrir las horas pico o actuar como fuente de energía de emergencia.

Los grupos mencionados están equipados con un motor de combustión interna, generalmente diésel, y un generador eléctrico que suministra energía eléctrica a la obra en construcción. Su potencia varía habitualmente entre 10 y 100 kVA trifásicos y tienen arranque bajo demanda en función del escenario o la potencia requerida. En construcciones de gran envergadura, se han utilizado grupos electrógenos con capacidades de hasta 500 kVA trifásicos, que suelen ser silenciosos. También se instala comúnmente un grupo electrógeno de emergencia al finalizar la obra para garantizar el suministro eléctrico en caso de fallos en la red convencional. En la tabla siguiente se puede ver la potencia y el consumo de generadores diésel a 1.500 rpm, en función de la carga conectada.

Tabla. Potencia y consumo de generadores diésel a 1.500 rpm. https://maximdomenech.es/maquinaria-tv/grupos-electrogenos-que-son-tipos-y-como-elegir-el-adecuado/

El rendimiento de los equipos está directamente relacionado con la cantidad y tipo de generadores utilizados. En general, es más rentable y genera menos problemas emplear varios generadores simultáneamente en lugar de uno solo de alta capacidad. El uso de varios generadores permite realizar operaciones de mantenimiento o reparación en uno de ellos sin interrumpir la producción. Es recomendable usar generadores del mismo tipo, capacidad y fabricante para simplificar el almacenamiento y reducir el costo de las piezas de repuesto. De esta forma, se pueden intercambiar piezas entre los equipos si es necesario.

Es fundamental entender la capacidad adecuada del equipo o conjunto de equipos para su correcto funcionamiento, pues tanto la falta como el exceso de capacidad puede tener un impacto negativo en la vida útil del motor del generador. Si el equipo no cuenta con la capacidad suficiente para cubrir las necesidades de energía requeridas, se producirán sobrecargas y sobrecalentamientos, afectando negativamente el rendimiento del equipo y disminuyendo su vida útil. Por otro lado, si el equipo cuenta con una capacidad excesiva, este trabajará a bajas revoluciones por minuto, lo que puede ocasionar daños en el motor debido a su incorrecto funcionamiento.

Se recomienda el uso de varios grupos de generadores en lugar de un único grupo de gran capacidad, pues esto resulta más rentable y evita problemas de averías, reparaciones y revisiones. Al diseñar un conjunto de grupos, es importante garantizar que la suma de todos ellos tenga una reserva del 15% para casos de averías, revisiones, etc., sin afectar significativamente el rendimiento. El uso de varios generadores permite desconectar algunos de ellos durante horas de baja demanda, lo que ahorra combustible y aumenta su vida útil al permitir que los restantes trabajen a plena carga.

Os dejo algunos vídeos explicativos, que espero os resulten de interés.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.;

Implantación de obra

Instalación obra
http://www.hispacad.com/delineacion.php

El espacio disponible, junto con las necesidades necesarias que se deben cubrir en una obra, son dos datos fundamentales para proyectar e implantar las instalaciones y planificar correctamente las tareas. Por ello, una correcta planificación debe considerar, entre otros, los siguientes aspectos: el solar, su situación geográfica, geometría, topografía y linderos, el emplazamiento respecto a la población, el planeamiento vigente, la calificación del suelo, el equipamiento urbano, las expropiaciones necesarias y servidumbres, etc. Es necesario un estudio geológico y geotécnico de la zona que ocupa la obra. Además, se debe conocer con precisión los condicionantes meteorológicos (temperatura, lluvia, viento, soleamiento, etc.). En obras marítimas también son necesarios estudios batimétricos, de clima marítimo, corrientes, etc.

Para el correcto desarrollo de las obras, se debe contar no sólo con el terreno necesario para la ocupación, sino que además, es necesario disponer, aunque sea de forma provisional, del espacio suficiente para las instalaciones de obra y los acopios de materiales, así como para obras provisionales inevitables como desvíos o ataguías. Además, resulta ineludible, en su caso, el acceso a las canteras o vertederos necesarios. Se aprovechan los desniveles para que la circulación de los materiales en las instalaciones sea por gravedad. En su caso, además, debe considerarse la necesidad de vallar el solar, o al menos, controlar sus accesos. Las aguas pluviales pueden dificultar el desarrollo normal de las obras, para lo cual se debe tener prevista la circulación y evacuación de dichas aguas. Para ello las pistas y caminos de obra deben drenar adecuadamente.

A este respecto, se distingue entre obras puntuales, lineales o extensas. Un ejemplo de las primeras son los edificios, donde los solares suelen ser pequeños con los consiguientes problemas de almacenamiento de materiales, instalaciones temporales, etc. Las obras lineales como las carreteras, los canales o las líneas ferroviarias, o las obras extensas como los aeropuertos o las urbanizaciones, presentan otros problemas como los transportes de materiales y equipos dentro de la obra, la reposición de servicios y servidumbres, o el control de los accesos, el vallado y la seguridad.

A continuación os dejo un vídeo que ilustra bien los aspectos más importantes de la implantación de una obra.

Referencias:

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.
