La variante de Burgos es un tramo de línea de la Línea de alta velocidad Venta de Baños-Burgos-Vitoria que recorre el norte de la ciudad española de Burgos. Cuenta con una longitud total de 20,7 kilómetros, y permite recorrer la ciudad por el norte a una cota distinta a la de la ciudad, generando una gran permeabilidad. Posee cuatro ramales de enlace: uno de 3,7 km con línea Madrid-Burgos, otro de 2,4 km con el polígono industrial de Villalonquejar; y dos, de 2,9 km al oeste y 0,5 km al este, para conectar con el Puerto seco de Burgos. Para facilitar el paso de personas, vehículos y fauna se tuvieron que construir 29 estructuras: 6 superiores, 18 inferiores, 5 viaductos y un falso túnel, cercano a la localidad de Villatoro. Su trazado discurre al norte de la ciudad, y las obras incluyeron la nueva Estación de Burgos Rosa de Lima, que sustituyó a la anterior, al igual que una serie de actuaciones complementarias que permitieron trasladar todas las instalaciones de mantenimiento a la estación de Villafría, y conectar a la variante el polígono industrial de Villalonquéjar. La plataforma ferroviaria tiene un ancho útil capaz de albergar tres vías, de forma que su servicio pueda tener dos fases: la que entró en servicio en diciembre de 2008, con dos vías de ancho ibérico; y la futura, con dos vías en ancho internacional para la circulación de los trenes de Alta Velocidad, y una en ancho ibérico para los tráficos convencionales.

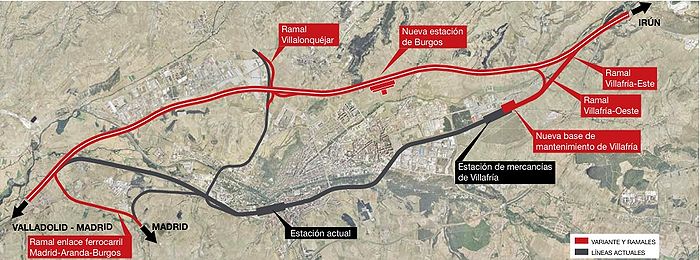

Esquema de la Variante de Burgos. En negro, líneas desmanteladas. http://ferropedia.es

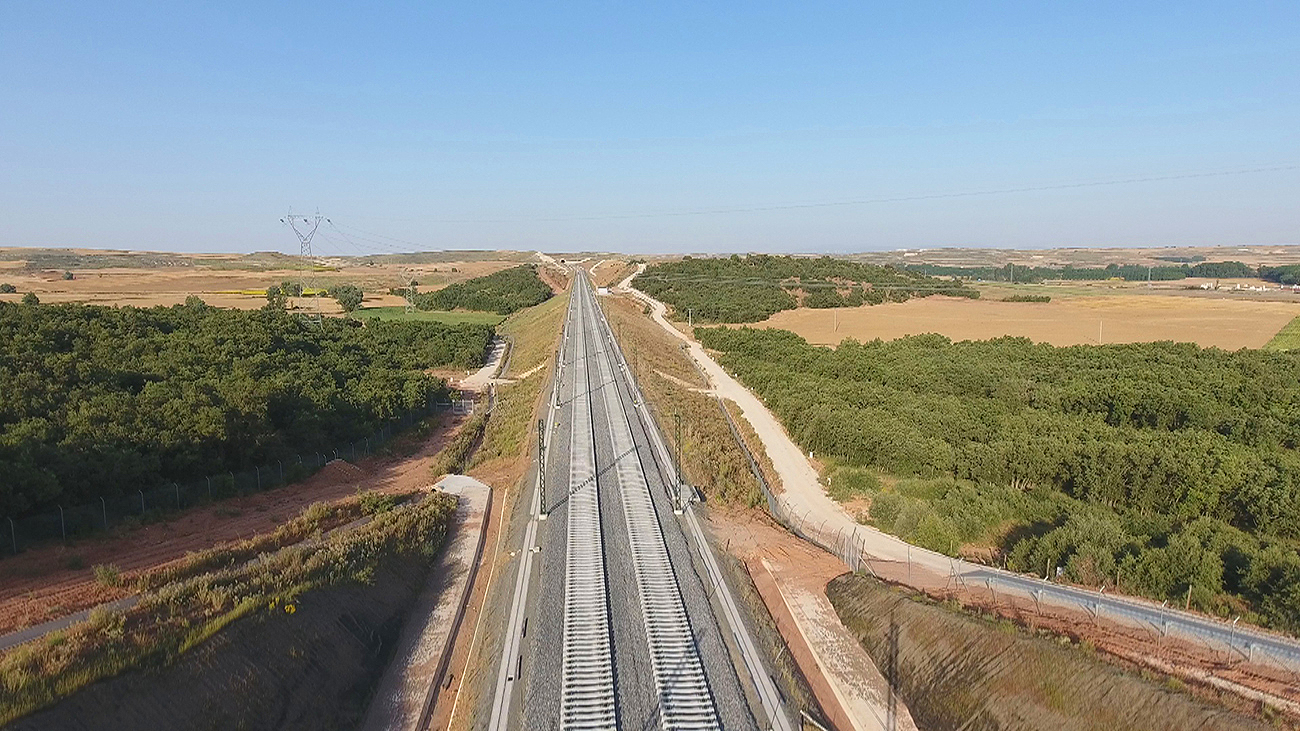

Presentación y explicación de la Variante Ferroviaria de Burgos, perteneciente al AVE Madrid – País Vasco / Frontera Francesa (voxelstudios).
El túnel ferroviario del Guadarrama está formado por dos túneles paralelos, uno para cada sentido de la circulación, de 28 km de longitud. Es el más largo construido en España, el cuarto más largo de Europa y el quinto de todo el mundo a fecha de 2008. Iniciado el 28 de septiembre de 2002, su entrada en servicio tuvo lugar el 22 de diciembre de 2007 y en su construcción han llegado a trabajar más de 4000 personas simultáneamente. Es una de las mayores obras de ingeniería civil ejecutada en España. Este túnel constituye la piedra angular de las líneas de alta velocidad que unirán Madrid con las principales ciudades del norte y noroeste de España.
Esta infraestructura atraviesa la sierra de Guadarrama, partiendo desde el término municipal de Miraflores de la Sierra (Madrid) a una cota a 998 m y alcanzando una altura máxima de 1.200 m, con una pendiente del 1,5%, y volviendo a descender hasta los 1.114 m ya en las proximidades de la ciudad de Segovia. El máximo recubrimiento de la bóveda del túnel se da bajo el entorno del Pico de Peñalara, con 992 m de altura en ese punto. Los túneles tienen un diámetro de excavación de 9,45 m y un diámetro interior de 8,50 m, estando separados sus ejes 30 m.
El proceso constructivo empleó cuatro tuneladoras de roca extradura, atacando desde sus cuatro bocas. Al tener que atravesar fallas de materiales poco resistentes y prever situaciones de bloqueo de las máquinas, el tipo de tuneladora fue de doble escudo, con una capacidad de empuje sobredimensionada. Estas máquinas extrajeron 4 millones de m³ de los túneles. Dispone de galerías de emergencia uniendo ambos corredores cada 250 m, una gran estancia autónoma y estanca a mitad de recorrido, con cabida para 1.200 personas para su uso en caso de emergencia y se han instalado ventiladores reversibles que puedan inyectar aire si ocurriese un incendio. El diseño se ha realizado para que los trenes que lo recorran puedan alcanzar altas velocidades sin comprometer con ello la infraestructura.
Os dejo un par de vídeos donde se explica la ejecución de esta infraestructura.
El diseño de las pilas de puentes tiene una especial importancia desde el punto de vista económico, si pensamos que, dependiendo de la altura de las pilas y de las condiciones del terreno de cimentación, este coste puede llegar a ser el 50% del total del coste de un viaducto. En este post he querido resaltar algunos resultados de un trabajo realizado por nuestro grupo de investigación que presenta un estudio paramétrico de pilas altas (más de 50 m de altura) de hormigón armado de sección hueca rectangular para puentes. Estas pilas se utilizan normalmente en la construcción de viaductos ferroviarios de hormigón pretensado. Para efectuar la optimización de las pilas se empleó un algoritmo de optimización basado en el comportamiento de las hormigas (Ant Colony Optimization). Se han estudiado veintiún casos diferentes para siete alturas de columna de 40, 50, 60, 70, 80, 90 y 100 m, y tres tipos de viaductos para líneas de alta velocidad con 10 tramos continuos, cuyas longitudes vano principal fueron 40, 50 y 60 m. Las pilas estudiadas son las columnas intermedias colocadas en el medio de los viaductos. El número total de variables de diseño de optimización varía de 139 para pilas con altura de la columna de 40 m a 307 para pilas con altura de 100 m. Los resultados que se presentan en el trabajo son de gran valor para el diseño preliminar de este tipo de estructuras, con reglas de predimensionamiento práctico de interés.
Viaducto de O Eixo, ejemplo de empleo de pilas altas, http://www.pondio.com
Resultados interesantes:
Las cuantías medias necesarias de acero y hormigón, tanto en alzado como en cimentación, para las pilas estudiadas varían entre 887 kg/m y 12 m³/m para alturas de 40 m a 2720 kg/m y 26 m³/m en alturas de 100 m.
Los costes medios encontrados varían desde un mínimo de 3221 €/m para las pilas menos cargadas, a un máximo de 6206 €/m en el caso de las más cargadas.
Referencia:
MARTÍNEZ-MARTÍN, F.; GONZÁLEZ-VIDOSA, F.; HOSPITALER, A.; YEPES, V. (2013). A parametric study of optimum tall piers for railway bridge viaducts.Structural Engineering and Mechanics, 45(6): 723-740. (link)
En numerosas ocasiones no podemos realizar un paso bajo una línea de ferrocarril o de carretera sin interrumpir seriamente el tráfico durante un periodo de tiempo que, en ocasiones, no es posible superar. En vez de construir una estructura tipo marco de forma tradicional, podemos acudir al procedimiento constructivo de empuje de cajones. Se trata de realizar la estructura íntegramente fuera de la plataforma de la vía o de la carretera y posteriorrmente, mediante una fase de excavación y otra de translación realizadas simultáneamente, se sitúa la estructura en su posición definitiva.
La estructura no va cimentada, está apoyada simplemente sobre el plano horizontal de deslizamiento constituido por la llamada “solera de deslizamiento“, que hormigonada con anterioridad, crea el plano de apoyo de la mencionada estructura. La solera tiene la doble función de crear un plano de deslizamiento de la estructura, y por otra parte, servir de encofrado para la construcción de la misma.
El diseño de la sección estructural del cajón debe resultar compatible con los esfuerzos originados en el proceso de traslación y con las solicitaciones derivadas de la ausencia de cimentación en la estructura una vez completado el deslizamiento.
Paso inferior del metro ligero bajo la línea del ferrocarril Granada-Moreda, en la zona de Cerrillo Maracena.
Para la construcción de la losa base inferior de la estructura, se requiere la interposición entre ésta y la solera de deslizamiento, de un material idóneo que cumpla las funciones de separación de hormigones reduciendo el rozamiento en la traslación. A tal propósito se recurre por razones de funcionalidad y economía a una lámina de polietileno de espesor adecuado.
La parte frontal del cajón debe ofrecer la mayor resistencia posible al avance en el terreno y sujetar lateralmente el mismo, por lo que se proyecta prolongando su losa superior y los muros laterales, achaflanados estos últimos al fin de constituir la denominada “cuña de penetración“.
Tiene particular importancia, en la fase de empuje, la estabilidad del frente de excavación para evitar el peligro de desconsolidación lateral en “V” en los muros laterales de la cuña de penetración. En tal caso podría llegarse al asentamiento de la plataforma. La experiencia sugiere dar una inclinación achaflanado el frontal de la cuña de penetración conforme al ángulo de rozamiento del terreno y así poder proceder en fase de avance con un frente paralelo al talud del mismo.
Podemos resumir las ventajas derivadas de este sistema constructivo, en el caso de un paso inferior en una vía de ferrocarril, en las siguientes:
Eliminación de todos los trabajos que precisen corte de vía
Eliminación de trabajos nocturnos
Eliminación de toda actividad de maquinaria sobre la vía y de los cortes de catenaria correspondientes
Disminución consecuente de interferencias con el tráfico ferroviario
Seguridad en el paso de circulaciones, evitando situaciones en precario
Eliminación de problemas de cimentación
Facilidad de construcción de la estructura en espacio abierto
Control total de la calidad de los materiales y de la ejecución
Impermeabilidad de la estructura
Acabado de paramentos en hormigón visto, sin necesidad de revestimientos posteriores
Os paso un vídeo de la Junta de Andalucía donde se puede ver cómo se ha realizado un paso inferior para atravesar una línea de ferrocarril mediante el empuje de cajones de hormigón. Espero que os guste.
Figura 1. Ascensor El Peral, tipo funicular, año 1902, Valparaíso (Chile). https://es.wikipedia.org/wiki/Archivo:Ascensor_El_Peral,_tipo_funicular,_a%C3%B1o_1902,_Valpara%C3%ADso,_Chile.jpg
Se denomina funicular a un sistema de transporte por cable utilizado para salvar grandes pendientes. Se emplean para transportar cargas a intervalos regulares. Circula sobre raíles y normalmente dispone de dos cabinas enlazadas por un cable de acero sobre una vía de ferrocarril, a modo de ascensor inclinado, de tal forma que mientras un vehículo sube el otro baja, lo que permite aprovechar la energía potencial del que queda en la parte superior para subir el inferior a la vez que se frena el que está bajando.
Se pueden superar pendientes de hasta un 70%. Los carretones de elevación suelen ser dispositivos tipo skip, permaneciendo en un plano horizontal para no verter la carga. Con pequeñas rampas, la velocidad de subida llega a 1 m/s y las cargas oscilan entre 10 y 20 t. Con fuertes pendientes, se alcanzan hasta 5 t y 0,5 m/s.
Los vagones suelen compartir la misma vía salvo en el punto medio, donde se bifurca para que puedan pasar a la vez. Los vehículos carecen de motorización propia, ya que el movimiento lo imprime un motor que acciona una gran polea, que a su vez mueve el cable de tracción. No obstante, los vehículos van dotados de varios sistemas de frenado, tanto de servicio como de urgencia, este último en caso de fallo en las instalaciones (rotura o disensión del cable, etc.) o en los vehículos.
Este medio de transporte se creó alrededor del Siglo XIX como una alternativa a la vías del ferrocarril, como medio de vencer grandes pendientes. El primer funicular del mundo, accionado por una máquina de vapor, fue el que unía Rue Terme con Croix Rousse y fue inaugurado en Lyon en el año 1862.
A continuación os dejo un vídeo del funicular suizo de Gelmer, que es el más empinado del mundo, con un 106,6% de pendiente. Está situado a unos 80 km de la capital helvética. Este funicular es fruto de la adaptación al uso turístico de un antiguo remonte usado para la construcción del Embalse de Gelmer. Espero que os guste.
Referencias:
YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
