La draga de succión estacionaria (plain suction dredger, en inglés) es una máquina hidráulica con un mecanismo de succión sumergible similar a las dragas de succión en movimiento. Sin embargo, a diferencia de estas, las dragas estacionarias operan ancladas en un punto fijo y también difieren en la forma de cargar el material extraído. En general, estas dragas no tienen cántara y el material se transporta a través de gánguiles o se bombea por tuberías si la zona de vertido está cerca de la de extracción.

Al estar ancladas, estas dragas crean un hueco con forma de cono invertido en la zona de dragado (ver Figura 1). Por este motivo, no se recomiendan para proyectos que requieran un mayor grado de precisión, como el mantenimiento de canales de navegación o la nivelación de terrenos. En cambio, son ideales para la extracción de material granular en la restauración de terrenos.

Estos equipos están diseñados para dragar materiales sueltos y no cohesivos, como arenas de grano medio. La capacidad de la bomba de succión también influye en el tipo de material que se puede dragar. Ofrecen altos rendimientos cuando la capa de sedimentos es de al menos 3 m de espesor. La profundidad máxima de dragado suele ser de aproximadamente 50 metros. La draga puede trabajar con olas de hasta 3 m de altura y corrientes con velocidades máximas de 3 nudos. Son útiles en zonas de trabajo alejadas de los puntos de vertido, pero tienen la limitación de que la descarga del material en gánguiles solo es posible en aguas tranquilas.

Por lo tanto, las principales ventajas de esta técnica son su capacidad para extraer materiales ubicados bajo capas estériles, la posibilidad de realizar dragados en aguas poco profundas y su alta producción en capas de sedimentos gruesos y sueltos. Por otro lado, entre sus desventajas se encuentran su sensibilidad a las condiciones marítimas si la carga se encuentra sobre gánguiles y su uso limitado a materiales granulares.

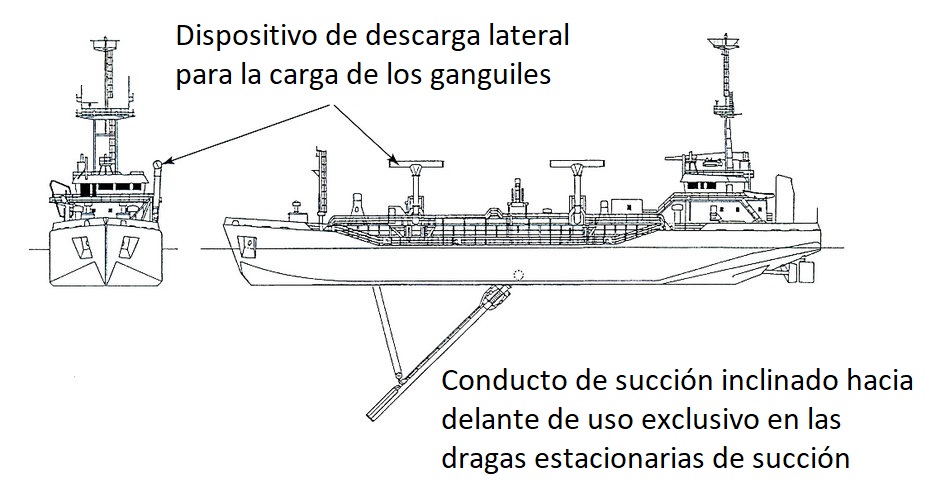

Figura 2. Draga de succión estacionaria (Bray, Bates y Land, 1997)

El modo de operación y su ciclo de trabajo (ver Figura 3) es el siguiente:

  • Estacionamiento en la zona de trabajo
  • Posicionamiento de la barcaza junto a la draga o conexión a las tuberías de impulsión en el caso de bombeo
  • Descenso de los equipos de succión hasta la capa de material granular
  • Puesta en marcha de la succión y de los cabezales inyectores de agua que fluidifican y arrastran el terreno
  • Carga de los gánguiles a través de conductos elevados con difusores o bombeo

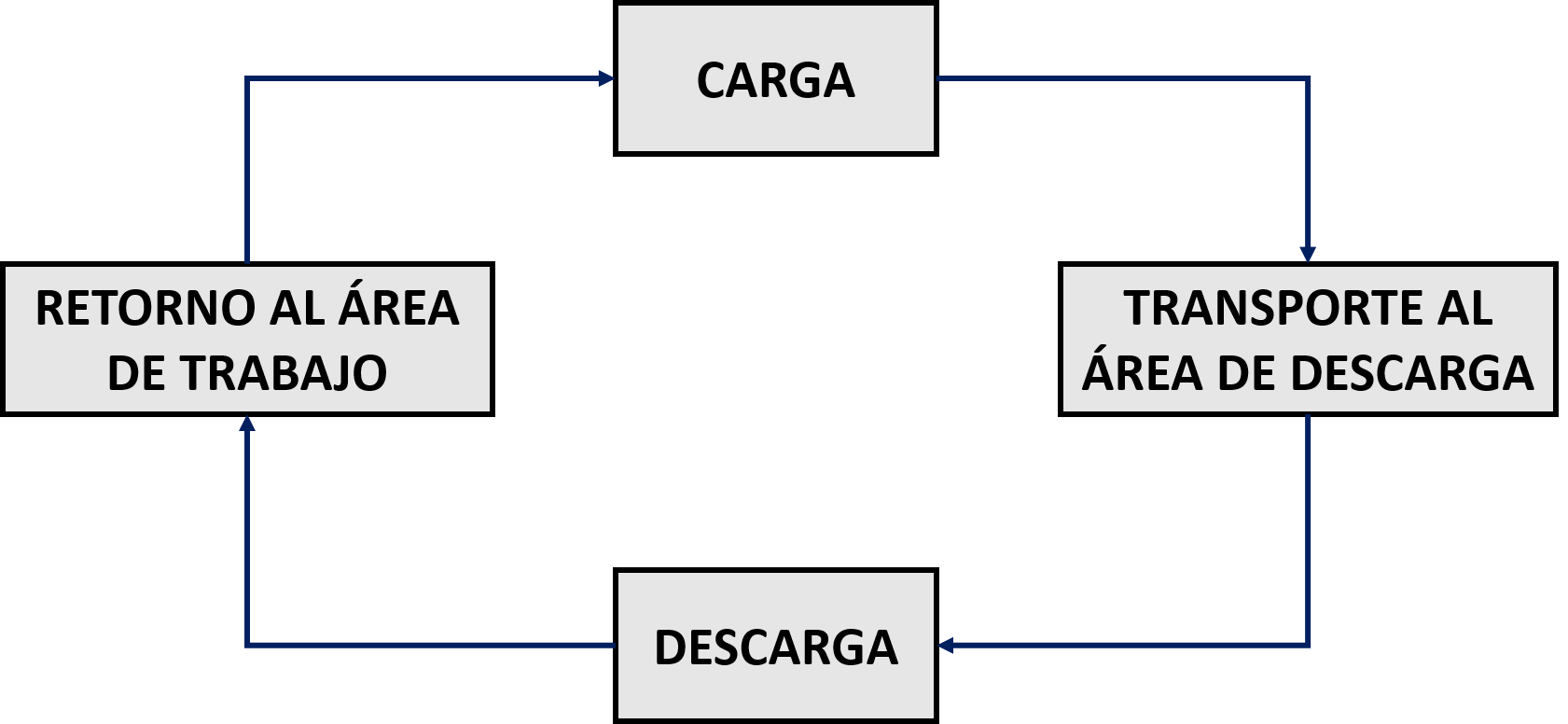

Figura 3. Ciclo de producción de las dragas estacionarias de succión (Bray, Bates y Land, 1997)

Las dragas estacionarias no necesitan un equipo auxiliar muy grande. Solo es necesario ajustar los cabezales de succión y la forma de descarga. Para dragar a profundidades elevadas, se coloca la bomba de dragado en la parte inferior del tubo de succión, lo que soluciona las limitaciones del cabezal hidráulico de succión. En otros casos, se agrega una bomba de chorro en la entrada del conducto de succión. En cualquier caso, estos cambios tienen como objetivo aumentar la cantidad de material que entra en el conducto de succión o disolver los sedimentos del fondo marino cerca de la entrada del conducto de succión, lo que se logra con inyectores de agua de alta presión.

En cuanto a los métodos de descarga, tenemos los siguientes:

  • Descarga por el fondo: Este método es similar a la descarga de las dragas de succión en marcha.
  • Conductos laterales: Esta opción es una alternativa a la descarga sobre cántara. La mezcla bombeada se dirige a través de una tubería hasta los conductos laterales, y desde allí se cargan las barcazas o gánguiles.
  • Tubería: Las dragas estacionarias también pueden descargar el material de manera similar a las dragas con cabezal cortador, conectando tuberías flotantes por donde se desplaza el material dragado.
