Método alemán de construcción de túneles

metodo-alemanEl método alemán es un procedimiento de construcción de túneles de grandes luces que también se emplea cuando el terreno es muy malo y resulta peligroso descalzar parte de la bóveda para ejecutar los hastiales, como es el caso del método belga. Con este procedimiento se puede reaccionar con mayor rapidez que el método belga en el caso de aparecer agua, en terrenos sueltos o capas arenosas. Además, permite reducir los posibles asientos diferenciales que producirían grietas en la bóveda y asientos en superficie.

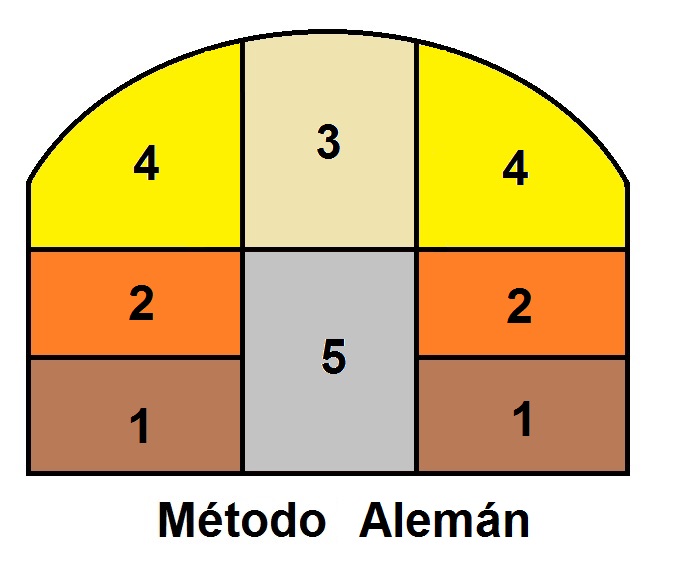

El sistema sería conceptualmente parecido al método belga, pero cambiando el orden las fases de ejecución y la propia ejecución de la bóveda. El procedimiento inicia la excavación con dos galerías de avance, fase 1; se hormigonan los hastiales para después proceder a la excavación de las fases 3 y 4, se procede al recubrimiento de la bóveda y, por último se excava la parte central, fase 5, con el fin de facilitar la entibación y el apuntalamiento de la parte superior. El avance de las galerías (fase 1) se suele realizar por tramos de 25 a 30 m, dependiendo del tipo de terreno; sin embargo, si el túnel no es muy largo (menos de 200 m, por ejemplo) se puede excavar de un tirón. Estas galerías son muy útiles si es necesario drenar agua durante la ejecución. El hormigonado de la bóveda no apoya sobre el terreno (método belga), sino sobre los estribos hormigonados. Esta bóveda se ejecuta por costillas, construidas de forma alterna. Es decir, se construye la galería central superior y cada semicostilla se ataca desde la parte superior del hastial antes de verter hormigón. Se hormigona la bóveda una vez excavada a través de la galería superior. Este procedimiento permite la construcción de grandes secciones de túnel sin que el frente abierto supere los 3-5 m2.

Os dejo un par de vídeos donde se explica con mayor detalle el método. Espero que os sean útiles.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

MELIS, M.J.; TRABADA, J.M. (2000). Construcción de una estación en caverna de gran luz. La estación de Guzmán el Bueno. Revista de Obras Públicas, 3485:85-90.
