Producción de áridos

Los áridos son materiales indispensables para el sector de la construcción. La producción de áridos consiste básicamente en triturar y clasificar piedras según su tamaño. Sin embargo, en la práctica, el proceso es mucho más complejo, pues se deben obtener áridos homogéneos y de tamaños normalizados.

El proceso de tratamiento de los áridos permite obtener productos terminados aptos para el consumo. Se trata de un proceso muy automatizado y tecnológicamente complejo. Sin embargo, en cuanto a su principio básico, puede decirse que es sencillo, pues consiste en triturar el todo-uno procedente de la explotación para obtener tamaños menores y clasificarlos con el fin de almacenar por separado cada granulometría. En algunos casos, es necesario lavar el material para mejorar sus características.

De forma sintética, el proceso de producción de áridos pasa normalmente por una serie de etapas características:

Descubierta de las capas no explotables (cubierta vegetal, estériles y rocas alteradas)
Extracción de los materiales, consolidados (mediante explosivos normalmente) o sin consolidar (por vía seca o húmeda)
Transporte a la planta de tratamiento (cintas transportadoras, camiones, etc.)
Tratamiento de los áridos (trituración, clasificación, limpieza)
Almacenamiento y envío

Como toda actividad extractiva, la producción de áridos está condicionada por factores geológico-mineros, en el marco territorial. En el caso de los áridos, además, su explotación, no admite, en términos generales, grandes distancias a los centros de consumo (el precio de transporte se duplica cada 50 kilómetros) lo que implica que con frecuencia las explotaciones de áridos se encuentren próximas a áreas con alta densidad de población, aunque ubicadas en zonas rurales de escasa densidad.

Os aconsejo visitar la página web de la Asociación Nacional de Empresarios Fabricantes de Áridos (ANEFA) para obtener información adicional.

A continuación os paso un par de vídeos sobre producción de áridos que espero os gusten.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2005). Temas de procedimientos de construcción. Extracción y tratamiento de áridos. Editorial de la Universidad Politécnica de Valencia. Ref. 2005.165. Valencia, 74 pp.

VÁZQUEZ GARCÍA, A. (1998). Plantas fijas para el tratamiento de áridos, en LÓPEZ JIMENO (ed.): Manual de áridos. Prospección, explotación y aplicaciones. 3ª edición, E.T.S. de Ingenieros de Minas de Madrid, pp. 313-331.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Entibación de zanjas mediante paneles metálicos

Una entibación es un sistema constituido por elementos metálicos (paneles) o de madera, acodalados entre sí mediante puntales, que se utilizan para evitar el desplome de las paredes verticales de las zanjas. Uno de los métodos de uso más industrializado es el uso de paneles metálicos como entibación. Existen varios tipos de entibación metálica: sistemas de cajones, sistemas con guías deslizantes y bocas de acceso a pozos y cámaras de apoyo. Veamos aquí las características generales. Se pueden usar paneles de acero o de aluminio, permitiendo profundidades de excavación de entre 6 y 3 m, respectivamente.

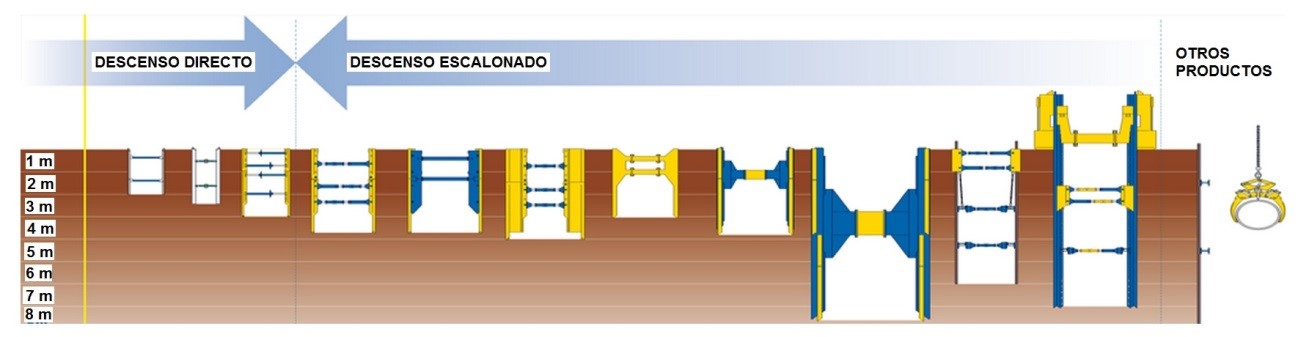

Tipos de entibación en función de la profundidad de zanja. Cortesía de Iguazuri

Aunque estos sistemas precisan de personal especializado en su montaje y desmontaje, los paneles metálicos presentan claras ventajas en su utilización:

• Es posible la excavación de zanjas de diversas anchuras y profundidades, siendo independiente de la longitud de la tubería a instalar
• Sistema de muy fácil montaje y puesta en obra, empleando medios de elevación habituales
• Es altamente resistente a los empujes del suelo
• Aumento en la seguridad de los trabajos y menor utilización de mano de obra respecto a otros procedimientos
• Se puede reutilizar en numerosas ocasiones, con mínimo mantenimiento y larga vida útil
• Ritmo de colocación de tuberías alto, puesto que la excavación y la entibación se realiza de forma simultánea
• El extremo inferior de las entibaciones no llega hasta el fondo de la excavación, luego, al extraer la entibación, no se altera la estructura de los rellenos laterales de los tubos, sin la consiguiente pérdida de homogeneidad y compactación de los rellenos
• La extracción es relativamente sencilla, incluso en presencia de suelos expansivos, pues es posible regular la separación entre los paneles; de esta forma, antes de extraerlos, se sueltan los puntales con lo que las presiones del suelo se relajan, permitiendo la extracción de las entibaciones
• Las entibaciones pueden, en forma segura, extraerse a medida que se efectúa el relleno, por lo que se aseguran rellenos compactados de alta calidad

Os dejo algunos vídeos sobre este procedimiento constructivo. Espero que os gusten:

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Ampliación del canal de Panamá

El Canal de Panamá es una vía de navegación entre el mar Caribe y el océano Pacífico que atraviesa el istmo de Panamá en su punto más estrecho. Desde que fue inaugurado el 15 de agosto de 1914, ha tenido un efecto de amplias proporciones al acortar tiempo y distancia de comunicación marítima.

El 24 de abril de 2006, el ex-presidente Martín Torrijos Espino anunció formalmente la propuesta de la Ampliación del Canal de Panamá, mediante la construcción de un tercer juego de esclusas y la ampliación del cauce de navegación. El objetivo de la ampliación del Canal es incrementar la capacidad de Panamá para beneficiarse de la creciente demanda de tráfico. El Canal hoy tiene dos carriles cada uno con su propio juego de esclusas. La propuesta consiste en añadir un tercer carril mediante la construcción de esclusas complejas en cada extremo del Canal. También es parte del programa el ensanche y la profundización de los cauces de navegación existentes del Lago Gatún y de las entradas del mar del Pacífico y del Atlántico así como la profundización del Corte Culebra. Para conectar las esclusas del Pacífico con el Corte Culebra se llevará a cabo la excavación en seco de un nuevo cauce de acceso de 6.1 km de largo.

Os dejo unos vídeos explicativos que espero os gusten.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Tesado de un tablero de puente

El tesado del tablero de un puente se realiza mediante la técnica del postesado o postensado, siendo prácticamente imprescindible en los sistemas constructivos por voladizos sucesivos y dovelas. Se denomina hormigón pretensado a la tipología de construcción de elementos estructurales de hormigón sometidos intencionadamente a esfuerzos de compresión previos a su puesta en servicio. Dichos esfuerzos se consiguen mediante cables de acero que son tensados y anclados al hormigón. Esta técnica se emplea para superar la debilidad natural del hormigón frente a esfuerzos de tracción y fue patentada por Eugène Freyssinet en 1920. El objetivo es el aumento de la resistencia a tracción del hormigón, introduciendo un esfuerzo de compresión interno que contrarreste en parte el esfuerzo de tracción que producen las cargas de servicio en el elemento estructural.

Con la técnica del postesado se trata de aplicar la compresión tras el vertido y posterior proceso de secado in situ del hormigón. En el interior del encofrado se coloca una vaina de plástico, acero o aluminio, para seguir el trazado más conveniente en el interior de la pieza, siguiendo la franja donde, de otra manera, se registrarían tracciones en el elemento. Una vez que el hormigón se ha endurecido, los tendones se pasan a través de los conductos. Después dichos tendones son tensados mediante gatos hidráulicos que reaccionan contra la propia pieza de hormigón. Cuando los tendones se han estirado lo suficiente, de acuerdo con las especificaciones de diseño, estos quedan atrapados en su posición mediante cuñas u otros sistemas de anclaje y mantienen la tensión después de que los gatos hidráulicos se retiren, transfiriendo así la presión hacia el hormigón. El conducto es rellenado con grasa o lechada de cemento para proteger los tendones de la corrosión.

Os paso un par de vídeos para que veáis como se realiza la técnica. Espero que os gusten.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Demolición de un puente mediante martillo rompedor

En la industria de la construcción, siempre se presenta la necesidad de romper materiales y como resultado de esto, deben ser utilizados equipos como martillos demoledores hidráulicos, robots de demolición, y pinzas hidráulicas de demolición.

Un puente no sólo puede demolerse mediante explosivos. A veces no hay más remedio que hacerlo mediante martillo rompedor. Os dejo este enlace de Pep Lloveras sobre el tema. Otro enlace interesante es este pequeño proyecto sobre la retirada y demolición de un puente, que os podéis descargar en el siguiente enlace: http://www.oviedo.es/upload/contratos/docs/PROY_demolPTrubia.pdf

También os adjunto un vídeo para que veáis cómo se ha desmantelado un paso superior con maquinaria de demolición. En este caso, se trata de una estructura sobre la autopista 101 del sur de California, que en apenas 5 horas fue demolida. El vídeo es de Anthony Plasencia. Espero que os guste.

Os paso otro vídeo, cuyo enlace que lo ha facilitado Moisés de la Llave. En mayo de 2010 fue demolido mediante varios equipos hidráulicos dotados de mandíbulas (cizallas) en una primera fase y posteriormente mediante martillo rompedor, el puente de la autovía A-42 sobre la N-400 en Toledo (entre Santa Bárbara y el Polígono), cuya estructura presentaba un peligroso deterioro y que sería posteriormente reemplazado por un nuevo puente.

Otro vídeo trata de la demolición del viejo Puente Chartershall en Escocia donde había sido golpeado por los camiones en numerosas ocasiones. Se encuentra en la autopista M9, al norte de la salida 9, M9/M80 en Pirnhall Interchange. El proceso de demolición y construcción del nuevo puente duró 3 noches y tuvo un coste de más de 1 millón de euros.

Durabilidad del hormigón

La durabilidad de una estructura de hormigón, según el artículo 37 de la Instrucción Española de Hormigón (EHE), es su capacidad para soportar, durante la vida útil para la que ha sido proyectada, las condiciones físicas y químicas a las que está expuesta, y que podrían llegar a provocar su degradación como consecuencia de efectos diferentes a las cargas y solicitaciones consideradas en el análisis estructural. Una estructura durable debe conseguirse con una estrategia capaz de considerar todos los posibles factores de degradación y actuar consecuentemente sobre cada una de las fases de proyecto, ejecución y uso de la estructura. Una estrategia correcta para la durabilidad debe tener en cuenta que en una estructura puede haber diferentes elementos estructurales sometidos a distintos tipos de ambiente.

La carbonatación en el hormigón armado se produce avanzando desde el exterior

Os recomiendo este enlace: http://www.inti.gob.ar/cirsoc/pdf/publicom/ACI_201_2R_01.pdf para que os podáis descargar la Guía de Durabilidad del Hormigón del ACI (en español). Además, os dejo un vídeo del profesor Antonio Garrido, de la Universidad Politécnica de Cartagena, destinado a que sus alumnos adquieran un conocimiento sobre los mecanismos de deterioro del hormigón y las estrategias preventivas de la EHE. Espero que os guste.
