Método “cut and cover” de construcción de túneles

El túnel Gerrards Cross, en Inglaterra. Wikipedia

La técnica de falso túnel (cut and cover, que significaría “cortar y cubrir” en español) es un procedimiento de construcción para túneles superficiales donde se excava desde la superficie la totalidad o parte del hueco que ocupa el túnel, se construye el túnel dentro del espacio a cielo abierto y se cubre una vez terminado. Requiere un sistema de sostenimiento fuerte para soportar las cargas del material que cubre el túnel.

Este tipo de construcción de túneles resulta apropiado cuando existe un escaso recubrimiento de terreno sobre el túnel  y al mismo tiempo existe riesgo de que la construcción de una trinchera convencional pueda provocar desprendimientos. En otras ocasiones, la construcción de falsos túneles se justifica simplemente en la necesidad minimizar el impacto ambiental de la línea, especialmente cuando el trazado pasa cerca de zonas urbanas.

Existen dos formas de realizar este procedimiento constructivo:

  • Método ‘bottom up’: se excava a cielo abierto la totalidad del hueco ocupado por el túnel y se construye en el interior. El túnel puede ser de hormigón in situ, hormigón pretensado, arcos pretensados, arcos con acero corrugado y también con ladrillo, que se solía usar al principio.

Carro túnel

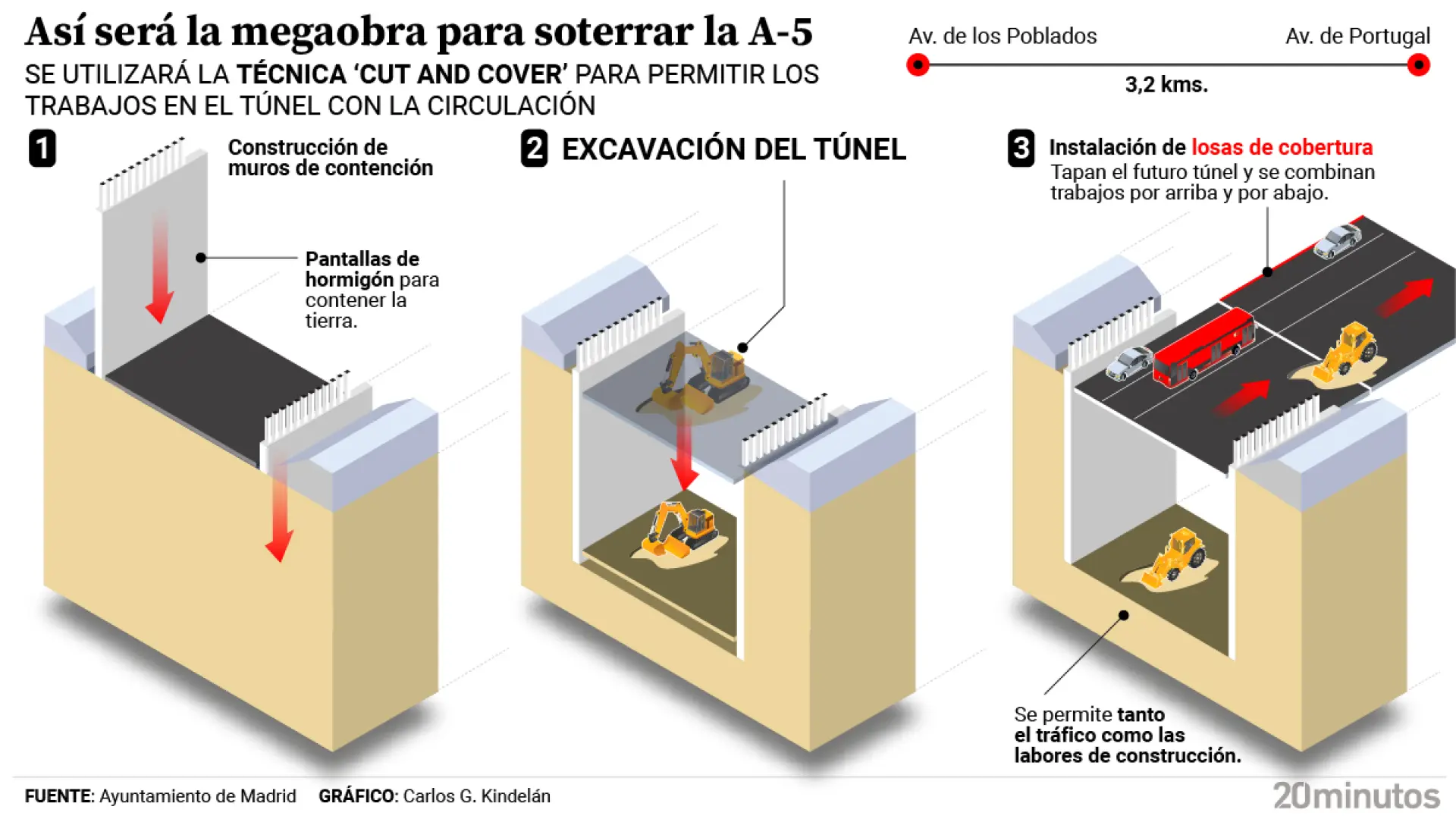

  • Método ‘top down’: este método se encuentra en auge para la construcción de túneles en el interior de las ciudades (túneles de la M-30Autopista Costanera NorteMetro de Málaga…). Requiere poca maquinaria especializada, apenas más de la utilizada en la construcción convencional de sótanos. En la superficie, desde la calle, se ejecutan las paredes del túnel cavando una zanja que se hormigona para formar muros pantalla o una hilera de pilotes. Cuando las paredes están terminadas se ejecuta la losa superior, que se apoya en las paredes, excavando sólo el hueco que ocupa la losa y apoyándola durante su construcción contra el terreno. Cuando la losa y las paredes están terminadas, puede reconstruirse la superficie mientras continúan los trabajos en el interior del túnel. La tierra del interior del túnel no se extrae hasta esta fase, en la que como los elementos portantes del túnel están ya construidos se puede excavar con retroexcavadoras. Cuando se ha excavado hasta el nivel adecuado se ejecuta la contrabóveda, losa generalmente de hormigón que hace de suelo del túnel. Se pueden crear losas intermedias para realizar túneles de varias plantas.



Falso túnel entre pantallas

En el siguiente vídeo realizado por Proin 3D, se puede ver el proceso constructivo del falso túnel de salida de la estación de Sants. Se trata del túnel de alta velocidad Barcelona Sants-La Sagrera, conocido también como túnel del Eixample.

En el siguiente vídeo podemos ver una técnica de la empresa TOMAS.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.



Cucharas bivalvas

BivalvaEs una máquina excavadora de cables, compuesta por una pluma de la cual pende una cuchara autoprensora. Es el aparato de excavación más antiguo conocido, encontrándose en dibujos de finales del siglo XVI. Formada generalmente de dos valvas o mandíbulas, articuladas en su parte superior, que ajustan una con otra por los bordes cuando se encuentran juntas, que pueden cerrarse para albergar los materiales excavados en el interior de la caja que forman en el momento de unirse y posteriormente se abren para dejar caer la carga. Se denomina también excavadora de almeja o de cuchara prensora. El sistema de accionamiento es de cable o hidráulico.

Esta máquina puede excavar, recoger el material y verterlo en una misma vertical, o cerca de la misma, y por debajo o por encima del nivel de la máquina, siendo esta propiedad la que la distingue del resto de aparatos de excavación. Estas cucharas excavan por su peso propio, dejándose caer, para aumentar su fuerza de penetración, desde una cierta altura. El material a excavar tiene que ser relativamente blando, siendo un elemento más de carga que de excavación.

Aunque cuentan con menor capacidad de corte que las excavadoras hidráulicas, su uso es adecuado en espacios reducidos tales como pozos o zanjas de cimentación, o en profundidades no alcanzables por otro tipo de excavadoras. Es usada también en operaciones de dragado o carga en los muelles de los puertos de granel.

Los elementos específicos de la cuchara bivalva son la pluma con sus dos poleas de cabeza, la cuchara prensora y los diversos cables de suspensión y de maniobra de la cuchara. Preferentemente, estos cables son antigiratorios. Continue reading “Cucharas bivalvas”

Hidrofresas

La ejecución de muros pantalla con hidrofresa está especialmente indicada en terrenos de dureza elevada, que sean excavaciones profundas o que requiera un método de seguro y preciso de excavación. En este sentido, las obras urbanas pueden ser un buen ámbito de aplicación de esta tecnología de excavación. La hidrofresa consta de una estructura pesada de acero provista en su parte inferior de dos ruedas dentadas que giran en sentido contrario, arrancando el terreno. El accionamiento hidráulico de dichas ruedas, en combinación con el empuje vertical vinculado al peso del bastidor, produce el corte del terreno. La elevada fricción que se produce en las ruedas dentadas, hace necesaria su refrigeración, así como de la roca. Para ello se suele emplear lodo bentonítico, que se inyecta mediante un dispositivo de la propia máquina. Los propios lodos se mezclan con los detritus de la excavación, gracias a lo cual se extraen del fondo de la zanja. Dado que los lodos bentoníticos se recirculan para permitir esta extracción, han de ser “reciclados”, mediante la eliminación de los restos de terreno extraídos del fondo de la zanja. La hidrofresa, a pesar de ser el mejor sistema —pues apenas produce vibraciones y es el más rápido—, presenta el inconveniente de ser una máquina cara, por lo que suele elevar el coste de la construcción de la pantalla.

Esquema de funcionamiento de hidrofresa.

Es posible perforar con hidrofresas suelos duros y rocas de hasta 100 MPa de resistencia a compresión. Los muros pantalla pueden tener de 600 a 1200 mm de espesor, requiriéndose equipos especiales para mayores espesores. Esta técnica es una alternativa a los terrenos con una resistencia a compresión simple superior a los 5 MPa. Si la profundidad es superior a 35 m, la hidrofresa, independientemente de la dureza del terreno, es el método más fiable, pudiéndose llegar a profundidades de 80 m, aunque en este caso se complican las labores de ejecución del muro pantalla. En cuanto al espesor mínimo de la pantalla, este depende de las características del bastidor de la hidrofresa, pues debe alojar la bomba de aspiración; estamos hablando de un mínimo de 640 mm, aunque los espesores habituales son los de 640, 800, 1000, 1200 y 1500 mm.

Ejecución de muro pantalla con hidrofresa

Un ejemplo de aplicación de esta técnica es la realización del aparcamiento de la plaza de Cervantes de San Sebastián (ver aquí). Os dejo también un par de vídeos sobre esta técnica de excavación que espero que os gusten.

En este otro vídeo podemos ver el inicio de la excavación de muro pantalla con hidrofresa para la construcción de sótanos en rehabilitación de edificio.

Referencias:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hormigonado con tubería Tremie

El método Tremie, de llenado por flujo inverso, se usa en el hormigonado de elementos estructurales a los que no se puede acceder con facilidad, como por ejemplo, pantallas y pilotes, especialmente en presencia del nivel freático o en excavaciones donde se empleen lodos de perforación. Con este procedimiento el hormigón se coloca mediante un tubo vertical de acero cuyo extremo superior tiene la forma de embudo. El extremo inferior del tubo se mantiene sumergido en el hormigón fresco sin contacto con el agua.

El hormigón es bombeado de forma continua, a través de una tubería, deslizándose hacia el fondo y desplazando el agua e impurezas hacia la superficie. Dicho tubo es colocado por tramos de varias longitudes para su mejor acoplamiento a la profundidad del elemento a hormigonar, y está provisto de un embudo en su parte superior, y de elementos de sujeción y suspensión.

TremieEn el fondo del tubo tremie existe una válvula para prevenir que el hormigón entre en contacto con el agua. El tubo debe llegar hasta el fondo de la perforación antes de iniciarse el vertido del hormigón. Al principio, se debe elevar algunos centímetros para poner en marcha el flujo del hormigón y asegurar un buen contacto, entre en hormigón y el fondo de la perforación. Se debe evitar el contacto con el agua. Antes de retirar el tubo completamente, se debe verter en superficie suficiente hormigón como para desplazar toda el agua y el hormigón diluido. El hormigón debe fluir fácilmente hacia el lugar de su ubicación y consolidarse por su propio peso, sin segregación o vibración que pueda incorporar agua a su masa, lavando el cemento, con la consecuente formación de bolsones de arena y grava débilmente cementados.

Os dejo algunos vídeos sobre este método de vertido del hormigón. Espero que os gusten.

Colocación de una tubería Tremie:

Hormigonado de un muro pantalla con tubería Tremie:

Lubricación de una tubería Tremie con lechada de cemento:

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València. 189 pp.
