Figura 1. Encofrado de poliestireno expandido en forjado. Fuente: https://www.archiexpo.es/prod/nidyon-costruzioni/product-60391-1802743.html
El poliestireno expandido (EPS) se utiliza en ocasiones como un sistema de encofrado perdido en la construcción de forjados, pilares o muros. Este encofrado permanece en la estructura aportando un excelente aislamiento térmico y acústico, lo que contribuye significativamente al confort.

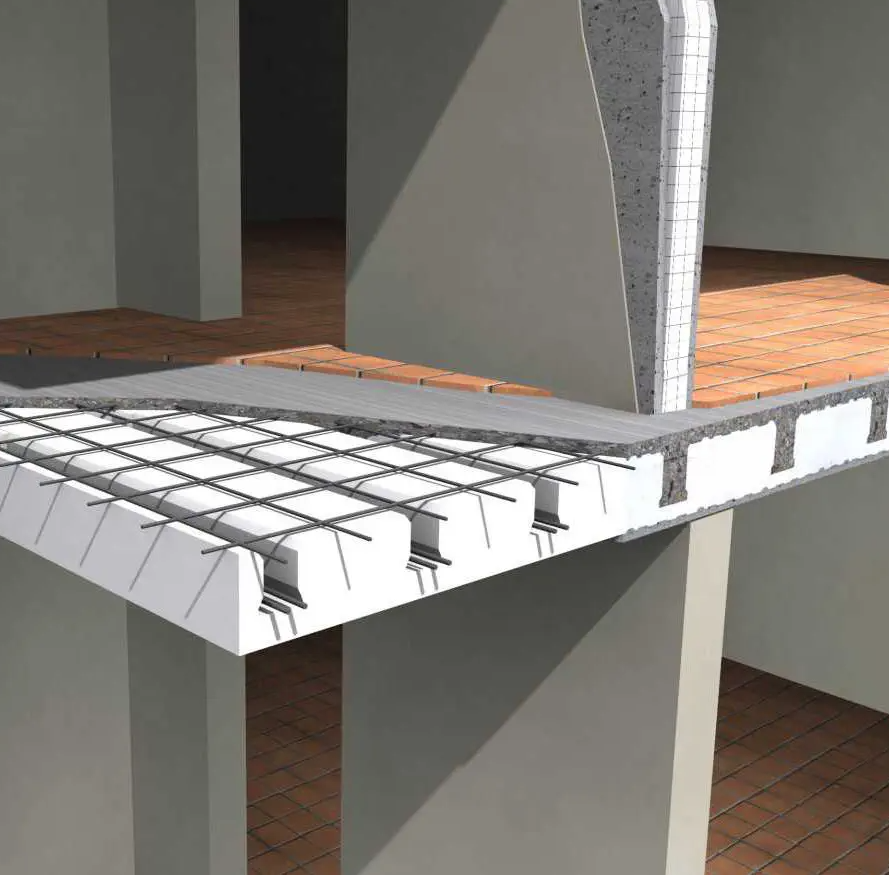

En la Figura 1 se observa un sistema de encofrado perdido diseñado para la construcción de losas que emplean viguetas monodireccionales y bidireccionales de hormigón armado vertido en obra. Consiste en una placa de EPS, perfilada para formar viguetas T con espesores y anchuras variables según la luz de cálculo requerida. Esta versatilidad permite la construcción de losas en edificios destinados a diversos usos. La colocación de estos paneles se lleva a cabo de manera que se logre una continuidad estructural y de aislamiento total entre los elementos, eliminando los puentes térmicos y mejorando los rendimientos termoacústicos. Los materiales deben garantizar una respuesta óptima ante problemas de deterioro y oxidación, asegurando estabilidad y durabilidad a lo largo del tiempo.

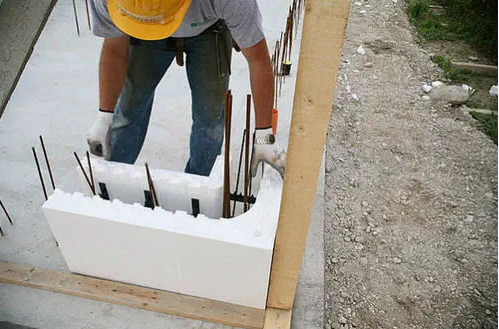

En la Figura 2 se observan módulos de EPS empleados en la construcción de muros o pilares como encofrado perdido relleno de hormigón. Su diseño especial permite la colocación de los sucesivos bloques sin desalinearse. La amplia gama de piezas fabricadas permite resolver diversos tipos de construcciones, ya sean muros rectos, curvos, en ángulo, pilares de diferentes medidas, encofrados perimetrales, huecos en muros, cargaderos, forjados, entre otros. Son muy ligeros y pueden cortarse fácilmente con sierra. Gracias a su bajo peso, facilitan un montaje rápido del encofrado del muro, agilizando la ejecución y minimizando las operaciones en obra, como el sellado con siliconas especiales en el encuentro con la zapata corrida o la losa de cimentación, así como la disposición de armaduras y el vertido del hormigón.
En cualquier caso, una de las precauciones a tener en cuenta con este tipo de material es evitar que se claven las armaduras y sus separadores en el EPS para no perder recubrimiento en estas barras de refuerzo.
Figura 2. Encofrado de poliestireno expandido en muros. Fuente: https://www.archiexpo.es/prod/pontarolo-engineering/product-54951-430188.html
A continuación os dejo algunos vídeos sobre el uso de este tipo de encofrado. Espero que os sean útiles.
Dejo también un folleto explicativo de este producto.
CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.
PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill y Ediciones Castillo, Madrid, 344 pp.
RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.
Figura 1. Andamio volado. Fuente: https://www.alquiansa.es/soluciones/andamios-volados/

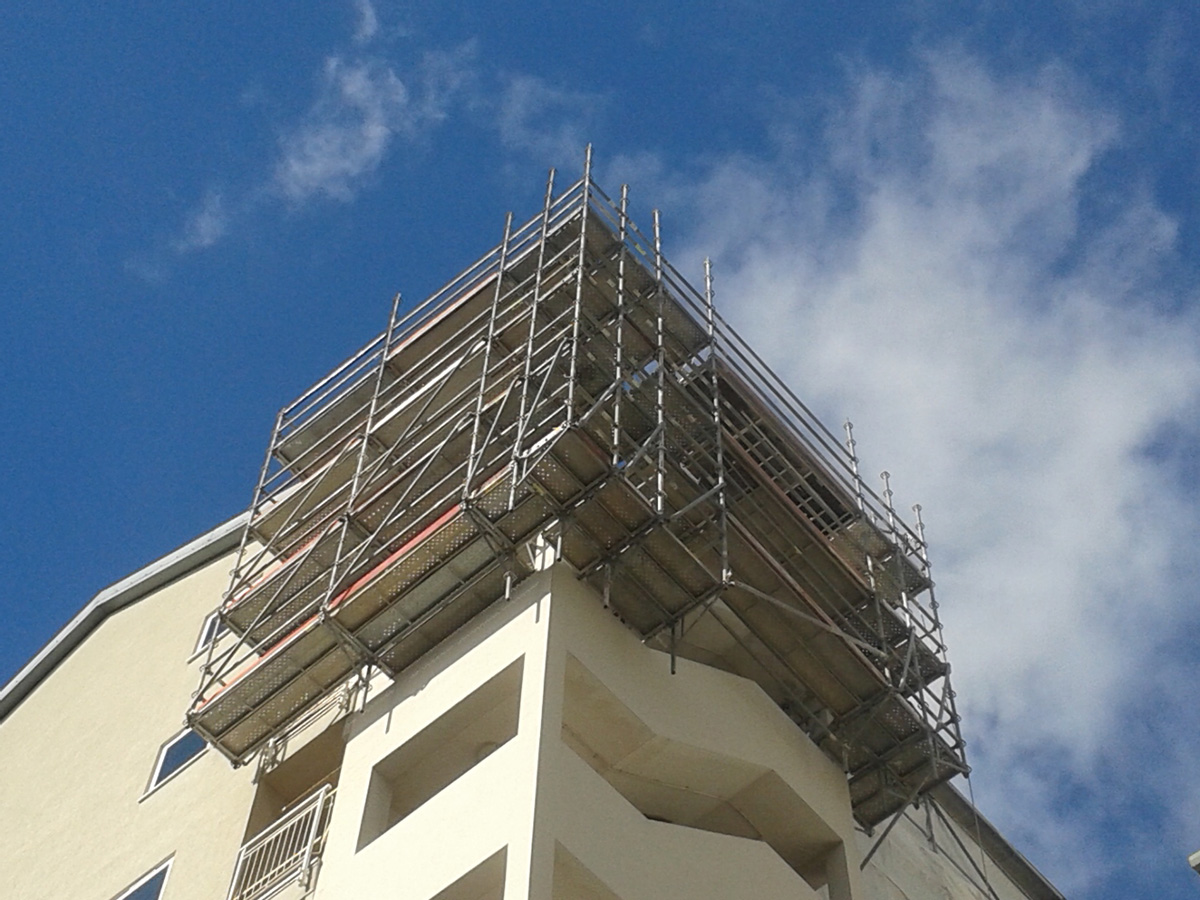

Un andamio volado es una plataforma que está sujeta sobre vigas voladizas que se proyectan más allá de la pared o el frente del edificio o estructura, cuyos extremos internos están asegurados dentro del edificio o estructura. La construcción del andamio está separada para que pueda acomodarse desde un ángulo específico fuera de la estructura. Consta de cabezales, diagonales, plataforma de trabajo y accesorios de seguridad. Se sostiene en el edificio mediante elementos en voladizo y se asegura a la fachada mediante arriostramiento. Es una estructura auxiliar que simplifica la necesidad de alcanzar una zona de trabajo con los mínimos elementos.
Este tipo de andamio es idóneo en situaciones donde la superficie del suelo no permite la instalación de un sistema de andamios regular. También se conoce como andamio de agujas por las barras que van desde la pared del edificio en el que se coloca la plataforma de trabajo. Este tipo de andamios en voladizo se utilizan cuando el terreno no tiene suficiente capacidad para soportar andamios apoyados, cuando la calle necesita estar libre para el tráfico de personas o cuando la parte superior del muro se encuentra en construcción.

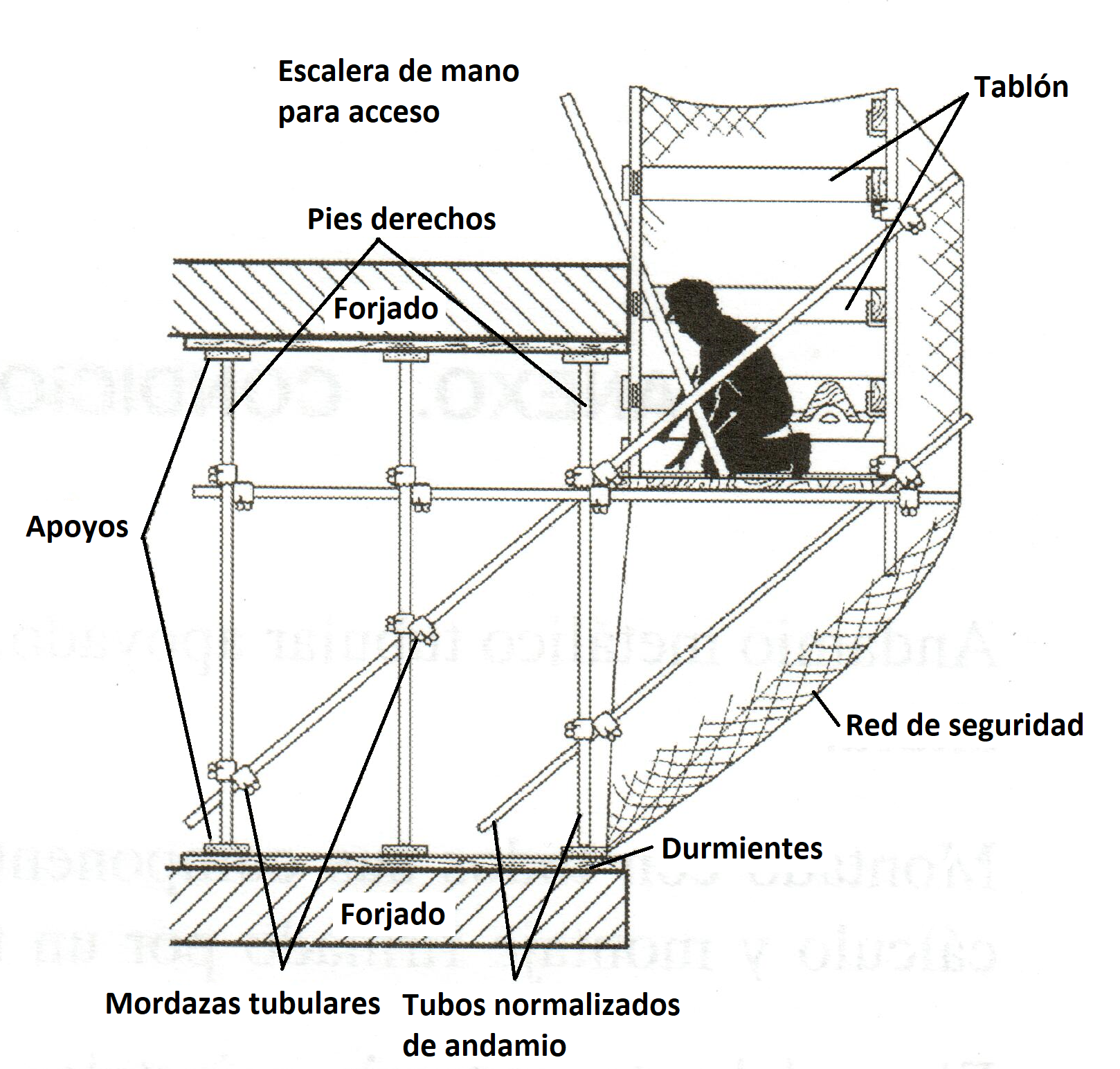

Figura 2. Sección de plataforma volada.Figura 3. Andamio volado. Fuente: https://www.layher.cl/wp-content/uploads/2014/11/Manual-de-Andamios_CChC1.pdf

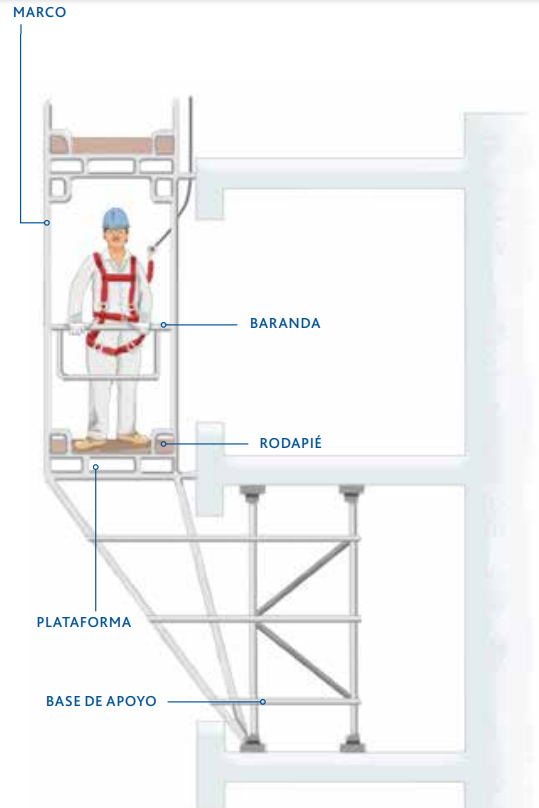

Este tipo de andamios presentan los siguientes elementos (Figura 3):
La base es la estructura que proporciona apoyo al andamio de fachada en voladizo y se apoya en dos forjados consecutivos al interior del edificio.
El marco consiste en una estructura metálica modular prefabricada que incluye dos pies derechos, uno o más travesaños, refuerzos para garantizar su rigidez y elementos de unión.
La plataforma es una superficie horizontal que soporta directamente la carga admisible, incluyendo operarios, herramientas y materiales. Esta plataforma se sitúa entre dos marcos y puede estar compuesta por varios elementos. Dichos elementos deben contar con un dispositivo de seguridad que prevenga su desplazamiento y evite que el viento los levante o vuelque. La separación entre los elementos de la plataforma no debe exceder los 25 mm.
La barandilla, también llamada guardacuerpo, se compone de elementos longitudinales y/o transversales fijados a las caras interiores de los pies derechos y dispuestos a lo largo de los bordes expuestos de la plataforma de trabajo para evitar caídas de los operarios. Debe incluir un elemento superior, posicionado aproximadamente a 1 metro por encima de la plataforma, y un elemento intermedio, ubicado de manera que los espacios entre el rodapié y este último, así como entre este y la baranda superior, no superen los 470 mm de separación.
El rodapié, fijado longitudinal o transversalmente a las caras internas de los pies derechos y directamente apoyado en los bordes expuestos de las plataformas de trabajo, tiene como objetivo evitar la caída de herramientas o materiales desde la plataforma. Debe ser robusto y tener una altura mínima de 150 mm sobre la plataforma.
La diagonal, una pieza oblicua, se emplea para reforzar la estructura del andamio ante fuerzas horizontales y se instala uniendo dos pies derechos consecutivos.
El anclaje y el amarre consisten en un conjunto de elementos rígidos definidos y posicionados según el proyecto para asegurar y estabilizar el andamio, evitando su movimiento. El anclaje debe ser un dispositivo mecánico fijado a la fachada.
Os dejo algunos vídeos que espero sean de vuestro interés.
Os paso también este Manual de Andamios, de la Cámara de Construcción de Chile, que espero os sirva como información complementaria.
ARCENEGUI, G.A. (2005). Disposiciones mínimas de seguridad y salud en la utilización de andamios (I y II). Revista del Colegio de Aparejadores y Arquitectos Técnicos de Alicante.
FUENTES GINER, B.; MARTÍNEZ BOQUERA, J.J.; OLIVER FAUBEL, I. (2001). Equipos de obra, instalaciones y medios auxiliares. Editorial UPV. Ref.: 2001-700.
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.
Figura 1. Prelosa armada empleada en la construcción de forjados de edificación. Fuente: https://weckenmann.com/es/infoteca/productos-prefabricados-de-hormig%C3%B3n/prelosas
La prelosa es un componente prefabricado que consta de una lámina inferior de hormigón con un espesor uniforme y nervios dispuestos longitudinalmente. Su función principal es servir como encofrado para el forjado que posteriormente se hormigonará en obra. Una vez que el hormigón ha fraguado, la prelosa se convierte en una placa compuesta junto con el hormigón vertido. Estos elementos representan una evolución industrializada de la vigueta, ya que tienen una sección prefabricada más grande y requieren menos hormigón y armadura durante la instalación en la obra. Es importante destacar que la prelosa actúa como un encofrado y, por lo tanto, debe ser cimbrada, por el hecho de que no es un forjado autoportante.
Estos elementos prefabricados no deben confundirse con las prelosas empleadas en los tableros de puentes, que tienen dimensiones considerablemente mayores y una capacidad resistente más elevada.
Las prelosas se diseñan para utilizarse como parte de los forjados en situaciones donde las luces no sean excesivas, hasta unos 8 m. Pueden ser armadas o pretensadas, pueden tener nervios rigidizadores o armaduras básicas electrosoldadas, y pueden ser macizas o aligeradas. Las dimensiones, refuerzos y piezas especiales se fabrican según las especificaciones del cliente.
Las prelosas armadas son losas de hormigón con armaduras básicas electrosoldadas en celosía, generalmente dispuestas longitudinalmente, para lograr una conexión adecuada con el hormigón vertido in situ, completando así su capacidad resistente (Figura 1). El espesor de la losa varía entre 6 y 20 cm, con una anchura normalizada de 120 cm, diseñada para forjados de hasta 50 cm de espesor. Las placas de hormigón que se utilizan como encofrado suelen equiparse con una parrilla que arma la losa de hormigón prefabricado. También se pueden incorporar nervios rigidizadores, especialmente cuando se requiere que la prelosa sea autoportante, evitando la necesidad de sopandas durante el montaje y el vertido de hormigón en la obra. La prelosa presenta una cara superior rugosa con armaduras en celosía salientes para garantizar una buena adherencia del hormigón vertido “in situ”, mientras que la cara inferior es lisa, proporcionando un buen acabado a la vista.
Las prelosas pretensadas cuentan con dos o más nervios rigidizadores, generalmente dispuestos longitudinalmente para ofrecer resistencia y rigidez durante la ejecución (Figura 2). Los anchos típicos varían entre 600 mm o 1200 mm. Estas prelosas llevan armadura transversal de fábrica y, en ocasiones, se complementan con armaduras adicionales en la obra. Para permitir el apoyo, las prelosas cuentan con armaduras salientes, ya que no se ajustan completamente a las vigas, dejando un espacio de solo unos centímetros.
Figura 2. Prelosas pretensadas. Fuente: https://www.hermo.net/producto/prelosa-pretensada-2/
Tanto en las prelosas armadas como en las pretensadas, es posible insertar bloques de poliestireno expandido entre los nervios para reducir el peso del forjado final (Figura 2), además de proporcionar un aislamiento térmico parcial adicional. Las prelosas pueden componerse con diversos materiales, como una lámina intermedia de arlita (árido ligero de arcilla expandida) en la losa inferior, diseñada para mejorar la resistencia al fuego y el aislamiento térmico del forjado.
Estos elementos prefabricados se fabrican mediante moldeo, producción en pistas o extrusión. Se utilizan pistas metálicas con cantos biselados en los laterales para proporcionar un acabado óptimo en la superficie visible del elemento, en comparación con una construcción ‘in situ’ con encofrados. La cara inferior de los elementos es completamente plana y lisa. Además, es posible integrar elementos como cajas eléctricas, puntos de luz, registros, etc., lo que permite obtener un techo liso sin necesidad de falsos techos.
La prelosa representa un sistema más avanzado que el tradicional método de vigueta y bovedilla, caracterizándose por un nivel medio de industrialización. Entre sus ventajas, destacan su ejecución rápida y sencilla, al menos en lo que respecta a la sección prefabricada, y la eliminación de la necesidad de encofrar la planta en el caso de prelosas pretensadas.
Otras ventajas adicionales son las siguientes:
Simplificación de la construcción al eliminar en gran medida el encofrado y las cimbras (aunque algunas áreas de juntas y transiciones aún pueden requerir trabajo in-situ). En ocasiones, puede ser necesario mantener un cimbrado parcial.
Incremento de la precisión geométrica gracias a la utilización de procesos industrializados en entornos más controlados, lo que incluye el acabado.
Mejora en la calidad y variedad del hormigón utilizado, gracias a las opciones de mezcla, vertido y curado en un entorno más controlado. Esto incluso puede incluir técnicas de curado al vapor para prevenir la evaporación del agua.
Inclusión de pretensado localizado por zonas, lo que optimiza los recursos y mejora el rendimiento estructural.
Empleo de calidades superiores de hormigón en áreas de alta demanda, tanto en términos de capacidad estructural como de durabilidad. Dado que las prelosas son la parte siempre expuesta a la intemperie, pueden utilizar un hormigón de mayor compactación e impermeabilidad, o con un diseño optimizado para resistir los ciclos de hielo y deshielo, incluso incluyendo aire en los parámetros óptimos de la mezcla.
Os dejo algunos vídeos donde se ve el montaje de unas prelosas pretensadas.
Referencias:
AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.
CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.
PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill y Ediciones Castillo, Madrid, 344 pp.
RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.
