Dentro del ámbito del aeropuerto de Madrid se encuentra el proyecto de oleoducto Torrejón-Barajas. La obra, realizada por Acciona, consiste en la construcción del tramo 2 del oleoducto que abastece a la red de hidrantes del aeropuerto desde las instalaciones de almacenamiento que CLH dispone en Torrejón de Ardoz. La conducción, de unos 5 km de longitud, consta de dos tuberías de acero de 24 pulgadas de diámetro, dispuestas en diversas tipologías constructivas, según los condicionantes de paso. Esta obra permite desmantelar los 13 tanques de queroseno del aeropuerto de Barajas, que almacenan más de 70 millones de litros de queroseno.
http://radiotubo.blogspot.com.es/
A continuación os dejo un vídeo realizado por voxelstudios los procesos constructivos empleados para la construcción del segundo tramo del Oleoducto Torrejón-Barajas diferenciando las tres tipologías constructivas empleadas según los condicionantes de paso, zanja a cielo abierto, hinca horizontal y perforación horizontal dirigida.
La ósmosis ocurre cuando se ponen en contacto dos fluidos con diferentes concentraciones de sólidos disueltos se mezclarán hasta que la concentración sea uniforme. Si estos fluidos están separados por una membrana permeable (la cual permite el paso a su través de uno de los fluidos), el fluido que se moverá a través de la membrana será el de menor concentración de tal forma que pasa al fluido de mayor concentración.
Esto ocurre en situaciones normales, en que los dos lados de la membrana estén a la misma presión; si se aumenta la presión del lado de mayor concentración, puede lograrse que el agua pase desde el lado de alta concentración al de baja concentración de sales. Se puede decir que se está haciendo lo contrario de la ósmosis, por eso se llama ósmosis inversa. Téngase en cuenta que en la ósmosis inversa a través de la membrana semipermeable sólo pasa agua. Es decir, el agua de la zona de alta concentración pasa a la de baja concentración.
Si la alta concentración es de sal, por ejemplo agua marina, al aplicar presión, el agua del mar pasa al otro lado de la membrana. Sólo el agua, no la sal. Es decir, el agua se ha desalinizado por ósmosis inversa, y puede llegar a ser potable.
Este principio se utiliza para obtener agua potable del mar. En el vídeo que os dejo a continuación se describe el funcionamiento de la desaladora de Jávea (Alicante), primera planta desaladora por ósmosis inversa del mundo que diluye la salmuera de rechazo para minimizar el impacto ambiental. La planta cuenta con una capacidad de 28.000 m3 por día, lo que permite abastecer a 150.000 habitantes de la zona. La instalación fue realizada por ACCIONA. Espero que os guste.
En este otro vídeo de ACCIONA, también se explica y motiva el funcionamiento de este tipo de plantas.
En este otro vídeo se explica el concepto de ósmosis inversa (voz robótica y rápida, pero qué le vamos a hacer).
En este otro vídeo de Daniel Aguado, de la UPV, donde se explica lo que es la planta desaladora de ósmosis inversa.
La construcción de una terminal de contenedores requiere la suma de procedimientos constructivos variados y complejos que deben ser coordinados adecuadamente en un entorno complejo como es el marino: dragados, escollera, cajones flotantes, hormigón sumergido, rellenos, precarga de suelos, etc.
El proyecto adjudicado de una terminal de contenedores en Cádiz, por un importe de 91 millones de euros, comprende en una primera fase el desarrollo de una nueva terminal con una superficie de 22 ha, con una longitud de muelle de 590 m, un dique de abrigo de 320 m y un calado de 16 m. La nueva terminal se ubicará entre el dique de Levante y el muelle número 5 de Navantia y el plazo de ejecución previsto es de tres años y medio.
El proyecto adjudicado combina los sistemas constructivos de escollera, cajones y bloques cúbicos de hormigón e incluye el dragado de las zonas colindantes necesarias para las maniobras de los buques y aseguramiento del calado. Entre las magnitudes que ilustran las dimensiones del proyecto destacan que el dragado de 3,2 millones de metros cúbicos; más de 100.000 metros cúbicos de hormigón y un total de 8.000 bloques cúbicos de 12 toneladas cada uno, además de 1,1 millones de materiales procedentes de cantera; y más de 4 millones de kilos de acero.
Para tener una visión general de estos trabajos, os dejo una magnífica animación en 3D de la empresa Proin 3D para la propuesta ganadora que el grupo ACCIONA-FCC Construcción propuso para la ejecución de la Nueva Terminal de Contenedores de Cádiz.
Espero que también os guste el vídeo que anuncia la adjudicación del proyecto.

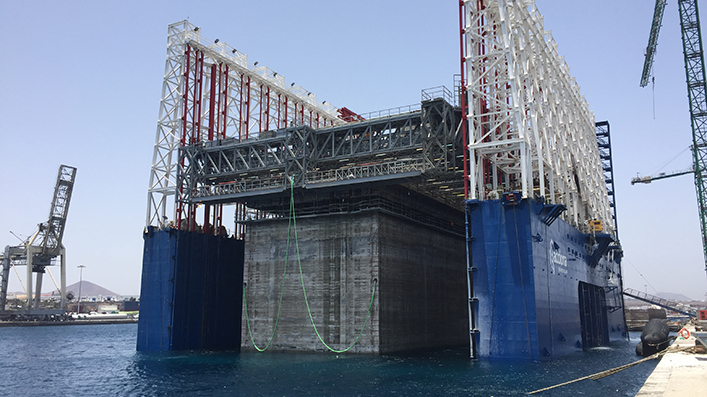

Kugira significa ballena en japonés, como es la máquina que funciona como cajonero: 56 m de altura, lo que equivale a un edificio de 18 pisos; 74 m de largo, y 49 m de ancho. Aunque, tratándose de una estructura flotante, lo más apropiado sería hablar de puntal, eslora y manga. Este tamaño le permite fabricar cajones de hormigón de hasta 24.000 toneladas, y ostentar el récord de ser el cajonero que ha construido el cajón en dique flotante más grande del mundo. Nada menos que los 66,85 m de largo, 32 de ancho y 34 de altura de los 31 bloques del puerto de Algeciras. No obstante, el Kugira se adapta a las necesidades de cada proyecto, y puede realizar cajones de las dimensiones requeridas. Os recomiendo el enlace de Acciona donde se explica el funcionamiento: https://www.acciona-construccion.com/es/salaprensa/a-fondo/2017/febrero/el-barco-que-construye-puertos-el-kugira/
También os paso un vídeo donde se explica cómo se ha transportado la plataforma Kugira para levantar el mayor astillero de Suramérica, en Brasil. Forma parte del Dique de Abrigo Exento de Isla Verde Exterior. El encargo parte del conglomerado industrial brasileño EBX, su presupuesto alcanza los 400 millones de euros y el contrato ha sido firmado por Acciona. La solución propuesta por la firma española es construir los diques artificiales a base de cajones de hormigón, una técnica hasta ahora inédita en Latinoamérica. Son necesarios 35 cajones. La altura es equivalente a un edificio de doce plantas y se han necesitado 9.500 metros cúbicos de hormigón y un millón de kilos de acero.
