Las estructuras auxiliares son instalaciones temporales utilizadas para ayudar o complementar la construcción o el mantenimiento de elementos estructurales en una construcción durante la fase de obras. Estas estructuras incluyen andamios, encofrados, entibaciones, entre otros. Dentro de este grupo se encuentra el apeo, que consiste en un sistema de equilibrio de fuerzas compuesto por los elementos de apeo y los propios de la estructura que se está apuntalando.
El apeo se refiere al sistema estructural implementado en una construcción existente para complementar o reemplazar una estructura de manera provisional mientras se realizan obras de reparación o demolición en dicha construcción. Se distingue entre los sistemas de refuerzo y los sistemas de apeo, pues los elementos estructurales empleados en el refuerzo se integran permanentemente en la estructura reforzada. El refuerzo se considera una solución definitiva para un edificio dañado, debiendo garantizar tanto la estabilidad estructural como la funcionalidad. Sin embargo, algunos elementos tradicionales de apeo pueden convertir el sistema de apeo en una solución de refuerzo.
Un sistema de apeo debe asegurar la estabilidad y, en algunos casos, la funcionalidad de una construcción dañada mientras se implementa una solución definitiva a sus deficiencias. La acción a tomar estará condicionada por el destino final que se planee para la estructura, ya sea reparación, reconstrucción o demolición. El plan de apeo puede requerir varias etapas de ejecución, incluyendo una fase de emergencia, a corto plazo y a largo plazo. No obstante, en un artículo anterior se comentó las sutiles diferencias que, en ocasiones, existen entre los propios apeos y los apuntalamientos si se atiende a la urgencia en su uso.
En algunos casos, el objetivo del apeo puede limitarse a garantizar la seguridad de los trabajadores encargados de llevar a cabo un apeo más permanente, o bien como una medida provisional mientras se implementa un sistema de apeo más complejo que requiere más tiempo tanto para su ejecución como para el suministro de los elementos necesarios.
Un sistema de apeo complementario aborda las deficiencias de seguridad que puede presentar una estructura deteriorada, permitiendo que siga cumpliendo su función. Este sistema se compone de elementos de apeo adicionales y de los propios de la estructura apuntalada. Su objetivo es garantizar su seguridad, pero no se utiliza para reemplazar sus elementos estructurales. No constituye un sistema estructural independiente, sino que se integra, al igual que el refuerzo, dentro de la propia estructura.

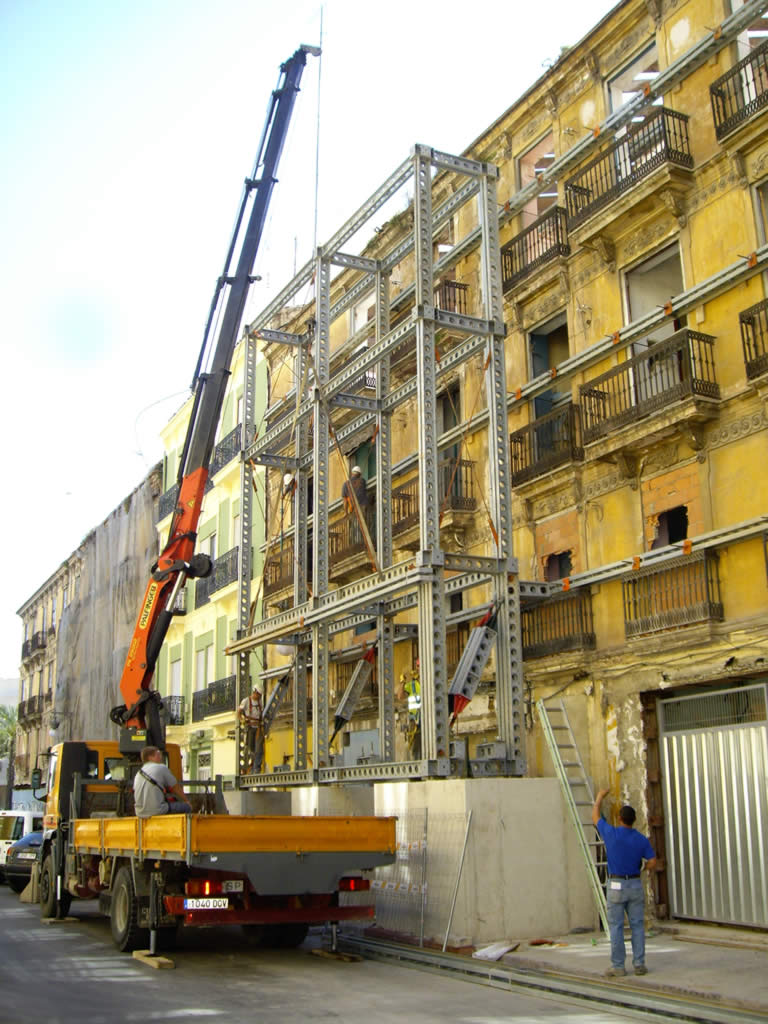

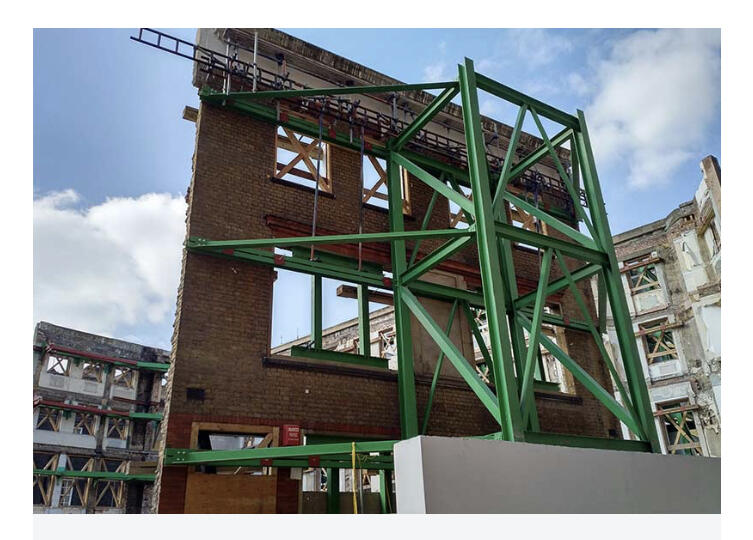

Por el contrario, un sistema de apeo supletorio se presenta como una estructura alternativa. Al entrar en carga, permite abordar la sustitución de aquellos elementos de la estructura afectados por daños. Esto implica ejecutar diversas operaciones auxiliares, como la realización de perforaciones en elementos verticales y horizontales, con el fin de otorgar a los apeos continuidad e identidad como una estructura autónoma. Este enfoque provoca un aumento de los costos en comparación con los apeos complementarios.
Os dejo algunos vídeos explicativos, que espero sean de vuestro interés.
Referencias:
ESPASANDÍN, J.; GARCÍA, J.I. (2002). Apeos y refuerzos alternativos. Manual de cálculo y construcción. Editorial Munilla-Lería, Madrid.
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.
