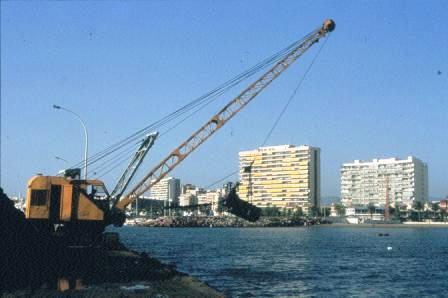

Una dragalina es una excavadora accionada por cables, compuesta por una pluma de grúa, con una polea de guía en su pie y un balde o cucharón de arrastre unido a la máquina solamente por cables. La máquina así dispuesta arrastra hacia sí el balde que ha lanzado y se va llenando a medida que es arrastrado, tirando de él la máquina y se vacía automáticamente en el momento en que se suelta el cable de dragado. Es la máquina de cables más utilizada hoy día, porque combina las operaciones de excavación, elevación y transporte, distinguiéndose de las demás por su trabajo mediante el arrastre del material.
La dragalina se ha concebido especialmente para operaciones de gran radio, o bien cuando los puntos de excavación y vertido están muy alejados entre sí y no se requiere gran precisión en la descarga; no obstante, cuando la distancia al vertedero es mayor de la correspondiente al alcance de la pluma, puede usarse el balde de arrastre para cargar vehículos, aunque opera mejor vertiendo directamente. Como, durante la excavación, las fuerzas aplicadas a la cuchara se reducen al propio peso del cucharón y al esfuerzo de tracción, se comprende que este aparato no pueda excavar materiales tan duros como los que se extraen mediante la pala cargadora o la retroexcavadora. Es especialmente adecuado en la extracción de canteras de balasto, yacimientos de gravas y arenas, terrenos pantanosos, bajo el mar o en el río, materiales sueltos, para nivelación de terrenos vírgenes, para la formación de grandes canales y para la descubierta de minas y canteras de cierta importancia.
A continuación, dejamos un objeto de aprendizaje donde nuestros alumnos tratan de entender cómo varía tanto el factor de alcance de una dragalina como la altura de la escombrera en función de la potencia del mineral, de la altura de contacto del pie de la escombrera con el frente lateral del mineral, con la anchura de corte de la explotación, con el espesor del estéril, con los ángulos del talud del estéril y del escombro, y con el factor de esponjamiento del estéril. Espero que os resulte útil.
Referencias:
INSTITUTO TECNOLÓGICO GEOMINERO DE ESPAÑA (1995). Manual de arranque, carga y transporte en minería a cielo abierto. Ministerio de Industria y Energía.
YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente n.º 97.439. Ed. Universitat Politècnica de València. 253 pág.
YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia, 158 pp.
YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp.
Playa norte de Peñíscola (Castellón). Fotografía de Víctor Yepes.
¿Spain is different? ¿Qué significa eso? Muchas son las voces que se han alzado en estos tiempos de crisis para reinventar y reorientar el turismo en España. Lugares comunes como la cualificación y la diferenciación del producto turístico son recurrentes y parece que en los últimos años, o quizá desde los años 60, el tópico de la diferenciación ha sido un referente: “Spain is different“. Vamos a comentar en este artículo unos cuantos aspectos referidos a este tema. Espero que aclare algunas ideas.
Las organizaciones de gestión de un destino turístico (Buhalis, 2000) responden a la necesidad de guiar, en la medida de sus posibilidades, la evolución del mismo hacia un horizonte definido por la competitividad y la sostenibilidad. Las consecuencias que se derivan de dichos parámetros —en estrecha relación con la evolución de los mercados, con los destinos competidores, con los gustos y deseos de los consumidores turísticos, y con las oportunidades que configuran la realidad del destino (Middleton, 1988)— comportan la conveniencia, si no inevitabilidad, de abordar procesos de diferenciación del producto respecto a espacios turísticos que suponen cierta competencia, con la vista puesta en todo momento en las tendencias que se observan en la demanda. De hecho, la búsqueda de la unicidad y exclusividad en la venta de un producto adaptado a la demanda trata de reducir o eliminar la existencia de otros semejantes que sean capaces de sustituir el propio.
La diferenciación de la actividad turística, desde el punto de vista de la oferta fundamentalmente, ha de considerar las cuatro dimensiones correspondientes a la amalgama de productos que presenta el destino global. Estas son el número de productos que lo componen, la diferente magnitud de los mismos, su diversa calidad, y las distintas fases en las que cada uno de ellos se encuentra dentro del ciclo de vida del producto (Cooper, 1994).
Sin embargo, y aunque resulta a todas luces obvio y en ello coincidirá cualquier razonamiento que se haga desde el sentido común, no está de más señalar que dicha diferenciación debe producirse en términos positivos. Unos términos que vienen dados por la génesis de la apuesta, por la diferenciación, la cual encuentra su razón de ser en una serie de factores de gran relevancia para el destino debido a los numerosos y diversos elementos positivos que conlleva para el mismo. Así, se constata que es el conjunto de factores determinantes de la opción por la diferenciación, y no el azar o la imitación de otros, el que subyace en dicho planteamiento.
Pitch and putt en Cofrentes (Valencia). Fotografía de Víctor Yepes.
Para proceder a abordar los procesos de diferenciación es necesario un paso previo, que no es otro que realizar un análisis del estado del producto global contemplado este como una amalgama de productos de diferentes características. El estado y naturaleza de los mismos constituye el punto de partida para la concepción, elaboración y ejecución de estrategias orientadas a la consecución de la diferenciación (Amor y Fernández, 1998).
Existe toda una amplia relación de factores que inducen al planteamiento, elaboración y ejecución de estrategias de diferenciación del producto turístico por parte de una organización de gestión de destino.
En este sentido, resulta conveniente no dejar de tener presente que la opción por abordar las posibles vías que conducen a la diferenciación de los productos y servicios turísticos, los cuales presenta un espacio territorial a los mercados que demandan propuestas para la realización de viajes, para la satisfacción de los deseos relativos al ocio y para el establecimiento de actividades de recreo, constituye la consecuencia de una toma de decisiones por parte de la organización de gestión de destino.
Dicha adopción de posiciones estratégicas y tácticas —las cuales deben partir de los correspondientes análisis de los distintos aspectos de la realidad propia y de los competidores, y de las relaciones de ambas con las expectativas, gustos y deseos de los consumidores turísticos— persigue la consecución de ciertos objetivos deseables en la medida en que comportan una serie de beneficios y ventajas para la presencia y el comportamiento de un destino turístico en los distintos mercados, tanto reales como potenciales.
Al fin y al cabo, es precisamente en dichos ámbitos donde se posiciona el conjunto de posibilidades de elección que tiene en cuenta la demanda de viajes y turismo a la hora de optar por una experiencia vacacional u otra.
Consecuentemente, si se resuelve optar por la diferenciación, no es por otras causas o razones que las que se derivan de la aportación de cualidades positivas para el desarrollo de la actividad turística en un determinado espacio territorial. Esto es, se dan una serie de factores que, para una organización de gestión de destino, determinan la opción por la diferenciación.
Crucero en velero. Sea Cloud II en el puerto de Cádiz. Fotografía de Víctor Yepes.
Los principales factores determinantes de dicha apuesta por la diferenciación son básicamente los que se consideran a continuación:
La permanencia del turismo como actividad económica capaz de generar empleo y riqueza no solo para la industria turística propiamente dicha y la auxiliar de la que demanda bienes y servicios, sino también para la población receptora de dicha actividad.
La rentabilidad económica, social y cultural de la industria turística y sus efectos sobre el nivel de bienestar de la sociedad en la que lleva a cabo su actividad.
La desestacionalización de dicha actividad, fuertemente vinculada a los dos factores anteriores, a través de la extensión en el tiempo de las prestaciones de bienes y servicios turísticos.
La fidelización de la demanda actual de viajes y ocio que capta el destino como soporte de la actividad en el momento presente, así como a corto plazo.
La indispensable atracción, de extrema importancia para que la confianza en la rentabilidad de nuevas inversiones se encuentre presente en el ámbito empresarial, de nuevos colectivos de consumidores turísticos que han de contribuir a configurar un horizonte prometedor a medio y largo plazo.
Con una fuerte incidencia igualmente en dichas expectativas de negocio y, por tanto, en el volumen de inversiones en el sector, la reducción de factores de riesgo derivados de una aguda dependencia de la actividad de determinados segmentos de la demanda que son atraídos al destino por motivaciones únicas y específicas.
La extensión de una actividad económica a la que se le presenta un halagüeño futuro, como es el turismo, a espacios geográficos que observan una escasa presencia del mismo, y que, por otro lado, cuentan con posibilidades reales de constituir polos de atracción de demanda turística.
La introducción en nuevos mercados turísticos en los que el destino no se encuentra presente en el momento actual, y su ulterior posicionamiento en ellos.
Estrechamente relacionado con el anterior, el factor “complementariedad”, obtenido a través del enriquecimiento que aporta la variedad en la amalgama de productos que conforman el destino, trae consigo un notable incremento, tanto cuantitativo como cualitativo, de los matices positivos que genera en la percepción del destino por parte de los consumidores turísticos.
Del mismo modo, y siguiendo en el contexto perceptual del turista potencial acerca del destino, y, por lo tanto, ejerciendo una notable influencia en el conjunto de alternativas que tiene en cuenta la demanda de viajes y turismo a la hora de optar por una experiencia de viaje u otra, la mejora del posicionamiento del producto considerado en su globalidad originado por la inclusión de nuevos atractivos que apelan a motivaciones añadidas.
El robustecimiento de la imagen de los distintos espacios territoriales que acometen la creación y el desarrollo de nuevos productos, contribuyendo a originar una percepción de permanente innovación y dinamismo.
La generación de un enorme potencial de producción de sinergias entre espacios turísticos que deciden comenzar a recorrer el camino que supone la incorporación de nuevos productos que presentan cierto grado de complementariedad.
El factor “ejemplo” que, dada la agilidad y el dinamismo que se intuyen en la opción por la diferenciación, se origina tanto a nivel de destino (autoestima) como al del establecimiento singular (oportunidades en la especialización). Expresiones tales como “nosotros ofrecemos algo diferente”, “el destino x es más completo”, “ofrecemos algo más y, por consiguiente, podemos aplicar mayores tarifas”, etc., hacen de los agentes que las emplean modelos a seguir por parte de otros que no han realizado dicha opción.
Y por último, la renovación, de carácter esencial, habida cuenta del gran número de competidores presentes en los mercados turísticos, de los contenidos de la comunicación del destino, desde la perspectiva global, así como desde la perspectiva de los distintos espacios que sirven de soporte físico de la actividad.
Referencias:
AMOR, F.; FERNÁNDEZ, M. A., (1998) El Turismo de Salud en la Comunidad Valenciana, en Revista Valenciana d’Estudis Autonòmics, 25: 187-196.
BUHALIS, D., (2000) Marketing the Competitive Destination of the Future. Tourism Management, 21 (1): 97-116.
COOPER, C. (1994), The Destination Life Cycle: an Update, en SEATON et al. (edit.), Tourism: The State of the Art, John Wiley, Chichester, pp. 340-346.
MIDDLETON, V.T.C., (1988) Marketing in Travel & Tourism, Heinemann, Chichester, 308 pp.
YEPES, V.; AMOR, F. (2000). Análisis topológico de la diferenciación del producto turístico, en Esteban, V. (dir.): Futuro y expectativas del turismo náutico. Universidad Politécnica de Valencia. SPUPV-2000.2080. Valencia, pp 7-17. ISBN: 84-7721-894-3.
¿Qué recomendaciones podemos dar para ejecutar correctamente la compactación de un suelo? En posts anteriores ya hemos descrito la curva de compactación, la elección de un equipo de compactación y el tramo de prueba. Ahora vamos a centrarnos en algunos consejos, espero que útiles, que permitan mejorar la productividad y la calidad de esta unidad de obra que suele presentar tantas patologías y quebraderos de cabeza. Para ello nos ayudaremos de un Polimedia que espero que os guste. Al final del artículo os he escrito algunas recomendaciones y algunas referencias por si os resultan útiles.
NORMAS Y RECOMENDACIONES DE TRABAJO
Una vez se ha extendido el material en tongadas con espesor adecuado y con el grado de humedad determinado[1], se procede de forma ordenada a compactar, controlando el número de pases y su distribución homogénea.
Se pueden comentar algunas recomendaciones de “buena práctica constructiva” en relación a la compactación.
Antes de iniciar la construcción de un terraplén o un pedraplén, se eliminará la tierra vegetal y se excavará, si procede, el terreno para asegurar la estabilidad del macizo.
Cuando se espera lluvia, es importante compactar lo más pronto posible los rellenos de granos finos todavía no compactados, puesto que un material esponjado tiene gran capacidad de retención de agua.
Para reanudar el trabajo lo antes posible, después de una lluvia, es buena práctica la eliminación con motoniveladora de la fina capa superficial de barrillo (2-3 cm) bajo la que el resto del material aparece poco afectado.
Con exceso de agua procedente de precipitaciones atmosféricas, puede realizarse la desecación natural mediante oreo. Ahora bien, con terrenos finos limo-arcillosos y humedades próximas al índice plástico, se estabilizan mediante la adición de cal, cenizas volantes, escorias o arenas.
El riego de las tongadas extendidas, siempre que sea necesario, se efectuará de forma que el humedecimiento de los materiales sea uniforme, y el contenido óptimo de humedad se obtendrá a la vista de los resultados verificados por el laboratorio de cada caso con el equipo de compactación previsto.
Si se comienza la compactación por los bordes del terraplén, conseguiremos cierto efecto de “confinamiento” que ayuda a la densificación.
Deben solaparse los pases de compactación, para uniformizarlos, debido a que en el centro de la máquina se consigue mayor eficacia.
Se deben ejecutar de forma suave los cambios de dirección en la marcha y los virajes, para no arrastrar el material.
Es bueno dar cierto sobreancho a los terraplenes, ya que los bordes quedan siempre compactados por debajo de lo debido.
Los bordes de los terraplenes a veces se precisa compactarlos, con lo cual necesitamos de un tractor o grúa que remolque por dicho terraplén al compactador.
La superficie de las distintas tongadas deberá tener la pendiente transversal necesaria para evacuar las aguas sin peligro de erosión. Esta pendiente normalmente varía entre el 2 y el 4%.
Si se usa un sólo equipo, se simplifican los controles, pero a veces se utilizan dos tipos, uno de mayor rendimiento, y otro que sella la terminación de cada tongada.
Si se utilizan equipos vibrantes, las últimas pasadas se realizarán sin aplicar la vibración, con objeto de cerrar las posibles irregularidades de la superficie.
Es importante la buena nivelación de la superficie a compactar, de otro modo, las zonas deprimidas que no son pisadas por el rodillo quedarán deficientes de compactación.
Se suspenderán los trabajos de compactación cuando la temperatura ambiente sea inferior a 2ºC. Los terrenos congelados no pueden compactarse.
Sobre las capas en ejecución se prohíbe el tráfico hasta que se complete su compactación. Si ello es imposible, se distribuirá sin concentrar las huellas en la superficie.
Si el terraplén tuviera que construirse sobre un firme existente, se escarificará y compactará éste para procurar su unión con la tongada inmediata superior. Los productos removidos no aprovechables se llevarán a vertedero.
Si el periodo de tiempo transcurrido entre el extendido y la compactación es largo, puede producirse la evaporación suficiente para dar como resultado un contenido inadecuado de humedad. El material debe ser compactado inmediatamente para evitar el mayor costo de humectación.
Al finalizar la jornada no deben dejarse montones de material sin extender ni capas sin compactar, pues si las condiciones atmosféricas son buenas ocurre lo indicado en el párrafo anterior, pero si llueve sobre el material esponjado, a pocos finos que posea, su capacidad de retención de agua será grande y quedará la obra impracticable, con el agravante de tener que sacar y tirar dicho material, pues el periodo de tiempo que sería necesario para su oreo nunca lo permitiría la marcha de la obra.
Los efectos nocivos de la lluvia sobre una tongada compactada con pata de cabra pueden reducirse si, antes de caer el agua sobre ella, se ha planchado con un rodillo liso estático o vibratorio.
El inconveniente de los rodillos lisos respecto a la unión entre capas[2] se remedia si se pasa una grada o un arado de discos para escarificar la superficie. Antes de este proceso la superficie lisa, y con algo de pendiente, protege contra la lluvia y permite la circulación de vehículos.
Referencias:
YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.
YEPES, V. (1999). Prácticas de equipos de excavación, transporte y compactación de tierras. Servicio de Publicaciones de la Universidad Politécnica de Valencia. SP.UPV-4036. 129 pp. Depósito Legal: V-5208-1999.
[1]La corrección de humedad es costosa y delicada, sobre todo en terrenos cohesivos. Es más fácil adicionar agua. El reducir humedad puede conseguirse mediante escarificado y volteo de las capas, dejándolas secar. A veces se recurre a métodos especiales como el sistema “sandwich”, que consiste en intercapar entre capas húmedas una capa granular para ir drenando el agua, o bien tratamientos con cal, que absorbe el resto de agua al hidratarse.
[2]Podría crearse una discontinuidad, con peligro de filtraciones. El arado de discos no debe faltar en la construcción de una presa de materiales sueltos de tipo cohesivo, ya que consigue cierto mezclado y amasado entre capas.
Una dragalina es una excavadora accionada por cables, compuesta por una pluma de grúa, con una polea de guía en su pie y un balde o cucharón de arrastre unido a la máquina solamente por cables. La máquina así dispuesta arrastra hacia sí el balde que ha lanzado y se va llenando a medida que es arrastrado, tirando de él la máquina y se vacía automáticamente en el momento en que se suelta el cable de dragado. Es la máquina de cables más utilizada hoy día, porque combina las operaciones de excavación, elevación y transporte, distinguiéndose de las demás por su trabajo mediante el arrastre del material.
