¿Cómo balizar las playas?

En un artículo anterior comentamos la obligatoriedad de balizar las playas. Aquí vamos a dar algunas recomendaciones en el caso de tener que hacerlo. El Real Decreto 1685/83, de 25 de mayo, adopta para las costas españolas el Sistema de Balizamiento Marítimo de la Asociación Internacional de Señalización Marítima (AISM). Es curioso observar cómo la Resolución de 2 de septiembre de 1991 de la Dirección General de Puertos y Costas (RB-91), (que es la que establece las características técnicas sobre el balizamiento de playas, lagos y superficies de aguas interiores), de aparición posterior, no recoge en su integridad algunas consideraciones contenidas en dicha norma. Las boyas que señalizan la zona marítima de baños deben ser esféricas y de color amarillo, por ser marcas especiales y para no confundirlas con las de navegación, según la AISM. Estas boyas que marcan el borde exterior son costosas y difíciles de calcular, pues se trata de boyas que se supone tienen que resistir un oleaje en rotura de gran intensidad.

Otras recomendaciones que mejorarían las desarrolladas por el RB-91 serían las siguientes (Yepes y Medina, 1997):

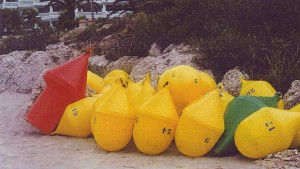

  1. Diámetro de 60 cm para las boyas de señalización de la banda litoral, dado que presentan suficiente visibilidad (Soler, 1996), y requieren un menor dimensionamiento de los fondeos.
  2. Separación inferior a 200 m (RB-91) entre boyas, siendo recomendable una distancia de 50 m para mejorar la protección al bañista. Esta medida se complementa con la simplificación de las zonas previstas y con un acercamiento hacia la costa de la línea de balizamiento.
  3. Boyas de entrada al canal de acceso de 80 cm de diámetro, cónica y verde a la entrada de estribor, y cilíndrica y roja a la entrada de babor (AISM).
  4. En los canales de acceso, en los primeros 50 m desde la línea de costa, colocación de boyas tóricas amarillas de 25 cm y corcheras. El resto, esféricas amarillas de 40 cm, con 25 m de separación.
  5. En el caso excepcional de reservar una zona especial para baños, usar boyas esféricas amarillas, de 40 cm de diámetro, separadas 10 m los unos de los otros y con corcheras blancas. En la inmensa mayoría de los casos resulta innecesaria esta señalización, pues es suficiente con las boyas de 60 cm separadas 50 m entre sí. Es preferible la simplificación, salvo que los casos sean excepcionales.

En trabajos anteriores se ha propuesto (Yepes y Medina, 1997) una metodología de cálculo de trenes de fondeo de boyas que abarata considerablemente las reglas prácticas empleadas habitualmente en estos casos, y que, en numerosas ocasiones, no se ajustan a los niveles de seguridad deseados. En efecto, la singularidad de los balizamientos de playa (en la zona de rotura del oleaje) y su poca importancia económica hasta la fecha, puede explicar la falta de literatura científica sobre el tema. De hecho, la mayor parte de la bibliografía existente sobre cálculo y dimensionamiento de boyas (ver Berteaux, 1976 y Puech, 1984) se refiere a boyas situadas en aguas profundas o intermedias, nunca en rotura. Si las boyas que delimitan la zona martíma de baños tienen poca trascendencia económica, se supone que no es rentable estudiar su optimización y se procede con el método clásico de “prueba y error” que se supone genera experiencia local sobre cómo deben dimensionarse los trenes de fondeo en cada obra. Sólo trabajos como el de Soler (1996), o las recomendaciones de la NTOIAN-86 han supuesto una primera aproximación al problema, mejorados con otros como el de Medina (1996).

Entre otras circunstancias, se comprobó cómo los métodos tradicionales de cálculo y los trenes de fondeo basados en el uso de muertos de hormigón de gran tamaño, presentan, no sólo incrementos de coste muy importantes, sino también, serias dificultades en su recuperación de una temporada a otra. La solución pasa por un mayor rigor en la determinación de las acciones que solicitan a la boya, una adecuación de la distancia a la cual hay que situarla, un tamaño de boya adecuado al uso y la adopción de trenes de fondeo flexibles basados en cadenotes, de fácil instalación y recuperación al terminar la temporada, y que se ha demostrado que son mucho más eficientes que los trenes simples.

Dentro del que fue Plan de Turismo Litoral de la Comunidad Valenciana (ver Yepes y Cardona, 1999), se realizaron en las playas de Alcalà de Xivert (Castellón) determinadas pruebas piloto que proporcionasen un sistema de señalización suficiente con un mínimo coste de instalación y retirada. El balizamiento diseñado asume la legislación vigente, mejorando aquellos aspectos que se consideran deficitarios tanto en seguridad como en costes.

Sería muy conveniente que, antes de iniciar una campaña de balizamiento de una playa de uso turístico, el ente municipal correspondiente se asesorara acerca de la forma en que quiere llevar a cabo dicha instalación. La recomendación que surge como consecuencia de las circunstancias anteriormente planteadas, es que un buen proyecto, con criterios técnicos que consideren no sólo la primera instalación sino la retirada y el posterior almacenamiento del material, puede abaratar considerablemente la instalación de este tipo de infraestructuras de seguridad para el usuario de las playas.

Referencias:

  • BERTEAUX, H.O. (1976). Buoy Engineering. John Wiley & Sons Inc.
  • MEDINA, J.R. (1996). Cálculo de los trenes de fondeo de boyas de F600 y F800 para el balizamiento de playas en el punto P5S de El Saler. Informe para l’Agència Valenciana del Turisme de la Generalitat Valenciana. 25 pp.
  • PUECH, A. (1984). The Use of Anchors. Bulf Publishing Company.
  • SOLANO, J. (1995). El balizamiento de playas. Una asignatura pendiente. Marina Civil, 36, 35-42.
  • SOLER, R. (1996). Balizamiento de playas del Mediterráneo. Revista de Obras Públicas, 3354, 45-64.
  • YEPES, V. (2000). El turismo como recurso costero. Criterios de gestión turística del litoral. I Master en Ingeniería de Puertos y Costas. Sección III: Ingeniería de Costas. Ed. CEDEX. Madrid. 43 pp.
  • YEPES, V.; NÚÑEZ, F. (1994). Plataformas flotantes de carácter lúdico en las costas de la Comunidad Valenciana: un ejemplo de ingeniería turística. Revista de Obras Públicas, 3335, 51-59.
  • YEPES, V.; MEDINA, J. R. (1997). Gestión turística y ordenación de las playas: Una propuesta de balizamiento. IV Jornadas Españolas de Ingeniería de Costas y Puertos, Ed. Universidad Politécnica de Valencia, vol. III: 903-916.
  • YEPES, V.; CARDONA, A. (1999). Mantenimiento y explotación de las playas como soporte de la actividad turística. El Plan de Turismo Litoral 1991-99 de la Comunidad Valenciana. V Jornadas Españolas de Ingeniería de Costas y Puertos, A Coruña, 22 y 23 de septiembre. 13 pp.
  • YEPES, V.; CARDONA, A. (2001). La zonificación de la zona marítima de baño y su balizamiento. Equipamiento y servicios municipales, 93: 28-36.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Cómo se materializan y transfieren las unidades de medida?

¿Qué es el metro y dónde se encuentra? ¿Cómo puedo saber que lo que estoy midiendo es correcto? En un post anterior hicimos una pequeña incursión a los errores de medición. Vamos aquí a dar un somero repaso a las unidades de medida y a su materialización y transferencia. Empecemos, pues, con el Sistema Internacional de Unidades.

La existencia de varios sistemas de medida ha constituido un grave obstáculo para el comercio internacional. Durante el siglo XX se ha producido un acercamiento progresivo al sistema métrico por parte de los países que utilizaban el sistema inglés u otros. Fue en 1969 cuando se adoptó el Sistema Internacional de Unidades (SI), que es obligatorio en todo el territorio español, y que se basa en las Unidades Legales de Medida definidas por la ley 3/1985, de 18 de marzo, de Metrología.

El sistema SI consta de unidades básicas, suplementarias y derivadas, así como una terminología normalizada para los múltiplos y submúltiplos de todas las unidades de medida.

Se define el metro como la longitud del trayecto recorrido en el vacío por la luz durante un tiempo de 1/299 792 458 de segundo. Es una unidad básica cuyo símbolo es m.

Se define el kilogramo como la masa del prototipo internacional del kilogramo. Es la única unidad representada por un patrón material. Es una unidad básica cuyo símbolo es kg.

Se define el segundo como la duración de 9 192 631 770 periodos de la radiación correspondiente a la transición entre los dos niveles hiperfinos del estado fundamental del átomo de Cesio 133. Es una magnitud básica cuyo símbolo es s.

Se define el amperio como la intensidad de una corriente que, manteniéndose en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y situados a una distancia de 1 metro uno de otro, en el vacío, produciría entre estos conductores una fuerza igual a 2*10^7 newton por metro de longitud. Es una unidad básica cuyo símbolo es A.

Se define el kelvin como la fracción 1/273,16 de la temperatura termodinámica del punto triple del agua. Es una unidad básica cuyo símbolo es K.

Se define el mol como la cantidad de sustancia de un sistema que contiene tantas entidades elementales como átomos hay en 0,012 kilogramos de carbono 12. Es una unidad básica cuyo símbolo es mol.

Se define la candela como la intensidad luminosa, en una dirección dada, de una fuente que emite una radiación monocromática de frecuencia 540*10^12 hertz y cuya intensidad energética en dicha dirección es 1/683 watt por estereorradián. Es una unidad básica cuyo símbolo es cd.

Se define como radián al ángulo plano comprendido entre dos radios de un círculo que, sobre la circunferencia de dicho círculo, interceptan un arco de longitud igual a la del radio. Es una unidad suplementaria cuyo símbolo es rad.

Se define como estereorradián al ángulo sólido que, teniendo su vértice en el centro de una esfera, intercepta sobre la superficie de dicha esfera un área igual a la de un cuadrado que tenga por lado el radio de la esfera. Es una unidad suplementaria cuyo símbolo es sr.

La unidades derivadas se definen de forma que sean coherentes con las unidades básicas y suplementarias; es decir, se definen por expresiones algebraicas bajo la forma de productos de potencias de las unidades SI básicas o suplementarias con un factor numérico igual a 1. Algunas de estas unidades derivadas reciben un nombre especial y un símbolo particular, tal y como se indica en la Tabla 1.

Magnitud Nombre

S

Frecuencia hertz

Hz

Fuerza newton

N

Presión, tensión pascal

P

Energía, trabajo, cantidad de calor joule

J

Potencia, flujo radiante watt

W

Cantidad de electricidad, carga eléctrica coulomb

C

Tensión eléctrica, potencial eléctrico volt

V

Resistencia eléctrica ohm

o

Conductancia eléctrica siemens

S

Capacidad eléctrica farad

F

Flujo magnético, flujo de inducción magnética weber

W

Inductancia henry

H

Flujo luminoso lumen

l

Luminancia becquerel

B

TABLA 1. Unidades SI derivadas con nombres y símbolos especiales.

Los múltiplos y submúltiplos del sistema SI se forman por medio de prefijos, que designan los factores numéricos decimales por los que se multiplica la unidad, y que figuran en la Tabla 2:

Factor

Prefijo

Símbolo

10^24

yotta

Y

10^21

zetta

Z

10^18

exa

E

10^15

peta

P

10^12

tera

T

10^9

giga

G

10^6

mega

M

10^3

kilo

k

10^2

hecto*

h

10^1

deca*

da

10^-1

deci*

d

10^-2

centi*

c

10^-3

mili

m

10^-6

micro

m

10^-9

nano

n

10^-12

pico

p

10^-15

femto

f

10^-18

atto

a

10^-21

zepto

z

10^-24

yocto

y

* Su uso es desaconsejado

TABLA 2. Múltiplos y submúltiplos del sistema SI.

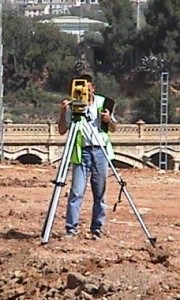

La materialización de las unidades y su transferencia.

 La materialización de las definiciones de las unidades del Sistema Internacional en elementos físicos denominados patrones las realizan físicamente los llamados laboratorios primarios. Estos patrones primarios tienen un valor que convencionalmente se considera verdadero y se obtiene por intercomparaciones mutuas entre los laboratorios, coordinados a través de organismos internacionales como la Agencia Internacional de Pesas y Medidas (BIPM).

A partir de los patrones primarios, se calibran otros patrones denominados secundarios o de transferencia, utilizados por los laboratorios de metrología acreditados para realizar calibraciones y emitir los correspondientes certificados de calibración. Con estos patrones de transferencia se calibran los llamados patrones de trabajo, cuya misión es la de calibrar los instrumentos y equipos de medición usados para controlar los procesos de fabricación y los productos. En cada escalón, la incertidumbre va incrementándose, debiéndose reducir en lo posible dichos escalones.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Qué es un algoritmo?

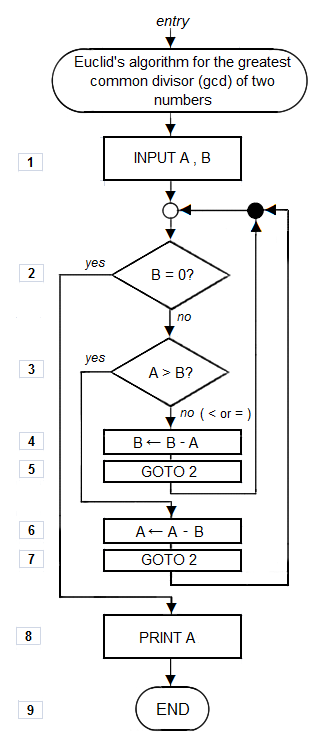

Algoritmo de Euclides
Algoritmo de Euclides

Un algoritmo es un conjunto prescrito de reglas o instrucciones bien definidas para la resolución de un problema. En general, se trata de encontrar el método más “eficiente”, no siendo baladí el modo de medir dicha eficiencia. Para resolver esta circunstancia, en la década de los 70 numerosos científicos se interesaron por la complejidad computacional de los problemas y los algoritmos. En muchos casos se asimila el rendimiento algorítmico a la medida del tiempo medio de ejecución empleado por un procedimiento para completar su operación con un conjunto de datos. Además, es posible relacionar el esfuerzo de cálculo con la dimensión del problema a resolver.

Un algoritmo muestra una complejidad polinómica si necesita un tiempo O(nk), donde n muestra la dimensión de entrada y k es una constante independiente de n. Si la función que denota la complejidad no está acotada por un polinomio, el algoritmo presenta una complejidad en tiempo exponencial. Continue reading “¿Qué es un algoritmo?”

¿Cómo se ordena una playa?

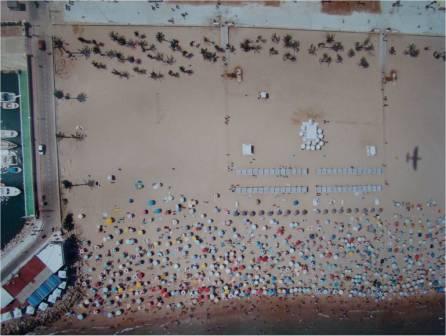

Vista aérea de la playa de Gandía (Valencia)
Vista aérea de la playa de Gandía (Valencia)

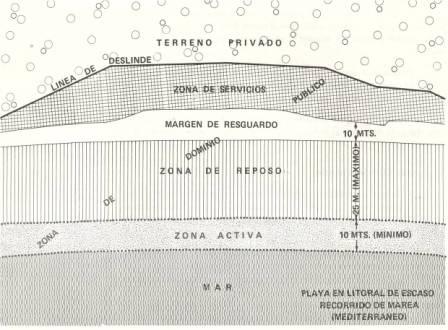

¿Cómo se puede organizar una playa? A veces este espacio, de gran interés turístico y fuente de riqueza para nuestro país, se organiza mal o ni siquiera se hace. Para poder establecer unos criterios mínimos, deberíamos conocer un poco más cómo se comporta el usuario en estos espacios y comprender que no todas las playas son iguales (las mediterráneas se comportan de una forma y las atlánticas de otra, por ejemplo). Si observamos detenidamente la fotografía aérea que hemos colocado a la izquierda, veremos que los usuarios se colocan de una forma determinada. Vamos, pues, a divulgar en una serie de posts algunos aspectos básicos para hacer de este espacio lúdico un espacio cómodo y bien ordenado. Como siempre, advertimos que lo que vamos a contar tiene que ver con playas antropizadas de uso turístico. Las playas naturales o en espacios protegidos tienen un tratamiento diametralmente distinto.

Si bien existían antecedentes parecidos en una vieja Orden Ministerial de 12 de noviembre de 1958 (ver Vera, 1980), la aplicación de la técnica del plan a las playas y a la zona marítimo-terrestre fue una relativa novedad en la Ley de Costas de 1969, donde en su artículo 19.1 y concordantes del Reglamento para su ejecución de 1980, estaba previsto el Plan de Ordenación General de la Playa (PGOP) (ver Menéndez, 1982). La Ley trajo consigo la publicación de una “Guía para la Redacción de Planes de Ordenación General de las Playas” (MOP, 1970) –en adelante GRPP-70-, que desarrollaba algunos aspectos reflejados en el texto legal. Sin embargo, se ha hecho un uso muy limitado de este documento, a pesar de abrir grandes posibilidades en este campo tan conflictivo del dominio público. Continue reading “¿Cómo se ordena una playa?”
