Columnas de grava ejecutadas por medios convencionales

Una columna de grava no solo se puede construir con técnicas como la vibrosustitución o el vibrodesplazamiento, sino que también es posible ejecutarlas con medios convencionales propios de los pilotes. En las Figuras 1 y 2 se observan tres procedimientos para ejecutar pilotes de grava mediante la sustitución del terreno.

Si el terreno es estable, la ejecución es similar a la de los pilotes de extracción con barrera sin entubación (pilotes CPI-7, según la nomenclatura de NTE). En este caso, tras la excavación con una barrena, se rellena la perforación con gravas, apisonando cada una de las tongadas.

Si el terreno no es estable, es necesario utilizar una camisa recuperable que sostenga la excavación (similar a la ejecución del pilote CPI-4). En este caso, se va excavando el material a la vez que se introduce la camisa. Tras llegar a la profundidad requerida, se va retirando la entubación conforme se va rellenando y apisonando las gravas por tongadas.

Figura 1. Ejecución de una columna de grava mediante sustitución en terreno estable o con entibación (Uriel, 1985)

En la Figura 2 se muestra un tercer procedimiento similar al anterior. Se trata de introducir la camisa mediante un vibrohincador. Una vez se llega a la profundidad prevista, se rellena la entubación de grava y, una vez llena, se extrae la tubería mediante vibración, que a su vez, compacta las gravas. No obstante, también es posible introducir la entubación mediante empuje, apoyándose en el par de la perforadora.

Figura 2. Ejecución de una columna de grava mediante sustitución con vibrohincador (Uriel, 1985)

En la Figura 3 se describen dos sistemas constructivos de la columna de gravas en el caso de desplazar el terreno. En el primer caso se hinca la entubación con un tapón perdido en el fondo, al igual que los pilotes de desplazamiento con azuche y tubería recuperable (CPI-2). Tras alcanzar la profundidad necesaria, se rellena la entubación por tongadas y se apisona simultáneamente a la extracción de la tubería. Una variante es hincar el tubo con un vibrohincador. Este tubo presenta una válvula en la punta para permitir la hinca y el desplazamiento del terreno. Posteriormente se rellena con grava y se extrae la tubería mediante vibración, que también compacta las gravas.

Figura 3. Ejecución de una columna de grava mediante desplazamiento (Uriel, 1985)

En Japón se ha desarrollado y utilizado enormemente la técnica de ejecución de columnas de gravas mediante un vibrohincador pesado en cabeza. Pero en este caso, el relleno suele ser de arena en vez de grava, que se compacta e imbrica con el terreno natural mediante sucesivos descensos y elevaciones de la camisa en vibración (Ortuño, 2003).

Referencias:

ORTUÑO, L. (2003). Vibroflotación. Columnas de grava. Jornada sobre mejora del terreno de cimentación. Madrid, 16 de diciembre.

URIEL, A. (1985). Mejora del terreno por medios dinámicos. Curso sobre pavimentos y rellenos portuarios. Puerto Autónomo de Valencia.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Columnas de hormigón vibrado

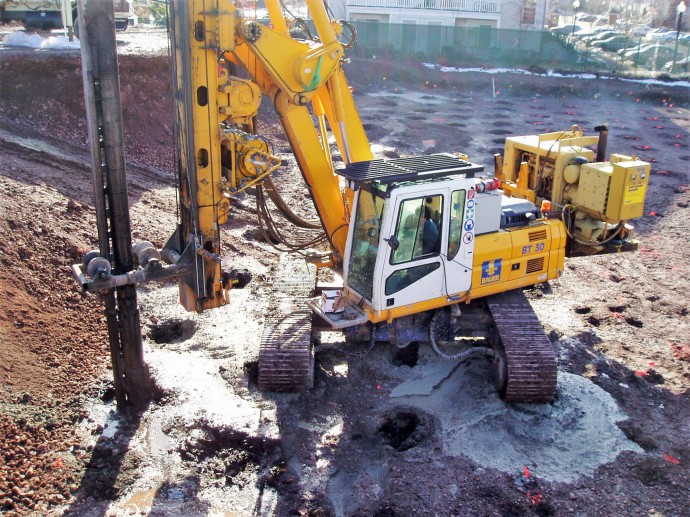

Figura 1. Ejecución de columnas de hormigón vibrado. https://www.keller-na.com/expertise/techniques/vibro-concrete-columns

En suelos sensibles, como la turba, una columna de grava puede ser inadecuada. En este caso se puede sustituir el material granular por hormigón para formas las llamadas columnas de hormigón vibrado (“vibro-concrete columns”, VCC). Suele utilizarse en suelos orgánicos flojos superpuestos a depósitos granulares. También se podría utilizar en terrenos contaminados donde no se desee un flujo de agua. La ejecución estas columnas es similar al de la columna de gravas por vibrodesplazamiento. Se bombea hormigón al terreno a través de una tubería anexa al vibroflotador. Una ventaja del método es que permite la ampliación de la base sobre la que se asienta la columna, lo que mejora la capacidad de carga y reduce los asientos. Una vez completada la columna, se puede introducir armadura de refuerzo.

El diámetro de estas columnas depende de las condiciones del suelo, pero es mayor cuanto más débil sea el suelo. Es habitual que el diámetro del fuste oscile entre 0,4 y 0,6 m, ampliándose a 1 m en la base. La profundidad del tratamiento oscila entre 2,5 y 12 m, pudiendo llegar a 25 m.

La técnica es aplicable a suelos con una resistencia al corte de 15 a 60 kPa, aunque si el espesor de la capa es inferior a 1,0 m, se podría utilizar en suelos de 8 a 15 kPa. Además, no se producen residuos durante la ejecución, debido al desplazamiento del terreno, lo cual es muy interesante en terrenos contaminados.

En la Figura 2 se observa el proceso constructivo de este tipo de inclusiones rígidas.

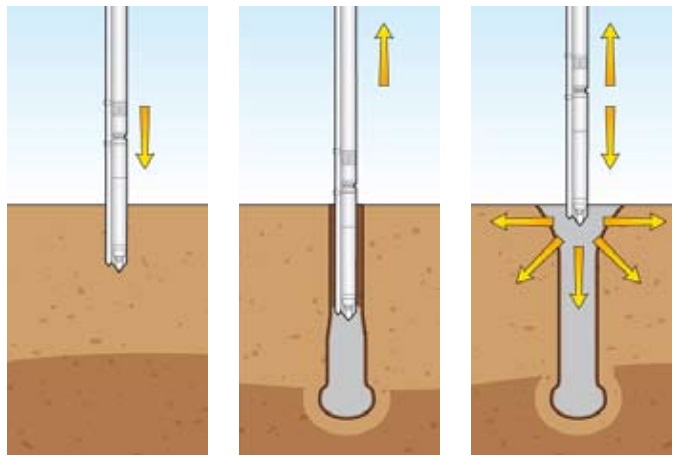

Figura 2. Ejecución de una columna de vibro-hormigón. Cortesía de Balfour Beatty.

Os dejo una animación de Keller donde se describe el procedimiento constructivo.

También os adjunto un folleto de la empresa Balfour Beatty sobre este tipo de inclusiones rígidas.

Descargar (PDF, 375KB)

Referencias:

BRIANÇON L. (2002). Renforcement des sols par inclusions rigides – Etat de l’art. IREX, Paris, 185 p.

IREX (2012). Projet national ASIRI. Recommandations pour la conception, le dimensionnement, l’exécution et le contrôle de l’amélioration des sols de fondation par inclusions rigides. Presses des Ponts. France.

JENCK, O. (2005): Le renforcement des sols compressibles par inclusions rigides verticals. Modélisation physique et numérique.  https://tel.archives-ouvertes.fr/tel-00143331

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Columna de grava mediante vibrosustitución

Figura 1. Vibrador para alimentación en superficie, top feed. Cortesía de Terratest

Las columnas de grava pueden ejecutarse utilizando la vibración profunda en suelos cohesivos (más de un 15% de contenido de finos) mediante la vibrosustitución. Esta técnica de mejora de terrenos incrementa la capacidad portante global, disminuye los asentamientos y elimina o reduce el potencial de licuación por sismo.

A diferencia del vibrodesplazamiento, la alimentación de grava se realiza por arriba (“top-feed“) y se utiliza el agua a presión para facilitar la introducción del vibrador en el terreno (Figura 1). Por tanto, a este procedimiento también se le denomina columna de gravas por vía húmeda (“wet-way“). No obstante, la vía seca del vibrodesplazamiento es la que más se utiliza debido a las dificultades que acarrea el uso del agua.

Sin embargo, cuando las paredes laterales del hueco realizado por el vibrador no son autoestables o nos encontramos bajo el nivel freático, entonces resulta aplicable la vibrosustitución. El procedimiento es útil para resistencias al corte sin drenaje entre 20 y 50 kPa, aunque ocasionalmente se puede llegar a 15 kPa. El diámetro de las columnas suele variar entre 0,80 y 1,20 m, dependiendo del suelo, tamaño de la grava, tipo de vibrador y procedimiento constructivo seguido. Se prefieren gravas de granulometría uniforme, con tamaños entre 25 y 50 mm, aunque se debería estudiar el uso granulométrico para cada caso.

Las lanzas de agua provocan un flujo que ayuda a la estabilidad del hueco y también permite el arrastre y evacuación del detritus generado (Figura 2). Junto con la vibración, el agua a presión de las boquillas laterales superiores impide el efecto arco de la grava al acodalarse entre las paredes de la perforación, el tubo de prolongación o el propio vibrador. Además, también permite refrigerar el motor del vibrador, en especial si es eléctrico.

Figura 2. Lanzas de agua a presión en el vibrador

Las fases de ejecución son las siguientes (Figura 3):

  1. Introducción del vibrador en el terreno por su propio peso y ayudado por la inyección de agua a presión por su punta.
  2. Licuación local por vibración hasta llegar a la profundidad necesaria. Una vez se llega, se reduce la inyección de agua en punta y se aporta la grava.
  3. El vibrador asciende y desciende vibrando e inyectando agua. Al subir, la grava cae por el espacio anular, y cuando baja, compacta la brava contra el terreno contiguo. Suele subirse y bajarse de dos a tres veces en cada tramo, de 30 a 120 cm.
  4. Se extrae el vibrador lenta y escalonadamente, creando una columna densificada con un diámetro que depende del terreno y la potencia empleada.



Figura 3. Fases del procedimiento constructivo de la vibrosustitución. Terratest

Las columnas de grava se disponen en una malla triangular equilátera, con unos espaciamientos entre 1,50 y 3,00 m. Además, en la parte superior se coloca una plataforma de trabajo de una capa granular de 60 a 100 cm para facilitar las operaciones y el tráfico, reforzando esta capa la parte superior de las columnas y sirviendo de drenaje.

Por último, es importante indicar los grandes volúmenes de agua necesarios en la vibrosustitución. Este caudal, junto con el material en suspensión, se deben tratar en función de las restricciones medioambientales vigentes. Ello supone disponer de un sistema de canales y balsas de decantación, recirculación de agua y tratamiento de lodos antes de su vertido.

He grabado una pequeña explicación sobre la vibrosustitución que espero os sea útil.

Os paso una animación de Diseko Group sobre la vibrosustitución.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

ORTUÑO, L. (2003). Vibroflotación. Columnas de grava. Jornada sobre mejora del terreno de cimentación, Madrid, diciembre de 2003.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Columna de grava mediante vibrodesplazamiento

Figura 1. Esquema de un vibrador para alimentación por fondo, bottom feed. Cortesía Terratest.

El vibrodesplazamiento, junto con la vibrosustitución, son técnicas de mejora del terreno de vibración profunda empleadas para ejecutar columnas de grava en terrenos cohesivos. La técnica deriva de la vibroflotación clásica, aplicable a los terrenos granulares.

El vibrodesplazamiento  se diferencia de la vibrosustitución tanto por el sistema de aporte de la grava, que se realiza por el fondo (“bottom – feed“), como por el uso del aire comprimido en lugar del agua a presión para la ejecución. Por tanto, a este procedimiento también se le denomina columna de gravas por vía seca (“dry-way“). Utiliza un vibrador cilíndrico, que puede ser de accionamiento eléctrico o hidráulico (Figura 1). Una vez compacta el suelo lateralmente, se rellena la perforación con grava compactada por el propio vibrador. También es posible acoplar un tubo “tremie” a la sonda vibrante para colocar la grava (Figura 2).

Hoy en día, el material granular se introduce de forma continua por la parte inferior del vibrador en vía seca. En procedimientos anteriores se tenía que retirar el vibrador cada vez para colocar el material granular. Ello ponía en riesgo la continuidad de la columna de grava, además de repercutir en el rendimiento del proceso constructivo.

Figura 2. Sonda vibrante con tubería acoplada para colocar la grava. https://www.larimit.com/mitigation_measures/981/

El vibrodesplazamiento se utiliza para formar columnas de grava en suelos cohesivos estables, no sensitivos, cuando el nivel freático es profundo. Para que el hueco abierto por el vibrador no se desmorone, es necesario que la resistencia al corte sin drenaje del suelo sea suficiente, entre 30 y 60 kPa. El aire comprimido, más que ayudar a la penetración del vibrador, sirve para compensar la succión del mismo cuando se eleva. Es un procedimiento adecuado en zonas urbanas, donde el uso de grandes cantidades de agua y su evacuación suele ser complicado. También sirven en terrenos semisaturados.

El material de relleno suele ser grava bien graduada, angular, con tamaños entre 25 y 80 mm. Puede ser grava natural o de machaqueo, o cualquier material duro y limpio, como la escoria. Con gravas menores a 10 mm, se dificulta la penetración de las arcillas con las gravas. El diámetro habitual de las columnas de grava así ejecutadas es de 60 a 75 cm, que es más pequeño que el conseguido por la vía húmeda para un mismo vibrador.

Las fases constructivas son las siguientes (Figura 3):

  1. Una vez posicionado el vibrador, se introduce en el terreno por peso propio, por sus vibraciones y por el aire comprimido. Se hinca hasta la profundidad requerida o antes si hay rechazo. Una cargadora lleva la grava a un balde sujeto por una grúa.
  2. El balde descarga la grava sobre una tolva superior que la conduce a un tubo alimentador hasta la parte inferior del vibrador. Una vez alcanzada el sustrato competente, el vibrador se eleva ligeramente y aporta la grava a través del orificio de salida inferior. Cada elevación suele ser de medio metro de relleno, una vez compactado.
  3. El vibrador realiza un movimiento ascendente y descendente permitiendo que la grava caiga por el tubo, compactándola al descender contra el terreno adyacente.
Figura 3. Vibrodesplazamiento. Terratest

Una variante a este procedimiento es el vibrodesplazamiento “off – shore” (Figura 4). Se trata de un vibrohincador con un sistema de transporte hidráulico de la grava hasta una doble cámara de descarga, desde donde la grava se conduce a un tubo alimentador que permite la descarga en el fondo del vibrador.

Figura 4. Columnas de grava off-shore por vibrodesplazamiento. Terratest

He grabado un pequeño vídeo donde os explico esta técnica de mejora del terreno.

Os dejo a continuación una animación de Keller sobre el vibrodesplazamiento (“vibro replacement“).

En esta otra animación también podemos ver el procedimiento constructivo del vibrodeplazamiento, esta vez de Keller.

KellerTerra muestra en un vídeo de 5 minutos cómo se ejecuta una columna de grava en la obra de la Central de Ciclo Combinado de la Bahía de Escombreras, Murcia.

Os dejo a continuación un artículo de la empresa CIMARQ y OPTIMIZA donde se explica con mayor detalle la mejora del terreno con columnas de grava por vía sea.

Descargar (PDF, 1.57MB)

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

ORTUÑO, L. (2003). Vibroflotación. Columnas de grava. Jornada sobre mejora del terreno de cimentación, Madrid, diciembre de 2003.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
