Condicionantes en la selección de máquinas en la construcción

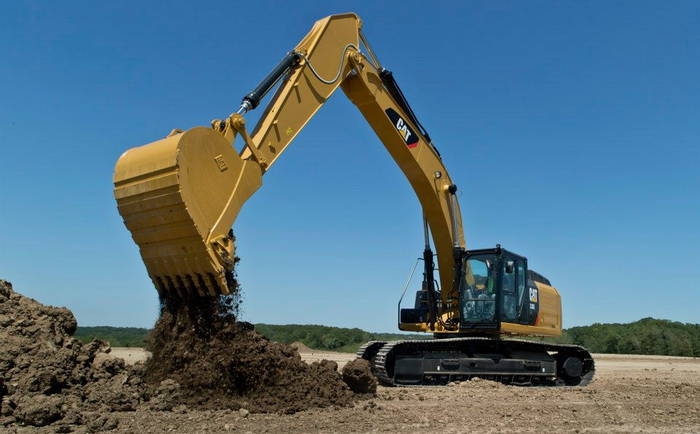

Figura 1. Retroexcavadora Cat 663 EH. https://www.diariomotor.com/tecmovia/2012/10/18/caterpillar-anade-un-sistema-hibrido-hidraulico-para-reducir-el-consumo-de-sus-excavadoras/

La adquisición de la maquinaria en una empresa constructora constituye un aspecto de vital importancia en su rentabilidad económica actual y futura. La selección de los equipos, por tanto, deberá basarse en un estudio económico profundo. A continuación, se describen los elementos condicionantes y los criterios de la elección.

La situación económica y financiera de la empresa, el tipo de trabajos que realiza, la situación del parque del parque de maquinaria, la política y estrategia empresarial, el escenario económico y las perspectivas de nuevas obras son factores que influyen en la selección de la maquinaria y su posible adquisición. Sin embargo, las condiciones y la tipología de los trabajos, la capacidad de producción necesaria, la flexibilidad al cambio en las condiciones, la fiabilidad y el servicio postventa son las condiciones de contorno del problema de la elección de la máquina más conveniente.

Para la selección se procurará la unificación de los equipos (mayor simplicidad para el manejo, conservación y reparación, menor inventario de repuestos, simplificación en la formación y en la documentación); se considerará la adecuación de máquinas que han de trabajar en equipo; se analizarán los costes de mantenimiento (consumos de combustibles, materiales de conservación y piezas de desgaste); se estimarán las producciones previsibles. Además, deben valorarse los costes de los transportes de ida y vuelta, el coste de los montajes y de los desmontajes, los gastos de matriculación y los seguros. La elección de la máquina idónea para una obra determinada depende de factores tales como la situación geográfica de la obra y la facilidad de sus accesos, de la climatología, de la tipología del terreno, del tipo de energía disponible, del plazo de ejecución, de la forma y extensión de las obras, etc.

Tabla 1. Factores que influyen en la elección del tipo de maquinaria

Ubicación de la obra Zona industrial

Zona urbana

Zona periurbana

Altitud

Forma y extensión de la obra Reducida

Extensa

Lineal

Puntual

Tipología del terreno Arenoso

Arcilloso

Rocoso

Anegado

Accesos Facilidad de transporte

Viales

Carreteras

Caminos

Puentes

Túneles

Personal Disponibilidad Calificación
Topografía Plana

Pendiente

Irregular

Abrupta

Climatología y microclima Temperaturas extremas

Vientos dominantes

Precipitación máxima

Nieve

Consumos Combustibles Lubricantes
Calidad de ejecución Trabajos de precisión Trabajos de volumen
Otros Energías a emplear

Nivel freático

Agua potable

Mantenimiento

Plazo de ejecución

Existen diversas marcas y modelos de máquinas capaces de satisfacer los condicionantes del trabajo requerido. La mejor opción depende del precio de la máquina, del rendimiento previsible y otros factores como la calidad del servicio postventa, el precio de los repuestos y la rapidez en su suministro, etc. El precio de lista de los catálogos de venta está sujeto a variaciones importantes en función de los descuentos, entrega de máquina usada, condiciones de pago e intereses. El rendimiento previsible supone el factor más importante en la elección de la máquina, sin embargo, su estimación es difícil salvo que se tenga experiencia anterior o se realicen demostraciones reales con el nuevo modelo. Por último, la adquisición de una máquina nueva es una opción tan válida como la compra de maquinaria usada, el alquiler u otros sistemas de financiación como el “leasing”.

Referencias:

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 256 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.;

Disponibilidad de una máquina en una obra

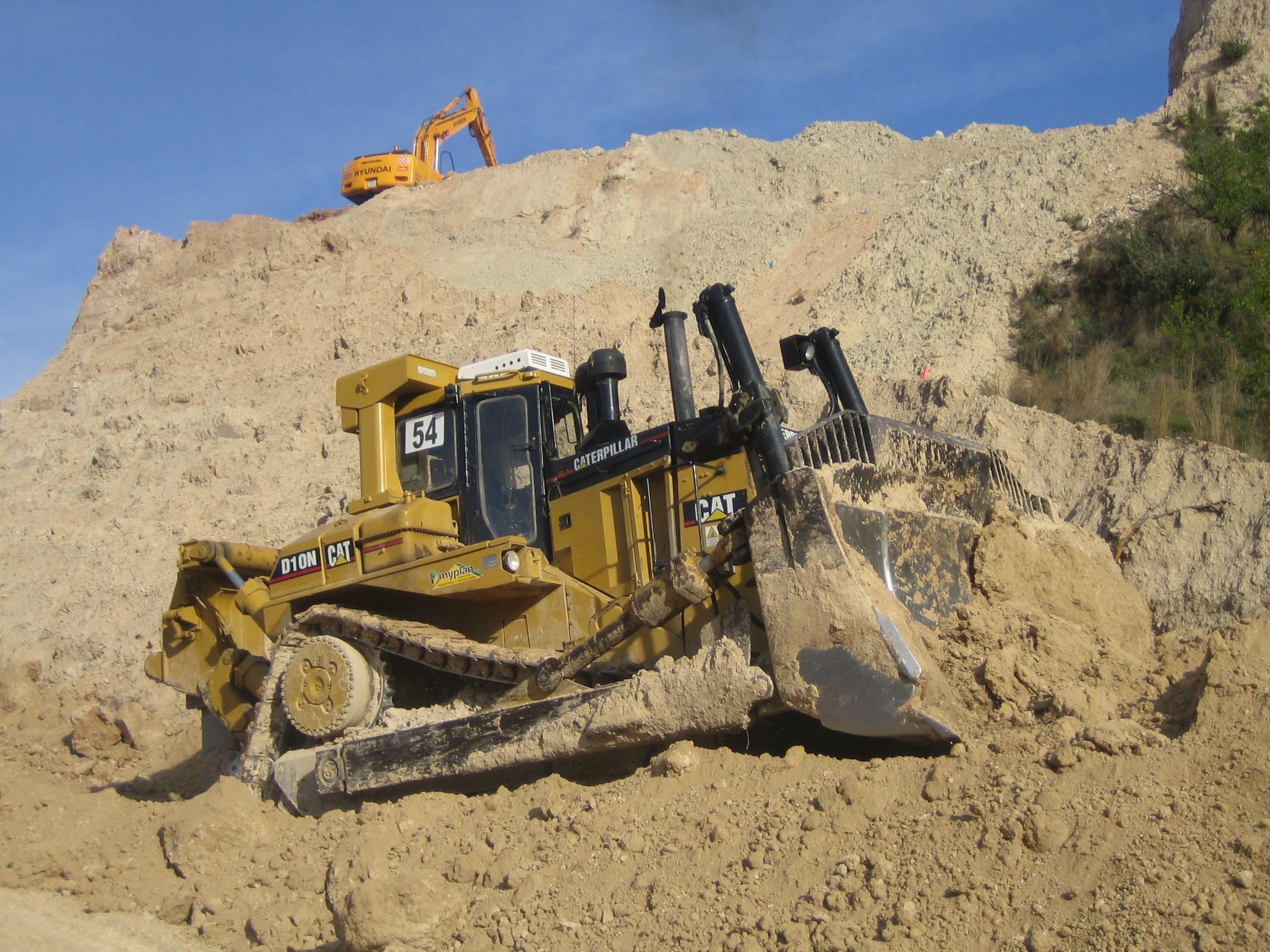

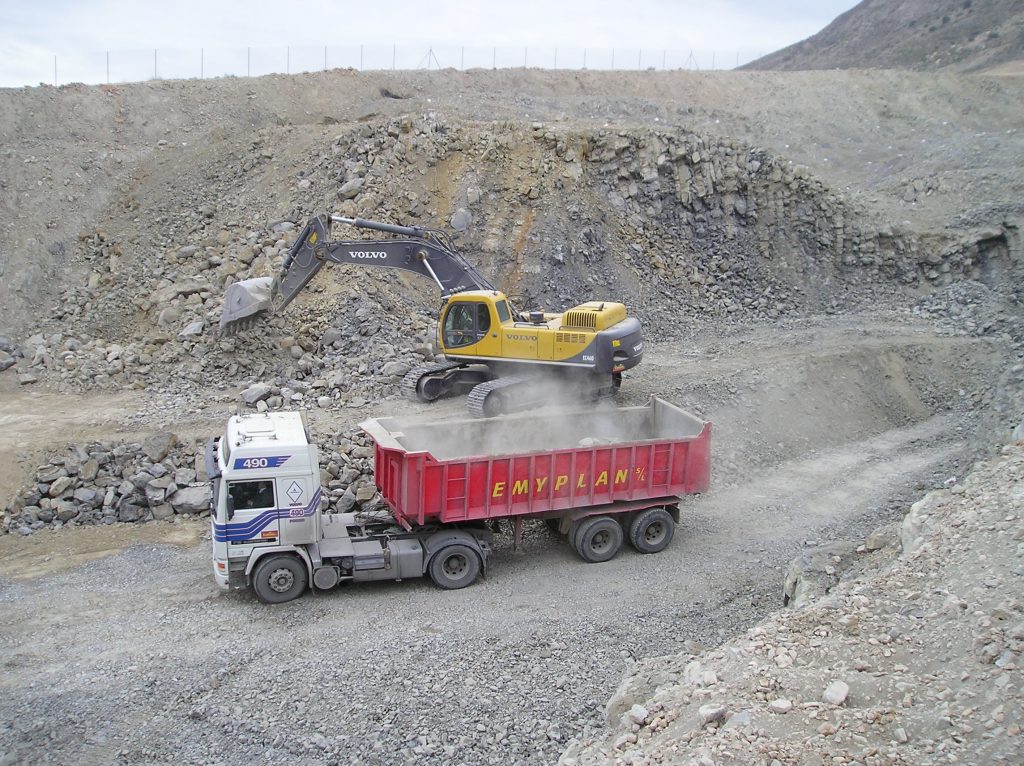

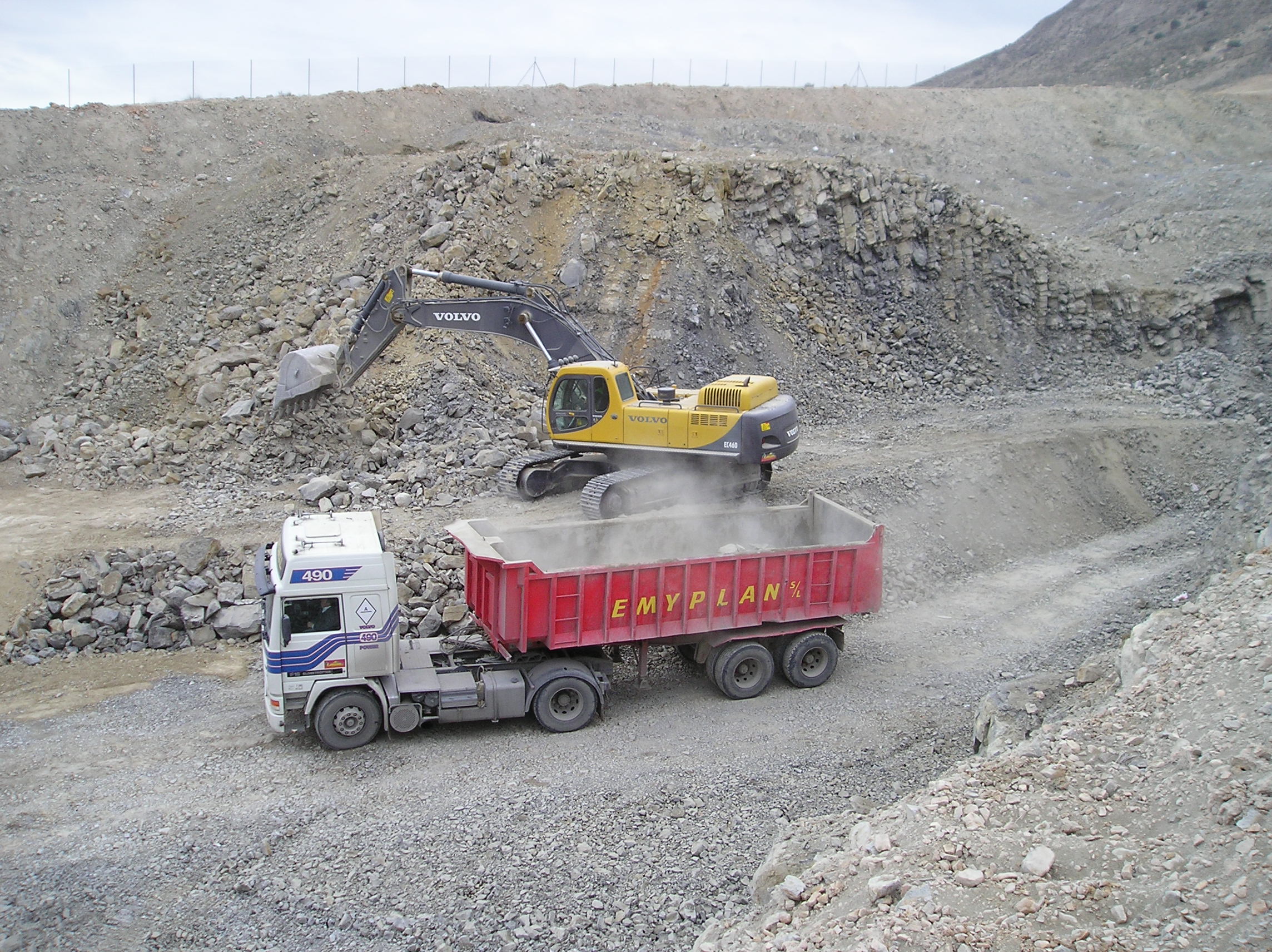

Figura 1. Aumentar la disponibilidad de un equipo en obra es un factor clave para la productividad. Imagen: V. Yepes

En un artículo anterior discutimos los distintos componentes del fondo horario de una máquina, o lo que es lo mismo, nos hacíamos la siguiente pregunta: ¿Por qué las máquinas pierden tanto tiempo en las obras? Ahora vamos a analizar el concepto de disponibilidad, muy relacionado con lo expuesto en aquel artículo.

Una máquina se encuentra disponible cuando se encuentra en estado operativo, es decir, en tiempo de disposición. La disponibilidad en obra o factor de disponibilidad Fd se define como el cociente entre el tiempo en que una máquina se encuentra en estado operativo y el tiempo laborable real.

La disponibilidad intrínseca d es el cociente entre el tiempo de utilización y el tiempo laborable real, sin considerar las paradas ajenas a la máquina por tiempo disponible no utilizado (mala organización de obra, etc.). Valores bajos de estos factores se deben a causas tales como la mala conservación, lentitud en reparaciones, falta de repuestos, mal estado de la máquina, etc.

Los componentes de la disponibilidad se representan en la Figura 2.

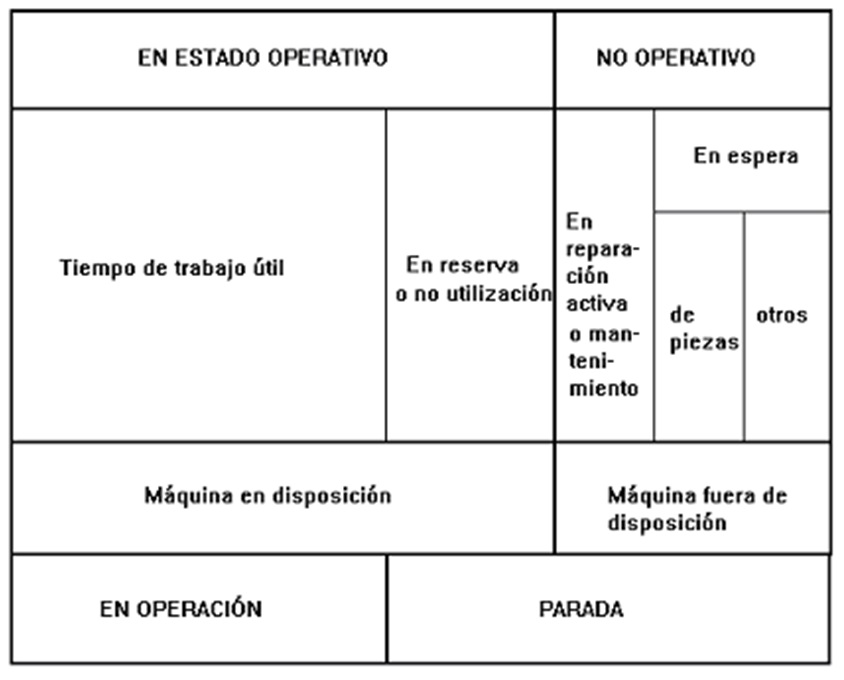

Figura 2. Componentes de la fiabilidad

Suponiendo que las averías ocurren dentro de la jornada laboral, pero que el mantenimiento se realiza fuera de la misma, se define disponibilidad intrínseca en términos estadísticos como la probabilidad de que una máquina funcione satisfactoriamente en un momento cualquiera o que no presente averías que no puedan ser reparadas en un período de tiempo máximo permitido, es decir, sería el porcentaje del tiempo medio durante el cual el sistema está disponible para el servicio.

donde TMEF es el tiempo medio entre fallos y TMDR es el tiempo medio de reparación.

Desde la perspectiva de la disponibilidad, las máquinas se clasifican en dos grupos:

1.- Principales, cuyo fallo paraliza la producción de un equipo de máquinas: excavadoras, cargadoras, tractores empujadores de mototraíllas, etc. Precisan de una elevada disponibilidad.

2.- Máquinas de producción trabajando solas, y máquinas secundarias en equipo con otras: buldócer excavando o ripando, retroexcavadoras en zanjeo, camiones y dúmperes, mototraíllas, compactadoras, etc.

Referencias:

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 256 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La vida económica de la maquinaria

Figura 1. ¿Cuál es la vida económica de un equipo? No confundirla con la vida útil. Imagen: V. Yepes

Resulta paradójico deshacerse de una máquina cuando el coste horario de la misma es el más bajo posible. Este concepto, difícil de entender en ocasiones, provoca que muchas empresas se resistan a sustituir su maquinaria, alargando su vida de trabajo por encima de lo que la economía aconseja. En no pocas ocasiones se confunde la vida económica con la vida útil de un equipo. Pero analicemos con cierto detalle esta presunta paradoja para aclarar el concepto.

El cociente entre los gastos acumulados a origen respecto a las horas trabajadas por una máquina es elevado al principio, poco después de su adquisición. Al envejecer la máquina, los costes por reparaciones y sustituciones de piezas son cada vez mayores. Por tanto, existe un punto intermedio donde la relación de los costes acumulados respecto a las horas trabajadas es mínima. Dicho punto define la vida económica de un equipo, y es en ese momento cuando debería ser sustituido. La relación entre los costes horarios de una máquina a lo largo del tiempo se ha representado en la Figura 2.

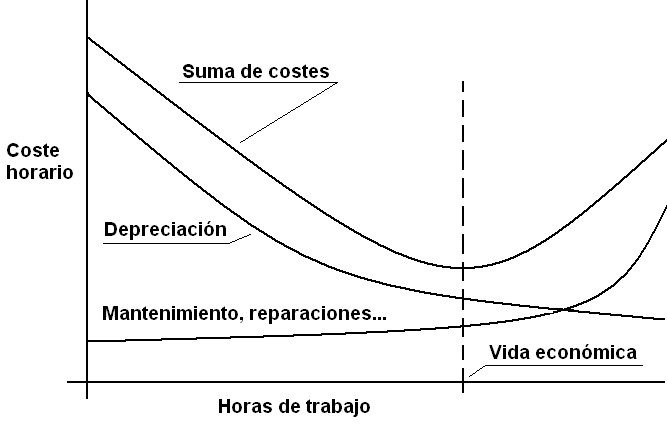

Figura 2. Variación de los costos horarios y vida económica de un equipo

Los contratistas que no registran los costes horarios pueden usar sus máquinas más allá de su vida económica, con lo que sus costes unitarios de producción serán mayores a los de su competencia. El reconocimiento y el tratamiento sistemático de la renovación de los bienes de equipo proporciona a las empresas amplias ventajas, reduciendo:

  • Los costos de conservación.
  • Los costos de producción, salvando la competencia.
  • Las pérdidas por chatarra o retoques.
  • Las demoras y tiempos perdidos.

La vida económica óptima varía con la máquina y su trabajo, y es independiente de su vida técnica o física. Así, un equipo puede superar la vida económica y seguir funcionando correctamente, o bien puede retirarse antes por obsolescencia. Ahora bien, es absurdo pretender que una máquina trabaje indefinidamente. Al cabo de cierto tiempo, los gastos de mantenimiento y de recuperación incrementan considerablemente el coste. Un cuidado concienzudo y las revisiones generales sistemáticas retrasan la fecha de su inutilización, pero invariablemente llega el día en que conviene desembarazarse de la máquina; sobre todo cuando el riesgo de fallo en alguna pieza esencial, por exceso de fatiga, se hace inadmisible. A los equipos de obras públicas se les exige una fiabilidad elevada y si la empresa no quiere deshacerse de la máquina, se dispondrá ésta en reserva, después de revisarla a fondo.

Los costos horarios de reparación siguen una curva ascendente con las horas acumuladas de trabajo. Si se disponen de datos históricos sobre los costes totales de reparaciones RH, para un número H de horas trabajadas, se pueden ajustar los coeficientes λ, μ y ρ  de la siguiente parábola:

A los costes propios de la máquina, deberían sumarse los de otros equipos obligados a parar cuando el primero de ellos se detiene por una avería. Esta circunstancia evidencia cierto recorte de la vida económica de aquellas máquinas de las cuales dependen otras. También sugiere la duplicidad de estos equipos y su trabajo en paralelo.

Al representar la acumulación de los costes a origen en relación con el tiempo, aparece una línea quebrada tal y como queda representada en la Figura 3. La recta que desde el origen de coordenadas es tangente a la curca de los costes acumulados representa la mínima pendiente y por tanto el mínimo coste horario posible. En la Figura 3 el valor alcanza su mínimo para el ángulo BOX. El punto B señala el límite de la vida económica. Considerando que la mano de obra, los consumos y las reparaciones, se pagan a muy diferentes precios en los distintos países, se comprueba que el óptimo económico varía de unos a otros.

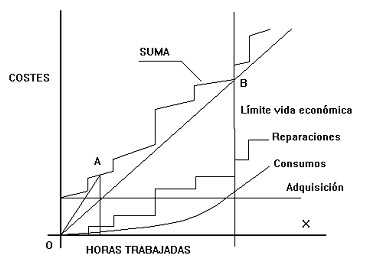

Figura 3. Método gráfico para determinar el coste horario mínimo y la vida económica de un equipo

Cada máquina tiene su vida económica. 10,000 horas pueden ser adecuadas para un tractor sobre orugas, pero en una bomba de hormigón estacionaria dicha vida se reduce a la mitad. Algunos autores estiman una vida económica de 6,000, 10,000 o 16,000 horas de trabajo, según se trate de material, pesado o extraordinariamente pesado.

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 256 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Clasificación de las máquinas empleadas en construcción

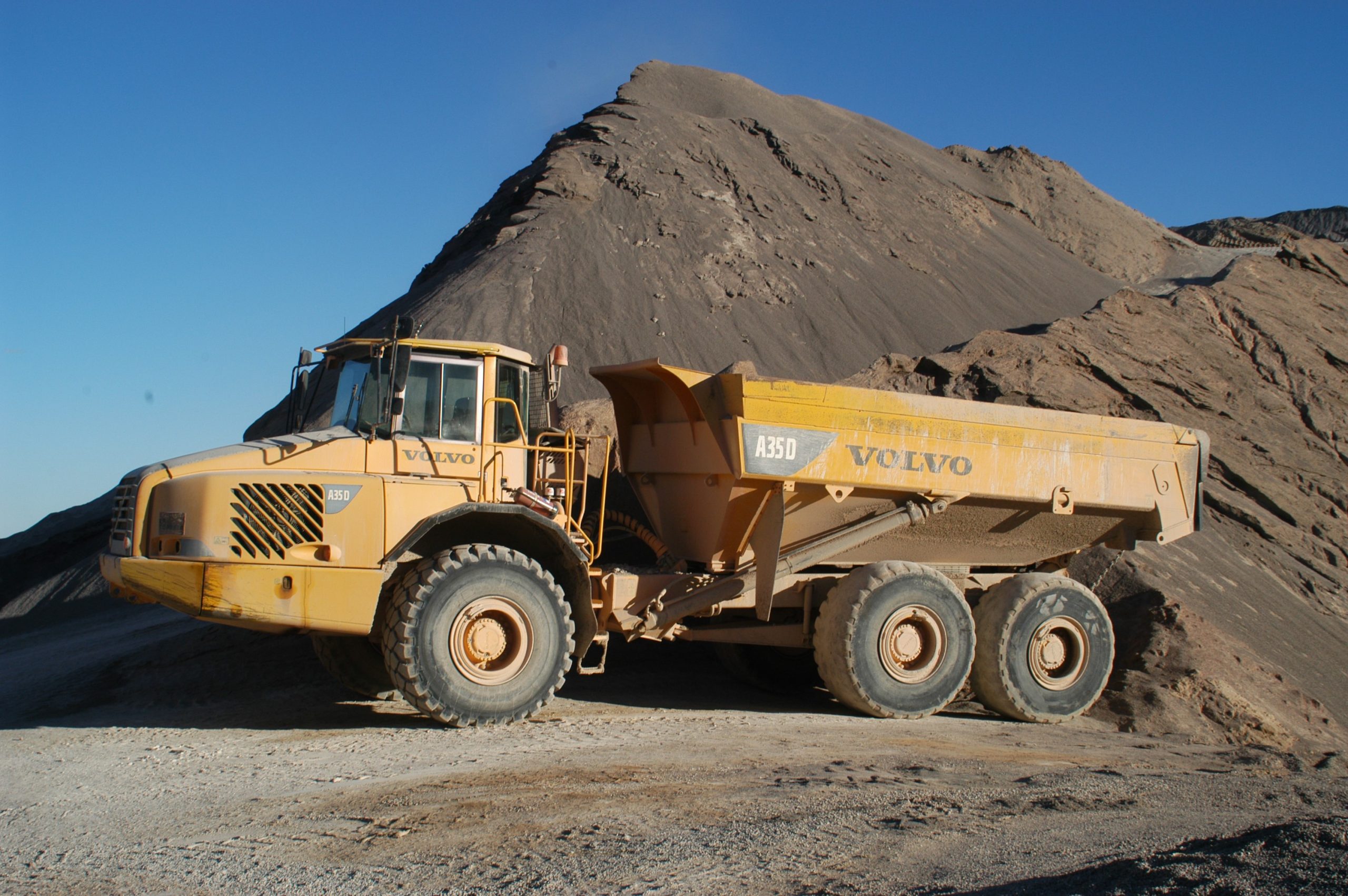

Figura 1. Maquinaria de movimiento de tierras: dúmper articulado. Imagen: V. Yepes

La mecanización del trabajo en cualquier obra civil o de edificación es totalmente necesaria desde la perspectiva técnica, económica, humana e incluso jurídica. Las máquinas, que nacieron con el propósito de liberar al hombre de las tareas más penosas, se han convertido en herramientas para producir más, más barato y con mejor calidad. Han permitido abreviar la realización de labores que en otros tiempos parecían imposibles y, por consiguiente, han conseguido acelerar la acción del hombre sobre su entorno más inmediato. La adjudicación de un contrato de obras suele requerir de la empresa constructora la disposición de la maquinaria adecuada que garantice los plazos, las calidades y la seguridad. Además, determinadas unidades de obra no pueden ejecutarse sin el uso de la maquinaria, tales como las inyecciones, el pilotaje, los dragados, cimentaciones por aire comprimido, etc. En otros casos, la fabricación manual de hormigones, compactaciones de tierras, etc., no podría satisfacer las elevadas exigencias de los pliegos de condiciones técnicas vigentes.

La maquinaria ha cambiado rápidamente con las innovaciones tecnológicas. Se ha derivado hacia la especialización, evolucionando unas hacia el gigantismo para obtener grandes producciones, mientras otras se han convertido en diminutas y versátiles. En otros casos se ha buscado la polivalencia del trabajo en equipos pequeños y medianos. Los medios informáticos han auxiliado y mejorado los sistemas de los equipos. La maquinaria va siendo cada vez más fiable, segura y cómoda para el operador, facilitándole las labores de conservación. En general se observa una preocupación creciente por la seguridad, el medio ambiente y la calidad.

Con todo, las máquinas suponen fuertes inversiones para las empresas constructoras, que si bien son menores en las obras de edificación, mayores en las obras de carreteras e hidráulicas, son importantísimas en las obras portuarias. El índice de inversión en maquinaria, calculado como la relación entre el valor anual de adquisición de la misma y la obra total anual, oscila entre el 3 y el 13%. Se estima entre el 13% y el 19% el índice de mecanización -valor del parque de maquinaria respecto a la producción anual- de las firmas constructoras.

Aunque existen múltiples criterios para clasificar las máquinas, en las Figuras 2 y 3 se presenta una ordenación de los distintos equipos empleados tanto en edificación como en obra civil.

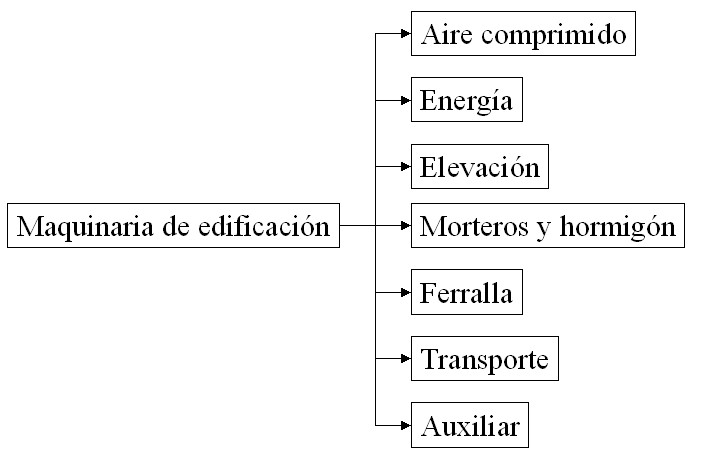

Figura 2. Clasificación de la maquinaria de edificación

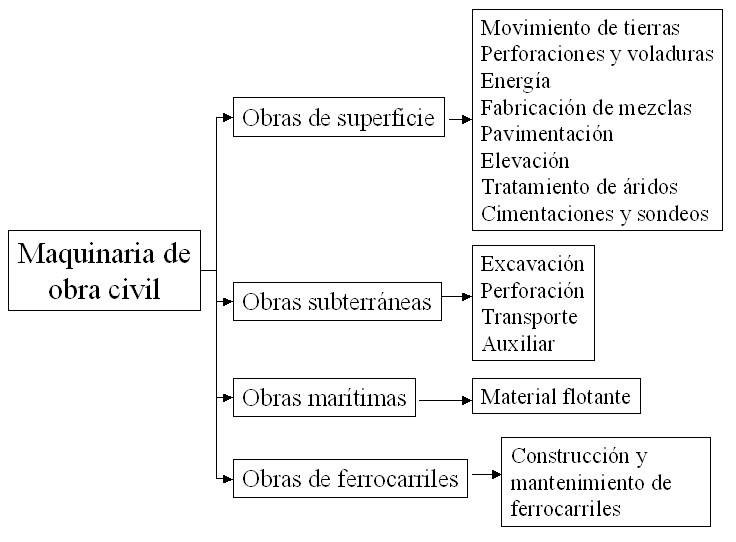

Figura 3. Clasificación de la maquinaria de obra civil

Otra posible agrupación de la maquinaria es la que utiliza la Hacienda Pública para la clasificación de contratistas:

  • Grupo 1.- Material de bombeo, aire comprimido, sondeos y cimentaciones.
  • Grupo 2.- Material de producción y transformación de energía.
  • Grupo 3.- Maquinaria de movimiento de tierras.
  • Grupo 4.- Maquinaria de transporte.
  • Grupo 5.- Maquinaria de elevación.
  • Grupo 6.- Maquinaria de construcción de firmes.
  • Grupo 7.- Maquinaria de machaqueo y clasificación de áridos.
  • Grupo 8.- Maquinaria de hormigonado y edificación.
  • Grupo 9.- Maquinaria para construcción de ferrocarriles.
  • Grupo 10.- Material flotante.

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 256 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 156 pp. ISBN: 978-84-9048-301-5. Ref. 402.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La organización de un parque de maquinaria

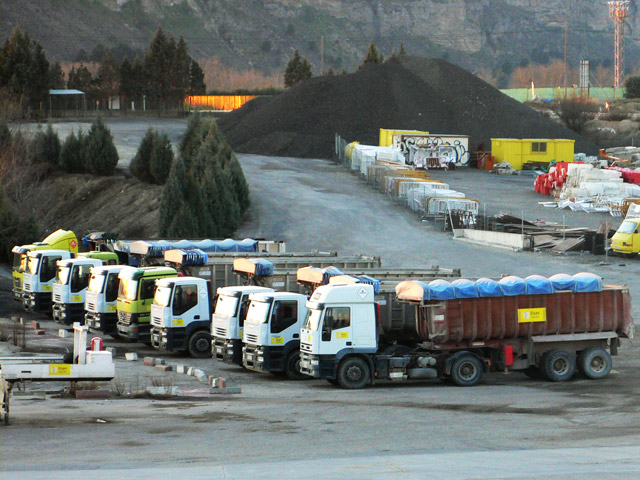

Parque de maquinaria. www.elsan.es
Parque de maquinaria. www.elsan.es

Las empresas constructoras cuentan con parques de maquinaria que gestionan las máquinas, equipos y piezas de repuesto. Estos parques varían en función del tamaño y naturaleza de la empresa constructora. Las grandes empresas cuentan con un gran parque central y con parques de zona de menor envergadura. El personal del parque representa entre el 5 y el 10% del total de la empresa, porcentajes que aumentan si se consideran a los operadores y a los maquinistas.

El dimensionamiento, organización y control de las existencias de un parque depende de la demanda de maquinaria por parte de cada obra y del plazo de entrega. Estos factores son conocidos a veces en términos de probabilidad y en otros casos son desconocidos. Los parques de maquinaria se constituyen en “embalses” reguladores que posibilitan el equilibrio entre los flujos reales de entrada y salida.

Ejemplo de modelo de organización de un parque de maquinaria

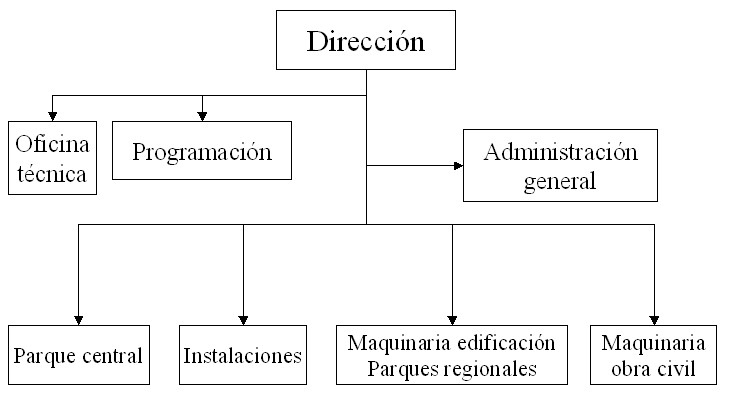

Figura. Ejemplo de modelo de organización de un parque de maquinaria

La estructura de un parque de maquinaria depende de la organización, dimensión, extensión geográfica, especialización y grado de mecanización de la empresa constructora. Entre las actividades que realiza el parque se encuentran la adquisición de máquinas, su mantenimiento y su enajenación cuando su empleo sea improductivo o innecesario. El parque se encuentra integrado completamente en la organización de algunas empresas, mientras que en otras actúa de forma independiente, pasando cargos a su propia empresa por el uso de la maquinaria.

Un parque de maquinaria se organiza en un conjunto de departamento o secciones que típicamente podrían ser las siguientes:

  •      Adquisiciones y coordinación: planifica la adquisición de máquinas basándose en las necesidades de renovación y en la evolución del mercado de la empresa, sin olvidar las necesidades concretas que surgen con la adjudicación de obras.
  •      Documentación: tiene a su cargo todos los archivos de documentación tanto técnica como económica.
  •      Conservación: planifica y controla los trabajos de mantenimiento de las máquinas tanto en obra como en taller.
  •      Proyecto de instalaciones: el cometido es el estudio y la realización de todas las instalaciones que se precisen para las obras y para las licitaciones.
  •      Inventarios y estadística: actualiza los inventarios de maquinaria.
  •      Métodos: estudia las máquinas nuevas y su aplicación a las obras, los nuevos sistemas de máquinas ya conocidas, las pruebas con máquinas propias, etc.
  •      Matriculaciones: se ocupa de la matriculación de las máquinas y vehículos de la empresa y de todas las gestiones relacionadas con ellos.

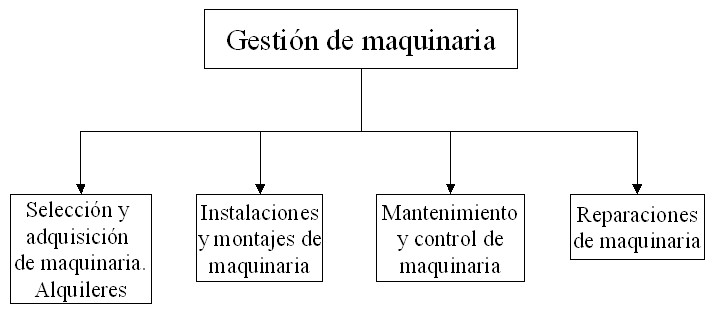

Figura. Gestión funcional del parque
Figura. Gestión funcional del parque
