Fausto Elío Torres y el embalse de Beniarrés (Alicante)

Figura 1. Presa de Beniarrés. Imagen: V. Yepes (2024)

El embalse de Beniarrés está ubicado entre el municipio homónimo y el de Planes de la Baronía, predominando en este último en términos de extensión. Se encuentra en la provincia de Alicante, España.

Abarca una superficie de 268 hectáreas, con una capacidad máxima de almacenamiento útil de 30 hm³. Su presa de gravedad tiene una altura de 53 m y cuenta con un aliviadero de compuertas con capacidad para 1000 m³/s. Se permite en este embalse la práctica de la pesca, donde se pueden encontrar especies como la carpa y el black bass, y también se permite la navegación.

Este embalse es gestionado por la Confederación Hidrográfica del Júcar y sus aguas se utilizan principalmente para el riego de la huerta de la Safor.

La cuenca de drenaje abarca una superficie total de 752,11 km². Su principal río es el Serpis, que tiene un caudal medio de 0,95 m³/s. Este río nace en las estribaciones del Parque Natural del Carrascal de la Font Roja, con altitudes superiores a los 700 m, y después de recorrer aproximadamente 63 km, desemboca en el mar Mediterráneo en el término municipal de Gandía, en la comarca de La Safor.

Carlos Dicenta, ingeniero de la División Hidráulica, redactó el Anteproyecto del Pantano de Beniarrés en el río Serpis (1925), que fue aprobado dos años después. El proyectista de la primera fase fue F. Elío, y R. Donat de la segunda fase.

Figura 2. Construcción de la presa de Beniarrés. http://www.alicantevivo.org/2007/12/beniarrs-un-documento-histrico.html

La construcción del embalse de Beniarrés comenzó en el año 1945; sin embargo, no fue hasta 1958, trece años después, que se consolidó definitivamente como una infraestructura operativa y entró en funcionamiento. La presa fue recrecida en 1970. En el año 2002 se destinaron aproximadamente 1,50 millones de euros para llevar a cabo la consolidación de la infraestructura. Este proyecto incluyó una serie de trabajos, entre los que se destacan la consolidación e impermeabilización de la presa para prevenir posibles fugas, así como la implementación de un nuevo sistema de drenaje para aumentar su capacidad en un 40%. Estas labores se completaron en el año 2010, con un presupuesto total que superó los 17 millones. Desde principios de 2005, los equipos de la Confederación Hidrográfica del Júcar han realizado obras menores en el embalse para prevenir y mantener la infraestructura. En este sentido, se llevó a cabo la consolidación de los cimientos de la presa del embalse mediante inyecciones de cemento (540 toneladas) a través de un sistema de galerías. Durante el año, se detectó una fuga en una de las laderas del embalse, la cual fue sellada de inmediato; además, se delimitó y consolidó toda la zona afectada. Estas tareas de mantenimiento fueron financiadas tanto por el Ministerio de Medio Ambiente como por la propia Confederación. En 2009, la Confederación adjudicó las obras de dragado del embalse con el objetivo de aumentar ligeramente su capacidad, así como realizar reparaciones en el desagüe de fondo de la presa y mejorar sus accesos.

Figura 3. Presa de Beniarrés. https://www.iagua.es/data/infraestructuras/presas/beniarres
Figura 4. Embalse de Beniarrés. Imagen: V. Yepes (2024)
Figura 5. Fausto Elío Torres. https://www.chj.es/es-es/ciudadano/publicaciones/

Aprovechamos este artículo para resaltar la figura de Fausto Elío Torres (Madrid, 1878-1958), redactor de la primera fase del proyecto de la presa de Beniarrés, aunque no sea esta la obra más importante de este ingeniero. Proyectó (1911) y ejecutó obras de mejora en el embalse de Almansa, redactó el anteproyecto de la presa de Benagéber (1920), embalse de Domeño (1928). En 1930 concluía el proyecto de la presa de Benagéber, del cual el ingeniero se sentía singularmente satisfecho. Era, sin duda, uno de los proyectos sobre el que más había reflexionado durante los años vividos al frente de la zona 2ª de la División. La actividad de Fausto Elío está bien documentada entre 1906 y 1931 en Alzira, Albalat, Polinyà, Riola, Sueca y Carcaixent, con varias decenas de proyectos, obras y liquidaciones.

Fausto Elío Torres pertenecía a una familia de ingenieros de Caminos. Después de una breve experiencia como ingeniero subalterno en las Jefaturas Provinciales de Obras Públicas de Tarragona y Valencia, el 1 de febrero de 1906 asumió la responsabilidad de la 2ª zona (cuencas del Turia y Júcar) en la División de Trabajos Hidráulicos del Júcar, posición que ocupó hasta finales de 1931. El 21 de noviembre de 1932 fue designado ingeniero-director de las obras de regulación del Júcar y del Turia. Para fines de 1934, ocupaba el cargo de ingeniero-director de la Confederación Hidrográfica del Júcar. Tras la Guerra Civil en Valencia, el 29 de marzo de 1940 fue designado como Jefe de Aguas de la Delegación de Servicios Hidráulicos del Júcar. Finalmente, concluyó su carrera profesional en Madrid como consejero (marzo de 1942) y presidente (marzo de 1948) del Consejo de Obras Públicas.

Formaba parte de la generación de ingenieros que ingresaron en las Divisiones Hidráulicas a principios del siglo XX y se dedicaron a ellas durante dos o tres décadas. Esta generación, personificada por Manuel Lorenzo Pardo en la cuenca del Ebro, dirigió la política hidráulica del regeneracionismo y, especialmente, contribuyó con su experiencia a las bases técnicas del Plan Nacional de Obras Hidráulicas (1933). Al evaluar las trayectorias profesionales de los ingenieros que se unieron a las Confederaciones en la primera década del siglo XX, se comprende mejor el Plan de 1933 como un proyecto hidráulico que incorpora valiosas contribuciones técnicas de algunos de ellos.

Os dejo a continuación el proyecto de TYPSA de adecuación de la presa de Beniarrés (2023). Tras más de seis décadas de servicio, necesita mejoras de seguridad hidrológica. Se propone un aliviadero de emergencia para afrontar caudales extremos, dado que el actual resulta insuficiente según criterios actuales.

Descargar (PDF, 1MB)

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional

Severino Bello y la Presa de La Peña (Huesca)

Figura 1. Presa de La Peña. Imagen: V. Yepes (2024)

La presa de La Peña fue proyectada por el ingeniero Severino Bello Poëyusan, habiéndose terminado las obras el 24 de julio de 1913. Su tipología es de arco gravedad, con una altura de 61 m desde cimientos, con una longitud de coronación de 111,70 m, siendo la capacidad de las aguas embalsadas de 15 hm³. La presa, que recoge las aguas del río Gállego, se sitúa en la Hoya de Huesca, dentro del término municipal de Las Peñas de Riglos. Este río, después de recoger las aguas del Pirineo en el extenso Valle de Tena, atraviesa el estrecho de Biescas (donde, sesenta años después, se construiría la presa de Búbal) y fluye hacia Sabiñánigo. El vaso del embalse está situado sobre las margas blandas e impermeables. Los cimientos de la presa se anclan en las calizas, que aunque son resistentes, presentan el problema de la karstificación. La presa se encuentra en explotación, siendo su titular el Sindicato de Riegos Pantano La Peña.

Severino Bello (1866 – 1940), nacido en Madrid, fue un destacado ingeniero español. Realizó su bachillerato en las Escuelas Pías de San Fernando y se graduó como Ingeniero de Caminos en 1889. Trabajó en Huesca, donde diseñó un salto hidroeléctrico en el río Gállego, y luego dirigió las obras de la presa de La Peña. En 1913 organizó el Primer Congreso Nacional de Riegos en Zaragoza, recibiendo la Gran Cruz del Mérito Agrícola. Más tarde, en 1915, supervisó los Riegos del Alto Aragón. Se destacó por su labor en el Canal de Isabel II y en proyectos de abastecimiento de agua en Bilbao. Fue presidente del Consejo Nacional de la Energía en 1928. Se casó en 1900 y tuvo siete hijos, uno de ellos Pepín Bello, conocido por su relación con Buñuel, Lorca y Dalí. Jubilado en 1933, su legado técnico y familiar perdura.

Figura 2.

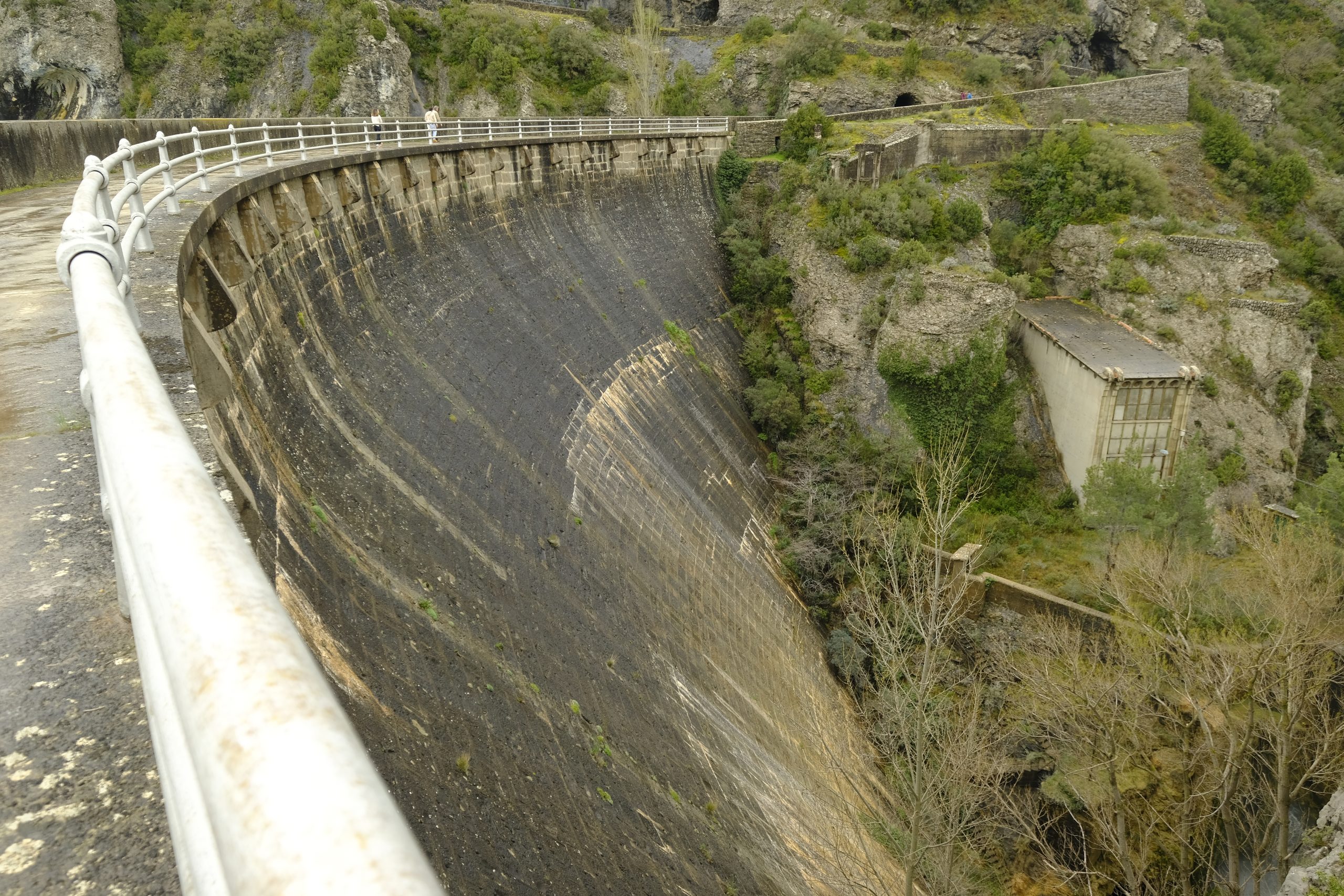

Figura 2. Presa de la Peña, de arco gravedad. Imagen: V. Yepes (2024)

Para mitigar caudales estimados en 2900 m³/s, que elevaban el nivel del río hasta 20 m por encima del nivel normal, Bello implementó medidas adicionales, además de la tradicional galería inferior de limpieza, hoy en desuso. Dispuso dos desagües de fondo, cada uno con capacidad para 16 m³/s, en ambas orillas, junto con cuatro tomas superiores de 4 m³/s cada una, ubicadas en la margen izquierda y agrupadas. Estas últimas se canalizan a través de un túnel hasta un conducto de desagüe escarpado excavado en la roca, que lo dirige hacia la presa, donde el agua cae muy cerca de su base.

Siguiendo las normativas vigentes en ese entonces, se decidió separar el aliviadero del muro principal y ubicarlo en un túnel apartado de la estructura principal. Este sistema consta de diez túneles paralelos, cada uno controlado por compuertas basculantes automáticas de alzas móviles, dispuestas en línea. Cada compuerta tiene la capacidad de desaguar 30 m³/s y se activa conforme sea necesario. En aquel tiempo, la construcción de nueve túneles más pequeños se consideraba más manejable que la de uno o dos de mayor tamaño. La presión del agua, al alcanzar un nivel predefinido, supera la resistencia de los contrapesos, provocando el movimiento de las compuertas. Cada compuerta está equilibrada con contrapesos a ambos lados, conectados mediante bielas de acero, que se distribuyen simétricamente a lo largo de la línea, creando una estructura similar a un rastrillo plateado que se adhiere a la ladera.

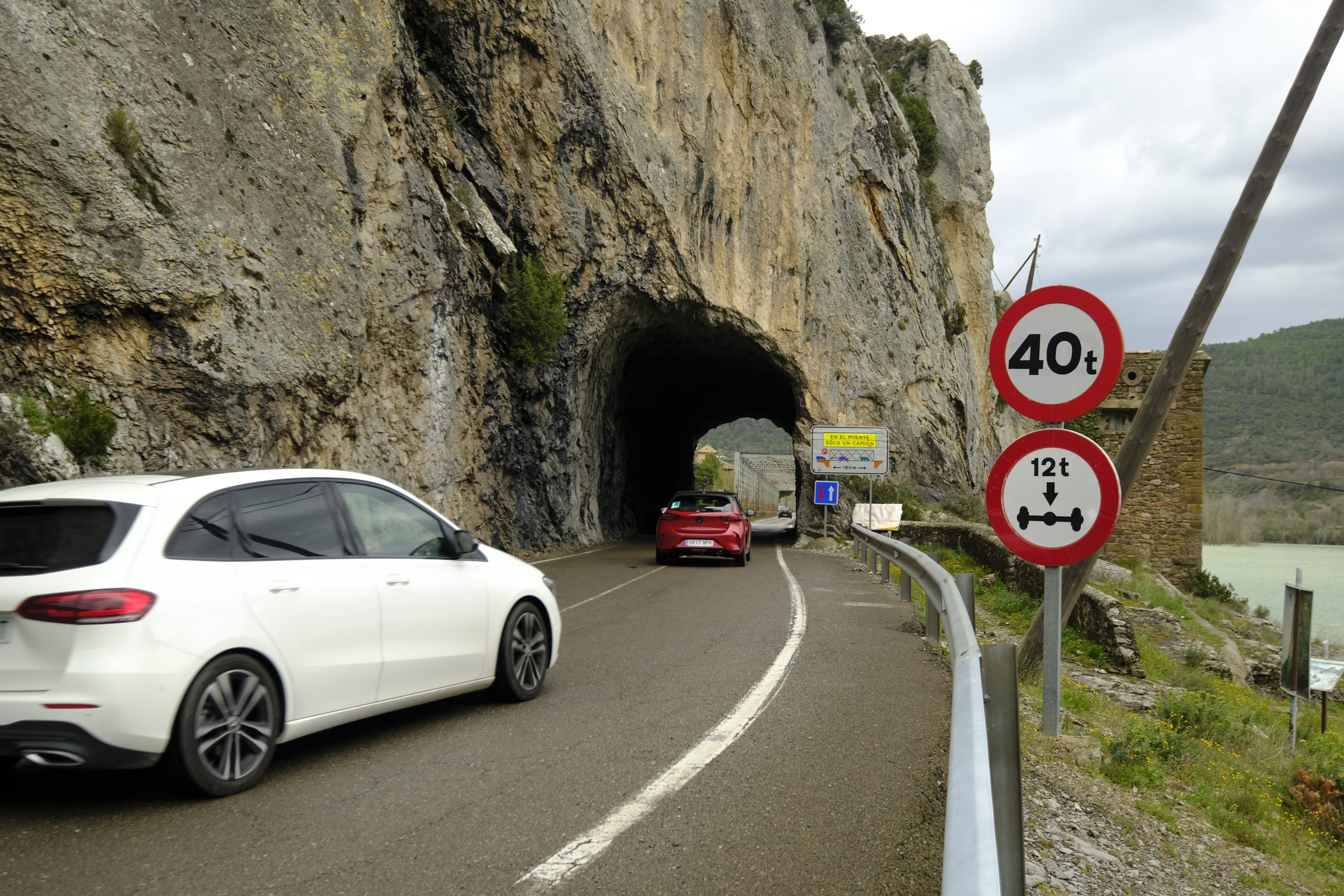

Figura 3. Túnel del embalse de La Peña. Imagen: V. Yepes (2024)

La construcción de la presa se llevó a cabo utilizando mampostería revestida de grandes sillares meticulosamente labrados, salvo en áreas críticas como los cierres de las galerías, que se realizaron en hormigón armado recubierto de fundición. Las compuertas, fabricadas en fundición con todas sus partes mecánicas de bronce, aún están en uso, salvo los elementos motrices que fueron reemplazados alrededor de 1998, así como las compuertas automáticas del aliviadero. Las sólidas barandillas de tubo de hierro son un ejemplo representativo de la calidad de los materiales utilizados en la presa, la cual fue diseñada para una operación y mantenimiento cómodos, siguiendo el estilo de las obras hidráulicas realizadas durante esa época en el Canal de Isabel II.

En esta ubicación, destaca el túnel del embalse de La Peña, con una longitud de 47 m, excavado en caliza y datado a principios del siglo XX, siendo construido simultáneamente con el embalse de La Peña, que se inauguró en 1913. Durante gran parte del siglo pasado, este túnel formaba parte de la antigua carretera de Tarragona a San Sebastián (N-240), la vía principal de acceso al Pirineo central aragonés. Al norte del túnel, comienza un puente de celosía metálica que atraviesa el cuerpo del embalse, mientras que al sur se encuentra un pequeño apartadero que permite estacionar y visitar la imponente y antigua presa de tipo arco-gravedad construida con sillares de piedra caliza. Además, al oeste del túnel se sitúan otros diez túneles sobredimensionados, con longitudes entre 220,5 y 244 m, que funcionan como aliviaderos del embalse, con una capacidad sorprendente de 2900 m³/s. Es importante mencionar que el puente, el túnel y el embalse fueron construidos simultáneamente. En la actualidad, estas dos infraestructuras de comunicación se han vuelto estrechas y presentan algunos problemas de circulación.

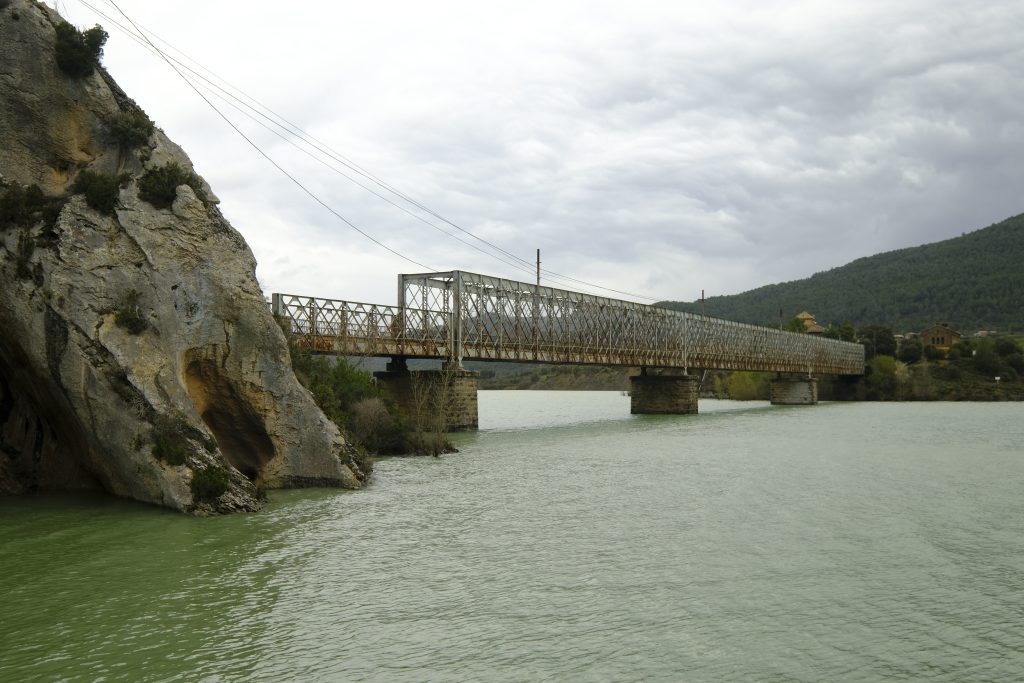

Figura 4. Puente de celosía metálica del embalse de La Peña. Imagen: V. Yepes (2024)

Referencias:

  • Aguiló, Miguel; 2002. La enjundia de las presas españolas. ACS, Madrid, p.200-202.
  • Bello Poeyusan, Severino; 1914. Coste de las obras hidráulicas en España. En: I Congreso Nacional de Riegos, Zaragoza. 2 al 6 de octubre de 1913. G. Casañal, Zaragoza, 1914: tomo II, L1-L126, p.57L.
  • Noticiero; 1908. Pantano de la Peña: fundación de las ataguías por aire comprimido. Revista de Obras Públicas, 1908, 56, tomo I (1730): 553-555.
  • Noticiero; 1910. Un triunfo de la ingeniería: el pantano de la Peña y Severino Bello. Revista de Obras Públicas, 1910, 58, tomo I (1821): 389-395.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Qué es una central hidroeléctrica?

Corte transversal de una represa hidroeléctrica

En una central hidroeléctrica se utiliza energía hidráulica para la generación de energía eléctrica. Estas centrales aprovechan la energía potencial gravitatoria que posee la masa de agua de un cauce natural en virtud de un desnivel, también conocido como salto geodésico. El agua en su caída entre dos niveles del cauce se hace pasar por una turbina hidráulica, la cual transmite la energía a un generador donde se transforma en energía eléctrica.

Podemos clasificar las centrales hidroeléctricas en tres tipos: de embalse, fluyentes o de pasada, y de bombeo:

  • En las centrales de embalse, el esquema funcional incluye una presa, que intercepta la corriente de agua y permite que se acumule el agua alcanzando la misma una determinada cota o altura. El agua fluye del embalse, por acción de la gravedad, viaja a través de una tubería de descarga hasta las máquinas de la central, donde mediante turbinas hidráulicas se produce la electricidad en alternadores.
  • Las centrales fluyentes o de pasada. Estas funcionan igual que las centrales hidroeléctricas de embalse, pero no tienen capacidad de almacenamiento del agua.
  • Las centrales reversibles o de bombeo, constan de dos embalses situados a distintas cotas y sus máquinas tienen la peculiaridad de poder funcionar indistintamente como turbinas y como bombas.  En los momentos en que el sistema eléctrico demanda más electricidad, el agua del embalse superior se turbina al embalse inferior generando electricidad. Cuando la demanda de energía eléctrica es baja, el agua es bombeada al embalse superior.

Pero quizás sea mejor ver unos vídeos explicativos sobre el tema. Espero que os gusten.

http://externo.canalendesa.tv/index_acc.php?idioma=esp&MetaDataID=16506

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Presa de Casasola, Málaga

El Embalse de Casasola es un embalse situado en el término municipal de Almogía,  a 19 km del centro urbano de Málaga. Casasola tiene una capacidad de 23’45 hm³ y una superficie de 112 ha. Afecta a una longitud de 6 km del río Campanillas, afluente del Guadalhorce sobre el que se encuentra situado. Este embalse tiene como objetivo la laminación de las avenidas para proteger la barriada de Campanillas,  contribuyendo a la defensa del tramo final del Guadalhorce disminuyendo su aportación a este río, y el refuerzo del abastecimiento de la ciudad de Málaga, con agua de excelente calidad.

La presa que forma el embalse es un arco de gravedad de tres radios, con una altura máxima sobre cimiento de 76 m y una longitud de coronación de 240 m.  Su periodo de construcción fue entre los años 1995 y 1998. El volumen total de hormigón es ligeramente superior a 200.000 m3.

Os recomiendo el siguiente enlace de FCC sobre dicha presa: http://www.seprem.es/st_pe_f/JDFCC/PRESA_DE_CASASOLA.pdf

Os paso un par de vídeos sobre a construcción de la presa, que espero os gusten.
