Ricardo Bellsolá y los primeros puentes españoles de hormigón con cemento artificial

Ricardo Bellsolá Bayo (1836-1882). https://www.gasteizhoy.com/ricardo-bellsola-elciego/

Ricardo Bellsolá y Bayo (1836-1882) fue uno de esos ingenieros de caminos pioneros que introdujo como novedad en España la primera experiencia en la utilización del hormigón (en masa) hidráulico, de la que se tiene noticia hacia el año 1862. Hay que tener en cuenta que Vicat ya había investigado la fabricación de cementos artificiales entre 1812 y 1818, y que la primera aplicación del hormigón armado no aparecería hasta mediados de siglo, cuando Lambot construyó una pequeña barca con paredes delgadas.

En efecto, de forma muy modesta, pero bien documentada, se construye un puente sobre el río Iregua cerca del pueblo de Villanueva de Cameros (La Rioja), con una luz principal de 22 m, pero cuyo interés principal se encuentra en la pequeña obra de fábrica adyacente, de apenas 3 m de luz y 4.5 m de altura que se ejecuta monolíticamente con hormigón hidráulico en masa y cuya descripción podemos ver en una reseña de 1862 de la Revista de Obras Públicas. El puente se empezó a construir un 16 de mayo de 1860 por el contratista D. Domingo Garmendia, y si bien el director de las obras fue al principio el autor del proyecto, D. Alfonso Ibarreta, terminó su construcción, en particular las bóvedas, D. Ricardo Bellsolá, que en aquel momento era el ingeniero de la provincia. En la citada reseña de 1862, atribuible al propio D. Ricardo, ya se justifican los beneficios económicos del empleo del hormigón hidráulico, cuya bóveda se descimbró a los 10 días “sin que se notasen grietas ni defecto alguno de unión”.

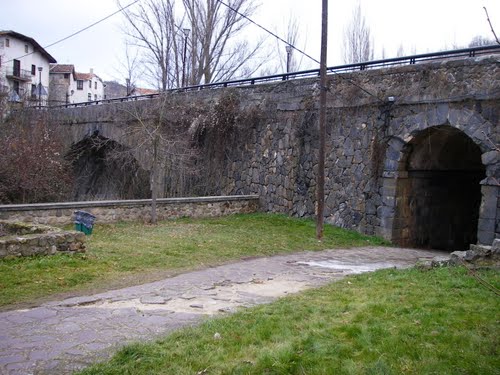

Puente sobre el Iregua, en Villanueva de Cameros. Fotografía: José Ramón Francia

El paso siguiente que confirmó el éxito del primer experimento de D. Ricardo con los arcos monolíticos de hormigón en masa fue la construcción, hacia 1866, de los puentes de Lavalé y Lumbreras en la carretera de Logroño a Soria. Se trataban de dos obras muy semejantes, ambas de tres bóvedas de 10 m cada una. Sin embargo, para defender la dignidad de su obra, dispuso de unos “aristones” o boquillas exteriores de dovelas de piedra, pues parece ser que no le resultaba muy elegante el hormigón.

Puente de Lavalé sobre el río Iregua, de Ricardo Bellsolá (Fotografía: Juan Donaire Merino) http://ropdigital.ciccp.es/pdf/publico/2011/2011_SEPTIEMBRE_3524_03.pdf

El propio ingeniero nos explica que modificó la construcción de los arcos en ladrillo por el hormigón por motivos puramente económicos:

“Las circunstancia mencionadas y la de encontrarse en la localidad un cemento regular, que aunque caro en fábrica, estaba cerca de las obras, me sugirieron la idea de los arcos de hormigón hidráulico […] y es que se han construido bóvedas de hormigón hidráulico de una sola pieza, sin más precauciones para el hormigón que las que se usan en el de las fundaciones. Este sistema de construcción creo puede llegar a ser sumamente expedito y económico, cuando experimentos repetidos, hechos por personas ilustradas, fijen, ayudados de la teoría, los espesores mínimos de esta clase de bóvedas”.

Así, D. Adolfo Ibarreta, en 1860, proyectó las obras que faltaban para completar la carretera que ya había sido explanada para 1861 con unos puentes de ladrillo, pues era la solución más económica para hacer las bóvedas sobre las que iba a descansar el firme. No obstante, el ladrillo se encontraba a un precio desorbitado al estar construyéndose, por entonces, el ferrocarril Tudela-Bilbao.

Sin embargo, el propio D. Ricardo se ve forzado, por motivos también económicos, a fabricar su propio cemento en una instalación provisional cerca del tajo. De ese modo, convierte un molino harinero situado en Torrecilla de Cameros en una fábrica artesanal de cemento Portland. Comprobó que una vez cocida la piedra caliza, más bien margosa, triturada, poseía buenas cualidades hidráulicas. Como curiosidad, decir que no se atrevieron a descimbrar los arcos hasta pasados ocho meses, aunque mucho antes ya se había separado la bóveda del encofrado por sí sola.

Hablar de los inicios del hormigón armado en España es hablar de dos personajes muy diferentes que pueden considerarse los verdaderos impulsores del hormigón armado en España: José Eugenio Ribera  y Juan Manuel de Zafra y Esteban, pero eso ya requiere otro post.

Sin embargo, para tener una visión completa de este nuestro protagonista, os dejo la referencia del propio Ricardo Bellsolá, que en la Revista de Obras Públicas del año 1867 publicó una memoria sobre estos puentes. Una mención muy especial requiere las 15 recomendaciones prácticas que D. Ricardo nos deja en sus memorias, relativas a la fabricación y puesta en obra del hormigón, pues sorprende lo acertado que para su época fueron estas conclusiones (criterios de descimbrado, hormigonado en tiempo demasiado caluroso o frío, reducir al máximo el agua de amasado, cubrir y proteger con tierra la bóveda de hormigón recién vertida, etc. También es muy aconsejable el reciente artículo del profesor L.J. Sanz sobre el mismo tema.

Referencias:

Arenas, J.J. (2002) Caminos en el aire. Los puentes. Tomos I y II. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

Bellsolá, R. (1867). Memoria relativa a los arcos de hormigón hidráulico construidos en la carretera de primer orden de Soria a Logroño. Revista de Obras Públicas, 15, tomo I (2): 13-17; tomo I (3): 25-26 y tomo I (4): 37-43

Revista de Obras Públicas (1862). Puente de Villanueva de Cameros, en la carretera de rpimer orden de Soria a Logroño, y noticia de esta carretera y otras de la provincia. Revista de Obras Públicas, 10, Tomo I (24):288-294.

Rubiato, F.J. (2009). Los puentes de Cenicero-Elciego y Baños de Ebro. El tránsito en la utilización de la bóveda de sillería a la de hormigón en masa. Sexto Congreso Nacional de la Historia de la Construcción, Valencia, 21-24 de octubre (link)

Sanz, L.J. (2011). Ricardo Bellsolá y los primeros puentes de hormigón en España. Revista de Obras Públicas, 158 (3524): 25-40.
