Ensayo de placa dinámica de 300 mm

Fuente: http://fernandeztadeo.com/WordPress/

En no pocas ocasiones, es necesario contar con un método rápido, sencillo, fiable y seguro que nos proporcione información sobre el grado de compactación de un terraplén o de una capa granular. En este sentido, la aprobación de la norma española UNE 103807-2:2008 ha supuesto un gran avance al normalizar la placa de carga dinámica de 300 mm de diámetro.

También es reciente la norma americana ASTM E2835-11 “Standard Test Method for Measuring Deflections using a Portable Impulse Plate Load Test Device”, que normaliza diferentes equipos portátiles para medir las deflexiones producidas mediante una placa de carga sometida a un impacto.

A continuación, os paso un vídeo explicativo de gran interés sobre el uso de la placa de carga dinámica HMP-LFG. Espero que os guste.

Otro vídeo al respecto es el siguiente:

Referencias:

Fernández Tadeo, C. (2006). Ensayo de placa de carga dinámica de 300 mm de diámetro. Boletín de la Asociación de Laboratorios Acreditados de la Comunidad de Madrid. (link)

Fortes, J.L. Nuevas alternativas al control de compactación en rellenos y explanadas (link)

Thomas, R.A.; Fernández Tadeo, C. (2009) Equipo ligero de impacto para el ensayo de placa de carga dinámica de 300 mm de diámetro. Jornadas Hispano-Portuguesas sobre Geotecnia en las Infraestructuras Ferroviarias. (link)

Curso:

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Qué es la innovación disruptiva?

El término tecnología disruptiva fue acuñado por Clayton M. Christensen y presentado en 1995 en su artículo Disruptive Technologies: Catching the Wave, en el que fue coautor junto con Joseph Bower. Surge una herramienta que desplaza a otra debido a las nuevas necesidades que se fueron moldeando con el uso de la herramienta desplazada.

Es decir, que se produce un cambio brusco, incontrolado, que pasa a estar presente tanto en el comercio como en nuestras vidas, de manera que aquella nueva herramienta acaba por iniciar un periodo para cerrar otro antiguo.

Os paso un vídeo, extraído del programa Redes, presentado por Eduard Punset, en el que podremos diferenciar la mejora de la innovación disruptiva.



Retroexcavadoras

https://www.teknodidaktika.es/oferta-formativa/12/retroexcavadora

El cazo está colocado de forma que los dientes se orientan hacia la excavadora y, tras introducir la cuchara en el frente de excavación, lo recorre de arriba hacia abajo si dicho frente está situado por encima del plano de la máquina y de forma inversa si está por debajo de dicho plano, como suele ser habitual.

Este equipo es más adecuado para excavar por debajo del plano de apoyo de la máquina. Sus aplicaciones abarcan la excavación de trincheras, zanjas y cimientos estrechos y profundos, así como cualquier trabajo de excavación subterránea en el que el espacio limite los movimientos horizontales. Permite la excavación con carga directa al transporte, que puede estar al mismo nivel que la excavadora o en planos distintos. En este último caso, el método permite trabajar con ángulos reducidos (30°) y se obtiene un mayor rendimiento.

La profundidad de excavación conseguida por esta máquina es superior a la de equipo frontal, y su fuerza de arranque es mayor, ya que en las retroexcavadoras la reacción de desplazamiento se produce en sentido vertical al suelo, y en las frontales, en dirección horizontal.

El siguiente vídeo explicativo os aclarará mucho las partes y el funcionamiento de la máquina.

A continuación, os paso algunos vídeos en los que se muestra el funcionamiento de esta máquina en diversos tajos. Espero que os gusten.

Carga de camión con retro:

Referencias:

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Curso:

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Grúa derrick

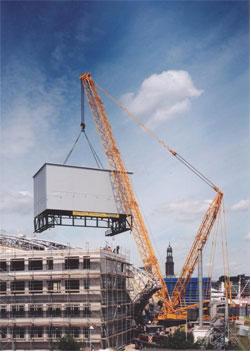

DerrickLa grúa Derrick es una grúa formada por un mástil de estructura de celosía sujeto por vientos, un brazo de la misma estructura unido al mástil por un extremo inferior y sujeto al mismo mediante cables por su extremo superior, un cabrestante situado en el suelo y un cable que se reenvía a través de poleas situadas en el brazo. Sobre este sencillo modelo, existen muchas variaciones, siendo la más corriente la grúa cuya base lleva ruedas y se mueve sobre ellas.

Son máquinas fijas, muy sencillas, de bajo costo y de gran capacidad de carga. El tipo más usual consta de un mástil vertical fijo a una plataforma o zócalo, situado en posición mediante dos tornapuntas o tirantes que forman un tetraedro indeformable. Estas grúas se utilizan cuando hay espacio para colocar la base. En ella se sitúan un motor, los cabrestantes y los contrapesos. Apoyada en la base se encuentra una pluma que puede girar mediante una rótula o corona giratoria, de la cual penden las cargas.

El inconveniente de la disposición anterior es la limitación del giro del mástil a unos 270°, que no puede tropezar con los tirantes. Este inconveniente se elimina sustituyendo los soportes rígidos por 3 o más cables atirantados en forma de paraguas, lo que hace que la pluma tenga una altura inferior a la del mástil.

Existen otras variantes en las que es posible el movimiento completo, en las que el mástil no es completamente vertical. Es bastante frecuente ver diseños de este tipo incorporados a otros modelos de grúas (móviles o de puerto), con gran capacidad de carga. Pueden elevar cargas de hasta 200 t. y tener alcances de hasta 20 m.

Os paso a continuación un vídeo en el que podréis ver en funcionamiento una derrick. Espero que os guste.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Escritura de artículos científicos

En un artículo anterior, tuvimos la oportunidad de introducir algunos conceptos básicos sobre qué es y cómo se estructura un artículo científico. En esta entrada, os dejo un par de Polimedias realizados por la profesora María Milagros del Saz Rubio, de la Universitat Politècnica de València sobre la escritura de artículos académicos en inglés. Creo que son muy interesantes y espero que os gusten.

El primero busca ofrecer una introducción a las características básicas de la escritura académica.

El segundo se centra en la estructura de los artículos científicos.
