Estatua de Gaudí, en El Capricho, Comillas (Cantabria). https://es.wikipedia.org/wiki/Antoni_Gaud%C3%AD
El otro día se me ocurrió una idea. Se trataba de aplicar una Tabla de Contingencia y la Prueba χ² de Pearson a las redes sociales. Se me ocurrió hacer una pregunta de cultura general relacionada con un aspecto de la vida del famoso arquitecto Antoni Gaudí. Podemos leer, por ejemplo en Wikipedia, su trágica muerte: “El 7 de junio de 1926 Gaudí se dirigía a la iglesia de San Felipe Neri, que visitaba a diario para rezar y entrevistarse con su confesor, mosén Agustí Mas i Folch; pero al pasar por la Gran Vía de las Cortes Catalanas, entre las calles Gerona y Bailén, fue atropellado por un tranvía, que lo dejó sin sentido. Siendo tomado por un mendigo, al ir indocumentado y a causa de su aspecto descuidado, con ropas gastadas y viejas, no fue socorrido de inmediato, hasta que un guardia civil paró un taxi que lo condujo al Hospital de la Santa Cruz. Al día siguiente lo reconoció el capellán de la Sagrada Familia, mosén Gil Parés, pero ya era tarde para hacer nada por él. Murió el día 10 de junio de 1926, a los 73 años de edad, en la plenitud de su carrera“.
Todo el que está interesado en la arquitectura normalmente ha conocido parte de la obra de este genial arquitecto, incluso ha visto documentales, leído libros o artículos que hablan de él. Su trágica muerte puede considerarse como un hecho que llama la atención, por tanto, puede ser una buena pregunta de cultura general.

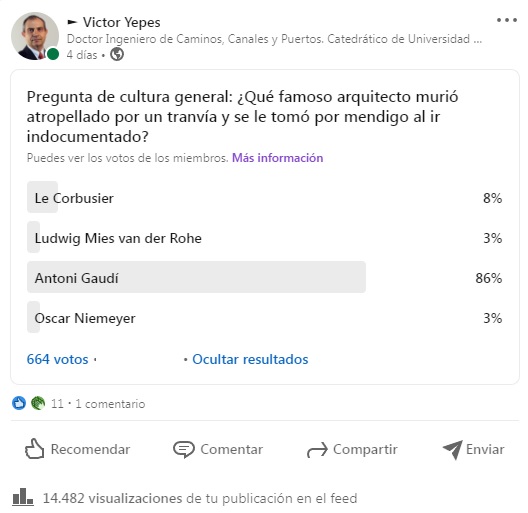

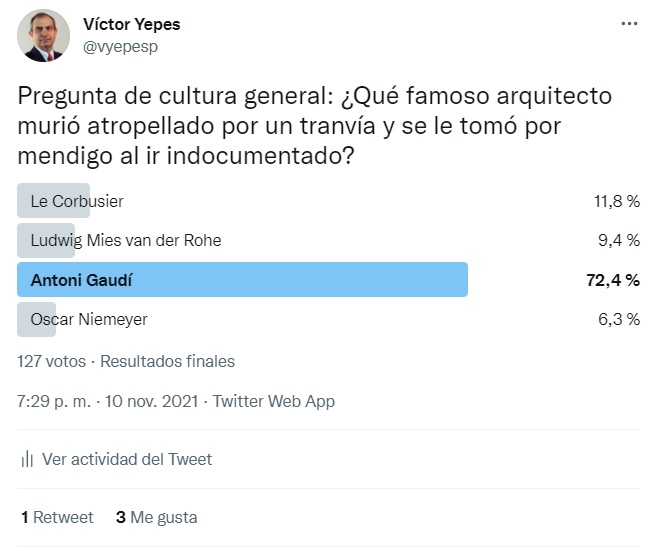

El caso es que hice una pequeña encuesta en redes sociales, tanto en Twitter como en LinkedIn. Con los datos que he obtenido se pueden hacer varias reflexiones e, incluso, un análisis estadístico. Los resultados os los pongo en las figuras siguientes:
Como podéis observar, en ambas redes sociales la mayoría abrumadora ha respondido la opción correcta, que es Antoni Gaudí. Sin embargo, es curioso observar algunas cosas:
a) Para el mismo periodo de respuesta, en LinkedIn ha conseguido casi seis veces más de respuestas que en Twitter. Eso a pesar de que en Twitter tengo unos 21500 seguidores y en LinkedIn poco más de 11000. Se podría interpretar como que la red LinkedIn es más profesional y especializada que Twitter, lo cual era algo que ya sabíamos de antemano.
b) Lo curioso es que en Twitter este tuit tuvo 968 impresiones y solo 112 contestaron la encuesta (11,6%), pero en LinkedIn hubo 14482 visualizaciones y solo votaron 664 (4,6%). El resto, o no estaba interesado, o no sabía la respuesta. Por tanto, en LinkedIn hubo más impacto, pero un porcentaje menor de respuestas.
c) En LinkedIn ha sido el porcentaje de aciertos (86%) superior al de Twitter (72,4%), lo cual puede reforzar la conclusión anterior sobre la profesionalidad y especialización de estas dos redes sociales.

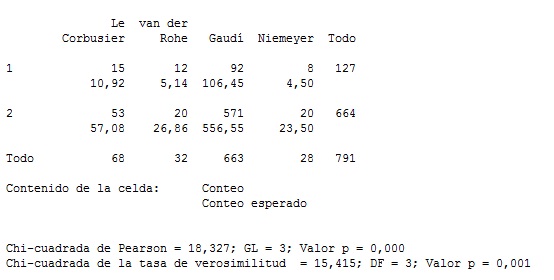

d) Con los datos anteriores se puede construir una Tabla de Contingencia (ver tabla siguiente). En esta tabla se puede ver que la respuesta esperada de la solución correcta en Twitter es de 106,45 aciertos, frente a los 92. En cambio, en LinkedIn la respuesta correcta esperada (556,55) es inferior a la realmente obtenida (571).
e) Por último, haciendo la Prueba χ² de Pearson, el p-valor obtenido con MINITAB es de 0,000. Como p-valor > 0,05, existen evidencias sólidas para rechazar la hipótesis nula de que las proporciones entre las poblaciones son las mismas. Es decir, diremos que las redes sociales analizadas no son homogéneas.
Es evidente que esta pequeña prueba no sirve para nada más que para lo que he comentado. Para una sola pregunta y para un solo caso, sí que se han visto diferencias significativas entre Twitter y LinkedIn. Pero no se puede generalizar. Para ello se podría proponer otro tipo de cuestionarios, con una mejor estratificación muestral y con mayor amplitud de miras. Pero eso es otra historia. Igual hasta hay posibilidad de hacer un trabajo de investigación sobre este tema.
Existe un interés creciente por las obras de ingeniería, que no solo deben ser funcionales y económicas, sino también estéticas. Sin embargo, saber valorar la estética o la calidad visual de una obra plantea algunos interrogantes. Se trata de un tema controvertido para muchos ingenieros, no suficientemente tratado en los planes de estudios. Resulta llamativa la reflexión realizada por Modest Batlle (2005) en relación con un mecanismo de autodefensa del ingeniero: “si no soy capaz de diseñar bien, mi alternativa es plantear que el diseño no tiene importancia; que lo hagan los otros“.
Javier Manterola (2010) reflexionaba en “Saber ver la ingeniería” sobre el lenguaje propio de cada una de las manifestaciones artísticas como la pintura, la escultura, la música, la arquitectura, el cine, la fotografía o la ingeniería. Si bien la forma de entender el arte se ha configurado a lo largo del tiempo, no son lenguajes independientes, aunque un pintor no tenga porqué saber nada de ingeniería o viceversa. La ingeniería va creando y modificando el paisaje donde se inserta, y es el espectador el que puede calibrar el valor intrínseco de la obra si entiende su lenguaje propio. David P. Billington (2013) acuña el término “arte estructural” como manifestación del arte del ingeniero de estructuras, que se muestra con claridad en puentes, rascacielos y cubiertas de gran luz. Podría pensarse que en estas estructuras, o en cualquier manifestación de la ingeniería civil (carreteras, presas, etc.), la belleza es una función más. Pero, como bien indica Juan José Arenas (1995), “contraponer funcionalidad y belleza es tomar el camino equivocado“.
Estos planteamientos conducen a la búsqueda de la verdad estructural como base de los valores estéticos de una estructura. Como dice Billington, “La forma controla las fuerzas y, cuanto más claramente pueda el proyectista visualizarlas, tanto más seguro se sentirá de esa forma“. También Eduardo Torroja acuñó su célebre frase “La lógica de la forma“, en el sentido que era la función que ha de cumplir una estructura su guía de diseño. El arco o la catenaria serían bellos en sí mismo porque expresan en sí mismos cómo se transmiten las cargas. Por tanto, fuera cualquier adorno superfluo. La estética de Torroja surge “del deseo último de fundir en un mismo ser la forma artística con la resistente“, lo cual es independiente del paisaje, resultando su integración más de la economía y simplicidad de formas y materiales, que de unos deseos explícitos de relacionar la obra con el paisaje (Nárdiz, 2001).
Sin embargo, ¿es suficiente el rigor de la ciencia estructural para alcanzar el nivel de calidad de diseño y construcción que pueda considerarse como “arte”? Arenas lo niega con rotundidad al afirmar que los mejores ingenieros buscan una síntesis “entre arte y tecnología, entre forma y mecanismos resistentes, entre claridad de expresión externa y limpieza y eficiencia del comportamiento estructural interno“. Miguel Aguiló (1999), reflexionando sobre el paisaje construido, sostiene que “normalmente se construye con una finalidad pero, algunas veces, lo construido trasciende a su propio uso y adquiere significados“. Es ahí donde está la clave, ¿qué significado tienen las obras de ingeniería?, ¿cómo valora el observador la imagen construida?, ¿es necesario un lenguaje específico para valorar la estética o el arte en ingeniería?
Figura 2. Presa de Aldeadávila. Difícil no emocionarse ante este arco gravedad. Crédito: Raiden32 (Imagen cedida por onmeditquenosvies, miembro del foro embalses.net) – Trabajo propio, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=9884054
Es difícil entrar en este campo de la estética y de la calidad visual de las infraestructuras. Aspectos como la armonía con el entorno, la esbeltez, el orden o la proporción se unen a la eficiencia económica y estructural en la valoración de la belleza de la obra pública. Pero no todos los espectadores utilizan el mismo lenguaje para valorar lo bello. Además, la subjetividad se acrecienta con las modas y con el contexto histórico y cultural en un ámbito determinado. Se trata, por tanto, de una respuesta emocional del observador (Figura 2). Con todo, ¿podemos utilizar algunos aspectos del lenguaje de la pintura, la fotografía o la escultura para entender mejor por qué existen imágenes u objetos que nos emocionan más que otros? ¿Se puede hablar, por tanto, de emoción en las obras de ingeniería?
Una de las formas universales, aunque no la única, de aproximarse a la realidad es el lenguaje visual. Se trata de un lenguaje mucho más universal que las lenguas escritas, aunque dispone de sus propias normas gramaticales y ortográficas que conviene conocer para transmitir lo que deseamos. Este lenguaje está presente en el diseño gráfico, industrial o la arquitectura, trasciende las bellas artes, la pintura, la fotografía y llega a la publicidad o a las redes sociales. Estamos en inmersos en un universo visual al que no es ajeno la ingeniería civil. Por tanto, existe cierta labor de alfabetización visual necesaria para entender el valor o demérito de una infraestructura y su contexto. Se trata de que el espectador pase a observador, transite sucesivamente de ver a mirar, para llegar a observar lo que se le presenta. Un correcto lenguaje visual permite al espectador dirigir la vista al objeto y formarse un juicio sobre él, por tanto, depende tanto de lo que se mira como de la experiencia previa.
Gran parte del conocimiento actual sobre la percepción humana y cómo interactúa con el significado visual nació en Europa en el primer tercio del siglo XX con la psicología de la Gestalt. Se comprobó cómo el principio básico de la organización perceptual es que el todo supera a la suma de las partes. Nuestro cerebro aprehende de la realidad simplificándola, analiza los componentes y los organiza en estructuras como pueden ser formas, objetos o secuencias. Entre el sujeto y el fondo, el cerebro crea un contraste que exagera las diferencias. Distinguimos sensaciones en la luz como el brillo, el contraste o la degradación tonal, así como el tamaño, la textura, la masa estimada o la localización espacial de lo que vemos. Incluso cuando falta información, nuestro cerebro crea incluso realidad mediante ilusiones ópticas.
El diseño puede considerarse como la expresión visual de una idea. Esta idea se transmite en forma de composición. Las formas (sus tamaños, posiciones y direcciones) constituyen la composición en la que se introduce un esquema de color. El lenguaje visual presenta, por tanto, unos elementos básicos como el punto, la línea, las superficies y el volumen. Todo ello crea formas, volúmenes, que en la obra pública se integran en el paisaje, transformándolo. Cómo disponer de estos elementos básicos forma parte de lo que se denomina “composición”, todo un arte dentro de la pintura o la fotografía, pero cuyos principios básicos también forma parte de la visión subjetiva del espectador del paisaje y sus infraestructuras.
Figura 3. Círculo cromático en la teoría tradicional del color
La forma ha sido un clásico en la estética, fundamentalmente en las estructuras, tal y como hemos visto anteriormente. Sin embargo, en este artículo vamos a centrarnos solamente en uno de los aspectos básicos de la calidad visual, que es la materia prima fundamental: la luz. Es la visión el sentido de la percepción del sujeto que consiste en la habilidad de detectar la luz e interpretarla. El espectro electromagnético visible por el ojo humano comprende longitudes de onda entre los 380 nm hasta los 780 nm, es decir, desde el violeta hasta el rojo. El color como tal no existe, son las células sensibles de la retina las que reaccionan de forma distinta con la longitud de onda de la luz reflejada por los objetos y que permite distinguir los colores. El ojo humano presenta tres tipos de células que transforman las longitudes de onda en los colores azul, rojo y verde, y de esta combinación se percibe el resto de gama de colores. Estos tres colores constituyen los colores primarios, de cuya combinación se puede producir la luz blanca, se trata del modelo de color RGB. Sin embargo, también existe el modelo CMYK formado por los pigmentos cian, magenta y amarillo, de cuya combinación se produce el negro. No obstante, la tradición del arte y en especial de la pintura, nos lleva al modelo de color RYB, donde los colores primarios son el rojo, el amarillo y el azul (Figura 3). Al conjunto de reglas básicas en la mezcla de colores para conseguir el efecto deseado se le denomina teoría del color.
En la Figura 3 se muestra el círculo cromático tradicional. En él los colores primarios (rojo, amarillo y azul) se combinan en la misma proporción para obtener los colores secundarios (violeta, naranja y verde). Incluso se obtienen los colores terciarios como combinación de primarios y secundarios (rojo violáceo, rojo anaranjado, amarillo anaranjado, amarillo verdoso, azul verdoso y azul violáceo). Los colores tienen tres atributos básicos: el matiz o tono, que es el propio color, la luminosidad, que es la mayor o menor cercanía al blanco o al negro, y la saturación o pureza del color, que es la concentración de gris. Por ejemplo, en el caso de mezclar colores opuestos en el círculo cromático, se obtienen grises.
Si bien el color se ha usado con maestría en la pintura, la fotografía, la arquitectura, no se podría decir lo mismo con la ingeniería, donde existe un desconocimiento absoluto sobre el fenómeno perceptivo con inagotables posibilidades espaciales. La fascinación por el blanco llegó a considerar el color como algo “casi delictivo”. Incluso no faltan los que opinan que el color en la obra pública es un ornato innecesario cuando se cambian los tonos naturales de los materiales, incluso se tacha de decoración. Le Corbusier argumenta al respecto en torno a tres ideas que quedan respaldadas con ejemplos de sus propios edificios construidos: “el color modifica el espacio”, “el color clasifica los objetos” y “el color actúa psicológicamente sobre nosotros y reacciona fuertemente sobre nuestros sentimientos”. El color tenía una gran importancia en la docencia de los primeros cursos de la Bauhaus, escuela que sentó las bases normativas y patrones de lo que hoy conocemos como diseño industrial y gráfico. El color interfiere en las propiedades visuales de la forma (puente, edificio, etc.) para mimetizar o singularizar las estructuras con el paisaje urbano o para integrar o desintegrar sus elementos componentes, para describir aspectos relacionados con la función o la composición de la forma, para vincularse con la cultura local de un contexto determinado, para incorporar un valor artístico añadido, etc. (Serra, 2013). No tiene sentido proyectar una obra y luego pensar cómo la pintaremos.
Por tanto, ¿tiene sentido colorear una obra de ingeniería? ¿No sería mejor dejar los colores naturales de los materiales? ¿Qué importancia tiene el código de color en la restauración? En el caso de las estructuras metálicas, el coloreado es casi obligatorio para su protección; en hormigones o aglomerados asfáticos se pueden agregar pigmentos; incluso el color puede conseguirse por biofilia, incorporando especies vegetales a la obra creada. Si bien cada individuo tiene una forma diferente de ver el mundo, en el fondo todos tenemos muchísimo en común. Los colores influyen en la emoción del observador, pues unos son fríos (tranquilos, estáticos, introvertidos) y otros más cálidos (energéticos, extrovertidos, dinámicos). Los colores neutros (gris, negro, blanco) son muy versátiles. El peso visual tiene un fuerte componente emotivo: se valora como más pesado el objeto de mayor tamaño, las superficies con textura pesan más que las lisas y homogéneas, los colores cálidos, saturados o claros se perciben como más densos que los fríos, desaturados y oscuros. Además, la investigación y la experiencia en la pintura a lo largo de la historia del arte permite disponer conjuntos de colores que armonizan de una forma especial entre ellos o bien contrastan. Ambas, armonía y contraste, son las dos formas compositivas del color.
Los colores complementarios son los que se encuentran en puntos opuestos en el círculo cromático, es decir, proporcionan el máximo contraste. Por ejemplo, el amarillo y el azul. Los complementarios son colores que se refuerzan mutuamente, de forma que un mismo color parece más vibrante si se asocia a su complementario. Son una buena herramienta para llamar la atención y para aquellos proyectos donde se quiera un fuerte impacto. Pero hay que tener cierta precaución, pues el resultado puede ser caótico si se usa la misma cantidad de cada color, por lo que se aconseja que un color sea el dominante.
La armonía doble de complementarios consiste en utilizar dos colores y sus complementarios, es decir, dos pares de colores contrastados. También puede ser algo arriesgada, sobre todo si se eligen porcentajes iguales de cada color.
Los complementarios divididos o adyacentes constituye una variante de los colores complementarios, pero con un menor contraste. En lugar de utilizar el complementario al color dado, se usan los situados en posiciones inmediatamente adyacentes. Por ejemplo, el azul y el rojo naranja y amarillo naranja. A veces basta utilizar dos de los colores. Esta armonía se utiliza mucho para acabados decorativos.
La armonía de análogos son los colores próximos en la rueda del color. Como son parecidos, armonizan muy bien entre sí. Estas combinaciones son muy habituales en la naturaleza. Por tanto, obras de ingeniería que intenten armonizar con el paisaje del entorno casan bien con colores armónicos.
Las tríadas o armonías de tres colores son aquellos que son equidistantes en el círculo cromático. Se podrían utilizar incluso figuras más complejas de cuatro o cinco lados, siempre con colores equidistantes entre sí.
La armonía monocromática es la basada en un solo color y sus diferentes tonos, con adición de blanco, negro y gris, es decir, variando su saturación y luminosidad. Es muy simple, y da sensación de sobriedad y elegancia, dando un efecto unificador y armonioso. Aunque a veces puede ser “excesivamente armónica”, monótono y aburrida, lo cual se puede evitar con alguna pizca de color complementario. Una forma de no fallar es utilizar el blanco, pues funciona de forma armónica, pero siempre que el resto de colores de la familia tonal correspondiente. Muchos de los puentes modernos puentes actuales acaban siendo blancos por este motivo.
Figura 4. Formas compositivas del color. Crédito: V. YepesFigura 5. Puente de La Vicaria, en Yeste. Crédito: Jesús from Albacete, España – Líneas (Puente de la Vicaría), CC BY 2.0, https://commons.wikimedia.org/w/index.php?curid=14935472
En las obras de ingeniería, el color es lo más económico y lo más visible (Batlle, 2005). El color cumple su función en la composición de una construcción. Puede integrar por mimetismo la obra con su entorno; por contra puede llamar la atención usando colores saturados o claros (por ejemplo en los puentes destaca el color el flujo de fuerzas). Sirve para ocultar elementos, como puede ser la imposta de un puente para aparentar mayor esbeltez. O incluso puede servir como signo identitario de un ámbito geográfico o sectorial, como es el caso del color azul del TGV en España.
Vamos a comentar algunas fotografías para descubrir la armonía o el contraste entre los colores. En la Figura 5 (puente de La Vicaría) se pueden observar los colores rojo anaranjado del arco y del suelo, los azules de la barandilla y el cielo, junto con los verdes del paisaje. Se trata de una armonía de dobles complementarios que funciona bien en el paisaje. Este rojo anaranjado es característico del acero Corten, muy utilizado en estructura mixta, tal y como se puede ver (Figura 1) en el puente Juan Bravo, en Madrid, diseñado por los ingenieros José Antonio Fernández Ordóñez, Julio Martínez Calzón y Alberto Corral López-Dóriga. En este caso, el color del acero autopatinable y el blanco proporcionan una sensación de ligereza visual al tablero que resulta atractiva. Este material es especialmente interesante en cuanto a su integración paisajística, pues presenta tonos análogos a los tostados y marrones propios de la naturaleza.
Otro caso es la deliberación en el uso del color para destacar la singularidad de una obra. Un puente rojo o amarillo puede destacar sobre un paisaje natural, o bien mimetizarse en él si el color es verde o gris. Existe un gran riesgo de equivocación en el caso de una fuerte atracción visual. Por ejemplo, el rojo ligeramente anaranjado característico del Golden Gate, en San Francisco, funciona perfectamente destacando la singularidad de la estructura. Se trata de un color cálido que sintoniza bien con el entorno natural, con colores cálidos del terreno y que contrasta con los colores fríos del cielo y el mar. Además, proporciona una buena visibilidad a los busques en tránsito, pues el puente se encuentra cubierto de una espesa niebla muchos días al año. La propuesta de este icónico color fue de Irving Morrow, arquitecto asociado al proyecto, que pensó que la primera capa de pintura protectora presentaba una estética radical frente a los colores grises aluminio que se barajaban al principio. Este color (69% magenta, 100% amarillo y 6% negro), denominado como “Naranja Internacional” no pasa desapercibido, ya sea conduciendo, caminando o mirando la estructura desde la lejanía. Es simplemente maravilloso. Lo cual no significa que este color sirva en cualquier otro contexto y situación. ¡Qué suerte que la Armada estadounidense no impuso su opinión de pintar el puente de negro y amarillo para que fuera más visible! En la Figura 6 se ve la diferencia.
También se puede utilizar el color en la iluminación ornamental de las infraestructuras. En ese sentido, tuve la experiencia personal de participar, desde la Generalitat Valenciana, en diversas iluminaciones como el Puente de San Jorge (Alcoy), tal y como puede verse en la Figura 7. Otras experiencias fueron la iluminación del casco urbano de Bocairent (Valencia), o las murallas de Xàtiva o Morella. En estos casos, la coloración puede ser más atrevida, ser cambiante y buscar efectos dinámicos, puesto que los cambios no son permanentes. Incluso en ocasiones se utilizan los fondos de determinados monumentos o fachadas como telón de fondo de actividades festivas o artísticas. Es, por ejemplo, el caso de las Torres de Serrano con motivo de la Crida, invitación a las Fallas de Valencia (Figura 8).
Figura 8. Iluminación de las Torres de Serrano con motivo de la Crida fallera
Otras veces el color juega un papel deliberado de integración de una estructura en su territorio. Es el caso del puente Fernando Reig de Alcoy (Alicante). De este puente y de los derechos de autor de las obras de ingeniería, ya hablamos en un artículo anterior. En este caso, el proyecto lo suscribieron los ingenieros de caminos José Antonio Fernández Ordóñez, Julio Martínez Calzón, Manuel Burón Maestro y Ángel Ortíz Bonet. Tal y como se dice en su memoria: “La pila central es el elemento fundamental del puente y, sin ella, todo el concepto estructural y estético perdería su sentido“. El material de la pila está cuidadosamente descrito para alcanzar su objetivo: un hormigón especial formado por un cemento portland gris muy claro con áridos y arenas rojas, y posteriormente tratado al chorro de arena. Con ello se consigue un color rosa, muy parecido al de la piedra de sillería del cercano puente de María Cristina, lo cual añade aún más singularidad a lo que ya son las enormes dimensiones y potente forma de la pila. Además, se eligió pintar en color gris la parte inferior de los tirantes hasta la altura de la barandilla para no distorsionar la línea horizontal del tablero. En la Figura 9 se puede apreciar el aspecto del puente antes de su última reparación.
Tras la renovación, el puente luce “prácticamente nuevo”, con una capa de pintura blanca en pilas, tirantes y tablero que desgarra la idea y concepción estética buscada por su autor. Se podrán argumentar razones técnicas, de durabilidad o de cualquier otro tipo. Pero estoy convencido de que se podría haber respetado la obra según la concibió su creador. Dejo la imagen del nuevo puente en la Figura 10. Como he dicho anteriormente, es el espectador el que tiene que valorar la obra pública, aunque en este caso, no tendrá ocasión de comprobar si lo que el autor quería transmitir se consiguió o no. Esa oportunidad de entender el significado de la obra se ha robado para las siguientes generaciones.
Figura 10. Puente Fernando Reig de Alcoy, tras su remodelación. Imagen: V. Yepes (2019)
Referencias:
AGUILÓ, M. (1999). El paisaje construido. Una aproximación a la idea de lugar. Colección de Ciencias, Humanidades e Ingeniería, nº 56. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.
ARENAS, J.J. (1995). El arte y la estética en el diseño de puentes: ¿Puentes monumento u obra civil funcional?. Revista de Obras Públicas, 3344: 27-34.
BATLLE, M. (2005). Diseño y funcionalidad visual en la obra pública. Colección de Ciencias, Humanidades e Ingeniería, nº 78. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.
BILLINGTON, D.P. (2013). La torre y el puente. El nuevo arte de la ingeniería estructural. Cinter Divulgación Técnica, Madrid.
MANTEROLA, J. (2010). La obra de ingeniería como obra de arte.Fundación Arquitectura y Sociedad. LAETOLI, Pamplona.
NÁRDIZ, C. (2001). El paisaje de la ingeniería, la estética, la historia, el análisis y el proyecto.OP ingeniería y territorio, 54:4-13.
NAVARRO, J.R. (editor) (2009). Pensar la ingeniería. Antología de textos de José Antonio Fernández Ordóñez. Colección ciencias, humanidades e ingeniería. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.
SERRA-LLUCH, J. (2013). Three color strategies in architectural composition.Color Research and Application, 38, pp. 238-250.
