Encofrados plásticos en forjados bidireccionales: bañeras o cubetas

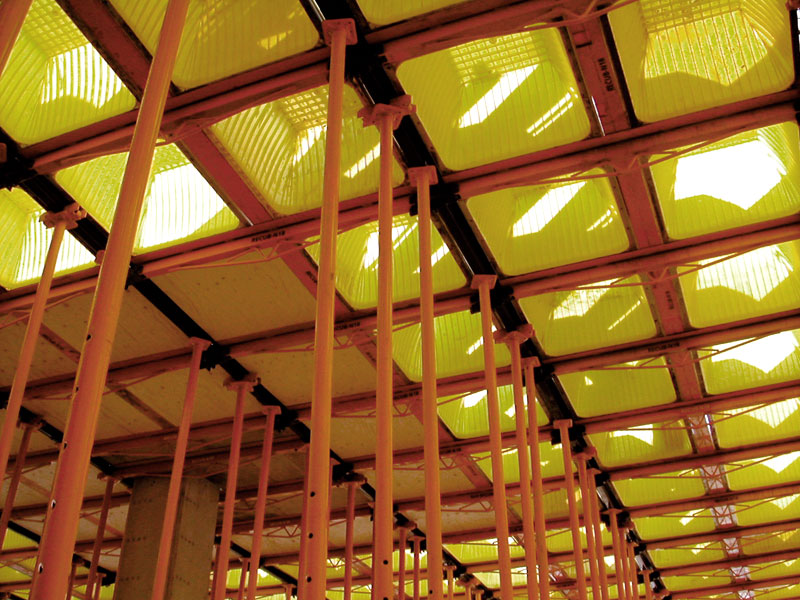

Figura 1. Cubetas de plástico recuperable. https://www.ulmaconstruction.es/es-es/encofrados/encofrados-losas/encofrado-recuperable-forjado-reticular-recub

Las cubetas o bañeras son elementos de uso frecuente en forjados bidireccionales. Se presentan en dimensiones habituales de 80/80 – 90/90 y un espesor de 25/40 cm. Estos moldes, fabricados en plástico, ofrecen diversas ventajas, como su ligereza, resistencia al impacto, inmunidad al óxido y capacidad para generar superficies de hormigón lisas.

Es importante realizar una limpieza minuciosa después de cada uso, eliminando los residuos de hormigón con espátulas y aplicando agua a presión para garantizar una limpieza completa. La mayoría de estas cubetas incorpora una válvula que permite inyectar aire a presión en caso de que queden adheridas al hormigón, facilitando así su desencofrado.

Su vida útil puede variar, siendo de alrededor de dos años con un trato normal, un año con un trato descuidado y hasta cuatro años con una manipulación cuidadosa.

Cabe destacar que, en caso de rotura, estas piezas pueden ser reparadas mediante soldadura, aunque la decisión de reparar o reemplazar dependerá principalmente de criterios económicos, ya que el costo de reparación podría superar el de fabricación de una nueva pieza.

Figura 2. Forjado reticular de casetones recuperables. Imagen de Enrique Alario https://twitter.com/EnriqueAlario/status/1027113674455048192

Para prolongar la vida útil de las cubetas, es fundamental evitar ciertas prácticas. Se debe evitar tirar las piezas durante el desencofrado, instalarlas sin limpieza previa o sin aplicar desencofrantes, arrojar piezas del encofrado metálico sobre ellas, desplazarlas arrastrándolas sobre el forjado y apilarlas al aire libre sin protección. La exposición a la lluvia y al frío puede deformarlas.

Asimismo, en el mercado existen sistemas innovadores con piezas modulares plásticas que permiten un montaje rápido y ordenado desde la superficie de apoyo, gracias a su ligereza. También hay disponibles cubetas no recuperables (perdidas) diseñadas específicamente para forjados sanitarios, capaces de soportar sobrecargas de hasta 1000 kg/m².

Os dejo unos vídeos explicativos, que creo son de interés.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.

MONTERO, E. (2006). Puesta en obra del hormigón. Consejo General de la Arquitectura Técnica de España, 750 pp.

PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill y Ediciones Castillo, Madrid, 344 pp.

RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Contribución a la sostenibilidad de los forjados reticulares

forSe presenta una caracterización estadística de una muestra de 126 de forjados reticulares de hormigón armado empleado en edificación con objeto de establecer fórmulas de predimensionamiento económico y medioambiental de este tipo de elementos estructurales. Para ello se ha realizado un análisis exploratorio y otro multivariante de las variables geométricas determinantes, de los consumos de materiales y de los costes económicos y medioambientales. Los resultados muestran que es posible obtener beneficios medioambientales significativos sin penalizar en exceso el coste económico. Así, una reducción media del 12% en las emisiones de CO2 conlleva una disminución media del coste del orden del 5%. De forma análoga, una contracción máxima del coste del 6% comporta un descenso en torno al 11% en la emisión de estos gases.



Referencia:

BALLESTER, M.; VEA, F.J.; YEPES, V. (2011). Análisis multivariante para la estimación de la contribución a la sostenibilidad de los forjados reticulares. V Congreso ACHE, Barcelona, 10 pp.

Descargar (PDF, 480KB)



Construcción de un forjado reticular

En las estructuras de edificación resulta interesante emplear forjados de losas planas por las ventajas funcionales, constructivas y económicas que presentan. Dentro de las soluciones de techo plano, los forjados reticulares con casetones recuperables de aligeramiento o bien perdidos de hormigón o poliestireno. Estos forjados tienen cada vez mayor presencia en el mercado como consecuencia de su adaptabilidad a geometrías en planta irregulares o complicadas, la facilidad que permiten en su replanteo de las perforaciones requeridas por las cada vez más numerosas instalaciones y su versatilidad para adecuarse a las exigencias de resistencia a fuego.

Un forjado reticular es un tipo de forjado constituido por una cápsula de nervios de hormigón armado, de pequeña anchura y a corta distancia unos de otros. Este sistema permite suprimir las vigas, macizando únicamente las zonas cercanas a los apoyos, dichos macizados son denominados capiteles y son los encargados de recibir las cargas del forjado y distribuirlas por los pilares.

Los casetones resisten el peso de los operarios. Sin embargo, representan una dificultad en cuanto a la circulación durante el proceso de puesta en obra de las armaduras y durante los trabajos de hormigonado.

Para garantizar que se ha realizado un buen montaje de este tipo de encofrado, hay que revisar una serie de puntos clave antes del hormigonado:

  1. Verticalidad de los puntales. Ello garantizará que los puntales trabajen a compresión, tal y como se diseñaron.
  2. La palanca del puntal debe estar hacia abajo, de esta forma se garantiza la máxima fricción entre las planchuelas y la caña del puntal, impidiendo que la caña descienda.
  3. El encofrado debe arriostrarse a todos los pilares para evitar desplazamientos horizontales.
  4. Refuerzo del apuntalamiento en las áreas macizadas.

Os paso el siguiente vídeo (www.cefaestructures.com) que explica la construcción forjado reticular mixto con pilares metálicos.

También os paso un vídeo de la Universidad de Alicante donde se puede ver el proceso constructivo detalle pilar extremo sobre muro de contención y enlace en forjado reticular para la asignatura de Construcción de Estructuras I.

También os paso el vídeo de Enrique Alario sobre el montaje de este tipo de forjado reticular de casetones recuperables.
