Encofrado tipo mecano

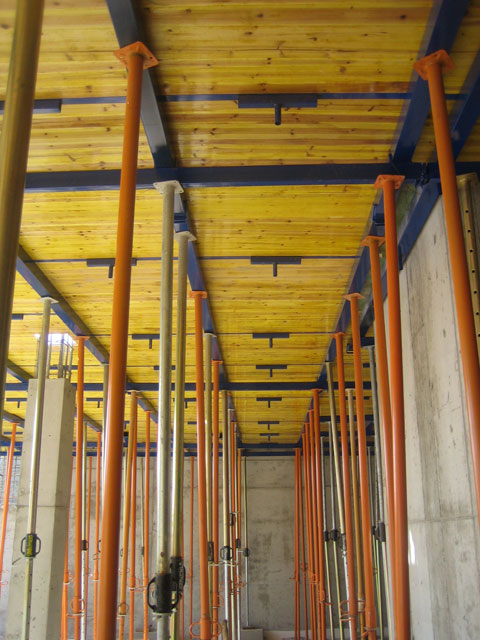

Figura 1. Mecano reticular. http://www.dercons2000.com/es/productos/mecano-reticular

El encofrado tipo mecano se compone de una estructura principal de acero, madera o aluminio, fácil de ensamblar y adaptable a diversas superficies. Este sistema forma una base plana y robusta que facilita la construcción de forjados de hormigón armado, ya sean macizos o aligerados, siendo especialmente útil en la edificación de estructuras de varias plantas o plantas de grandes dimensiones.

En ciertos casos, se puede diseñar con sistemas de cimbra como soporte estructural o mediante el uso de puntales. Este enfoque se emplea en la ejecución de edificios de múltiples niveles y plantas extensas, permitiendo el hormigonado en fases sucesivas para un máximo aprovechamiento de los recursos. Solo se requiere el material de encofrado para una planta y el apuntalado correspondiente, ya sea para una, dos o tres plantas adicionales.

El montaje se realiza de manera rápida, cómoda y sencilla, ofreciendo una flexibilidad adicional al permitir la instalación previa de la retícula metálica antes de colocar los tableros. La recuperación del material se lleva a cabo retirando solo los elementos esenciales en ambas direcciones del forjado y sin necesidad de personal especializado. Este sistema es compatible con el uso de cubetas en forjados unidireccionales o bidireccionales, asegurando nervios más rectos y evitando pérdidas de hormigón para lograr un acabado superior. Aporta seguridad mediante una estabilidad máxima y comodidad con una distancia de 2 m entre puntales. Además, resulta económico, con una tasa de 1,50 puntales/m2. Únicamente se requiere un martillo para el proceso de montaje.

La estructura portante del sistema se forma mediante vigas longitudinales y puntales o cimbras, eliminando la necesidad de reapuntalamiento o desplazamiento de puntales desde el inicio del montaje hasta la retirada completa del encofrado. Los elementos recuperables, como cubetas, tableros, transversales y cabezales, se retiran varios días después del vertido del hormigón para ser reutilizado en una nueva instalación.

Este sistema se destaca por sus calles amplias, lo que agiliza el proceso de montaje y facilita la introducción de carros de montaje entre ellas. Además, ofrece la flexibilidad de ejecutar diversas geometrías al variar las dimensiones de las calles y elementos longitudinales. Su adaptabilidad se extiende a zonas macizadas y aligeradas mediante el uso de tableros, cubetas y semicubetas.

La seguridad es una característica integral de este sistema, permitiendo una fácil integración de protecciones perimetrales y sistemas de protección de bordes en los huecos existentes. Las redes bajo el forjado ofrecen una protección colectiva, añadiendo un nivel adicional de seguridad al sistema.

Os dejo algunos vídeos explicativos.

También os dejo un folleto comercial de este sistema.

Descargar (PDF, 1.59MB)

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Encofrado con cabezal de caída

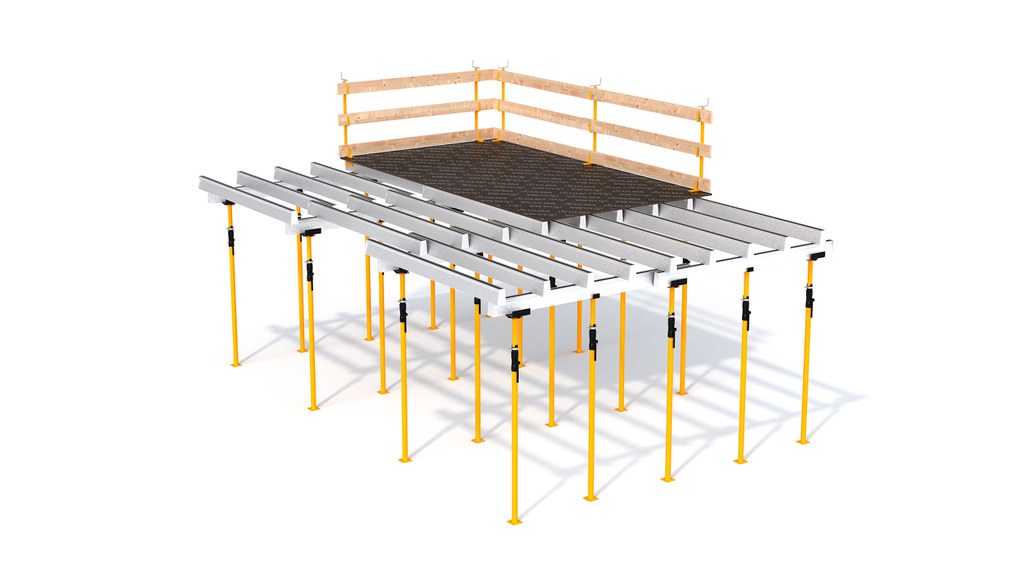

Figura 1. Encofrado para losas con sistema de cabezal de caída. https://www.peri.es/productos/encofrados/encofrados-para-losas/skydeck-slab-formwork.html

Un encofrado con sistema de desencofrado con cabezal de caída es un encofrado ligero y manejable, conformado por paneles enmarcados en aluminio. Este sistema está diseñado para la ejecución de forjados de losa maciza de gran superficie, con espesores de losas de hasta 95 cm. El desencofrado se realiza a través de los cabezales de caída, quedando únicamente estos elementos como material portante.

El encofrado se monta sin la necesidad de grúas u otros dispositivos de elevación, otorgando a los operarios un entorno de trabajo seguro y ergonómico. El montaje es sistemático con piezas ligeras, lo que reduce los plazos de ejecución. Los tableros de encofrado pueden integrarse en el emparrillado o colocarlos después de haber instalado dicho emparrillado, sirviendo como plataforma para su instalación.

La presencia de una viga longitudinal posibilita la utilización de un menor número de puntales, generando ahorros de tiempo y facilitando el transporte horizontal del material de encofrado (uno por cada 3,45 m2 de superficie para losas de hasta 40 cm de espesor). Además, se logra una ampliación del espacio disponible tanto para el encofrado como para el transporte, lo que contribuye a reducir los riesgos asociados.

Este sistema permite un desencofrado sencillo y seguro en pocos días, dependiendo del espesor de la losa, de las condiciones climáticas y de la resistencia del hormigón. Los paneles se desprenden con facilidad del hormigón y pueden reutilizarse de inmediato en la siguiente etapa, reduciendo así la cantidad de material necesaria en obra, pues las vigas y los paneles se liberan para la siguiente fase.

Figura 2. Componentes ligeros, de unos 15 kg. https://www.peri.es/productos/encofrados/encofrados-para-losas/skydeck-slab-formwork.html

El desbloqueo del cabezal de caída se logra con un simple golpe de martillo, dando lugar a un descenso de 6 cm en el encofrado. Este movimiento facilita la bajada de los paneles y las vigas longitudinales, mientras que los puntales con cabezal de caída y los cubrejuntas permanecen firmemente en su lugar.

Figura 3. Golpe de martillo para desbloquear el cabezal de caída. https://www.peri.es/productos/encofrados/encofrados-para-losas/skydeck-slab-formwork.html

Durante el montaje, los paneles se suspenden desde abajo y se inclinan hacia arriba, siguiendo una secuencia sistemática que garantiza la seguridad. El emparrillado crea una superficie transitable, proporcionando seguridad para la colocación del panel de encofrado por parte de los operarios. Es esencial incorporar sistemas provisionales de protección de borde en todos los lados en voladizo del encofrado horizontal y en los huecos existentes para evitar caídas en altura.

Como ventajas de este sistema, se pueden apuntar las siguientes:

  • La mayor parte del encofrado puede desmontarse y reutilizarse a partir del tercer día, quedando el cabezal de caída junto con su puntal como los únicos elementos portantes del sistema. La incidencia de puntales es mínima, con 0,4 puntales/m² durante el hormigonado y 0,2 puntales/m² después del desencofrado.
  • Se logra un ahorro notable de hasta el 50 % en material en comparación con sistemas tradicionales de vigas de madera, gracias al desencofrado temprano, tanto en términos de vigas como de tableros. Además, se reducen los costos de envío debido a la menor necesidad de material en la obra, liberando así más tiempo para otras actividades de la grúa.
  • El sistema garantiza un proceso eficiente una vez desencofrado mediante el desmontaje temprano del cabezal de caída, permitiendo que el material se transfiera directamente del techo al palet sin caer al suelo. El equipamiento demuestra durabilidad con sus robustos elementos de acero galvanizado de alta resistencia, diseñados para resistir impactos y proteger contra daños.
  • La integridad del tablero se mantiene gracias a la protección de sus bordes por parte del sistema, eliminando la necesidad de utilizar clavos y reduciendo así los posibles daños. Asimismo, se evitan los costos adicionales asociados con la reposición de vigas de madera inutilizables en comparación con los sistemas tradicionales de vigas de madera.

Os dejo algunos vídeos al respecto de este sistema.

También os dejo un catálogo, por si os resulta de interés.

Descargar (PDF, 4.94MB)

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Sistemas de encofrados horizontales

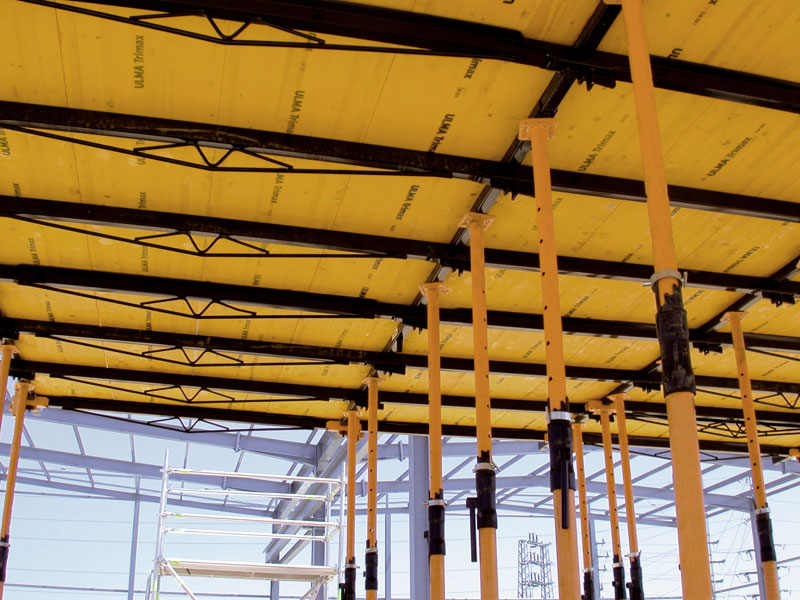

Figura 1. Encofrado de losa. https://www.ulmaconstruction.es/es-es/encofrados/encofrados-losas/encofrado-losa-recuperable-rapid

El encofrado horizontal se configura como una estructura provisional auxiliar compuesta por elementos prefabricados metálicos y madera. Estos componentes se ensamblan para sostener y dar forma al hormigón fresco hasta que adquiera la resistencia adecuada. Se utiliza para la ejecución de estructuras horizontales, tales como forjados, vigas o losas. En otros artículos de este mismo blog ya se describieron los encofrados para los forjados reticulares y las mesas encofrantes o sistemas premontados.

Es importante comprobar la disposición correcta del armado del forjado o de la losa, así como la propia preparación del encofrado, el vertido del hormigón, el control de la temperatura y la humedad relativa, así como el empleo de desencofrantes, entre otros factores.

Figura 2. Encofrado horizontal con vigas metálicas. https://www.ulmaconstruction.com/es/encofrados/encofrados-losas/encofrado-vigas-metalicas-btm

Según la forma de ejecución, los forjados se clasifican en los siguientes tipos:

  • Forjados in situ: Empleados en la construcción de losas y forjados bidireccionales, ya sean macizos o aligerados. Requieren la instalación de un encofrado y un apuntalado o cimbrado integral. Además, el aligeramiento, como en el caso de los casetones, puede ser recuperable o perdido.
  • Forjados parcialmente prefabricados: Utilizados en los forjados unidireccionales mediante viguetas o semiviguetas. Este sistema implica la necesidad de un encofrado y apuntalamiento completos de la superficie. Aquí se incluye el forjado con chapa colaborante como encofrado perdido (chapa grecada), donde solo se requiere el apuntalamiento o cimbrado (Figura 3).
  • Forjados completamente prefabricados: Construidos con prelosas nervadas o aligeradas, generalmente unidireccionales. Solo es necesario el encofrado y el apuntalamiento o cimbrado en algunas zonas específicas (Figura 4).

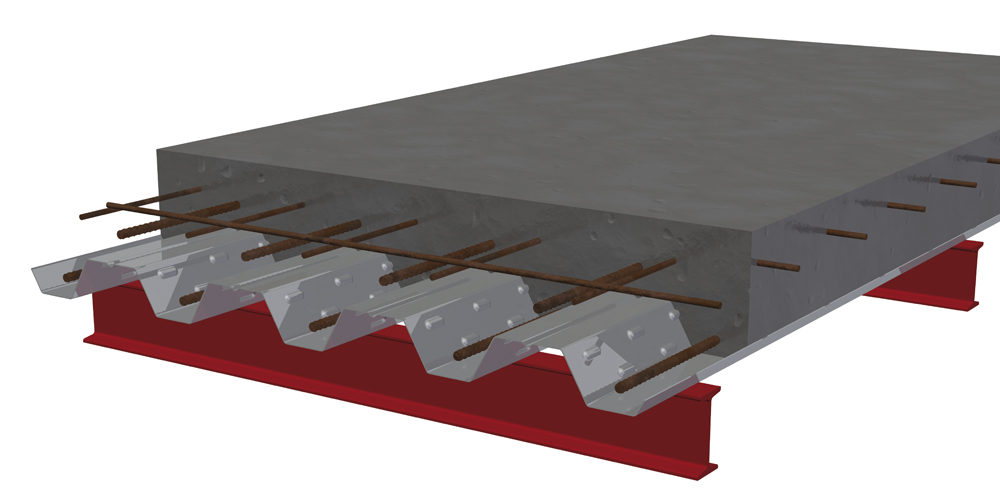

Figura 3. Chapa colaborante. https://mundopanelpalma.com/productos/mg-60-220-encofrado-perdido-y-colaborante/

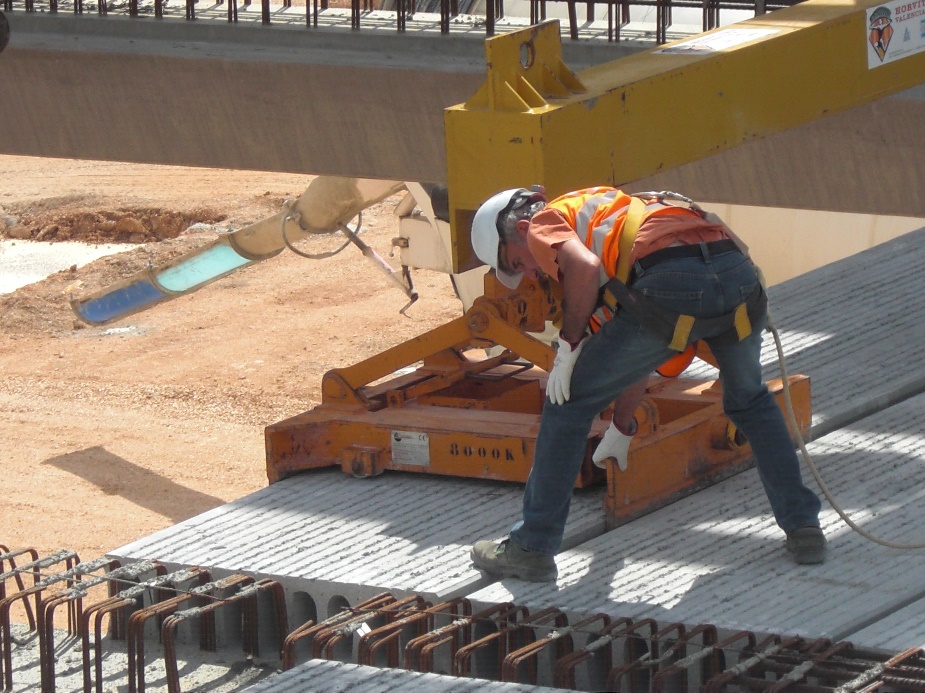

Figura 4. Tareas de aproximación y fijación de la losa alveolar por parte del operario con sistema de protección anticaídas. https://equiposdetrabajoenaltura.lineaprevencion.com/equipos-de-trabajo/encofrados/descripcion-general-y-aplicaciones-2/encofrados-horizontales

El encofrado horizontal lo integra la superficie encofrante, la estructura resistente y los elementos sustentantes que transfieren las cargas al suelo. Se pueden distinguir, entre otros, los siguientes elementos:

  • Las correas reticulares, longitudinales o sopandas soportan el peso del forjado y la carga de trabajo, distribuyéndola a los puntales. Sus extremos presentan enganches que facilitan su ensamblaje. En la parte inferior del perfil, se disponen pivotes para ubicar los puntales y repartir las cargas.
  • El portacorreas reticular, transversal o portasopanda posiciona las correas a distancias predefinidas y permite nivelarlas. Al igual que las correas, los portacorreas pueden ser perfiles de acero laminado o vigas de madera.
  • El cabezal recuperable o basculante se localiza sobre la correa longitudinal y sirve para la recuperación parcial del encofrado. Incluye un pasador que facilita su montaje y desmontaje al retirar los tableros de apoyo. Cuenta con un seguro o soporte de seguridad para prevenir desmontajes involuntarios.
  • El cabezal de carga, con forma de horquilla o en U, actúa como elemento de sustentación.
  • El cabezal de caída posibilita la retirada del encofrado recuperable, mediante un giro de cuña, sin dejar caer los elementos al suelo.
  • Los tableros, comúnmente de madera, se emplean para cubrir el área donde se vierte el hormigón. Sus dimensiones y geometría varían según las características del forjado o losa. Existen distintos tipos de tableros que permiten acabados y texturas específicas, incluyendo versiones reforzadas que mejoran la resistencia y reducen la deformación bajo las cargas.
  • El puntal, esencial para el apeo del forjado o losa de hormigón, suelen ser telescópicos de acero. Consisten en dos tubos que pueden desplazarse uno dentro del otro, y se eligen en función de su protección contra la corrosión, de su resistencia y su longitud de extensión máxima.
