El encofrado horizontal se configura como una estructura provisional auxiliar compuesta por elementos prefabricados metálicos y madera. Estos componentes se ensamblan para sostener y dar forma al hormigón fresco hasta que adquiera la resistencia adecuada. Se utiliza para la ejecución de estructuras horizontales, tales como forjados, vigas o losas. En otros artículos de este mismo blog ya se describieron los encofrados para los forjados reticulares y las mesas encofrantes o sistemas premontados.
Es importante comprobar la disposición correcta del armado del forjado o de la losa, así como la propia preparación del encofrado, el vertido del hormigón, el control de la temperatura y la humedad relativa, así como el empleo de desencofrantes, entre otros factores.
Según la forma de ejecución, los forjados se clasifican en los siguientes tipos:
- Forjados in situ: Empleados en la construcción de losas y forjados bidireccionales, ya sean macizos o aligerados. Requieren la instalación de un encofrado y un apuntalado o cimbrado integral. Además, el aligeramiento, como en el caso de los casetones, puede ser recuperable o perdido.
- Forjados parcialmente prefabricados: Utilizados en los forjados unidireccionales mediante viguetas o semiviguetas. Este sistema implica la necesidad de un encofrado y apuntalamiento completos de la superficie. Aquí se incluye el forjado con chapa colaborante como encofrado perdido (chapa grecada), donde solo se requiere el apuntalamiento o cimbrado (Figura 3).
- Forjados completamente prefabricados: Construidos con prelosas nervadas o aligeradas, generalmente unidireccionales. Solo es necesario el encofrado y el apuntalamiento o cimbrado en algunas zonas específicas (Figura 4).

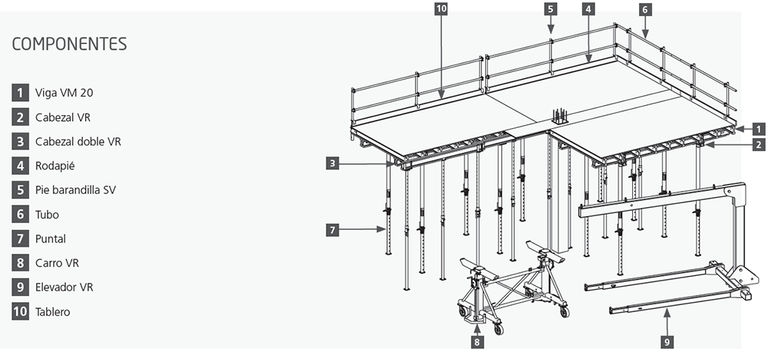

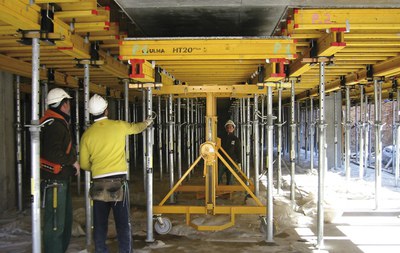

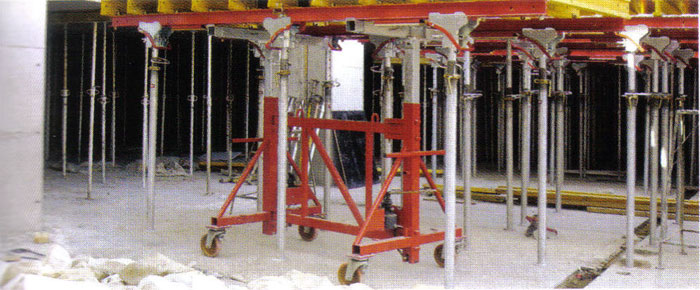

El encofrado horizontal lo integra la superficie encofrante, la estructura resistente y los elementos sustentantes que transfieren las cargas al suelo. Se pueden distinguir, entre otros, los siguientes elementos:
- Las correas reticulares, longitudinales o sopandas soportan el peso del forjado y la carga de trabajo, distribuyéndola a los puntales. Sus extremos presentan enganches que facilitan su ensamblaje. En la parte inferior del perfil, se disponen pivotes para ubicar los puntales y repartir las cargas.
- El portacorreas reticular, transversal o portasopanda posiciona las correas a distancias predefinidas y permite nivelarlas. Al igual que las correas, los portacorreas pueden ser perfiles de acero laminado o vigas de madera.
- El cabezal recuperable o basculante se localiza sobre la correa longitudinal y sirve para la recuperación parcial del encofrado. Incluye un pasador que facilita su montaje y desmontaje al retirar los tableros de apoyo. Cuenta con un seguro o soporte de seguridad para prevenir desmontajes involuntarios.
- El cabezal de carga, con forma de horquilla o en U, actúa como elemento de sustentación.
- El cabezal de caída posibilita la retirada del encofrado recuperable, mediante un giro de cuña, sin dejar caer los elementos al suelo.
- Los tableros, comúnmente de madera, se emplean para cubrir el área donde se vierte el hormigón. Sus dimensiones y geometría varían según las características del forjado o losa. Existen distintos tipos de tableros que permiten acabados y texturas específicas, incluyendo versiones reforzadas que mejoran la resistencia y reducen la deformación bajo las cargas.
- El puntal, esencial para el apeo del forjado o losa de hormigón, suelen ser telescópicos de acero. Consisten en dos tubos que pueden desplazarse uno dentro del otro, y se eligen en función de su protección contra la corrosión, de su resistencia y su longitud de extensión máxima.
Adjunto unos vídeos que os pueden servir para tener una mayor idea de este tipo de encofrado.
Os dejo un catálogo de ULMA sobre un encofrado horizontal, que espero os sea de utilidad.
También os dejo una ficha donde podrás conocer los aspectos más importantes en la utilización, montaje y mantenimiento de los encofrados horizontales.
Referencias:
AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.
YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2
